Колінний шарнір для ортезів

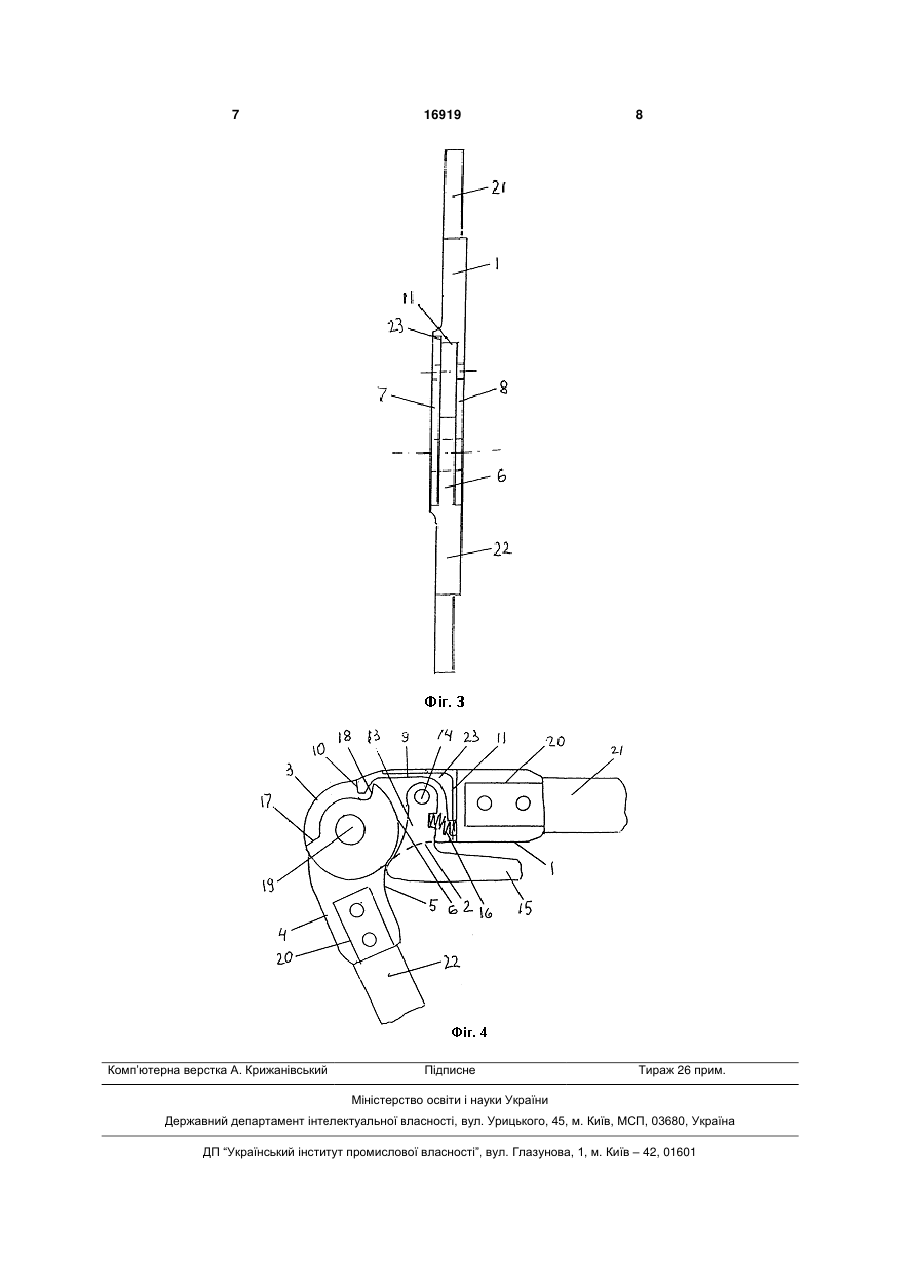

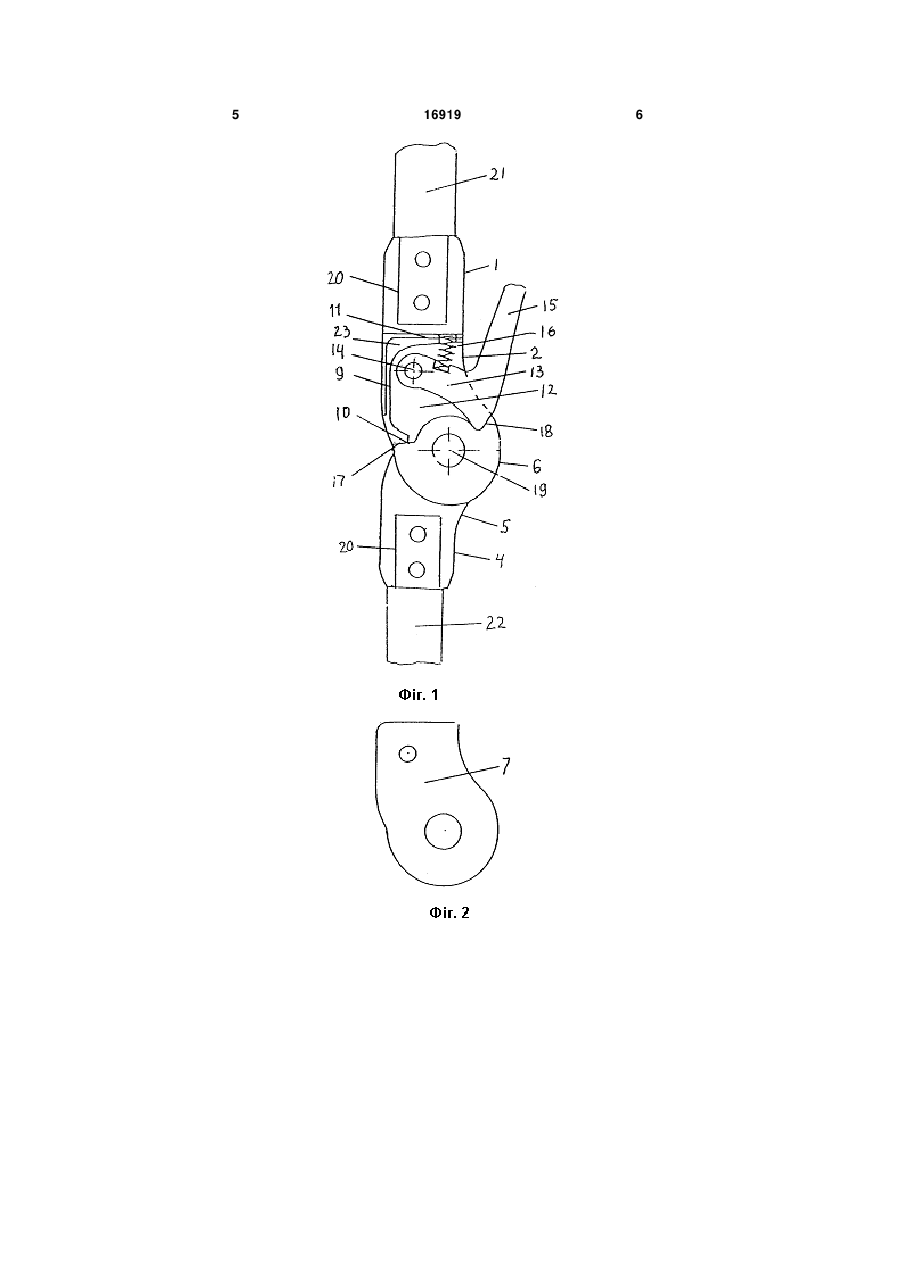

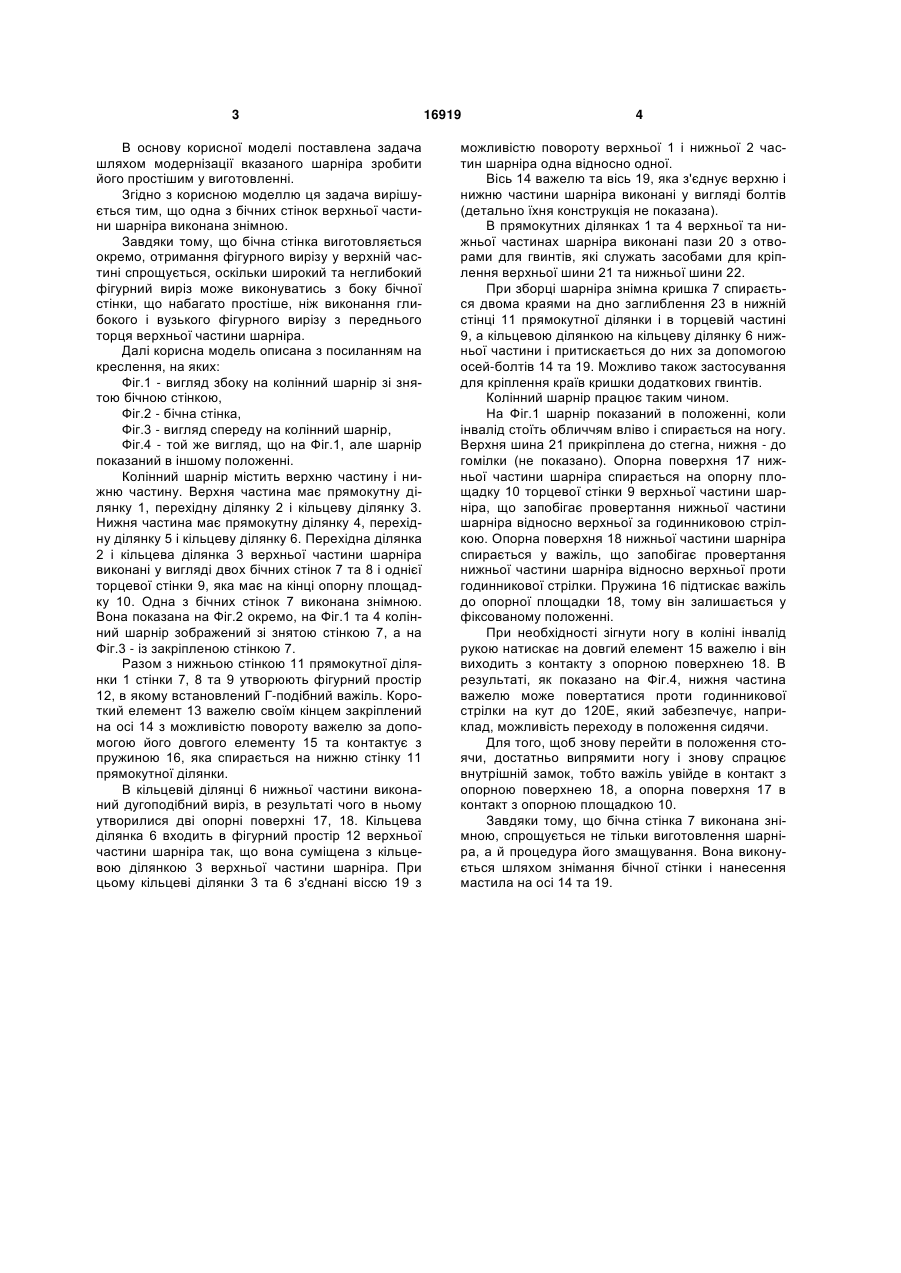

1. Колінний шарнір для ортезів, який містить верхню і нижню частини, що мають прямокутну 1, перехідну 2 і кільцеву 3 ділянки, причому перехідна і кільцева ділянки верхньої частини шарніра виконані у вигляді двох бічних стінок 7, 8 і однієї торцевої стінки 9, яка має на кінці опорну площадку 10, і разом з нижньою стінкою 11 прямокутної ділянки утворюють фігурний простір 12, в якому встановлений Г-подібний важіль так, що його короткий елемент 13 своїм кінцем закріплений на осі 3 В основу корисної моделі поставлена задача шляхом модернізації вказаного шарніра зробити його простішим у виготовленні. Згідно з корисною моделлю ця задача вирішується тим, що одна з бічних стінок верхньої частини шарніра виконана знімною. Завдяки тому, що бічна стінка виготовляється окремо, отримання фігурного вирізу у верхній частині спрощується, оскільки широкий та неглибокий фігурний виріз може виконуватись з боку бічної стінки, що набагато простіше, ніж виконання глибокого і вузького фігурного вирізу з переднього торця верхньої частини шарніра. Далі корисна модель описана з посиланням на креслення, на яких: Фіг.1 - вигляд збоку на колінний шарнір зі знятою бічною стінкою, Фіг.2 - бічна стінка, Фіг.3 - вигляд спереду на колінний шарнір, Фіг.4 - той же вигляд, що на Фіг.1, але шарнір показаний в іншому положенні. Колінний шарнір містить верхню частину і нижню частину. Верхня частина має прямокутну ділянку 1, перехідну ділянку 2 і кільцеву ділянку 3. Нижня частина має прямокутну ділянку 4, перехідну ділянку 5 і кільцеву ділянку 6. Перехідна ділянка 2 і кільцева ділянка 3 верхньої частини шарніра виконані у вигляді двох бічних стінок 7 та 8 і однієї торцевої стінки 9, яка має на кінці опорну площадку 10. Одна з бічних стінок 7 виконана знімною. Вона показана на Фіг.2 окремо, на Фіг.1 та 4 колінний шарнір зображений зі знятою стінкою 7, а на Фіг.3 - із закріпленою стінкою 7. Разом з нижньою стінкою 11 прямокутної ділянки 1 стінки 7, 8 та 9 утворюють фігурний простір 12, в якому встановлений Г-подібний важіль. Короткий елемент 13 важелю своїм кінцем закріплений на осі 14 з можливістю повороту важелю за допомогою його довгого елементу 15 та контактує з пружиною 16, яка спирається на нижню стінку 11 прямокутної ділянки. В кільцевій ділянці 6 нижньої частини виконаний дугоподібний виріз, в результаті чого в ньому утворилися дві опорні поверхні 17, 18. Кільцева ділянка 6 входить в фігурний простір 12 верхньої частини шарніра так, що вона суміщена з кільцевою ділянкою 3 верхньої частини шарніра. При цьому кільцеві ділянки 3 та 6 з'єднані віссю 19 з 16919 4 можливістю повороту верхньої 1 і нижньої 2 частин шарніра одна відносно одної. Вісь 14 важелю та вісь 19, яка з'єднує верхню і нижню частини шарніра виконані у вигляді болтів (детально їхня конструкція не показана). В прямокутних ділянках 1 та 4 верхньої та нижньої частинах шарніра виконані пази 20 з отворами для гвинтів, які служать засобами для кріплення верхньої шини 21 та нижньої шини 22. При зборці шарніра знімна кришка 7 спирається двома краями на дно заглиблення 23 в нижній стінці 11 прямокутної ділянки і в торцевій частині 9, а кільцевою ділянкою на кільцеву ділянку 6 нижньої частини і притискається до них за допомогою осей-болтів 14 та 19. Можливо також застосування для кріплення країв кришки додаткових гвинтів. Колінний шарнір працює таким чином. На Фіг.1 шарнір показаний в положенні, коли інвалід стоїть обличчям вліво і спирається на ногу. Верхня шина 21 прикріплена до стегна, нижня - до гомілки (не показано). Опорна поверхня 17 нижньої частини шарніра спирається на опорну площадку 10 торцевої стінки 9 верхньої частини шарніра, що запобігає провертання нижньої частини шарніра відносно верхньої за годинниковою стрілкою. Опорна поверхня 18 нижньої частини шарніра спирається у важіль, що запобігає провертання нижньої частини шарніра відносно верхньої проти годинникової стрілки. Пружина 16 підтискає важіль до опорної площадки 18, тому він залишається у фіксованому положенні. При необхідності зігнути ногу в коліні інвалід рукою натискає на довгий елемент 15 важелю і він виходить з контакту з опорною поверхнею 18. В результаті, як показано на Фіг.4, нижня частина важелю може повертатися проти годинникової стрілки на кут до 120Е, який забезпечує, наприклад, можливість переходу в положення сидячи. Для того, щоб знову перейти в положення стоячи, достатньо випрямити ногу і знову спрацює внутрішній замок, тобто важіль увійде в контакт з опорною поверхнею 18, а опорна поверхня 17 в контакт з опорною площадкою 10. Завдяки тому, що бічна стінка 7 виконана знімною, спрощується не тільки виготовлення шарніра, а й процедура його змащування. Вона виконується шляхом знімання бічної стінки і нанесення мастила на осі 14 та 19. 5 16919 6 7 Комп’ютерна верстка А. Крижанівський 16919 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
