Колінний шарнір для ортопедичних апаратів

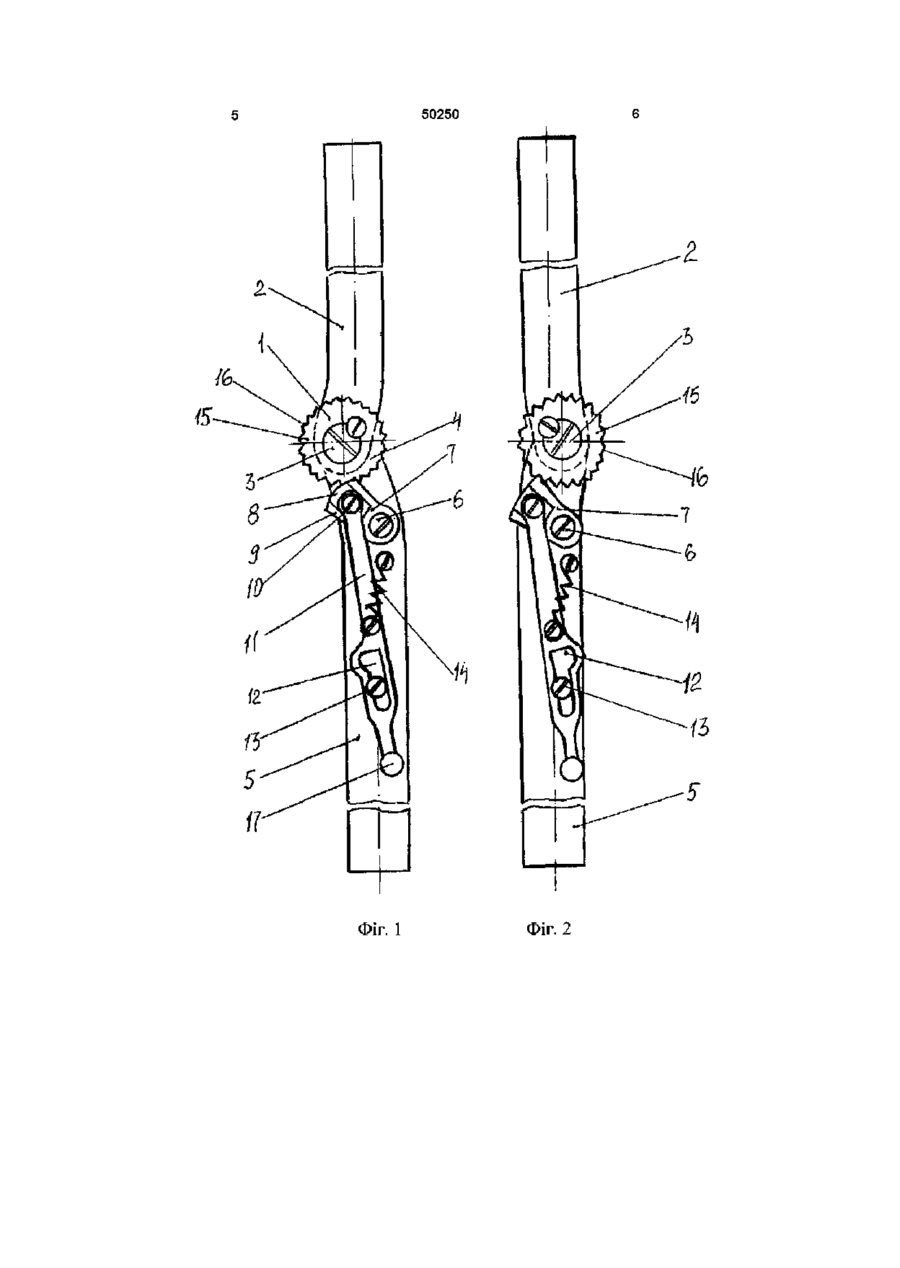

Колінний шарнір для ортопедичних апаратів, що містить з'єднані шарнірно головки шин стегна та гомілки, замок, який включає собачку з хвостовиком, штангу з фігурним наскрізним пазом, в якому розміщено стояк і пружину, одним кінцем закріплену на штанзі, який відрізняється тим, що в нього введене зубчате колесо, зубці якого виконано з проміжком в 5°, зубчате колесо встановлене на осі колінного шарніра і контактно з'єднане з виступом собачки, шарнірно з'єднаної з штангою і закріпленої з можливістю повороту на шині гомілки, при цьому другий кінець пружини і стояк, який встановлений в пазу штанги, закріплені на шині гомілки Винахід відноситься до медицини, точніше до ортопеди, і може бути використаний при лікуванні ушкоджень колінного суглобу Відомий КОЛІННИЙ шарнір для ортезів і протезів по Автсв СРСР № 1560186, МКВ A61F 2/60, 1990р, який включає профіліровані головки шин гомілки та стегна, розміщені в корпусі, основну та додаткову осі колінного шарніра, на яких встановлені головка шини стегна, яка виконана з упором, та головка шини гомілки, яка виконана з протиупором За рахунок профіліруваних головок шин в апараті забезпечується біомеханічна ВІДПОВІДНІСТЬ рухів колінного суглобу Недоліки цього колінного шарніру полягають в тому, що його неможливо використати в апаратах для лікування колінних суглобів при необхідності забезпечення обмеженої кутової рухливості, що часто буває необхідно при пошкодженнях або контрактурах в колінному суглобі Відомий КОЛІННИЙ шарнір для протезів і ортезів по Автсв СРСР № 925337, МКВ A61F 1/04, 1982р , який включає вилочкову шину та вставлену в неї плоску шину, скріплені віссю шарніра, на цій осі з підшипником на шині розміщений фіксатор, виконаний у вигляді Г-подібної пластини, яка контактно з'єднана з вилочковою пластиною з фігурним заглибленням Механізм забезпечує надійну фіксацію колінного шарніру Недоліки його полягають також в неможливос ті його використання для лікування хворих з обмеженою кутовою рухливістю в колінному суглобі Відомий також колінний шарнір для ортопедичних апаратів (Конструкции протезноортопедических изделий Под ред А П Кужекина М , 1984, с 98 - 99), який включає з'єднані шарнірно головки шин стегна та гомілки і замок, виконаний в вигляді собачки (в оригіналі кулачка) з хвостовиком Собачка встановлена на осі колінного шарніра і контактно сполучена з штангою, закріпленою з допомогою гвинта на хвостовиці собачки На штанзі та шині стегна закріплена пружина Штанга має фігурний наскрізний паз, в якому розміщено стойку (в оригіналі гвинт) Цей колінний шарнір прийнято за прототип Недоліки його полягають в тому, що кутова рухливість колінного шарніру визначається при виготовленні апарату і забезпечується нахилом ВІСІ шини гомілки відносно шини стегна, що обмежує технологічні можливості при ПІДГОНЦІ апарату до індивідуальних можливостей пацієнта, не дає можливості змінювати кутову рухливість, якщо виникає така потреба в ході лікування пацієнта Технічною задачею винаходу являється забезпечення регулювання кутової рухливості колінного шарніру Ця задача вирішена тим, що в колінному шарнірі для ортопедичних апаратів, що має з'єднані шарнірно головки шин стегна та гомілки, замок, О ю о ю 50250 який включає собачку з хвостовиком, штангу з фігурним наскрізним пазом, в якому розміщено стояк, і пружину, одним кінцем закріплену на штанзі, ВІДМІННІСТЮ є те, що в нього введене зубчате колесо, зубці якого виконано з проміжком в 5°, зубчате колесо нерухомо встановлене на осі колінного шарніру і контактно з'єднане з виступом собачки Собачка шарнірно з'єднана з штангою і закріплена з можливістю повороту на шині гомілки Другий кінець пружини і стояка, який встановлений в пазу штанги, закріплені на шині гомілки Використання зубчатого колеса з проміжком між зубцями через 5° дозволяє фіксувати кутову рухливість шин на необхідну для конкретного пацієнта величину і змінювати и по мірі збільшення в процесі лікування кутової рухливості колінного суглобу Перенесення собачки, виконаної з виступом, штанги та пружини на шину гомілки дозволяє більш надійно фіксувати вибрану кутову рухливість апарата Суть винаходу пояснюється кресленням, на якому показано фіг 1 -загальний вигляд колінного шарніру на зовнішню шину для ортопедичних апаратів на нижні КІНЦІВКИ, фіг 2 - загальний вигляд колінного шарніру на внутрішню шину апарата Колінний шарнір для ортопедичних апаратів на зовнішню шину має головку 1 шини 2 стегна, шарнірно з допомогою осі 3 з'єднану з головкою 4 шини 5 гомілки На шині 5 гомілки з допомогою гвинта 6, встановлено собачку 7 з виступом 8 та хвостовиком 9 Собачка 7 з допомогою осі 10 з'єднана з штангою 11, на протилежному КІНЦІ якої виконано наскрізний фігурний паз 12, який має горизонтальну та вертикальну частину В пазу 12 розміщено стояк 13, закріплений на шині 5 гомілки На штанзі 11 та шині 5 гомілки закріплено пружину 14 На осі 3 нерухомо встановлене зубчасте колесо 15, контактно з'єднане з виступом 8 собачки 7 Зубці 16 колеса 15 виконані з проміжком через 5° і мають початкову відмітку На нижньому КІНЦІ штанги 11 закріплено кнопку 17 Колінний шарнір на внутрішню шину апарату виконаний аналогічно в дзеркальному відображенні Колінний шарнір використовують наступним чином В нефіксованому положенні стойка 13 знаходиться в верхньому лівому положенні горизонтальної частини паза 12, при цьому виступ 8 собачки 7 не фіксує зубчасте колесо 15 При лікуванні контрактур в колінному суглобі і обмеженості його кутової рухливості, наприклад, до 15° з допомогою виступа 8 собачки 7 фіксується положення стегна відносно гомілки Для цього шину 2 стегна повертають на вибраний кут відносно шини 5 гомілки За допомогою кнопки 17 виводять стояк 13 з горизонтальної частини паза 12, при цьому виступ 8 собачки 7 заходить між зубцями 16 колеса 15 Подальший рух обертання шин 2 і 5 обмежений виступом 8 кулачка 7, який упирається в зубець колеса 15 На кулачок 7 діє сила підпруженої штанги 11, забезпечуючи більш надійну фіксацію Аналогічно проводять кутову фіксацію колінного шарніра на внутрішній шині апарату (фіг 2) Це дає можливість пацієнту пересуватись при кутовому відхиленні в колінному суглобі на 15° В процесі користування цим апаратом по мірі збільшення кутової рухливості в суглобі аналогічно описаному вище розфіксують замок апарату, за допомогою кнопки 17 і встановлюють необхідний кут повороту шин стегна та гомілки одна відносно другої Таким чином, колінний шарнір для ортопедичних апаратів дозволяє встановлювати необхідну кутову рухливість шин, обумовлену потребами пацієнта в процесі його лікування Це спрощує його використання тому, що зникає потреба в заміні шин апарата, якщо це необхідно в процесі лікування, спрощується технологія виготовлення шин з індивідуальною кутовою рухливістю 50250 5 ФІГ. 1 Фіг. 2
