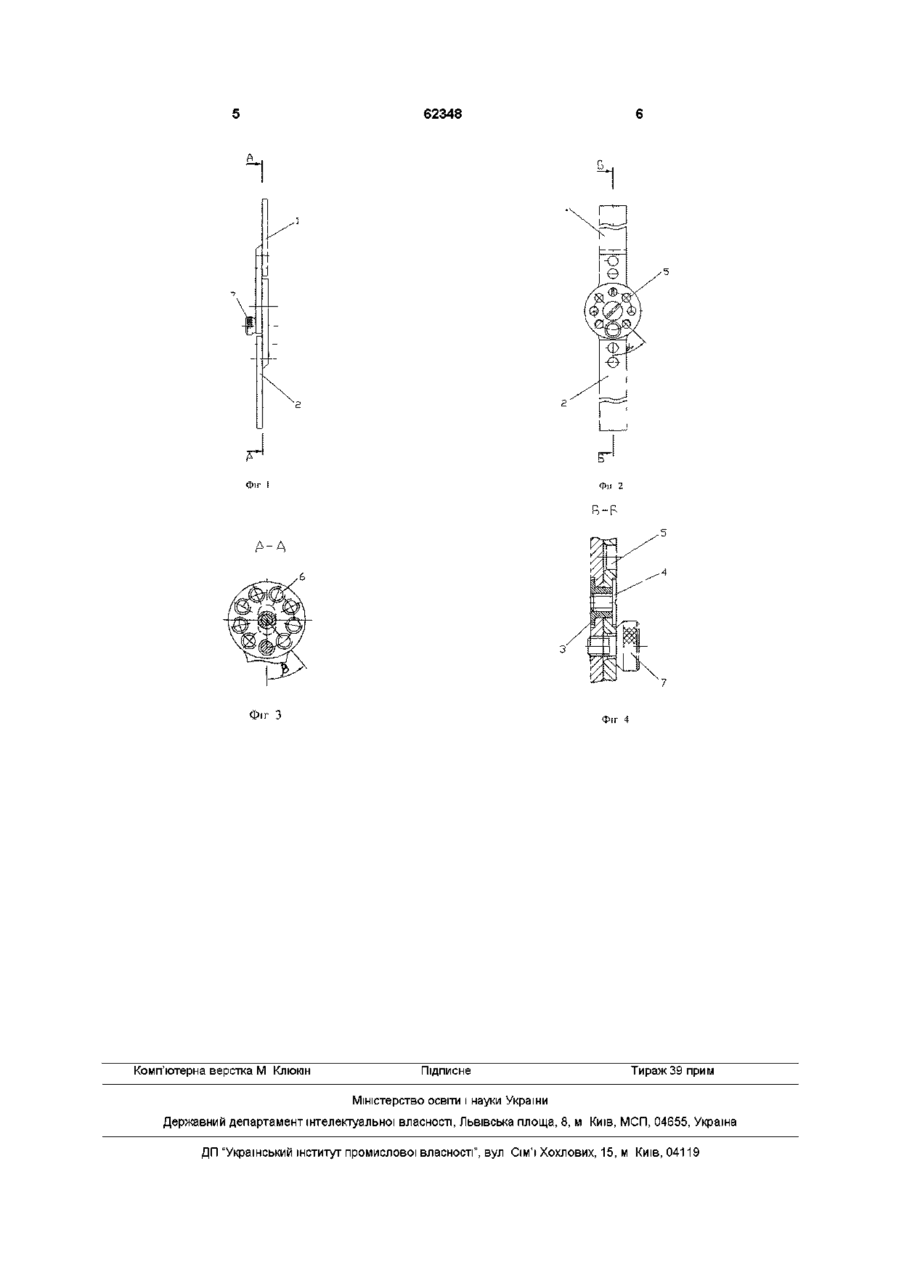

Шарнір для ортопедичних апаратів

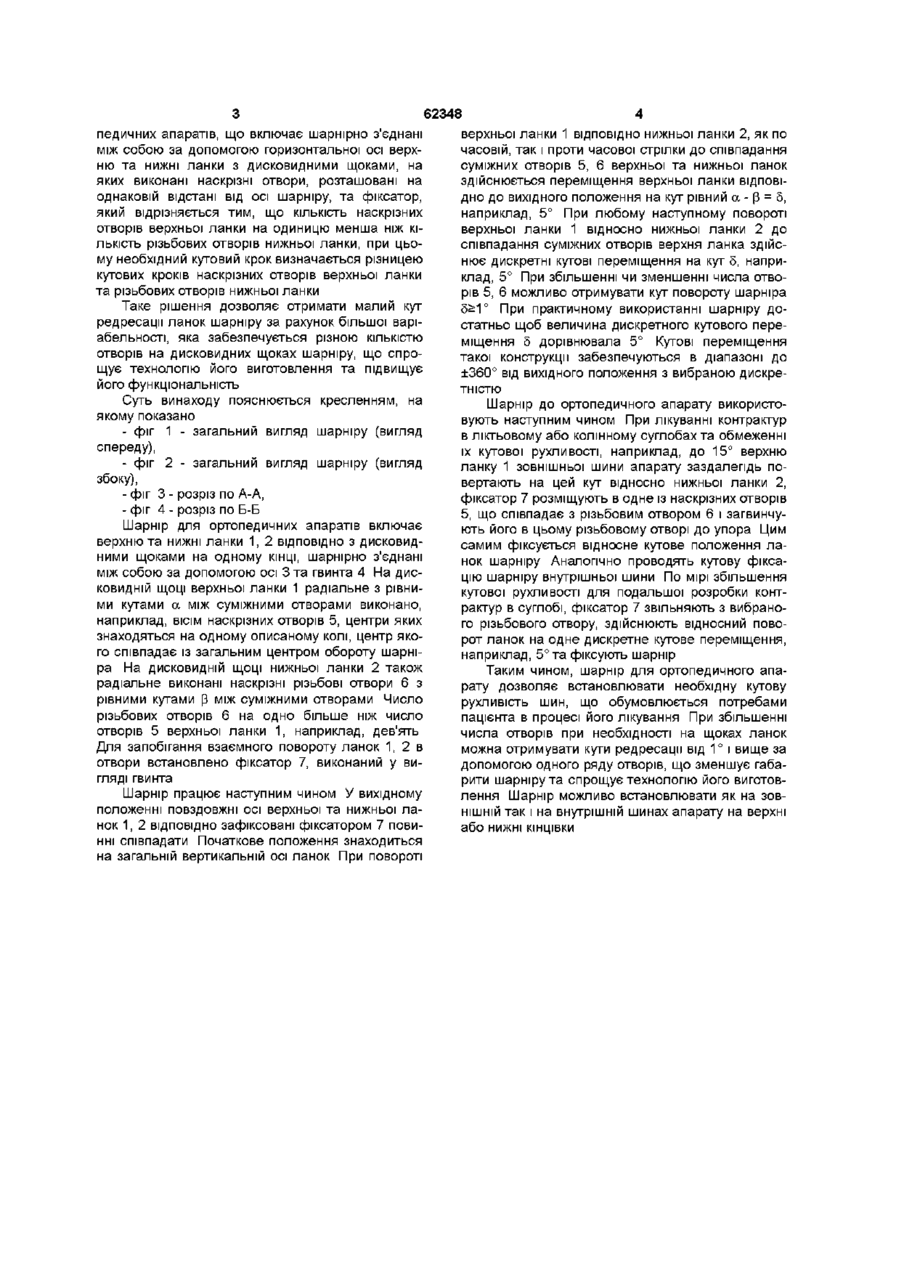

Шарнір для ортопедичних апаратів, що включає шарнірно з'єднані між собою за допомогою горизонтальної осі верхню та нижні ланки з дископодібними щоками, на яких виконані наскрізні отвори, розташовані на однаковій відстані від осі шарніра, та фіксатор, який відрізняється тим, що КІЛЬКІСТЬ наскрізних отворів верхньої ланки на одиницю менша ніж КІЛЬКІСТЬ різьбових отворів нижньої ланки, при цьому необхідний кутовий крок визначається різницею кутових кроків наскрізних отворів верхньої ланки та різьбових отворів нижньої ланки Винахід відноситься до медичної техніки, а саме, до ортопедії і може бути використаний при лікуванні ушкоджень ліктьового та колінного суглобів Відомий КОЛІННИЙ шарнір для ортопедичних апаратів (Конструкция протезно-ортопедических изделий Под ред А П Кужекина М, 1984, С 9899), який включає з'єднані шарнірно головки шин стегна та гомілки і замок, виконаний у вигляді собачки (в оригіналі кулачка) з хвостовиком Собачка встановлена на осі колінного шарніра і контактно сполучена з штангою, закріпленою за допомогою гвинта на хвостовиці собачки На штанзі та шині стегна закріплена пружина Штанга має фігурний наскрізний паз, в якому розміщено стойку (в оригіналі гвинт) Недоліки його полягають в тому, що кутова рухливість колінного шарніру визначається при виготовленні апарату і забезпечується нахилом ВІСІ шини гомілки відносно шини стегна, що обмежує технологічні можливості при ПІДГОНЦІ апарату до індивідуальних можливостей пацієнта, не дає можливості змінювати кутову рухливість, якщо виникає така потреба в ході лікування пацієнта Відомий КОЛІННИЙ шарнір для ортопедичних апаратів по заявці №2001128334 від 05 12 01 р "Колінний шарнір для ортопедичних апаратів", який включає головку шини стегна, шарнірно з'єднану з головкою шини гомілки На шині гомілки встановлено собачку з виступом та хвостовиком Собачка шарнірно з'єднана з штангою, виконаною з наскрізним фігурним пазом, в якому розміщено стойку, закріплену на шині гомілки На штанзі та шині гомілки закріплено пружину, а на осі шарніру нерухомо встановлено зубчате колесо, контактно з'єднане з виступом собачки Недоліки його полягають в тому, що він має складну конструкцію, виготовлення його не технологічне тому, що потрібно нарізати дрібні зубці з малим кроком, що практично неможливо реалізувати кутові переміщення менш ніж 5° Відомий також колінний шарнір з регулюванням кутової рухливості американської фірми PEL (Каталог "Pel Orthotic Catalog", USA - Canada, 1992 г, с 418), який включає нижню та верхню ланки шарнірно з'єднані між собою за допомогою горизонтальної осі На криволінійних частинах цих ланок радіальне з рівними кутами між суміжними отворами зліва та справа виконано по два ряди наскрізних отворів Необхідний кут згинаннярозгинання шарніру забезпечується фіксатором, який розміщують в співпадаючі наскрізні отвори верхньої та нижньої ланок Цей колінний шарнір прийнято за прототип Недоліки його полягають в тому, що наскрізні отвори верхньої та нижньої ланок виконано в два ряди, що збільшує габаритні розміри, роблячи шарнір громіздким Технічною задачею винаходу є зменшення габаритів, спрощення технології виготовлення шарніру та підвищення його функціональності Ця задача вирішена тим, що шарнір для орто 00 ^ со сч (О 62348 верхньої ланки 1 ВІДПОВІДНО нижньої ланки 2, як по педичних апаратів, що включає шарнірно з єднані часовій, так і проти часової стрілки до співпадання між собою за допомогою горизонтальної осі верхсуміжних отворів 5, 6 верхньої та нижньої ланок ню та нижні ланки з дисковидними щоками, на здійснюється переміщення верхньої ланки ВІДПОВІяких виконані наскрізні отвори, розташовані на ДНО до вихідного положення на кут рівний а - р = 5, однаковій відстані від осі шарніру, та фіксатор, наприклад, 5° При любому наступному повороті який відрізняється тим, що КІЛЬКІСТЬ наскрізних верхньої ланки 1 відносно нижньої ланки 2 до отворів верхньої ланки на одиницю менша ніж КІспівпадання суміжних отворів верхня ланка здійсЛЬКІСТЬ різьбових отворів нижньої ланки, при цьонює дискретні кутові переміщення на кут 5, наприму необхідний кутовий крок визначається різницею клад, 5° При збільшенні чи зменшенні числа отвокутових кроків наскрізних отворів верхньої ланки рів 5, 6 можливо отримувати кут повороту шарніра та різьбових отворів нижньої ланки 5£1° При практичному використанні шарніру доТаке рішення дозволяє отримати малий кут статньо щоб величина дискретного кутового перередресації ланок шарніру за рахунок більшої варіміщення 5 дорівнювала 5° Кутові переміщення абельності, яка забезпечується різною КІЛЬКІСТЮ такої конструкції забезпечуються в діапазоні до отворів на дисковидних щоках шарніру, що спро±360° від вихідного положення з вибраною дискрещує технологію його виготовлення та підвищує тністю його функціональність Суть винаходу пояснюється кресленням, на якому показано - фіг 1 - загальний вигляд шарніру (вигляд спереду), - фіг 2 - загальний вигляд шарніру (вигляд збоку), - фіг 3 - розріз по А-А, - фіг 4 - розріз по Б-Б Шарнір для ортопедичних апаратів включає верхню та нижні ланки 1, 2 ВІДПОВІДНО З ДИСКОВИДНИМИ щоками на одному КІНЦІ, шарнірно з'єднані між собою за допомогою осі 3 та гвинта 4 На дисковидній щоці верхньої ланки 1 радіальне з рівними кутами а між суміжними отворами виконано, наприклад, ВІСІМ наскрізних отворів 5, центри яких знаходяться на одному описаному колі, центр якого співпадає із загальним центром обороту шарніра На дисковидній щоці нижньої ланки 2 також радіальне виконані наскрізні різьбові отвори 6 з рівними кутами р між суміжними отворами Число різьбових отворів 6 на одно більше ніж число отворів 5 верхньої ланки 1, наприклад, дев'ять Для запобігання взаємного повороту ланок 1, 2 в отвори встановлено фіксатор 7, виконаний у вигляді гвинта Шарнір працює наступним чином У вихідному положенні повздовжні осі верхньої та нижньої ланок 1, 2 ВІДПОВІДНО зафіксовані фіксатором 7 повинні співпадати Початкове положення знаходиться на загальній вертикальній осі ланок При повороті Шарнір до ортопедичного апарату використовують наступним чином При лікуванні контрактур в ліктьовому або колінному суглобах та обмеженні їх кутової рухливості, наприклад, до 15° верхню ланку 1 зовнішньої шини апарату заздалегідь повертають на цей кут відносно нижньої ланки 2, фіксатор 7 розміщують в одне із наскрізних отворів 5, що співпадає з різьбовим отвором 6 і загвинчують його в цьому різьбовому отворі до упора Цим самим фіксується відносне кутове положення ланок шарніру Аналогічно проводять кутову фіксацію шарніру внутрішньої шини По мірі збільшення кутової рухливості для подальшої розробки контрактур в суглобі, фіксатор 7 звільняють з вибраного різьбового отвору, здійснюють відносний поворот ланок на одне дискретне кутове переміщення, наприклад, 5° та фіксують шарнір Таким чином, шарнір для ортопедичного апарату дозволяє встановлювати необхідну кутову рухливість шин, що обумовлюється потребами пацієнта в процесі його лікування При збільшенні числа отворів при необхідності на щоках ланок можна отримувати кути редресації від 1° і вище за допомогою одного ряду отворів, що зменшує габарити шарніру та спрощує технологію його виготовлення Шарнір можливо встановлювати як на ЗОВНІШНІЙ так і на внутрішній шинах апарату на верхні або нижні КІНЦІВКИ 62348 A-A Фіг З Комп'ютерна верстка М Клюкш ФїГ Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
