Теплоутилізаційна установка

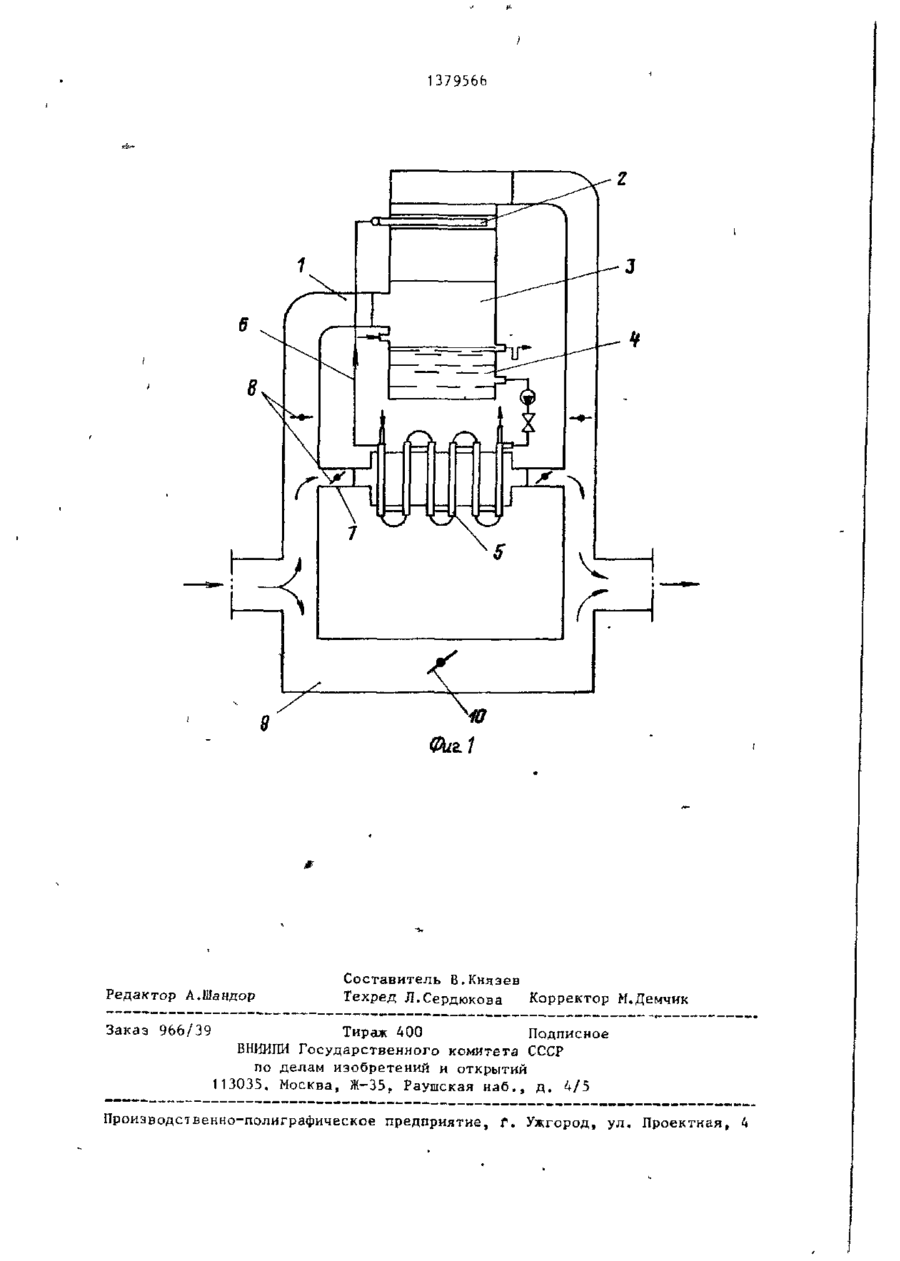

Изобретение м.б. использовано в котельных, оборудованных контактными теплообменниками, утилизирую щими тепло отходящих газов. Цель изобретения - повышение надежности теплоутилизационной установки. Для этого байпасный газоход 7 расположен с примыканием к поддону 7 контактного теплообменника 3 основного газохода 1, поверхностный теплообменник 5 которого частично заведен в байпасный газоход 7, Такая конструкция установки исключает замерзание циркулирующей воды. Горячие газы омы вают поддон 4 и теплообменник 5, препятствуя чрезмерному охлаждению воды в них, что позволяет использовать установку без частого дренирования воды из контура циркуляции. 2 ил. X 1379566 Изобретение относится к теплоэнергетике и может быть использовано в котельных, оборудованных контактными теплообменниками, утилизирующими тепло отходящих газов. • Целью изобретения является повышение надежности теплоутилизационной установки путем исключения замерзания циркулирующей воды. 10 На фиг. 1 представлена схема теплоутилизационной установки, на фиг.2теплоутилизационная установка, общий вид. Теплоутилизационная установка со- 15 держит основной газоход 1, снабженный оросителем 2, контактным теплообменником 3 с поддоном 4 и поверхностным теплообменником 5. включенными в замкнутый контур 6 циркуляции, 20 и байпасный газоход 7 с заслонками 8. Байпасный газоход 7 расположен с примыканием к поддону h контактного теплообменника 3 основного газохода 1, повернностный теплообменник 5 ко- 25 торого частично заведен в байпасный газоход 7. Основной газоход I является ответвлением отводящего газохр*да 9 котельной установки (не показана) , снабженного регулирующей 30 заслонкой 10. Установка работает следующим образом. ': Горячие газы направляют по основному газоходу 1 в контактный теплообменник 3, в котором происходит по- 35 догрев циркулирующей воды. Меньшую часть газов направляют по отводящему газоходу 9. Необходимое соотношение расходов газа обеспечивается заслонкой 10. Подогретая в контактном теплообменнике 3 вода поступает на охлаждение в поверхностный теплообменник 5 и далее подается на ороситель 2. При необходимости остановки, на--. пример в зимний период, подача воды потребителю от поверхностного теплообменника 5 прекращается, при этом дымовые газы направляют по байпасно- ' му газоходу 7, открыв заслонки 8. Горячие газы омывают поддон U и поверхностный теплообменник 5, препят-" ствуя чрезмерному охлаждению воды в них, что позволяет эксплуатировать установку без частного дренирования воды из контура 6. • Ф о р м у л а « * • • • • и з о б р е т е н и я Теплоутилизационная установка, содержащая основной газоход,'снабженный оросителем, контактным теплообменником с поддоном и поверхностным теплообменником, включенными в замкнутый контур циркуляции, и байпасный. газоход, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности путем исключения замерзания циркулирующей воды, байпасный газоход расположен с примыканием к поддону контактного теплообменника основного газохода, поверхностный теплообменник которого частично заведен в байпасный газоход. 1379566 Фиг.1 Редактор А.Шандор Заказ 966/39 Составитель В.Князев Техред Л.Сердюкова Корректор М.Демчик Тираж 400 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035. Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, Г. Ужгород, ул. Проектная, 4
