Пристрій для замірювання температури
Номер патенту: 1695
Опубліковано: 25.10.1994
Автори: Ятцелєв Леонід Вікторович, Стогов Володимир Олександрович
Формула / Реферат
Устройство для измерения температуры, содержащее термоэлектрический преобразователь, подключенный первым выводом к первому входу предварительного усилителя, блок компенсации термо-ЭДС свободных концов термоэлектрического преобразователя, сумматор, первый вход которого подключен к выходу предварительного усилителя, и регулируемый делитель напряжения, отличающееся тем, что, с целью повышения точности измерения, в него введен аналого-цифровой преобразователь, информационный вход которого подключен к выходу сумматора непосредственно, а вход опорного сигнала — через регулируемый делитель напряжения, причем блок компенсации термо-ЭДС свободных концов термоэлектрического преобразователя подключен ко второму входу сумматора, а второй вывод термоэлектрического преобразователя подключен ко второму входу предварительного усилителя.
Текст

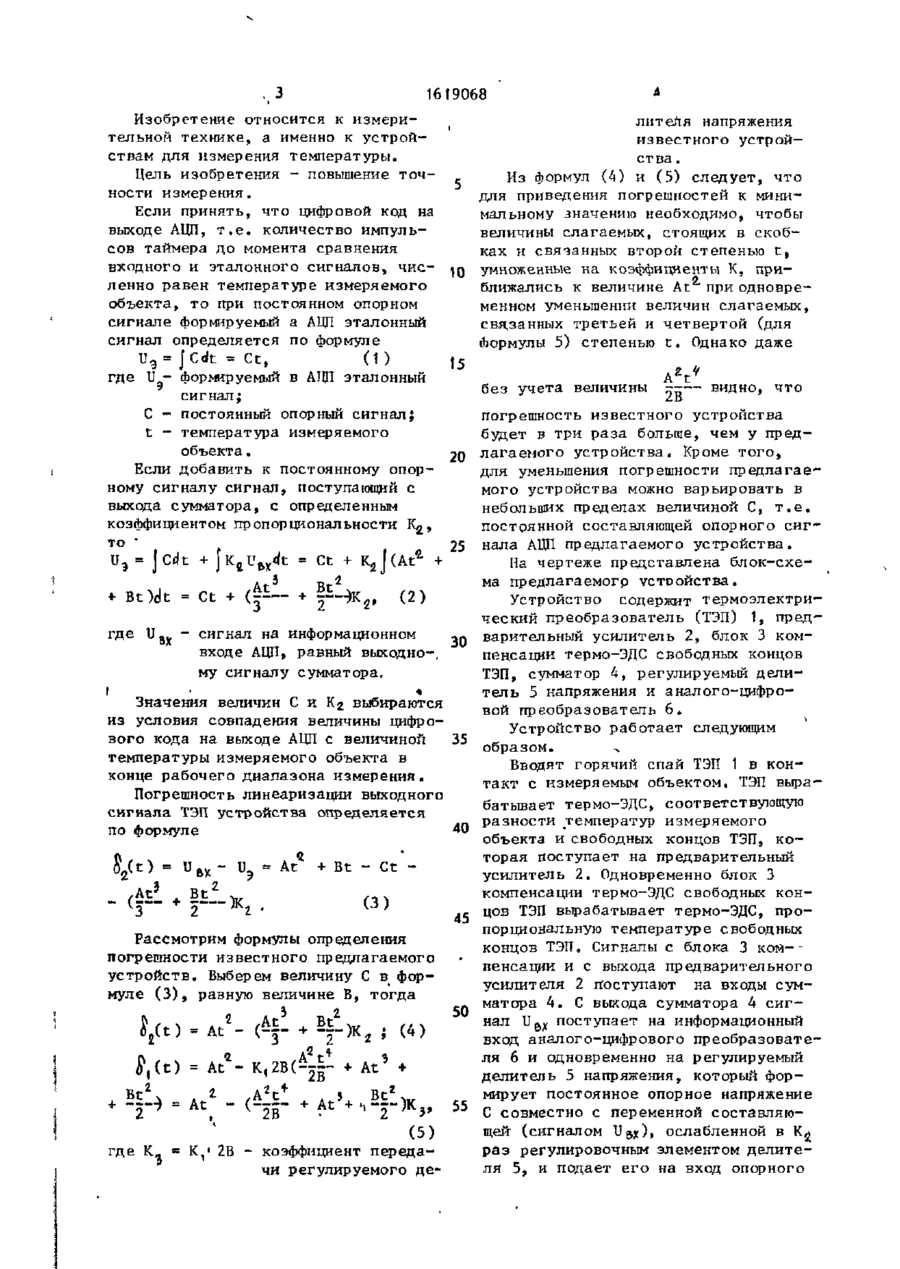

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 G 0 1 К 7/14 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К 1 (21) 4610321/10 (22) 2 6 . 1 0 . 8 8 (46) 0 7 . 0 1 . 9 1 . Бюп. № 1 (71) Днепропетровский филиал Научноисследовательского института резиновой промышленности (72) Л.В.Ятцелев и В.А.Стогов (53) 536.53 (088.8) (56) Патент ГДР № 215631, кл. G 01 К 7/14, 1985. Авторское свидетельство СССР № 1345067, к л . G01 К 7/14, 1987. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ L5J) Лзобретение относится к термо ! метрии и позволяет повысить точность измерения. Выходной сигнал термоэлек трического преобразователя (ТЭП)1 че р е з предварительный усилитель 2 поступает на вход сумматора 4 . На в т о рой вход сумматора поступает сигнал с блока 3 компенсации термо-ЗДС с в о бодных концов ТЭП. Выходной сигнал сумматора 4 одновременно поступает на информационные вход аналorо-цифро врго преобразователя (АЦП)6 непосред ственно, а на опорный вход АЦП 6 - ч е р е з регулируемый делитель напряжения. На выходе АЦП 6 формируется цифровой код, пропорциональный измеряемой тем пературе • 1 ил. 16t9068 Изобретение относится к измерилителя напряжения тельной технике, а именно к устройизвестного устройствам для измерения температуры. ства . Цель изобретения - повышение точИз формул (4) и (5) следует, что ности измерения. для приведения погрешностей к миниЕсли принять, что цифровой код на мальному значению необходимо, чтобы выходе АЦП, т . е . количество импульвеличины слагаемых, стоящих в скобсов таймера до момента сравнения ках и связанных второй степенью t , входного и эталонного сигналов» ч и с 10 умноженные на коэффициенты К, приленно равен температуре измеряемого ближались к величине At при одновреобъекта, то при постоянном опорном менном уменьшении величин слагаемых, сигнале формируемый а АЦП эталонный связанных третьей и четвертой (для сигнал определяется по формуле сЬормулы 5) степенью с . Однако даже U 9 = JCdt = Ct, (t) где U - формируемый в АІЦІ эталонный сигнал; С - постоянный опорный сигнал; t - температура измеряемого объекта. Если добавить к постоянному опорному сигналу сигнал, поступающий с выхода сумматора, с определенным коэффициентом пропорциональности К 2 , то " U3 = Jcdt + jKftUM
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of temperature
Автори англійськоюYatselev Leonid Viktorovych, Stogov Volodymyr Oleksandrovych
Назва патенту російськоюУстройство для измерения температуры
Автори російськоюЯтцелев Леонид Викторович, Стогов Владимир Александрович
