Пристрій для регулювання температури

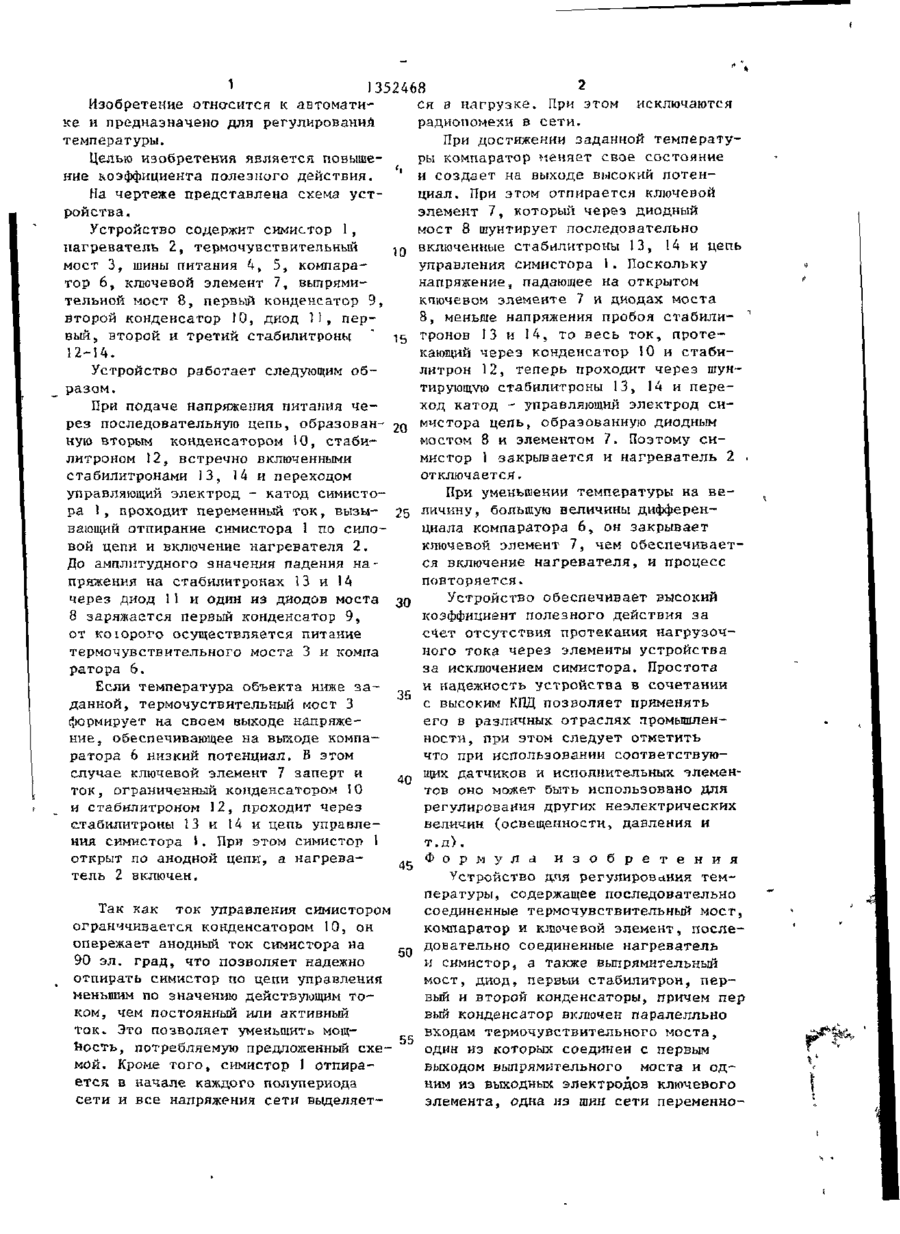

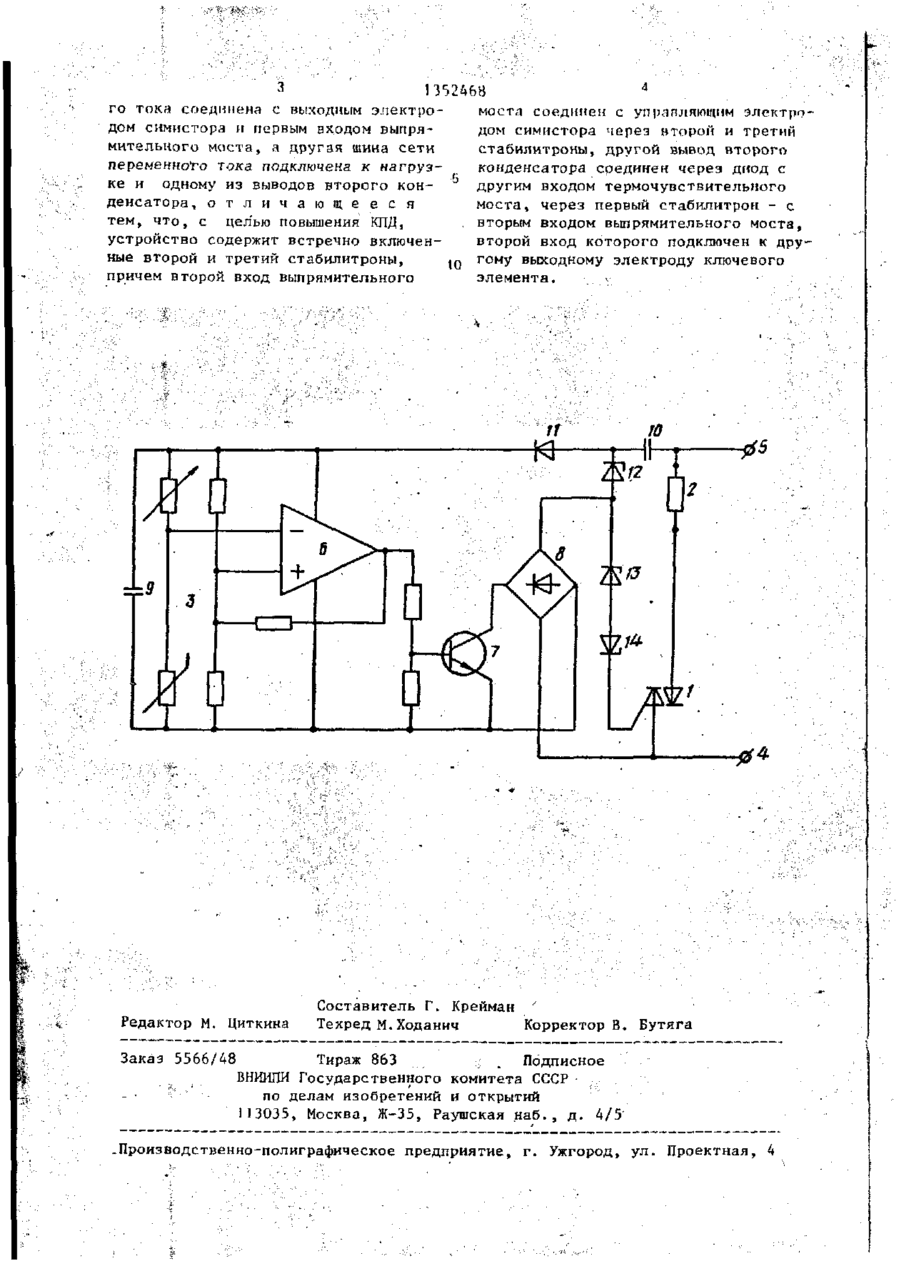

Изобретение относится к автоматике, в частности к устройствам для &• регулирования температуры. Устройство содержит последовательно соединенные термочувствительный мост, компаратор и ключевой элемент, управляющий через выпрямительный мост работой симистора, включенного последовательно с нагревателем в сеть переменного тока, при этом для повышения КПД напряжение питания устройства и управляющее напряжение на симистор формируются при помощи стабилитронов и диода, на которые через гасящий конденсатор подается сетевое напряжение, 1 ил. о (Л кщ: 1 352468 Изобретение относится к автоматися в нагрузке. При этом исключаются ке и предназначено для регулирований радиопомехи в сети. температуры. При достижении заданной температуры компаратор меняет свое состояние Целью изобретения является повышеи создает на выходе высокий потенние коэффициента полезного действия. циал. При этом отпирается ключевой На чертеже представлена схема устэлемент 7, который через диодный ройства. мост 8 шунтирует последовательно Устройство содержит симистор 1, включенные стабилитроны 13, 14 и цепь нагреватель 2, термочувствительный управления симистора 1. Поскольку мост 3, шины питания 4, 5, компаранапряжение» падающее на открытом тор 6, ключевой элемент 7, выпрямиключевом элементе 7 и диодах моста тельной мост 8, первый конденсатор 9, 8, меньше напряжения пробоя стабиливторой конденсатор 10, диод 11, пертронов 13 и 14, то весь ток, протевый, второй и третий стабилитроны кающий через конденсатор 10 и стаби12-14. литрон 12, теперь проходит через шунУстройство работает следующим обтирующую стабилитроны 13, 14 и переразом. ход катод - управляющий электрод сиПри подаче напряжения питания через последовательную цепь, образован- 20 мчетора цепь, образованную диодным мостом 8 и элементом 7. Поэтому синую вторым конденсатором 10, стабимистор 1 закрывается и нагреватель 2 . литроном 12, встречно включенными отключается. стабилитронами 13, 14 и переходом При уменьшении температуры на веуправляющий электрод - катод симистора 1, проходит переменный ток, вызы- 25 личину, большую величины дифференциала компаратора 6, он закрывает вающий отпирание симистора 1 по силоключевой элемент 7, чем обеспечиваетвой цепи и включение нагревателя 2. ся включение нагревателя, и процесс До амплитудного значения падения наповторяется. пряжения на стабилитронах 13 и 14 Устройство обеспечивает высокий через диод 11 и один из диодов моста 30 коэффициент полезного действия за 8 заряжается первый конденсатор 9, счет отсутствия протекания нагрузочот к о т р о г о осуществляется питание ного тока через элементы устройства термочувствительного моста 3 и компа за исключением симистора. Простота ратора 6. и надежность устройства в сочетании Если температура объекта ниже за35 с высоким КПД позволяет применять данной, термочуствительный мост 3 его в различных отраслях промышленформирует на своем выходе напряжености, при этом следует отметить ние, обеспечивающее на выходе компачто при использовании соответствуюратора 6 низкий потенциал. В этом щих датчиков и исполнительных элеменслучае ключевой элемент 7 заперт и 40 тов оно может быть использовано для ток, ограниченный конденсатором 10 регулирования других неэлектрических и стабилитроном 12, проходит через величин (освещенности, давления и стабилитроны 13 и 14 и цепь управлет. д) . ния симистора І. При этом симистор 1 Ф о р м у л а и з о б р е т е н и я открыт по анодной цепи, а нагреваУстройство для регулирования темтель 2 включен. пературы, содержащее последовательно Так как ток управления симистором соединенные термочувствительный мост, ограничивается конденсатором 10, он компаратор и ключевой элемент, послеопережает анодный ток симистора на 50 довательно соединенные нагреватель 90 эл. град, что позволяет надежно и симистор, а также выпрямительный отпирать симистор по цепи управления мост, диод, первый стабилитрон, перменьшим по значению действующим товый и второй конденсаторы, причем пер ком, чем постоянный или активный вый конденсатор включен паралелльно ток. Это позволяет уменьшите мощвходам термочувствительного моста, ность, потребляемую предложенный схе- 55 один из которых соединен с первым мой. Кроме того, симистор 1 отпиравыходом выпрямительного моста и одется в начале каждого полупериода ним из выходных электродов ключевого сети и все напряжения сети выделяетэлемента, одна из шин сети переменно 352468 з го тока соединена с выходным электромоста соединен с управляющим электродом симистора и первым входом выпрядом симистора через второй и третий мительного моста, а другая шика сети стабилитроны, другой вывод второго переменнот-о тока подключена к нагрузконденсатора соединен через диод с ке и одному из выводов второго кондругим входом термочувствительного денсатора, о т л и ч а ю щ е е с я моста, через первый стабилитрон - с тем, что, с целью повышения КПД, вторым входом выпрямительного моста, устройство содержит встречно включенвторой вход которого подключен к друные второй и третий стабилитроны, 10 гому выходному электроду ключевого причем второй вход выпрямительного элемента. • го If п Lf -04 Редактор М. Циткина Заказ 5566/48 Составитель Г. Крейман ' Техред М. Ходанич Корректор В. Бутяга Тираж 863 . Подписное В Н И Ш И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. 4/5 .Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
