Обладнання для очистки води

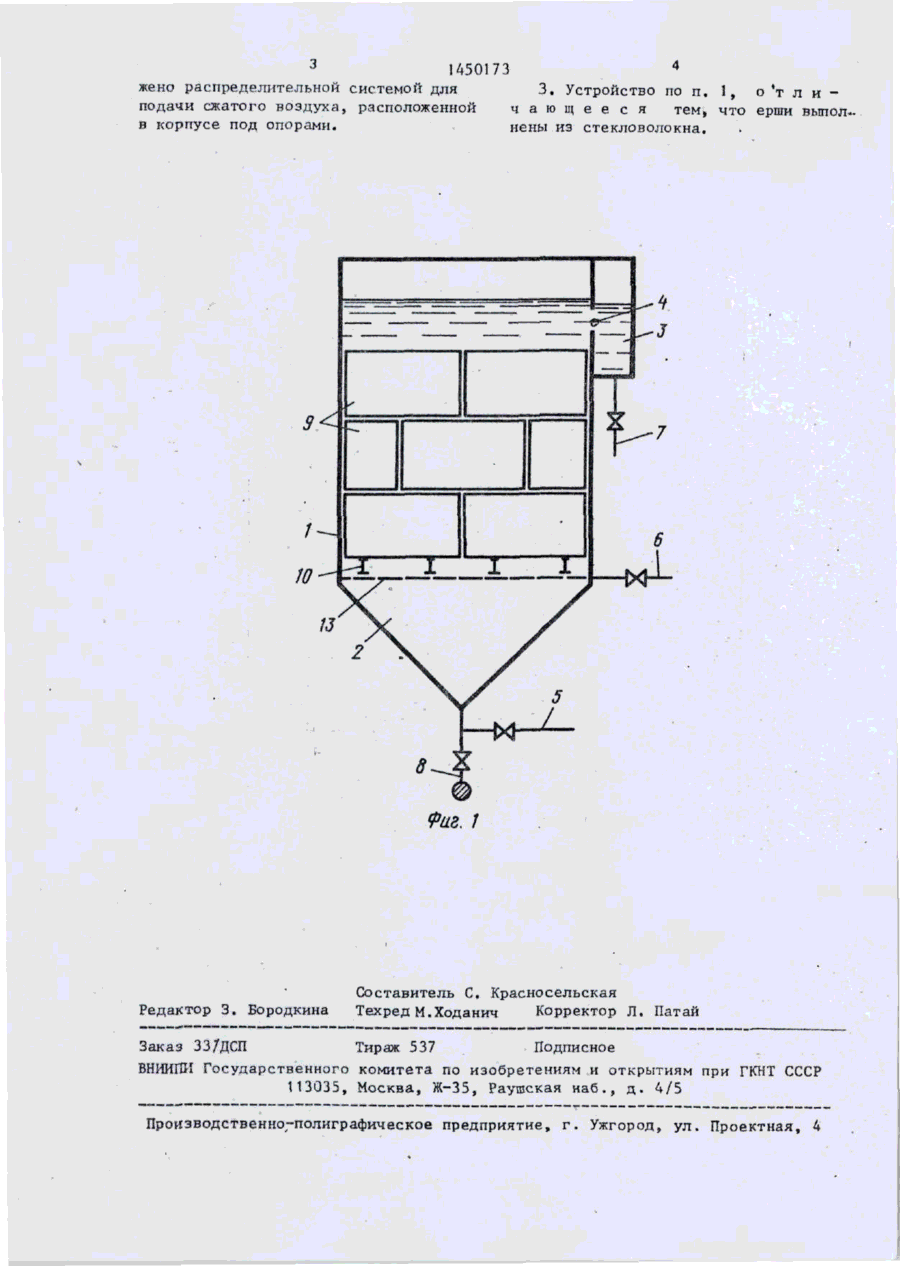

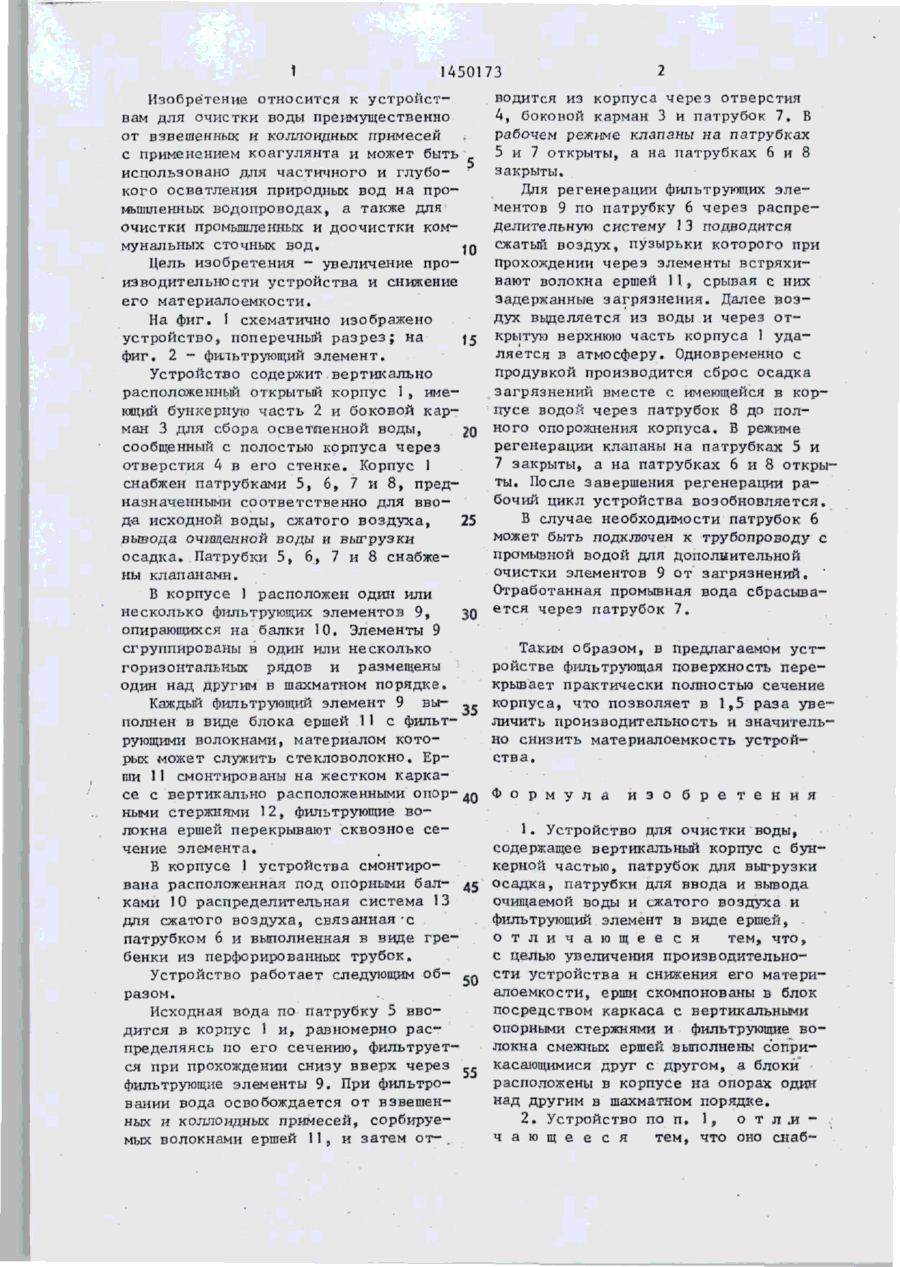

Изобретение относится к устройствам для очистки воды преимущественно от взвешенных и коллоидных примесей и позволяет увеличить производит е л ь н о с т ь у с т р о й с т в а , а также снизить его материалоемкость. Устройство с о держит вертикально установленный о т крытый корпус с бункерной частью и с боковым карманом в верхней части для сбора очищенной зоды. Корпус снабжен патрубками для ввода исходной воды и сжатого -воздуха, вывода очищенной воды и выгрузки о с а д к а . В корпусе расположен один или несколько фильт 1-89 ?иг. 2 рующих элементов. Последние сгруппированы в один или несколько г о р и з о н тальных р я д о в , имеющих ярусное р а з м е щение, причем элементы смежных рядов смещены друг ртносительно д р у г а . Каждый фильтрующий элемент выполнен в виде блока ершей 11 с фильтрующими волокнами. Ерши 11 смонтированы на каркасе с вертикально расположенными опорными стержнями 12 и фильтрующие волокна ершей перекрывают сквозное сечение элемента. В рабочем режиме исходная вода фильтруется при п р о хождении снизу вверх через фильтрующие элементы. В режиме регенерации сжатый воздух с помощью распределительной системы проходит снизу вверх через фильтрующие элементы, в с т р я х и вая волокна ершей 11 и срывая с них задержанные з а г р я з н е н и я , которые о с а ждаются в бункерной части к о р п у с а . В случае необходимости может быть произведена дополнительная прямоточная промывка фильтрующих элементов водой, 2 з . п . ф-лы, 2 и л . 1 1450173 Изобретение относится к устройствам для очистки воды преимущественно от взвешенных и коллоидных примесей с применением коагулянта и может быть использовано для частичного и глубокого осветления природных вод на промышленных водопроводах, а также для очистки промышленных и доочистки коммунальных СТОЧНЫХ ВОД. Цель изобретения - увеличение производительности устройства и снижение его материалоемкости. На фиг. I схематично изображено устройство, поперечный р а з р е з ; на 15 фиг. 2 ~ фильтрующий элемент. Устройство содержит вертикально расположенный открытый корпус I» имеющий бункерную часть 2 и боковой к а р ман 3 для сбора осветленной воды, сообщенный с полостью корпуса через отверстия ч в его стенке. Корпус 1 снабжен патрубками 5, 6, 7 и 8, предназначенными соответственно для в в о да исходной воды, сжатого в о з д у х а , 25 вывода очищенной воды и выгрузки осадка. Патрубки 5, 6, 7 и 8 снабжены клапанами. В корпусе 1 расположен один или несколько фильтрующих элементов 9, 30 опирающихся на балки 10. Элементы 9 сгруппированы в один или несколько горизонтальных рядов и размещены один над другим в шахматном порядке. Каждый фильтрующий элемент 9 выполнен в виде блока ершей 11 с фильтрующими волокнами, материалом которых может служить стекловолокно. Ергаи 11 смонтированы на жестком к а р к а се с вертикально расположенными опорными стержнями 12, фильтрующие в о локна ершей перекрывают сквозное с е чение элемента. Б корпусе 1 устройства смонтирована расположенная под опорными балками 10 распределительная система 13 для сжатого воздуха, связанная-с патрубком 6 и выполненная в виде г р е бенки из перфорированных трубок. Устройство работает следующим о б разом. Исходная вода по патрубку 5 вводится в корпус 1 и , равномерно р а с пределяясь по его сечению, фильтруется при прохождении снизу вверх через фильтрующие элементы 9. При фильтровании вода освобождается от взвешенных и коллоидных примесей, сорбируемых волокнами ершей 11, и затем о т - . водится из корпуса через отверстия 4, боковой карман 3 и патрубок 7. В рабочем режиме клапаны на патрубках 5 и 7 открыты, а на патрубках 6 и 8 закрыты. Для регенерации фильтрующих э л е ментов 9 по патрубку 6 через распределительную систему 13 подводится сжатый воздух» пузырьки которого при прохождении через элементы встряхивают волокна ершей П , срывая с них задержанные з а г р я з н е н и я . Далее в о з дух выделяется из воды и через о т крытую верхнюю часть корпуса 1 удаляется в атмосферу. Одновременно с продувкой производится сброс осадка загрязнений вместе с имеющейся в корпусе водой через патрубок 8 до полного опорожнения корпуса, В режиме регенерации клапаны на патрубках 5 и 7 закрыты, а на патрубках 6 и 8 открыты. После завершения регенерации р а бочий цикл устройства возобновляется. В случае необходимости патрубок 6 может быть подключен к трубопроводу с промывной водой для дополнительной очистки элементов 9 от загрязнений. Отработанная промывная вода сбрасывается через патрубок 7. Таким образом, в предлагаемом у с т ройстве фильтрующая поверхность перекрывает практически полностью сечение корпуса, что позволяет в 1,5 раза увеличить производительность и значительно снизить материалоемкость устройства. Ф о р м у л а и з о б р е т е н и я 1. Устройство для очистки воды, содержащее вертикальный корпус с бункерной частью, патрубок для выгрузки осадка, патрубки для ввода и вывода очищаемой воды и сжатого воздуха и фильтрующий элемент в виде ершей, о т л и ч а ю щ е е с я тем» что» с целью увеличения производительности устройства и снижения его материалоемкости, ерши скомпонованы в блок посредством каркаса с вертикальными опорными стержнями и фильтрующие в о локна смежных ершей выполнены соприкасающимися друг с другом, а блоки расположены в корпусе на опорах один над другим в шахматном порядке, 2. Устройство по п. 1, о т л л ' ч а ю щ е е с я тем, что оно снаб 3 4 1450173 жено распределительной системой для 3. Устройство по п. I, о *т л и подачи сжатого воздуха, расположенной ч а ю щ е е с я тем» что ерши выполв корпусе под опорами. нены из стекловолокна. Фиг. 1 Редактор 3. Бородкина Составитель С. Красносельская Техред М.Ходанич Корректор Л. Патай Заказ 33/ДСП Тираж 537 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
