Механізована медична банка-3
Формула / Реферат
Медицинская банка, содержащая стеклянный корпус и расположенный на нем с наружи его днища магнитный элемент к которому с внутри банки к днищу временно фиксируется пологий поршень с лекарственной средой, отличающаяся тем, что магнитный элемент выполнен в виде кольцевого сердечника изготовленного с магнитопроводящего материала в котором размещена индукторная обмотка с элементами для подключения ее в сеть электропитания и изоляционным ее пластмассовым обрамлением с рукояткой для удобства в эксплуатации, а медицинская банка, также выполнена из стекла, но не имеющая ни крыши, ни дна, в котором выполнено отверстие с округленной кромкой по ее окружности, для специального назначения в работе, особенно перемещения банки с одного места в другое не снимая ее с тела пациента, крыша банки горловиной называется эластичной резиновой пробкой закрывается в отверстие которой клапан закрепляется имеющий два канала - первый боковой канал для откачки с банки воздуха, при помощи вакуумного насоса с его рабочим шлангом подключающимся к пробковому кранику указанного канала с его внутрибаночным промежуточным эластичным шлангом со всосно-отсосным нержавеющим (ненамагничивающим) наконечником и пробковым краником для подачи в банку с кружки Асморка обогретой до определенной температуры лекарственной среды и удаления ее с банки (не снимая банки с тела пациента), после окончания процедуры при помощи аналогичного откачного приспособления подключающемуся непосредственно к вакуум насосу и пробковому кранику второго вертикального канала клапана, закрепленного в отверстие эластичной резиновой пробке, установленной в горловине стеклянной медицинской банки не имеющей ни крыши ни дна, ко всему этому во внутри этой банки, в основании ее всосного отверстия с закругленной кромкой в зоне лекарственной среды и прикосновении тела пациента, расположен внутрибаночный кольцевой-разрезной постоянный магнит, а с противоположной стороны обрабатываемого объекта пациента устройство также как и предыдущие механизированные медицинское банки снабжено встречными источниками магнитного поля, это значит второго такого же самого кольцевого магнитера с индукторной обмоткой, подключающейся к электропитанию 220В, 50Гц или магнитного поля телевизора, исходящего с его телеэкрана - особенно цветного (Заявка №96052164 "Механизированная банка-1" от 31.5.96), причем этот кольцевой магнитер с индукторной обмоткой и пластмассовым обрамлением с рукояткой является одним из самых лучших приборов, для намагничивания лекарственной жидкости или мазей, а размагничивания телеэкранов любых марок от завышенного намагничивания телевизоров и только после размагничивания телевизора приступают к размагничиванию лежащего или стоящего перед телеэкраном пациента больного (облученного) атомной радиацией и так далее (это мною испытано - давно).

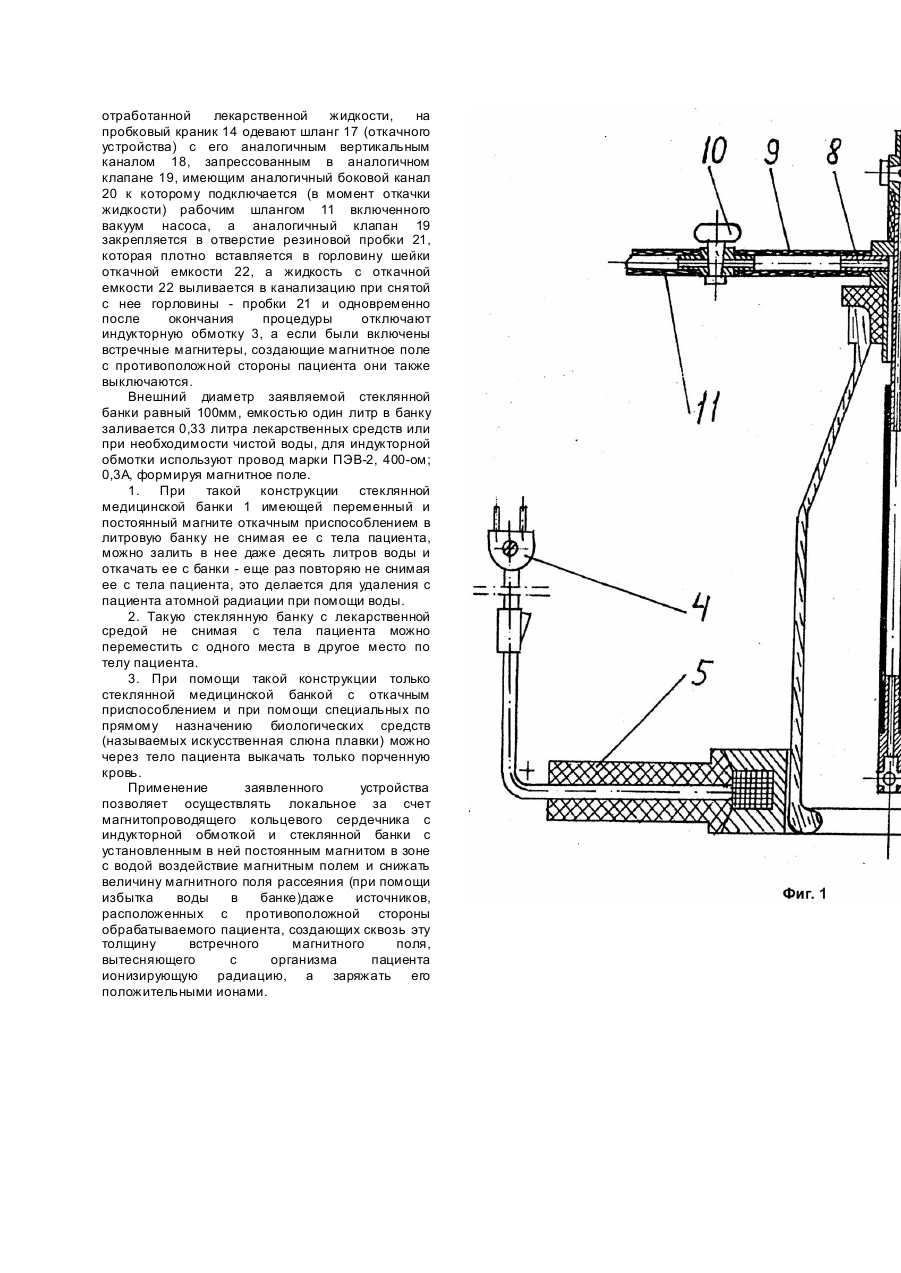

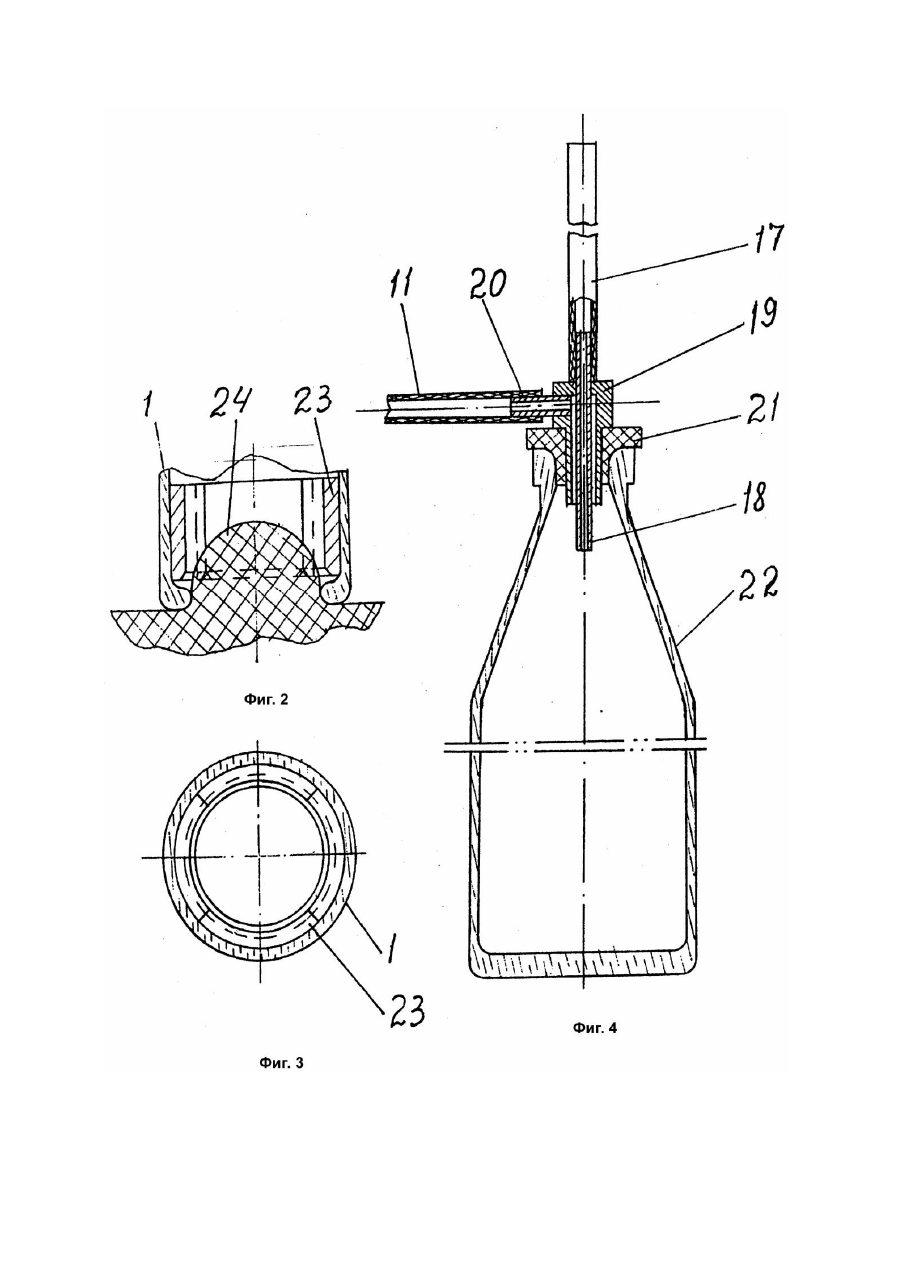

Текст
Изобретение относится к медицине и может быть использовано для сочетания вакуумной, магнитной и биологической терапии подачи в банку прогретых лекарственных активных веществ, воздействующи х на тело человека в разреженной атмосфере электромагнитного поля. В Украине выпущен аппарат для магнитотерапии (Жуков Б.Н. и Лазаревич В.Г. Магнитотерапия в англологии. - К.: Здоровье, 1989. - С.70 - 71). Известное устройство содержит индуктор, который при подключении к сети электропитания создает четыре вида магнитного поля - синусоидальное, переменное, постоянное и импульсное. Недостатком известного устройства для магнитотерапии является отсутствие в нем других воздействий на биологические органы для комплексного лечения. Известная медицинская банка осуществляет сочетание вакуумной терапии с прогреванием и воздействием биологически активных веществ. Для этого она снабжена магнитным элементом, расположенным снаружи днища корпуса банки. Также в известной медицинской банке на ее днище внутри устанавливается полый поршень, который фиксируется с помощью указанного магнита. При установке банки на больной орган, указанный магнит с банки снимается и на тело пациента падает аккумулятор тепла, полый поршень (под банкой) при этом в момент удара через канал выливается часть жидкости. Вакуум, тепло, соки или пар биологически активных веществ действуют на рефлекторную точку тела человека, вызывая более глубокое воздействие на защитные силы организма человека, мобилизуя его на борьбу с заболеванием (А.с. СССР №1680204, кл. D61M1/08, опубл. 30.09.91). Недостатком известной медицинской банки является отсутствие воздействия на биологические объекты магнитного поля. Указанный недостаток обусловлен только лишь вспомогательной функцией магнита, который при лечебном воздействии банки убирается с нее и не действует, а на обнаженное тело пациента под банкой падает горячий выделяющий пары (температурой где-то восемьдесят градусов, так как при меньшей температуре пары выделяться не будут) полый поршень, через канал которого выливается только часть жидкости, а если полый поршень упадет ровно, то значит на тело больного даже ни малейшей доли лекарственной жидкости не попадет, зато от ожога на всю спину появится ожоговый волдырь. Недостатком известной банки является также то, что такую банку, да еще с таким магнитом практически один человек поставить не сможет. Если эта банка мала, то не пролезет в горловину банки рука доктора, да еще с полым поршнем, да еще с жидкостью, а если большая банка, то одной рукой эту банку с таким магнитом не удержать, значит надо держать двумя руками, а еще надо прицепить к днищу банки горячий полый поршень с жидкостью и зажечь факел, чтобы поставить эту банку на обрабатываемый объект. В конечном итоге в прототипе хотя и имеется магнит, но нет магнитотерапии, имеется банка для вакуума, но из-за того, что ее один человек с таким магнитом не поставит на тело человека, поэтому и нет вакуумной терапии, хотя и имеется полый поршень с биологической лекарственной средой. В основу изобретения поставлена задача создания медицинской банки, позволяющей путем совмещения элементов трех разных медицинских устройств на высшем уровне, обеспечить одновременно на один и тот же биологический орган пациента, как вакуумное так и биологическое лекарственное воздействие в разреженной атмосфере при воздействии магнитного поля, как расположенного на банке, так и встречного, расположенного с противоположной стороны обрабатываемого пациента. Поставленная задача достигается тем, что в известной медицинской банке, содержащей стеклянный корпус и расположенный на нем снаружи его днища магнитный элемент, к которому внутри банки к днищу временно фиксируется полый поршень с лекарственной средой, согласно изобретению, магнитный элемент выполнен в виде кольцевого сердечника, изготовленного из магнитопроводящего материала, в котором размещена индукторная обмотка с элементом для подключения ее в сеть электропитания и изоляционным ее пластмассовым обрамлением с рукояткой для удобства в эксплуатации, а медицинская банка также выполнена из стекла, но не имеющая ни крыши ни дна, в котором выполнено отверстие с округленной кромкой по ее окружности, для специального назначения в работе, особенно перемещений банки с одного места в другое не снимая ее с тела пациента, крыша банки, горловиной называется, эластичной резиновой пробкой закрывается, в отверстия которой клапан закрепляется, имеющий два канала - первый боковой канал для откачки с банки воздуха, при помощи вакуум-насоса с его рабочим шлангом, подключающимся к пробковому кранику указанного канала, а второй вертикальный канал с его внутрибаночным промежуточным эластичным шлангом со всосно-отсосным нержавеющим (ненамагничивающим) наконечником и пробковым краником для подачи в банку с кружки Асмора обогретой до определенной температуры лекарственной среды и удаления ее с банки (не снимая банки с тела пациента), после окончания процедуры при помощи аналогичного откачного приспособления, подключающемуся непосредственно к вакуумному насосу и пробковому кранику второго вертикального канала клапана, закрепленного в отверстие эластичной резиновой пробке, установленной в горловине стеклянной медицинской банки, не имеющей ни крыши ни дна, ко всему этому внутри этой банки, в основании ее всосного отверстия с закругленной кромкой, в зоне лекарственной среды и прикосновения тела пациента, расположен внутрибаночный кольцевой-разрезной постоянный магнит, а с противоположной стороны обрабатываемого объекта пациента устройство так же как и предыдущие мои механизированные медицинское банки снабжены встречными источниками магнитного поля, это значит второго такого же самого кольцевого магнитера с индукторной обмоткой или магнитного поля телевизора, исходящего с его телеэкрана особенно цветного (Заявка №96052164 "Ме ханизированная банка-1", от 31.05.96), причем этот кольцевой магнитер с индукторной обмоткой и пластмассовым обрамлением с рукояткой является одним из самых лучших приборов, для намагничивания лекарственной жидкости или мазей, а размагничивания телеэкранов любых марок от завышенного намагничивания телевизоров и только после размагничивания телевизора приступают к размагничиванию лежавшего или стоявшего перед телеэкраном пациента, облученного атомной радиацией и так далее. Магнитное поле индуктора с помощью магнитопроводящего кольцевого сердечника, установленного на банку и тело пациента, формируется таким образом, что попадает в ткани биологического органа при этом обеспечивается одновременно и вакуум-терапия и магнитотерапия и гарантийная на высшем уровне тепловая биологически лекарственная терапия одного и того же участка тела пациента. Такое одновременное воздействие вакуума с переменным или постоянным магнитным полем и обогретых лекарственных средств, введенных в банку и при помощи встречного магнитного поля, расположенного с противоположной стороны обрабатываемого участка пациента позволяет гарантийное глубокое даже сквозное воздействие на те биологические и химические процессы, которые в разности и в несовершенствии (конструкции и знаний) не смогли бы входить в контакт, так как в известных устройства х магнитотерапии (см. например: Жуков Б.Е. и Лазаревич В.Г. Магнитотерапия в ангиологии. - К.: Здоровье, 1989. - С.70 - 71), нет вакуум-терапии и нет встречного магнитного поля, расположенного с противоположной стороны пациента, а в известной медицинской банке (см. ниже описание прототип) хотя и имеется магнит - но нет магнитотерапии и нет гарантийного использования лекарственных средств, которые смогли бы при помощи полого поршня и факельной установки банки в комплексе воздействовать на биологические и химические процессы, обрабатываемого объекта пациента. На фиг.1 изображен общий вид заявляемой механизированной банки с ее внутренним начальным устройством подачи в банку и отсоса с банки жидкости, после окончания процедуры; на фиг.2 и 3 - медицинская банка с размещенным в ней постоянным магнитом и с засосом тела пациента; на фиг.4 - общий вид откачного устройства при помощи которого откачивается с банки отработанная жидкость при воздействии вакуумного насоса. "Ме ханизированная медицинская банка-3" содержит корпус банки - 1, выполненный из стекла, на внешнюю поверхность которой устанавливается кольцевой магнитопроводящий сердечник 2, в котором размещена индукторная обмотка 3 с элементом 4 для подключения ее в сеть электропитания и изоляционным пластмассовым обрамлением с рукояткой 5 для удобства в эксплуатации, а для откачки с банки воздуха, подачи в нее лекарственной жидкости и отсоса отработанной жидкости с банки после окончания процедуры, в ее горловину согласно ее внутреннего диаметра, вставляют специальную эластичную резиновую пробку 6 с отверстием в котором закрепляют клапан 7, имеющий два канала - первый боковой канал 8 с промежуточным шлангом 9 и пробковым краником 10 к которому для откачки с банки воздуха подключают рабочий шланг 11 вакуумного насоса (переоборудованного с холодального агрегата компрессора), а второй вертикальный канал 12 с насадкой 13 и пробковым краником 14 для подачи в корпус банки 1, обогретой до определенной температуры лекарственной среды, а удаления ее с банки (не снимая ее с пациента) при помощи внутрибаночного всосно-отсосного нержавеющего наконечника 15 непосредственно связанного при помощи эластичного резинового промежуточного шланга 16, во внутри банки 1, соединенного с нижним концом второго вертикального канала 12 с его насадкой 13 и пробковым краником 14 через который при помощи кружки Асморка, заливается обогретая лекарственная среда, а после окончания процедуры с банки 1 откачивается отработанная жидкость при помощи подсоединения к этому же пробковому кранику 14 шланга 17 с его вертикальным аналогичным каналом 18 запрессованным в аналогичном клапане 19, имеющим аналогичный боковой канал 20 к которому подсоединяется (в момент откачки с банки 1 жидкости), рабочий шланг 11 вакуумного насоса (который изображен отдельно, как самостоятельное изобретение, но к нему непосредственно относится и откачное устройство так, как к нему при помощи его рабочего шланга 11 подключаются различные банки, связанные с лекарственными средствами, размещенными в них), а аналогичный клапан 19 также закрепляется в отверстии резиновой пробки 21 (имеющей наружный диаметр равный внутреннему диаметру горловины) откачной емкости 22 в которую вставляется пробка 21, Откачная емкость изготавливается из стекла по размеру может быть разной от одного метра до пяти метров и более, а жидкость с откачной емкости 22 выливается в канализацию при снятой с нее горловины пробки 21, кроме постоянного кольцевого магнитера 2 с индукторной обмоткой 3, расположенных поверх корпуса банки 1, которая содержит внутрибаночный кольцевой разрезной постоянный магнит 23 и обрабатываемый участок тела пациента 24 в рабочем состоянии с засосом тела пациента 24 в корпусе банки 1. "Ме ханизированную медицинскую банку-3" устанавливают следующим образом. На тело пациента в нужное место устанавливают кольцевой магнитер 2 с индукторной обмоткой 3, которую при помощи элемента 4 включают к электропитанию (причем под магнитер по назначению доктора подкладывают кольцевые компресные фланели, пропитанные обогретой лекарственной средой (об этом было уже описано в предыдущих механизированных банках и изображено на чертеже). Затем на открытый пробковый краник 10 одевают рабочий шланг 11 вакуумного насоса (включенного к электропитанию) и взявши рукой за горловину стеклянную банку 1 вставляют ее в кольцо магнитера 2, прижавши ее к телу пациента и как только хорошо ее закрепит к телу, через пробковый краник 14 при помощи кружки Асморка заливают в банку 1 третью часть объема банки 1, обогретой до определенной температуры лекарственной среды (или даже чистой воды) для стабилизации магнитного поля в разреженной атмосфере. После заливки жидкости в банку 1 закрывают оба пробковые краники 10 и 14, снимают с них шланги - рабочий шланг 11 вакуумного насоса и шланг кружки Асморка, на время процедуры - пятнадцать минут. После окончания процедуры для откачки с банки 1 отработанной лекарственной жидкости, на пробковый краник 14 одевают шланг 17 (откачного устройства) с его аналогичным вертикальным каналом 18, запрессованным в аналогичном клапане 19, имеющим аналогичный боковой канал 20 к которому подключается (в момент откачки жидкости) рабочим шлангом 11 включенного вакуум насоса, а аналогичный клапан 19 закрепляется в отверстие резиновой пробки 21, которая плотно вставляется в горловину шейки откачной емкости 22, а жидкость с откачной емкости 22 выливается в канализацию при снятой с нее горловины - пробки 21 и одновременно после окончания процедуры отключают индукторную обмотку 3, а если были включены встречные магнитеры, создающие магнитное поле с противоположной стороны пациента они также выключаются. Внешний диаметр заявляемой стеклянной банки равный 100мм, емкостью один литр в банку заливается 0,33 литра лекарственных средств или при необходимости чистой воды, для индукторной обмотки используют провод марки ПЭВ-2, 400-ом; 0,3А, формируя магнитное поле. 1. При такой конструкции стеклянной медицинской банки 1 имеющей переменный и постоянный магните откачным приспособлением в литровую банку не снимая ее с тела пациента, можно залить в нее даже десять литров воды и откачать ее с банки - еще раз повторяю не снимая ее с тела пациента, это делается для удаления с пациента атомной радиации при помощи воды. 2. Такую стеклянную банку с лекарственной средой не снимая с тела пациента можно переместить с одного места в другое место по телу пациента. 3. При помощи такой конструкции только стеклянной медицинской банкой с откачным приспособлением и при помощи специальных по прямому назначению биологических средств (называемых искусственная слюна плавки) можно через тело пациента выкачать только порченную кровь. Применение заявленного устройства позволяет осуществлять локальное за счет магнитопроводящего кольцевого сердечника с индукторной обмоткой и стеклянной банки с установленным в ней постоянным магнитом в зоне с водой воздействие магнитным полем и снижать величину магнитного поля рассеяния (при помощи избытка воды в банке)даже источников, расположенных с противоположной стороны обрабатываемого пациента, создающих сквозь эту толщину встречного магнитного поля, вытесняющего с организма пациента ионизирующую радиацию, а заряжать его положительными ионами.
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanized cupping-glass-3
Автори англійськоюHarmash Ivan Vasyliovych
Назва патенту російськоюМеханизированная медицинская банка-3
Автори російськоюГармаш Иван Васильевич
МПК / Мітки
МПК: A61M 1/08
Мітки: механізована, банка-3, медична
