Пристрій для наповнювання банок в’язким продуктом

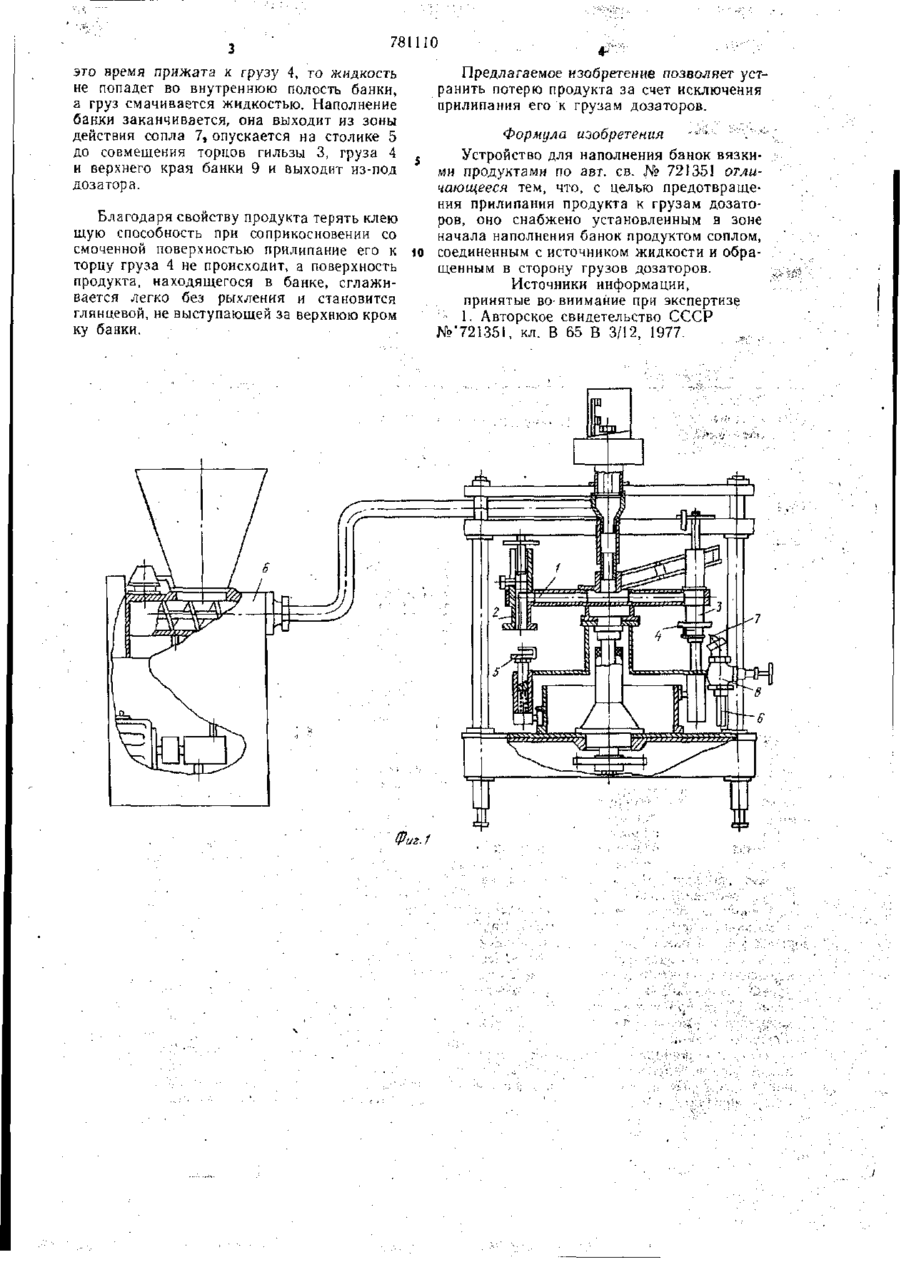

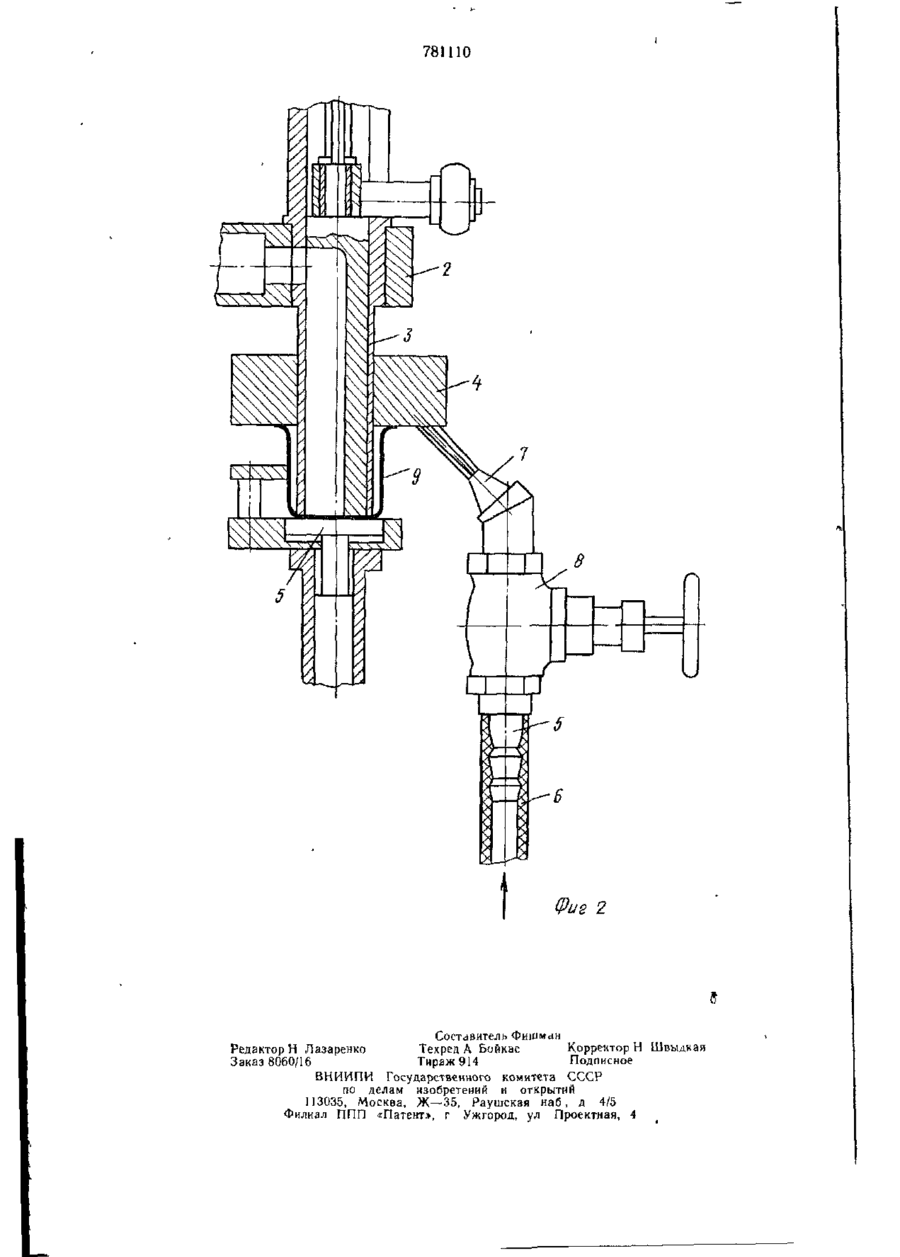

Союз Советских Социалистических Республик ТЕНИ (Ы) Дополнительное к авт свид-ву .№ 721351 (22) Заявлено 24 04 78 (21) 2608630/28-13 (51) М Кл В 65 В 3/12 с присоединением заявки № — Государственный комитет СССР (23) Приоритет — Опубликовано 23 11 80 по делам изобретений н открытий Бюллетень №43 ;53) УДК 621 798 4(088 8) Дата опубликования описания 28 11.80 (72) Авторы изобретения (71) Заявитель 3 Е П Авраменко и В Я Мордвинкин Симферопольское специальное конструкторское бюро «Продмаш» (54) УСТРОЙСТВО ДЛЯ НАПОЛНЕНИЯ БАНОК ВЯЗКИМИ ПРОДУКТАМИ 1 Цель достигается установлением в зоне Изобретение относится к расфасовочноначала наполнения банок продуктом сопла, упаковочному оборудованию, используесоединенного с источником жидкости и обра мому преимущественно для наполнения конщенного в сторону грузов дозатора сервных банок вязкими продуктами На фиг. 1 изображено предлагаемое устПо основному авт ев № 721351 известройство, общий вид, на фиг 2 — сопло для но устройство для наполнения банок вязкисмачивания груза ми продуктами, состоящее и І карусели с укрепленными по ее окружности дозатора Устройство для наполнения банок вязми, подъемно-опускных столиков для бакими продуктами состоит из карусели 1 с нок и шнекового питателя, при этом каждый укрепленными по ее окружности цоэатораиз дозаторов включает смонтированный с ми 2, каждый из которых включает открывозможностью перемещения в открытой снитую снизу гильзу 3 со смонтированным на зу гильзе поршень, имеющий продольные ка- ю ней грузом 4, подъемно-опускных столиков налы, хвостовик и і руз [{) 5 для банок, шнекового питателя 6 и установленного в зоне начала наполнений баОднако в устройстве возможны случаи нок продуктом сопла 7, соединенного с исприлипания продукта к грузам дозатора при точником жидкости через вентиль 8 расфасовке и как следствие потери продукУстройство работает следующим обрации при съеме -банки после наполнения По- 15 зом верхность продукта при ^гом получается неПри вращении карусели 1 к дозаторам 2 ровной, сдвинутой к краю банки и выстуот питателя 6 через систему трубопроводов пающей над краем последней, что ведет к поступает продукт, который через отверстие дополнительным потерям продукта при укув гильзе 3 поступает в банку 9, поднятую поривании банок столиком 5 и прижатую к грузу 4 Во время Цель изобретения — устранение прилипрохождения дозаторов 2 в зоне расположепания продукта при съеме наполненных бания сопла 7 струя жидкости подается на ниж нок с дозаторов и тем самым исключение нюю полость груза 4 Так как банка 9 в потерь продукта при .р-асфасовке. V 781110 это время прижата к грузу 4, то жидкость не попадет во внутреннюю полость банки, а груз смачивается жидкостью. Наполнение банки заканчивается, она выходит из зоны действия сопла 7, опускается на столике 5 до совмещения торцов гильзы 3, груза 4 и верхнего края банки 9 и выходит из-под дозатора. Благодаря свойству продукта терять клею щую способность при соприкосновении со смоченной поверхностью прилипание его к торцу груза 4 не происходит, а поверхность продукта, находящегося в банке, сглаживается легко без рыхления и становится глянцевой, не выступающей за верхнюю кром ку банки. Фиг.1 Предлагаемое изобретение позволяет устранить потерю продукта за счет исключения прилипания его к грузам дозаторов. Формула изобретения '•"' ' '.' ": Устройство для наполнения банок вязкими продуктами по авт. св. № 721351 отличающееся тем, что, с целью предотвращения прилипания продукта к грузам дозаторов, оно снабжено установленным в зоне начала наполнения банок продуктом соплом, соединенным с источником жидкости и обращенным в сторону грузов дозаторов. Источники информации, принятые во-внимание при экспертизе • 1. Авторское свидетельство СССР №'721351, кл. В 65 В 3/12, 1977. 781110 Фие 2 Сост
