Секція механізованого лавового кріплення

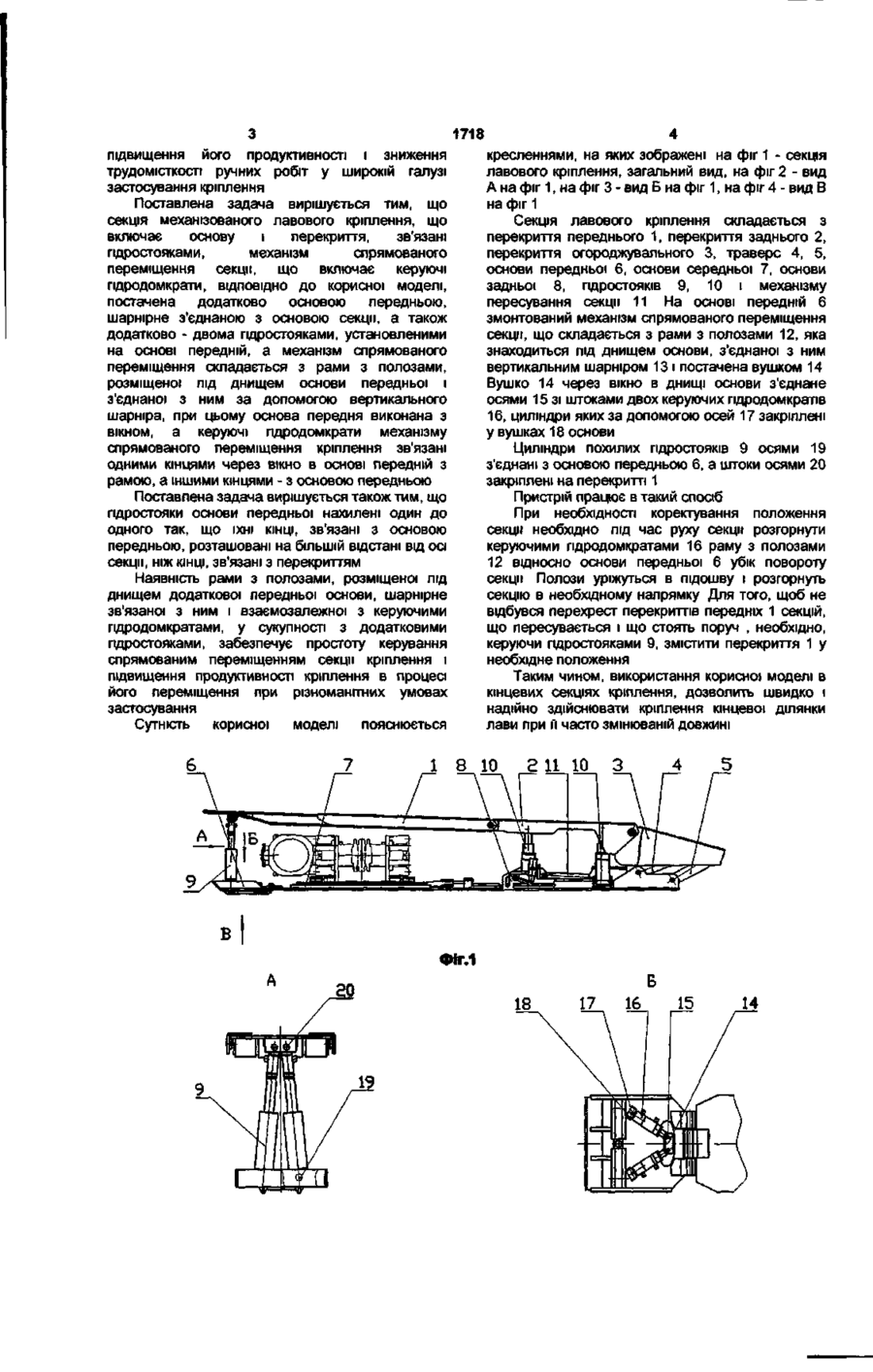

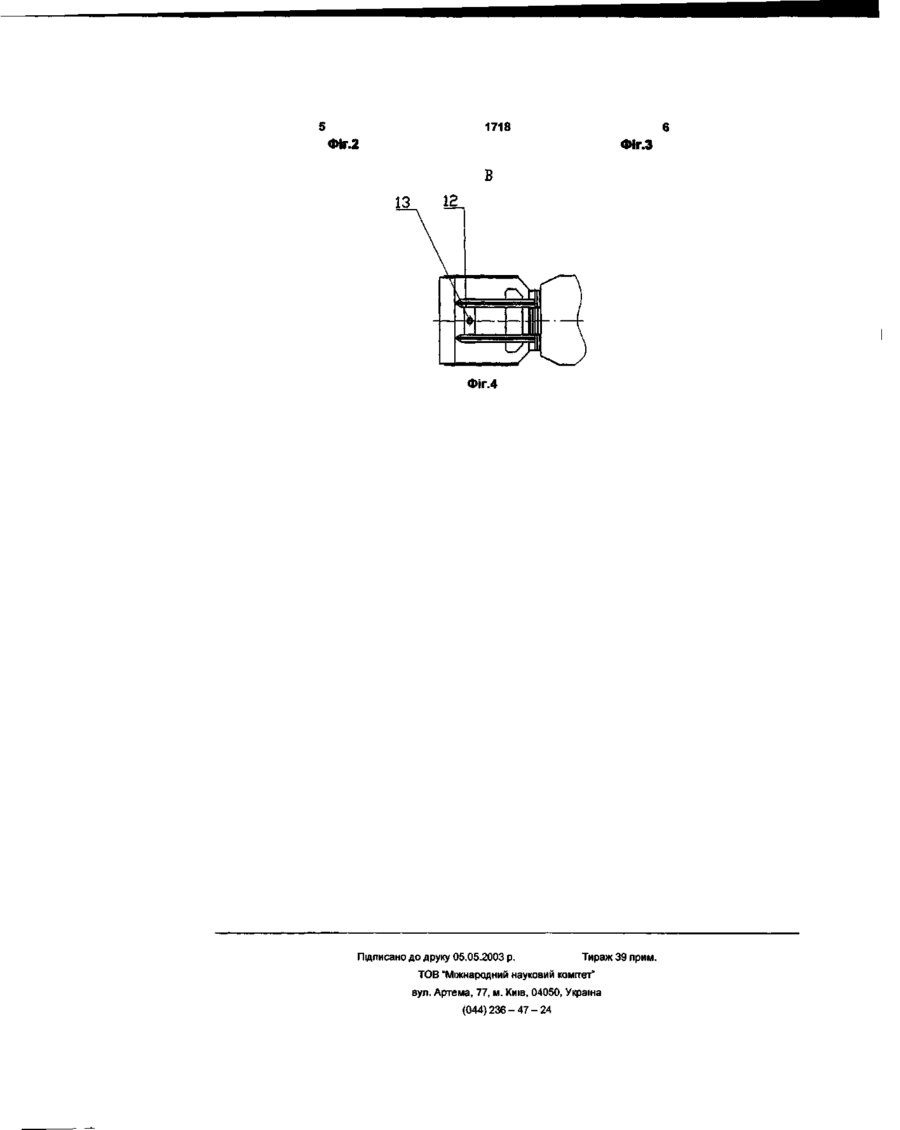

1. Секція механізованого лавового кріплення, що містить основу і перекриття, з'єднані гідростояками, механізм спрямованого переміщення секції, що включає керуючі гідродомкрати, яка відрізняється тим, що вона обладнана додатково основою передньою, шарнірно з'єднаною з основою секції, а також додатково - двома гідростояками, установленими на основі передній, а механізм спрямованого переміщення включає раму з полозами, розміщену під днищем основи передньої і з'єднану з ним за допомогою вертикального шарніра, при цьому основа передня виконана з вікном, а керуючі гідродомкрати зв'язані одними кінцями через вікно в основі передній з рамою, а іншими кінцями - з основою передньою. 2. Секція механізованого лавового кріплення за п. 1, яка відрізняється тим, що гідростояки основи передньої нахилені один до одного так, що їхні кінці, зв'язані з основою передньою, розташовані на більшій відстані від осі секції, ніж кінці, зв'язані з перекриттям. Корисна модель належить до гірничої справи і може бути використана при видобутку корисних копалин підземним способом, переважно з використанням механізованих комплексів. Відомий пристрій для керування механізованим кріпленням в площині пласта (патент RU 2109955, кл. Е21Д 23/00, 23/14, опубл. 27.04.98), що включає послідовно встановлені секції механізованого кріплення з гідростояками, розміщений уздовж секцій кріплення базовий гнучкий елемент із натяжним пристроєм, регульовані гнучкі відрізки якого зв'язані із секціями кріплення гідроциліндрами коректування. Недоліком секції є те, що в площині пласта обов'язкова наявність кута падіння пласта, у противному випадку виникає необхідність у перемонтажі гнучкого регульованого відрізка з гідроциліндром убік розвороту секції. При пересуванні кінцевих секцій кріплення із закріпленим базовим гнучким елементом не можна використовувати гідроциліндри коректування, тому розвертати їх треба за допомогою підручних засобів, що збільшує трудомісткість і знижує продуктивність праці працюючих. Найбільш близьким до запропонованого за технічною сутністю і результатом, що досягається, є комплект секцій механізованого кріплення, прийнятий за прототип (авт. свід. СРСР №1553714, кл. Е21Д 23/08, 23/14, опубл. 30.03.90), що включає секції механізованого кріплення з основами і перекриттями, зв'язаними гідростояками, механізм спрямованого переміщення секцій, що включає розсувні важелі у вигляді керуючих гідродомкратів, шарнірно зв'язаних одними кінцями з основою однієї секції, а іншими кінцями з керованими штангами, закріпленими на основі іншої секції. При цьому, штанги мають можливість повертатися в площині пласта навколо свого переднього кінця. Найбільш істотним недоліком відомого рішення є необхідність складного ручного регулювання повороту направляючих штанг, що знижує продуктивність кріплення й галузь його застосування. В основу корисної моделі поставлена задача: у секції механізованого лавового кріплення, шляхом зміни конструкції механізму спрямованого переміщення секції, забезпечити спрощення процесу спрямованого переміщення секцій, 00 1718 підвищення його продуктивності і зниження трудомісткості ручних робіт у широкій галузі застосування кріплення Поставлена задача вирішується тим, що секція механізованого лавового кріплення, що включає основу і перекриття, зв'язані пдростояками, механізм спрямованого переміщення секції, що включає керуючі гідродомкрати, ВІДПОВІДНО ДО корисної моделі, постачена додатково основою передньою, шарнірне з'єднаною з основою секції, а також додатково - двома пдростояками, установленими на основі передній, а механізм спрямованого переміщення складається з рами з полозами, розміщеної під днищем основи передньої і з'єднаної з ним за допомогою вертикального шарніра, при цьому основа передня виконана з вікном, а керуючі гідродомкрати механізму спрямованого переміщення кріплення зв'язані одними кінцями через вікно в основі передній з рамою, а іншими кінцями - з основою передньою Поставлена задача вирішується також тим, що пдростояки основи передньої нахилені один до одного так, що їхні КІНЦІ, зв'язані з основою передньою, розташовані на більшій відстані від осі секції, ніж КІНЦІ, зв'язані з перекриттям Наявність рами з полозами, розміщеної під днищем додаткової передньої основи, шарнірне зв'язаної з ним і взаємозалежної з керуючими гідродомкратами, у сукупності з додатковими пдростояками, забезпечує простоту керування спрямованим переміщенням секції кріплення і підвищення продуктивності кріплення в процесі його переміщення при різноманітних умовах застосування Сутність корисної моделі пояснюється 7 в кресленнями, на яких зображені на фіг 1 - секція лавового кріплення, загальний вид, на фіг 2 - вид А на фіг 1, на фіг 3 - вид Б на фіг 1, на фіг 4 - вид В на фіг 1 Секція лавового кріплення складається з перекриття переднього 1, перекриття заднього 2, перекриття огороджувального 3, траверс 4, 5, основи передньої 6, основи середньої 7, основи задньої 8, пдростояків 9, 10 і механізму пересування секції 11 На основі передній 6 змонтований механізм спрямованого переміщення секції, що складається з рами з полозами 12, яка знаходиться під днищем основи, з'єднаної з ним вертикальним шарніром 13 і постачена вушком 14 Вушко 14 через вікно в днищі основи з'єднане осями 15 зі штоками двох керуючих гідродомкратів 16, циліндри яких за допомогою осей 17 закріплені у вушках 18 основи Циліндри похилих пдростояків 9 осями 19 з'єднані з основою передньою 6, а штоки осями 20 закріплені на перекритті 1 Пристрій працює в такий спосіб При необхідності коректування положення секції необхідно під час руху секції розгорнути керуючими гідродомкратами 16 раму з полозами 12 відносно основи передньої 6 убік повороту секції Полози уріжуться в підошву і розгорнуть секцію в необхідному напрямку Для того, щоб не відбувся перехрест перекриттів передніх 1 секцій, що пересувається і що стоять поруч , необхідно, керуючи пдростояками 9, змістити перекриття 1 у необхідне положення Таким чином, використання корисної моделі в кінцевих секціях кріплення, дозволить швидко і надійно здійснювати кріплення кінцевої ділянки лави при и часто змінюваній довжині і 8 ю г и ю з ФІГ.1 18 17 16 15 14 1718 Фіг.2 Фіг.З В 13 12 Фіг.4 Підписано до друку 05.05.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
