Пристрій для визначення місцезнаходження металевих сторонніх тіл в тканинах організму

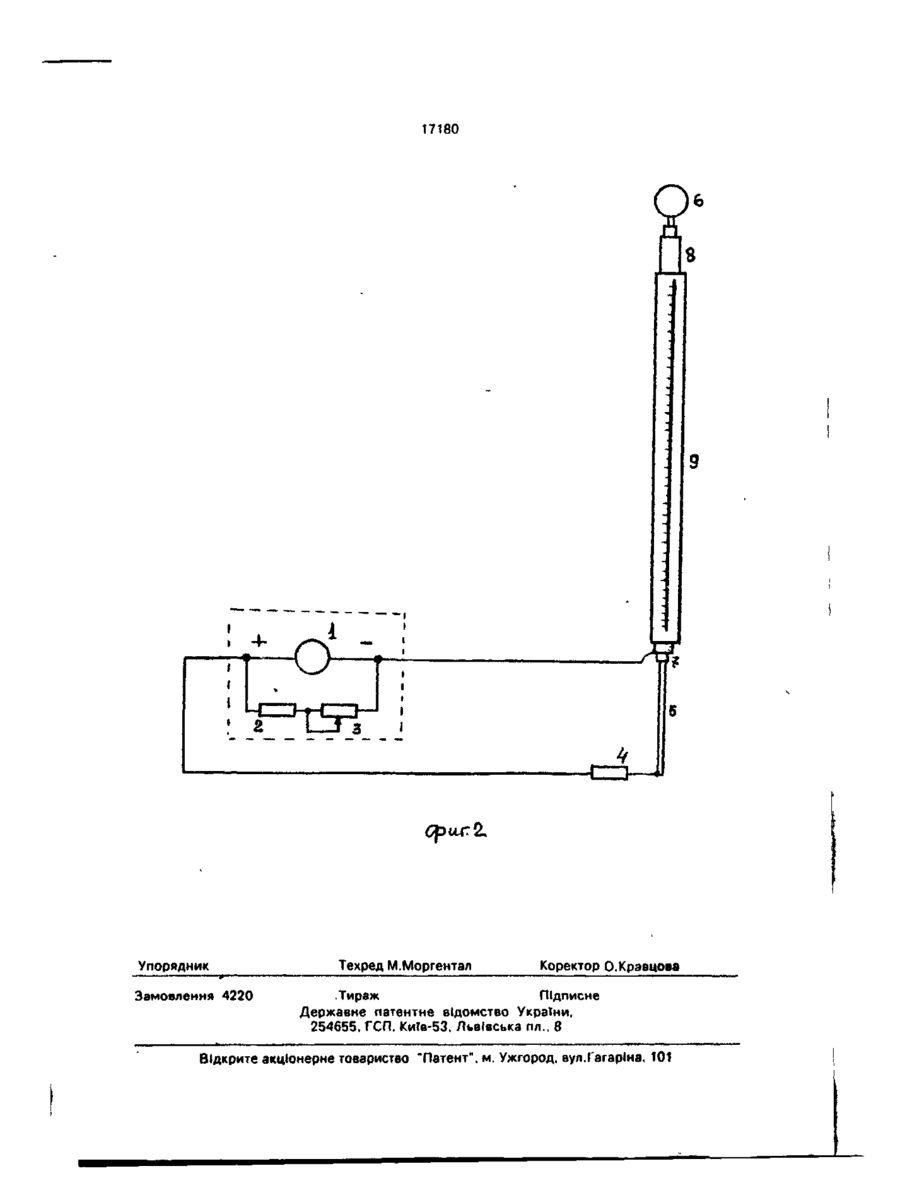

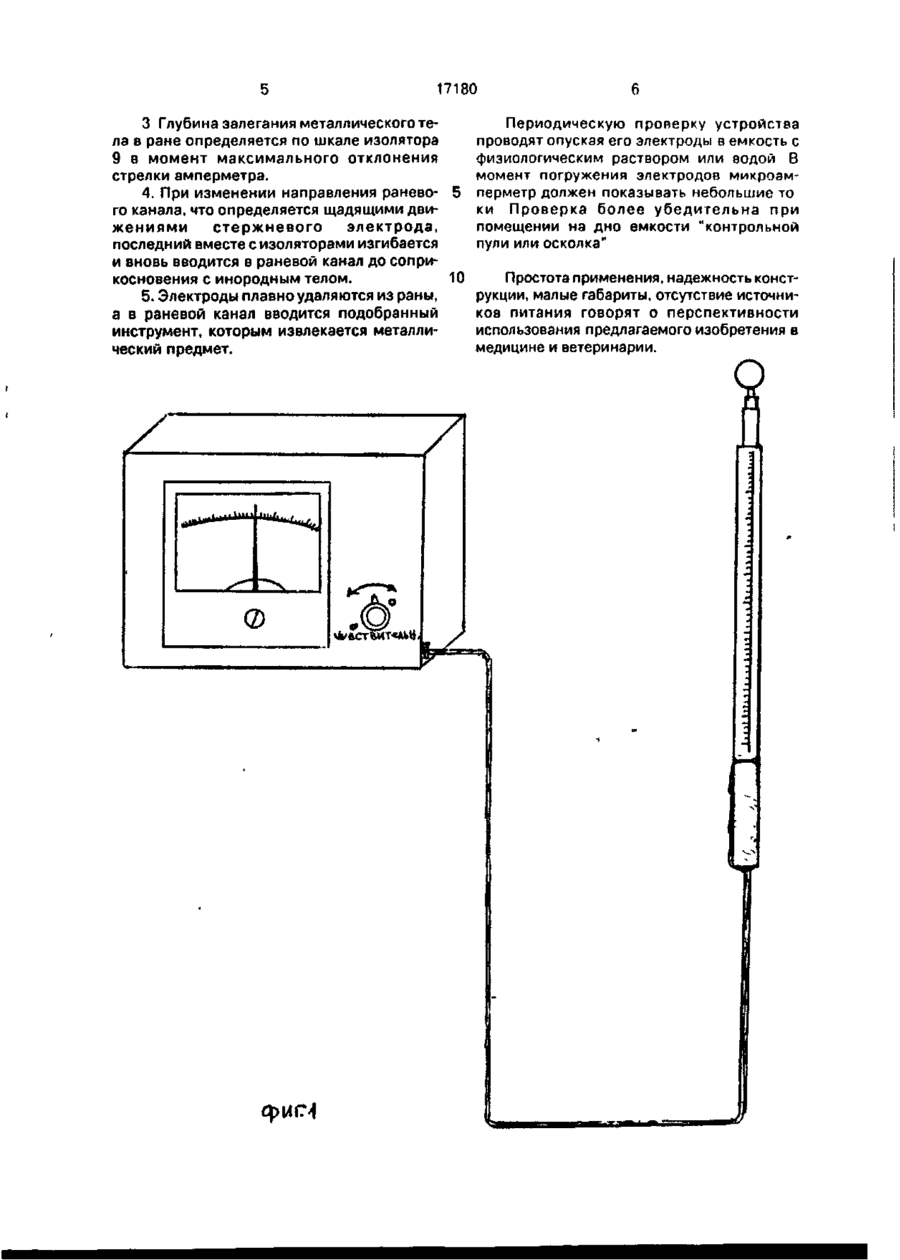

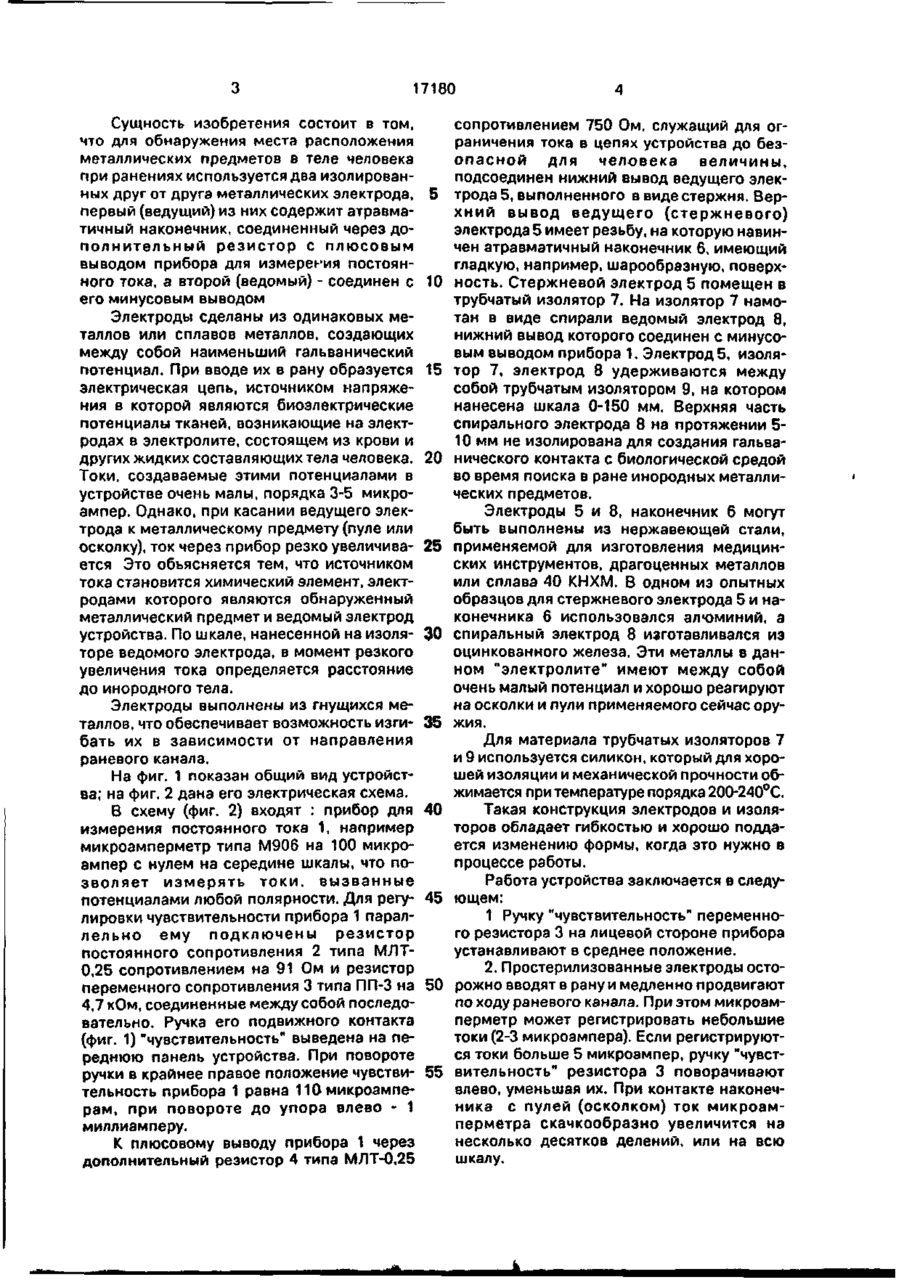

„„UA,,,, УКРАЇНА 6 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО 17180 А А 61 В 5/06 ОПИС ДО ПАТЕНТУ НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України N* 3769-ХІІ від 23 XI! 1993 р Публікується в редакції заявника (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ МІСЦЕЗНАХОДЖЕННЯ МЕТАЛЕВИХ СТОРОННІХ ТІЛ В ТКАНИНАХ ОРГАНІЗМУ 1 (21)95062990 (22)26.06.95 (24)18.03.97 (46)31.10.97. Бюл. Ns5 (47)18.03.97 (72)Ткаченко Володимир Миколайович, Хаспфсов Микола Іванович (73) Ткаченко Володимир Миколайович (UA), Хаспеков Микола Іванович (UA) (57) 1. Устройство для определения местонахождения металлических инородных тел в тканях организма, о т л и ч а ю щ е е с я тем, что содержит электрически изолированные друг от друга два электрода из металлов, создающих между собой в биологической среде наименьший гальванический потен циал, резко увеличивающийся при контакте одного из них с инородным металлическим телом, и подключенных через переменный и постоянные резисторы к разным выводам прибора для измерения постоянного тока, 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что один из электродов содержит атравматичный, разной формы съемный наконечник. 3. Устройство по пп. 1 и 2. о т л и ч а ю щ е е с я тем, что на поверхности наружного электроизолятора нанесена шкала с делениями. 4. Устройство по пп. 1-3. о т л и ч а ю щ е е с я тем, что электроды и электроизоляторы выполнены из гнущихся материалов. С > со о Устройство предназначено для использования в медицине и ветеринарии. Оно позволяет обнаружить и определить место расположения металлических предметов в глубоких и труднодоступных ранах человека и животных. Известны устройства по авт.св, СССР Ns 65694, 198512. 200114, кл. А 61 В 5/06, которые служат для определения места расположения металлических предметов в теле человека. Наиболее близким по своему назначению является устройство по авт.св. СССР fsfe 198512, кл. А 61 В 5/06, которое позволяет обнаружить различные металлические предметы по срыву звуковых колебаний, проис ходящих при сближении к металлическим предметам специального высокочастотного щупа, имеющего на вводимом конце обмотку из изолированной, провода. Основными недостатками этого устройства является конструктивная сложность, малая надежность из-за большого количества элементов и зависимость чувствительности o f напряжения источников питания, что затрудняет его-применение в полевых условиях Целью настоящего изобретения является создание простого устройства для определения места р а с п о л о ж е н и я металлических предметов при ранениях, не имеющего перечисленных недостатков и пригодного применения в полевых условиях. 17180 Сущность изобретения состоит в том, что для обнаружения места расположения металлических предметов в теле человека при ранениях используется два изолированных друг от друга металлических электрода, 5 первый (ведущий) из них содержит атравматичный наконечник, соединенный через дополнительный резистор с плюсовым выводом прибора для измерения постоянного тока, а второй (ведомый) - соединен с 10 его минусовым выводом Электроды сделаны из одинаковых металлов или сплавов металлов, создающих между собой наименьший гальванический потенциал. При вводе их в рану образуется 15 электрическая цепь, источником напряжения в которой являются биоэлектрические потенциалы тканей, возникающие на электродах в электролите, состоящем из крови и других жидких составляющих тела человека. 20 Токи, создаваемые этими потенциалами в устройстве очень малы, порядка 3-5 микроампер. Однако, при касании ведущего электрода к металлическому предмету (пуле или осколку), ток через прибор резко увеличива- 25 ется Это объясняется тем, что источником тока становится химический элемент, электродами которого являются обнаруженный металлический предмет и ведомый электрод устройства. По шкале, нанесенной на изоля- 30 торе ведомого электрода, в момент резкого увеличения тока определяется расстояние до инородного тела. Электроды выполнены из гнущихся металлов, что обеспечивает возможность изги- 35 бать их в зависимости от направления раневого канала. На фиг. 1 показан общий вид устройства; на фиг. 2 дана его электрическая схема. В схему (фиг. 2) входят : прибор для 40 измерения постоянного тока 1, например микроамперметр типа М906 на 100 микроампер с нулем на середине шкалы, что позволяет измерять токи, вызванные потенциалами любой полярности. Для регу- 45 лировки чувствительности прибора 1 параллельно ему подключены резистор постоянного сопротивления 2 типа МЛТ0,25 сопротивлением на 91 Ом и резистор переменного сопротивления 3 типа ПП-3 на 50 4,7 кОм, соединенные между собой последовательно. Ручка его подвижного контакта (фиг. 1) "чувствительность" выведена на переднюю панель устройства. При повороте ручки в крайнее правое положение чувстви- 55 тельность прибора 1 равна 110 микроамперам, при повороте до упора влево - 1 миллиамперу. К плюсовому выводу прибора 1 через дополнительный резистор 4 типа МЛТ-0,25 сопротивлением 750 Ом, служащий для ограничения тока в цепях устройства до безопасной для человека величины, подсоединен нижний вывод ведущего электрода 5, выполненного в виде стержня. Верхний вывод ведущего (стержневого) электрода 5 имеет резьбу, на которую навинчен атравматичный наконечник 6, имеющий гладкую, например, шарообразную, поверхность. Стержневой электрод 5 помещен в трубчатый изолятор 7. На изолятор 7 намотан в виде спирали ведомый электрод 8, нижний вывод которого соединен с минусовым выводом прибора 1. Электрод 5, изолятор 7, электрод 8 удерживаются между собой трубчатым изолятором 9, на котором нанесена шкала 0-150 мм. Верхняя часть спирального электрода 8 на протяжении 510 мм не изолирована для создания гальванического контакта с биологической средой во время поиска в ране инородных металлических предметов. Электроды 5 и 8, наконечник б могут быть выполнены из нержавеющей стали, применяемой для изготовления медицинских инструментов, драгоценных металлов или сплава 40 КНХМ. В одном из опытных образцов для стержневого электрода 5 и наконечника б использовался алюминий, а спиральный электрод 8 изготавливался из оцинкованного железа. Эти металлы в данном "электролите" имеют между собой очень малый потенциал и хорошо реагируют на осколки и пули применяемого сейчас оружия. Для материала трубчатых изоляторов 7 и 9 используется силикон, который для хорошей изоляции и механической прочности обжимается при температуре порядка 200-240°С. Такая конструкция электродов и изоляторов обладает гибкостью и хорошо поддается изменению формы, когда это нужно в процессе работы. Работа устройства заключается в следующем: 1 Ручку "чувствительность" переменного резистора 3 на лицевой стороне прибора устанавливают в среднее положение. 2. Простерилизованные электроды осторожно вводят в рану и медленно продвигают по ходу раневого канала. При этом микроамперметр может регистрировать небольшие токи (2-3 микроампера). Если регистрируются токи больше 5 микроампер, ручку "чувствительность" резистора 3 поворачивают влево, уменьшая их. При контакте наконечника с пулей (осколком) ток микроамперметра скачкообразно увеличится на несколько десятков делений, или на всю шкалу. 17180 3 Глубина залегания металлического теПериодическую проверку устройства ла в ране определяется по шкале изолятора проводят опуская его электроды в емкость с 9 в момент максимального отклонения физиологическим раствором или водой В момент погружения электродов микроамстрелки амперметра. перметр должен показывать небольшие то 4. При изменении направления раневоки Проверка более убедительна при го канала, что определяется щадящими двипомещении на дно емкости "контрольной жениями стержневого электрода, пули или осколка" последний вместе с изоляторами изгибается и вновь вводится в раневой канал до соприПростота применения, надежность конст10 косновения с инородным телом. рукции, малые габариты, отсутствие источни5. Электроды плавно удаляются из раны, ков питания говорят о перспективности а в раневой канал вводится подобранный использования предлагаемого изобретения в инструмент, которым извлекается металлимедицине и ветеринарии. ческий предмет. 17180 4 Упорядник Замовлення 4220 о і Техред М.Моргентал Коректор О.Кравцова .Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиГв-53. Львівська пя., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна. 101
