Пристрій для пошуку біологічно активних точок і реєстрації їх параметрів

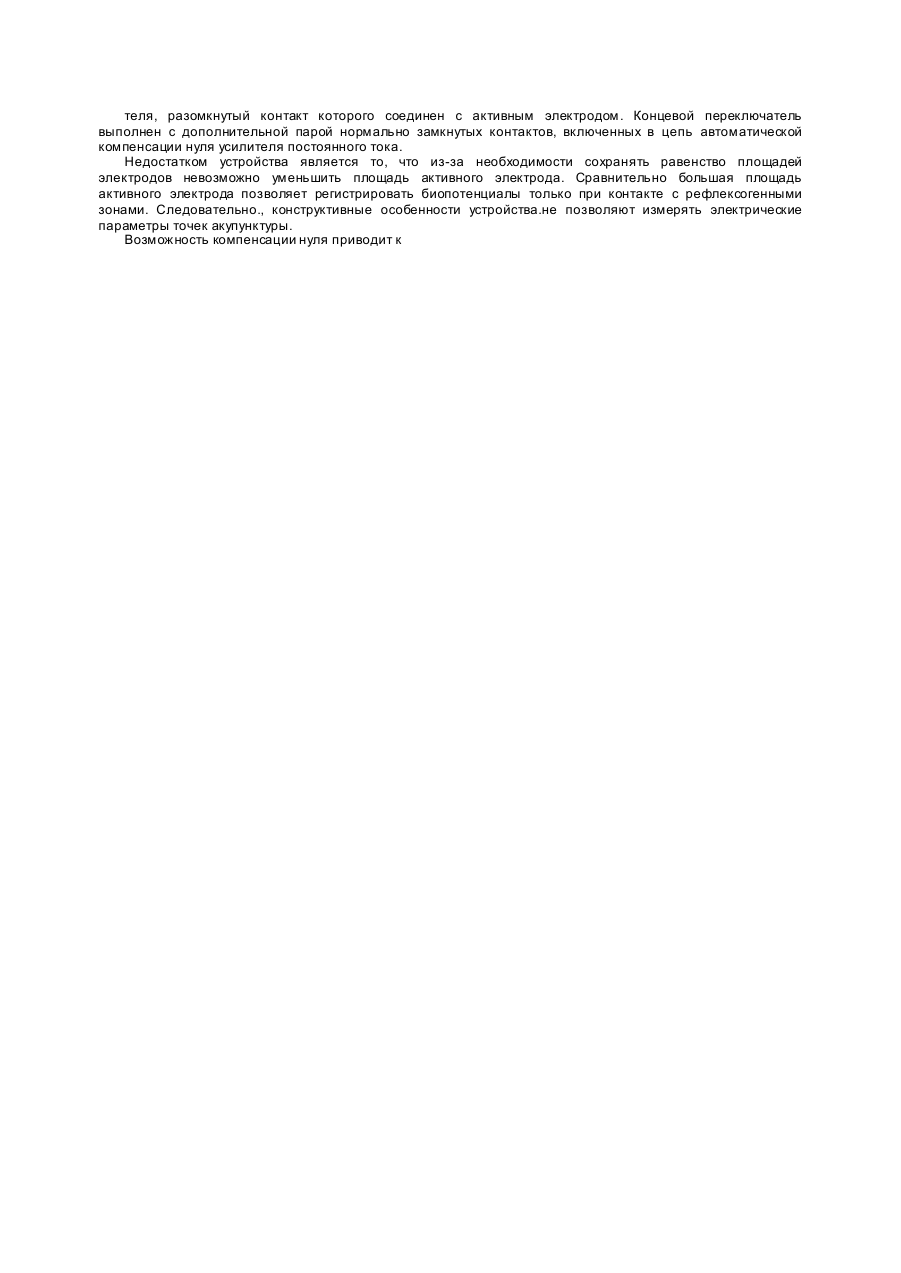

Изобретение относится к медицинской технике, а именно к приборам для измерения и контроля психофизиологических показателей состояния человека, и может быть использовано в диагностических и физиотерапевтических целях. Известно устройство для регистрации биопотенциалов, содержащее два индифферентных электрода, укрепленных на цилиндрическом корпусе, и активный электрод. расположенный на подвижном в осевом направлении держателе. Держатель активного электрода механически связан с концевым переключателем. Вход усилителя постоянного тока соединен с одним из индифферен-тных электродов через нормально замкнутые контакты концевого переключа теля, разомкнутый контакт которого соединен с активным электродом. Концевой переключатель выполнен с дополнительной парой нормально замкнутых контактов, включенных в цепь автоматической компенсации нуля усилителя постоянного тока. Недостатком устройства является то, что из-за необходимости сохранять равенство площадей электродов невозможно уменьшить площадь активного электрода. Сравнительно большая площадь активного электрода позволяет регистрировать биопотенциалы только при контакте с рефлексогенными зонами. Следовательно., конструктивные особенности устройства.не позволяют измерять электрические параметры точек акупунктуры. Возможность компенсации нуля приводит к усложнению конструктивных элементов и электронной части устройства. Однако, не исключена возможность поляризации электродов и ткани биообъекта в процессе исследований. Задачей изобретения является снижение погрешности измерения путем уменьшения влияния эффекта поляризации электродов. Это достигается тем, что в устройстве для поиска биологически активных точек и регистрации их параметров, содержащем два индифферентных электрода, укрепленных на цилиндрическом корпусе, внутри которого соосно размещен подвижный держатель с активным электродом, механически связанный с концевым переключателем, через контакты которого электроды соединены с усилителем, подключенным к регистратору, согласно изобретению индифферентные электроды выполнены кольцевыми из металлов с различными электрохимическими потенциалами, активный электрод выполнен в виде наконечника из материала с величиной электрохимического потенциала, находящейся между значениями электрохимических потенциалов материалов индифферентных электродов, усилитель выполнен дифференциальным, при этом один его вход соединен непосредственно с активным электродом, а другой вход - через нормально замкнутый и нормально разомкнутый контакты переключателя с соответствующими индифферентными электродами. На чертеже представлена конструктивная схема устройства. Устройство для поиска биологически активных точек и регистрации их параметров содержит цилиндрический корпус 1, на котором укреплены индифферентные электроды 2, 3, которые выполнены кольцевыми и расположены на расстоянии, позволяющем перекрывать ладонью оба электрода. Внутри корпуса 1 размещен с возможностью перемещения в осевом направлении держатель 4 активного электрода 5. Держатель 4 подпружинен с помощью пружины 6. Индифферентные электроды 2, 3 выполнены из металлов с различными электрохимическими потенциалами. Активный электрод 5 выполнен в виде наконечника из материала с величиной электрохимического потенциала, находящегося между значениями электрохимических потенциалов материалов индифферентных электродов. Внутри корпуса 1 установлен дифференциальный усилитель 7. один вход которого соединен непосредственно с активным электродом 5, а другой вход - с нормально замкнутыми контактами 8. 9 и нормально разомкнутыми контактами 10, 11. Торец держателя 4 через концевой переключатель механически связан с контактами 8, 9 и 10, 11. Индифферентный электрод 2 соединен с контактом 8, индифферентный электрод 3 соединен с контактом 10. Сигнал с дифференциального усилителя 7 поступает на регистрирующий прибор типа микроамперметра блока регистрации (на чертеже не показан), д Работа устройства для поиска биологически активных точек и регистрации их параметров осуществляется следующим образом. Испытуемый зажимает ладонью корпус 1 устройства так, чтобы перекрыть кольцевые индифферентные электроды 2, 3, и касается кожи активным электродом 5, осуществляя поиск биологически активных точек по максимальным отклонениям стрелки микроамперметра (с "О" по центру шкалы) блока регистрации, подключенного к выходу дифференциального усилителя 7. В это время активный электрод 5 подключен к неинвертирующему входу ди фференциального усилителя 7, а индифферентный электрод 2 через нормально замкнутые контакты 8, 9 к инвертирующему входу усилителя 7. Когда найдена биологически активная точка, осуществляют более полное прижатие активного электрода 5 (до упора) и регистрируют параметры (потенциал) биологически активной точки перед срабатыванием переключателя и после него. После срабатывания переключателя размыкаются контакты 8, 9 и замыкаются контакты 10, 11 и ко второму входу ди фференциального усилителя 7 подключается индифферентный электрод 3. После включения в рабочий режим второго индифферентного электрода 3, ток во внешней цепи будет протекать в противоположном направлении. Поочередное включение индифферентных электродов в рабочий режим поиска биологически активных точек позволяет снизить погрешность измерений за счет уменьшения влияния эффекта поляризации электродов. И таким образом, уменьшается влияние эффекта поляризации электродов. Подбор разности величин электрохимических потенциалов материалов электродов позволяет регулировать уровень выходного сигнала и создает возможность работы устройства в автономном режиме.
