Пристрій для захисту трифазного асинхронного двигуна від обрива фази
Номер патенту: 1746
Опубліковано: 25.10.1994
Формула / Реферат
Устройство для защиты трехфазного асинхронного электродвигателя от обрыва фазы, содержащее контактор с выводами силовых контактов для включения в фазные провода, питающие электродвигатель, цепь управления контактором, состоящую из последовательно включенных между собой кнопки «Стоп» и кнопки «Пуск», зашунтированной блок-контактом контактора, катушки контактора, при этом первый вывод цепи управления со стороны кнопки «Стоп» соединен с клеммой для подключения к фазному проводу сети, двухполупериодный выпрямитель, один из входных выводов которого соединен с клеммой для соединения с фазным выводом электродвигателя, конденсатор и тиристор, отличающееся тем, что, с целью повышения надежности, оно дополнительно снабжено вторым и третьим двухполупериодными выпрямителями, вторым и третьим конденсаторами, шестью нагрузочными резисторами, промежуточным реле с механическим удерживанием во включенном положении и кнопкой ручного возврата реле, через размыкающий контакт которого второй вывод цепи управления контактором со стороны катушки контактора соединен с первым выводом замыкающего контакта и с клеммой для соединения с другим фазным проводом сети, второй вывод замыкающего контакта промежуточного реле через сигнальный элемент соединен с первым выводом цепи управления контактором, катушка промежуточного реле одним выводом соединена с анодом тиристора, а другим — с плюсовым выводом первого двухполупериодного выпрямителя, минусовой вывод которого объединен с минусовыми выводами второго и третьего двухполупериодных выпрямителей и соединен с катодом тиристора, первые входные выводы второго и третьего выпрямителей соединены с клеммами для соединения с вторым и третьим фазными выводами электродвигателя, вторые входные выводы всех трех выпрямителей объединены и соединены с клеммой для подключения к нейтрали статорных обмоток электродвигателя, при этом каждый из выпрямителей нагружен двумя последовательно включенными нагрузочными резисторами, общие точки первого и второго, третьего и четвертого, пятого и шестого нагрузочных резисторов соединены с первыми выводами первого, второго и третьего конденсаторов соответственно, а вторые выводы конденсаторов объединены и соединены с управляющим электродом тиристора.

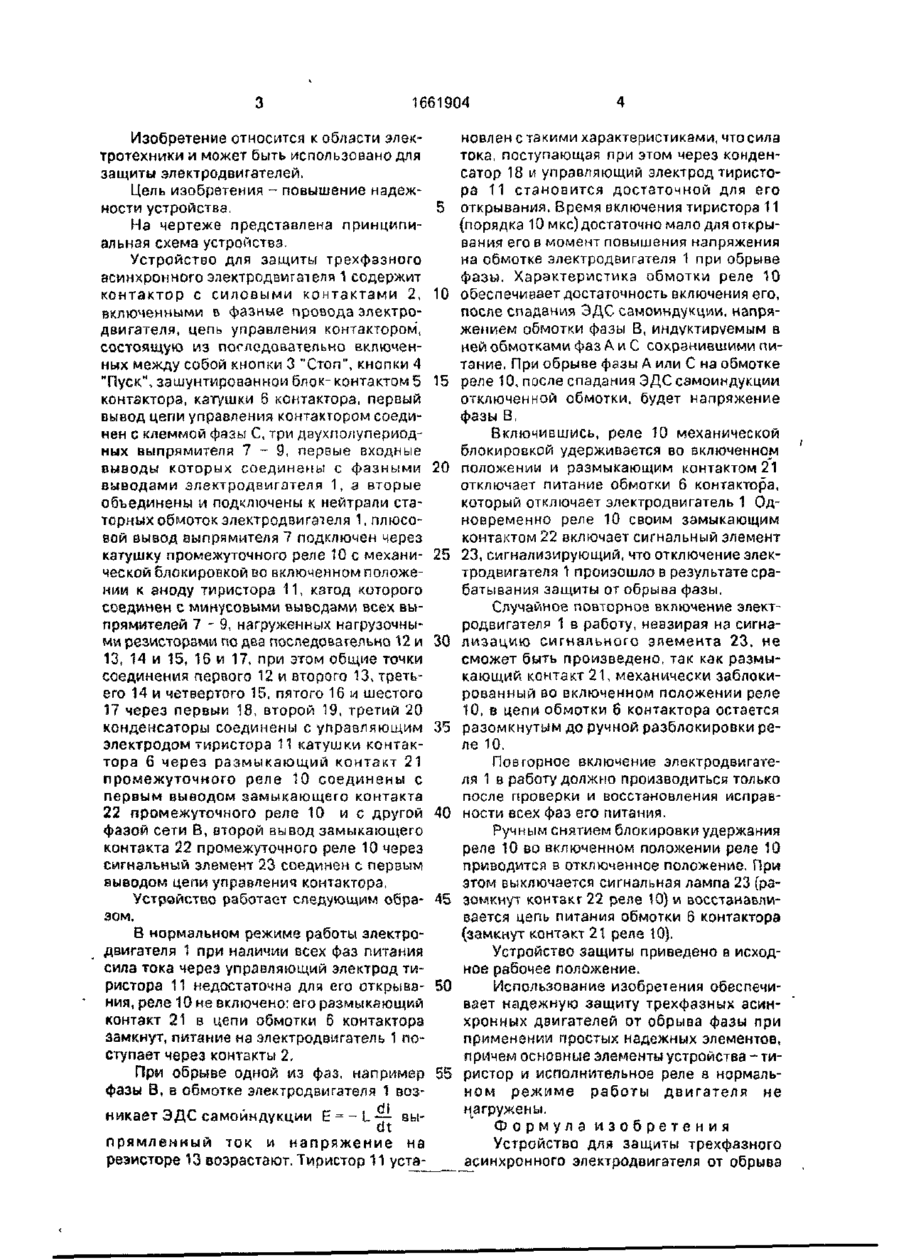

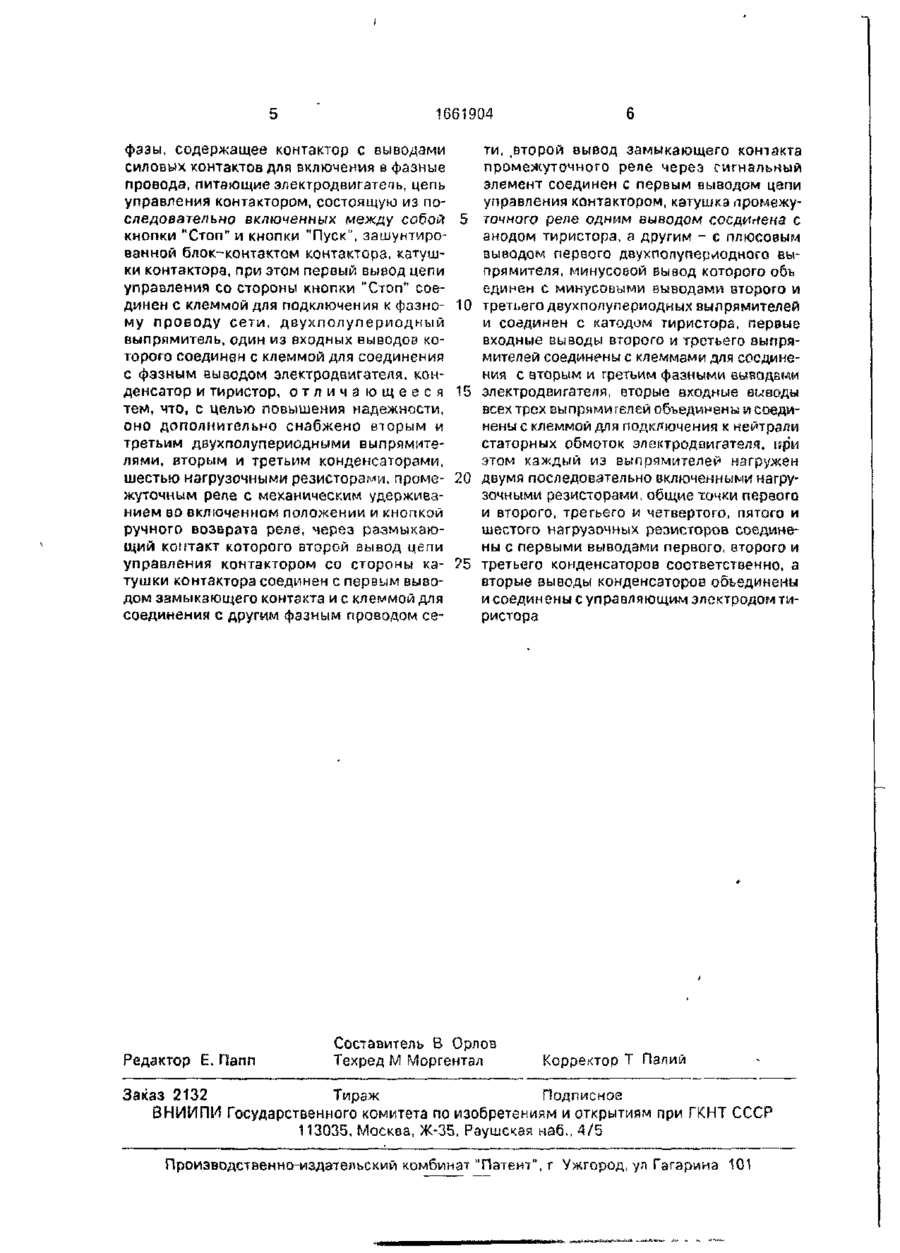

Текст
СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (11)
ДивитисяДодаткова інформація
Назва патенту англійськоюProtection device for three-phase asynchronous motor from one-phase open fault
Автори англійськоюBrusov Serhii Andriiovych, Brusov Serhii Serhiiovych
Назва патенту російськоюУстройство для защиты трехфазного асинхронного двигателя от обрыва фазы
Автори російськоюБрусов Сергей Андреевич, Брусов Сергей Сергеевич
МПК / Мітки
МПК: H02H 7/09
Мітки: асинхронного, захисту, двигуна, фазі, пристрій, трифазного, обрива
