Пристрій для вилучення надлишка мастила з полоси

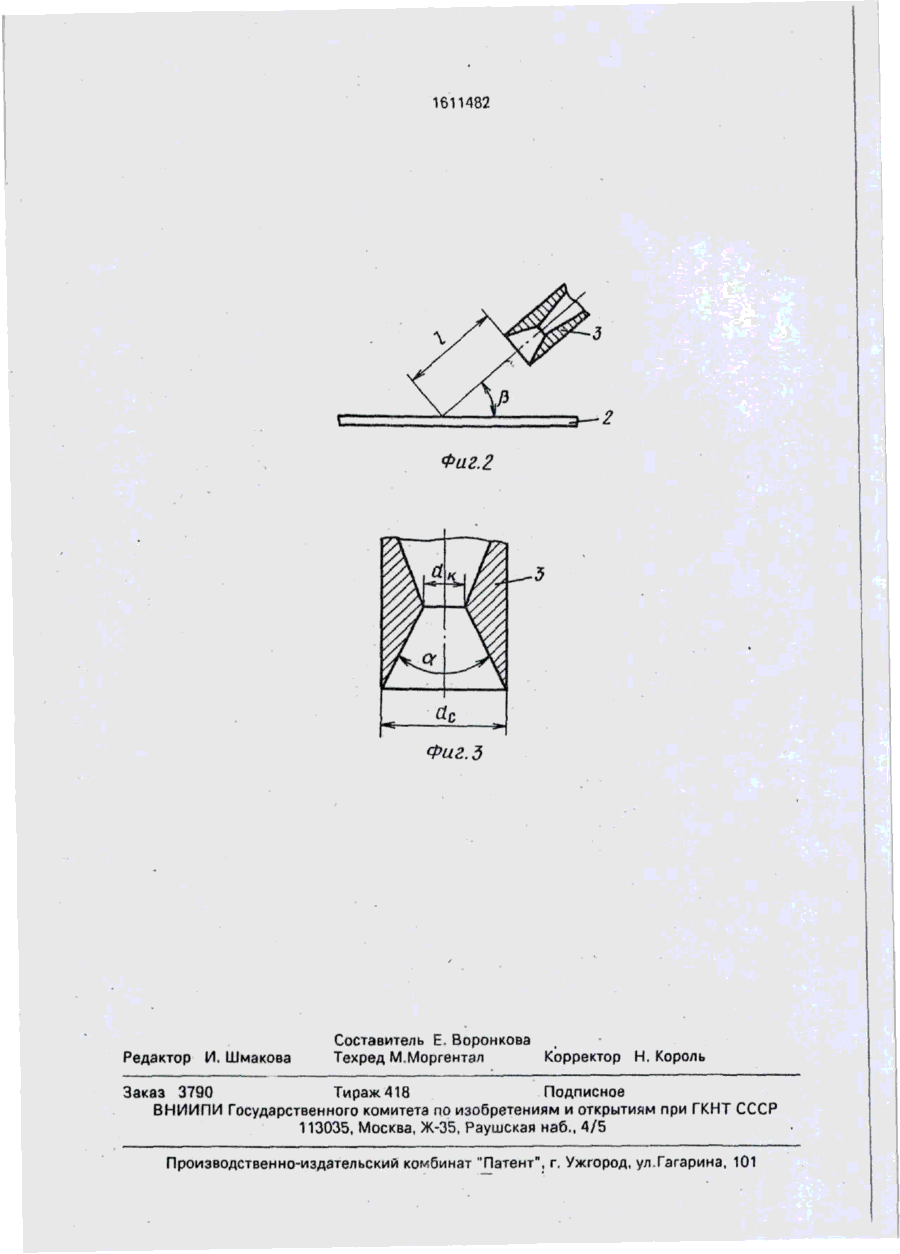

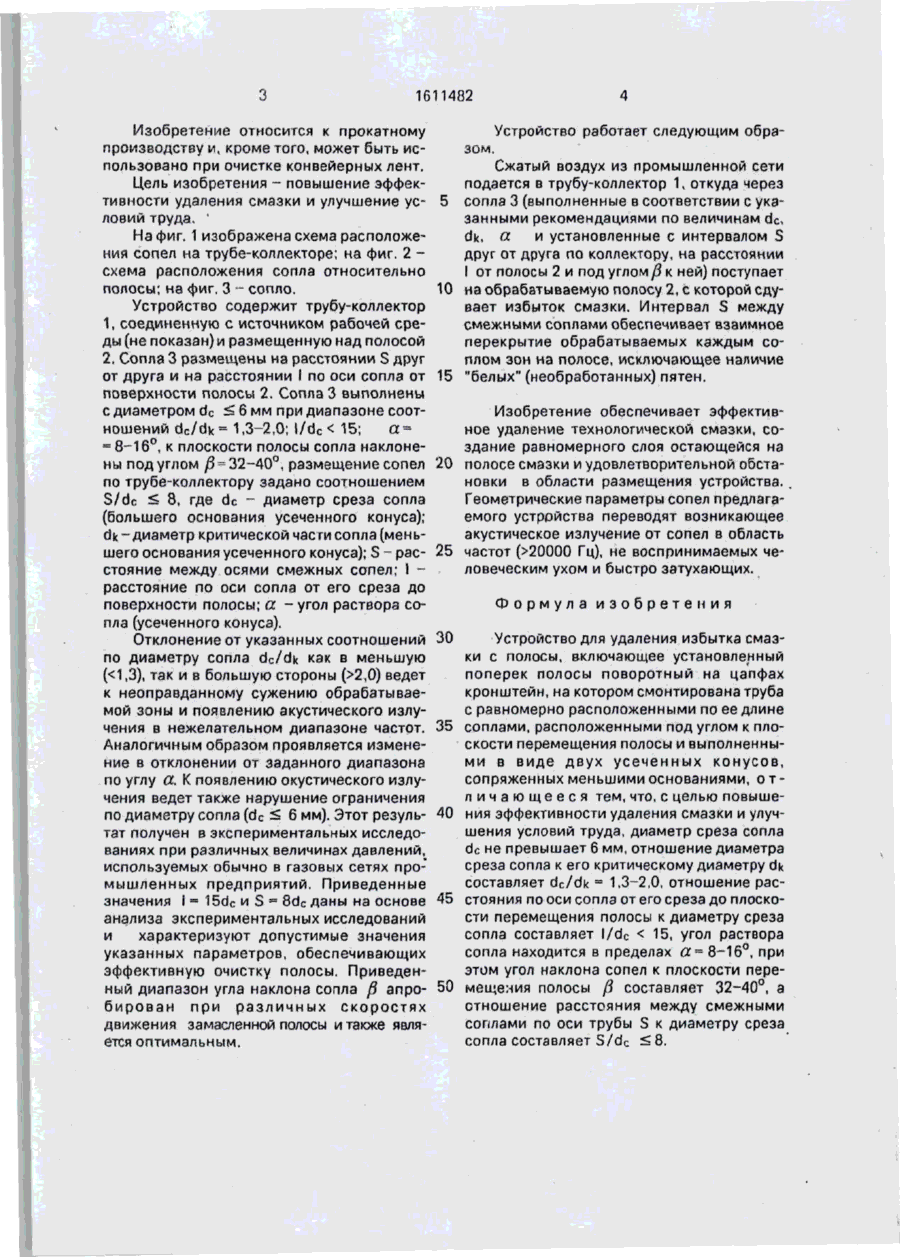

Изобретение относится к прокатному производству и может быть использовано при очистке конвейерных лент. Цель изобретения - повышение эффективности удаления смазки и улучшение условий труда. Труба-коллектор 1 соединена с источником л рабочей среды л размещена над полосой 2. Сопла 3 размещены на расстоянии & друг о\ друга и на расстоянии I по оси сопла от поверхности полосы 2. Сопла 3 выполнены со следующими соотношениями; диаметр среза сопла d c = 6 мм; , с - 1,3-2, где йк диаметр критической части сопла; —г~< 15; Ос угол раствора сопла а= 8-16°, а угол наклона оси сопла к плоскости полосы /?= 32-40°. Через сопла происходит сдув избытка смазки. Указанный выбор размеров сопел и их расположение обеспечивает полную эффективную обработку всей поверхности, создает равномерный слой остающейся смазки и обеспечивает улучшение условий труда за счет акустического излучения от сопел в области частот, не воспринимаемых человеческим ухом и быстро затухающих. 3 мл. —Г ;: ЧЕЙ .і 1611482 Изобретение относится к прокатному производству и, кроме того, может быть использовано при очистке конвейерных лент. Цель изобретения - повышение эффективности удаления смазки и улучшение ус- 5 ловий труда. ' На фиг. 1 изображена схема расположения сопел на трубе-коллекторе; на фиг. 2 схема расположения сопла относительно полосы; на фиг. 3 - сопло. 10 Устройство содержит трубу-кол лектор 1, соединенную с источником рабочей среды (не показан) и размещенную над полосой 2. Сопла 3 размещены на расстоянии S друг от друга и на расстоянии I по оси сопла от 15 поверхности полосы 2. Сопла 3 выполнены с диаметром dc < 6 м м при диапазоне соотношений d c /dk= 1.3-2,0; l/d c < 15; а= = 8-16°, к плоскости полосы сопла наклонены под углом /3 = 32-40°, размещение сопел 20 по трубе-коллектору задано соотношением S/dc ^ 8, где dc - диаметр среза сопла (большего основания усеченного конуса); dk - диаметр критической части сопла (меньшего основания усеченного конуса); S - рас- 25 стояние между осями смежных сопел; I расстояние по оси сопла от его среза до поверхности полосы; а - угол раствора сопла (усеченного конуса). Устройство работает следующим образом. Сжатый воздух из промышленной сети подается в трубу-коллектор 1, откуда через сопла 3 (выполненные в соответствии с указанными рекомендациями по величинам dc, dk, (X и установленные с интервалом S друг от друга по коллектору, на расстоянии I от полосы 2 и под угломр к ней) поступает на обрабатываемую полосу 2, с которой сдувает избыток смазки. Интервал S между смежными соплами обеспечивает взаимное перекрытие обрабатываемых каждым соплом зон на полосе, исключающее наличие "белых" (необработанных) пятен. Отклонение от указанных соотношений по диаметру сопла dc/dk как в меньшую (2,0) ведет к неоправданному сужению обрабатываемой зоны и появлению акустического излучения в нежелательном диапазоне частот. Аналогичным образом проявляется изменение в отклонении от заданного диапазона по углу а. К появлению окустического излучения ведет также нарушение ограничения по диаметру сопла (d c ^ 6 мм). Этот результат получен в экспериментальных исследованиях при различных величинах давлений, используемых обычно в газовых сетях промышленных предприятий. Приведенные значения I = 15dc и S = 8d c даны на основе анализа экспериментальных исследований и характеризуют допустимые значения указанных параметров, обеспечивающих эффективную очистку полосы. Приведенный диапазон угла наклона сопла ft зпробирован при различных скоростях движения замасленной полосы и также является оптимальным. Устройство для удаления избытка смазки с полосы, включающее установленный поперек полосы поворотный на цапфах кронштейн, на котором смонтирована труба с равномерно расположенными по ее длине соплами, расположенными под углом к плоскости перемещения полосы и выполненными в виде двух усеченных конусов, сопряженных меньшими основаниями, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности удаления смазки и улучшения условий труда, диаметр среза сопла dc не превышает 6 мм, отношение диаметра среза сопла к его критическому диаметру dk составляет dc/dk = 1,3-2,0, отношение расстояния по оси сопла от его среза до плоскости перемещения полосы к диаметру среза сопла составляет l/d c 20000 Гц), не воспринимаемых человеческим ухом и быстро затухающих, Формула изобретения 1611482 \ Фаг. 2 Фиг. 3 Редактор И. Шмакова Составитель Е. Воронкова Техред М.Моргентал Корректор Н. Король Заказ 3790 Тираж 418 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
