Пристрій імпульсного метання рідини

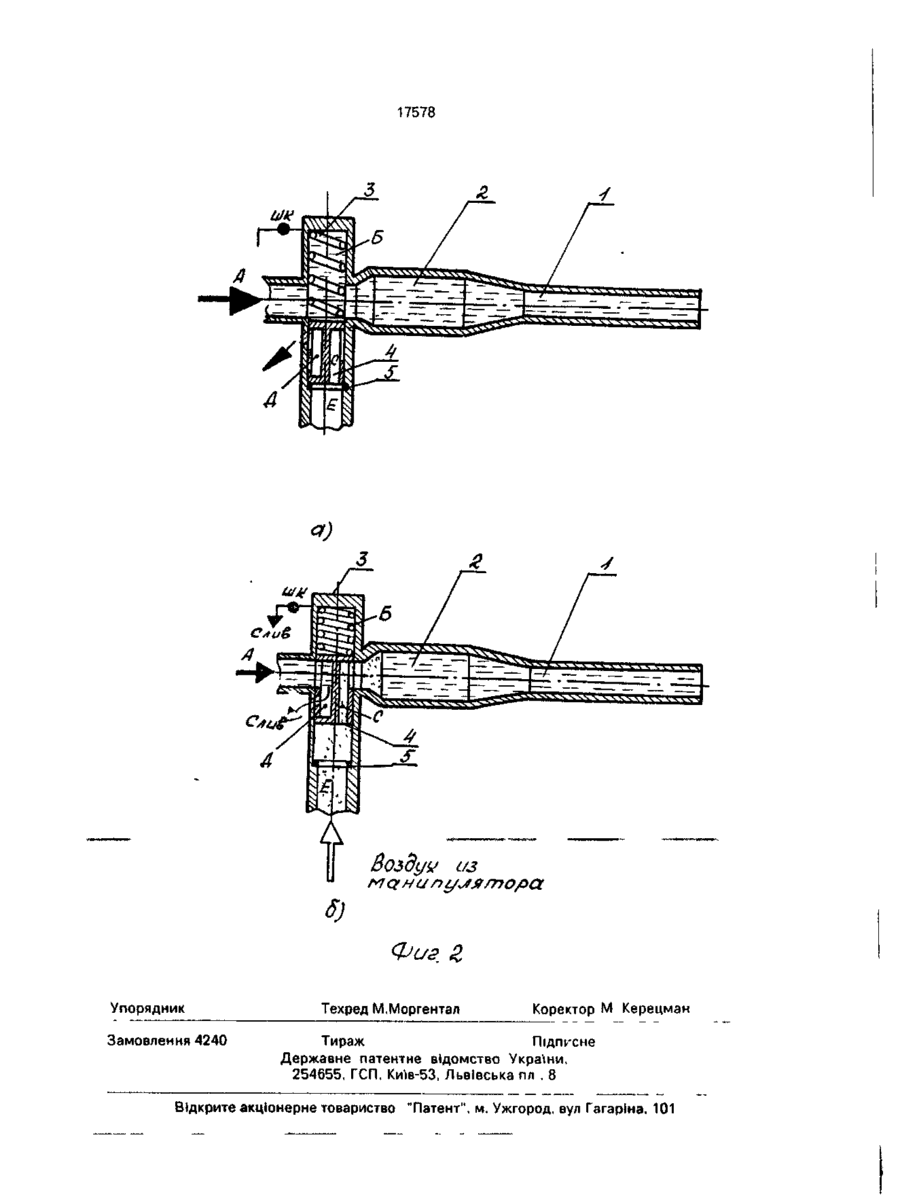

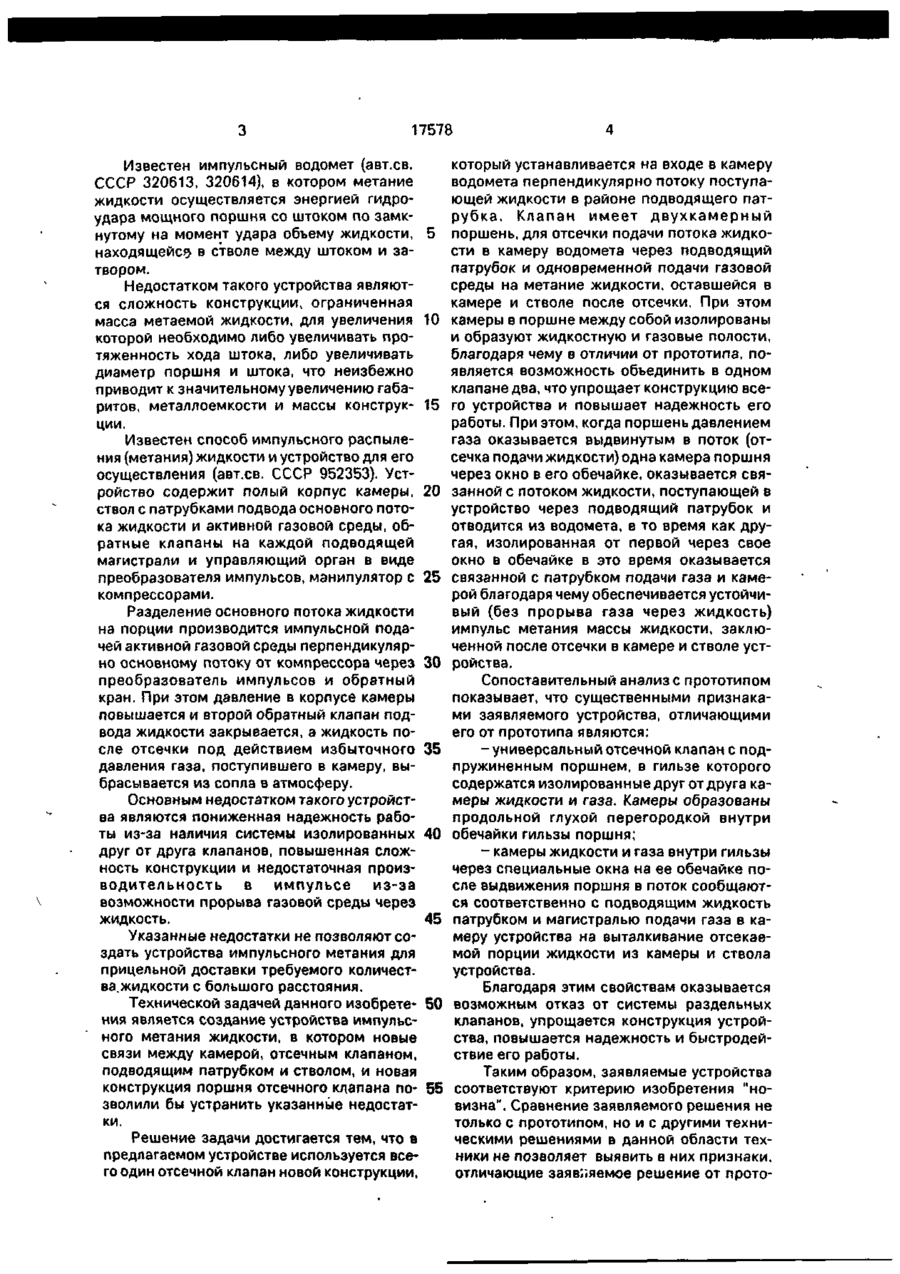

1. Устройство импульсного метания жидкости, содержащее полый корпус камеры, ствол с соплом, патрубки подачи жидкого и сжатого газа и манипулятор, о т л и ч а ю щ е е с я тем. что используется один клапан отсечный, устанавливаемый на входе в каме ру и отсекающий в момент метания подачу жидкости в камеру, но обеспечивающий подачу сжатого газа в камеру на метание 2. Устройство импульсного метания жидкости по п 1, о т л и ч а ю щ е е с я тем, что подпр жиненный поршень отсечного клапана содержит изолированные друг от друга полости жидкости и газа, размещенные внутри гильзы поршня, которые через специальные окна в обечайке гильзы в момент перекрытия поршнем движения потока жидкости в камеру соответственно сообщаются с патрубком подачи жидкости, которая при этом отводится из устройства, и патрубком подачи сжатого газа в камеру на метание отсеченной жидкости. С > Изобретение относится к устройству метания жидкостей и может быть использовано в пожарной и мелиорационной технике для прицельной доставки требуемого количества жидкости с большого расстояния (более 50 м), либо в район локального очага пожара, либо на участок поверхности земли, где требуется внесение жидких гербицидов, удобрений и т д. или локальное увлажнение почвы Известны устройства импульсного метания ж и д к о с т е й (авт ев СССР 904595, 1228804 1322188), в которых импульс движения метаемой жидкости создается за счет расширения продуктов сгорания топлдво; воздушной смеси над зеркалом жидкости, в баке, где она расположена. Существенным недостатком таких устройств являются повышенная пожаровзрывоопасность, наличие специальной системы горючего и его зажигания в емкости с метаемой жидкостью. Известен импульсный дождевательныи аппарат (авт ев СССР 422374), в котором метание воды обеспечивается периодическим созданием избыточного давления над поверхностью воды, находящейся в баке, с помощью компрессора, работающего в импульсном режиме. Недостатком устройства я в л я ю т с я б о л ь ш а я инерционность действия и невысокий импульс метаемой жидкости ел VI оо 17578 Известен импульсный водомет (авт.св. СССР 320613, 320614), в котором метание жидкости осуществляется энергией гидроудара мощного поршня со штоком по замкнутому на момент удара объему жидкости, находящейся в стволе между штоком и затвором. Недостатком такого устройства являются сложность конструкции, ограниченная масса метаемой жидкости, для увеличения которой необходимо либо увеличивать протяженность хода штока, либо увеличивать диаметр поршня и штока, что неизбежно приводит к значительному увеличению габаритов, металлоемкости и массы конструкции. Известен способ импульсного распыления (метания) жидкости и устройство для его осуществления (авт.св. СССР 952353). Устройство содержит полый корпус камеры, ствол с патрубками подвода основного потока жидкости и активной газовой среды, обратные клапаны на каждой подводящей магистрали и управляющий орган в виде преобразователя импульсов, манипулятор с компрессорами. Разделение основного потока жидкости на порции производится импульсной подачей активной газовой среды перпендикулярно основному потоку от компрессора через преобразователь импульсов и обратный кран. При этом давление в корпусе камеры повышается и второй обратный клапан подвода жидкости закрывается, а жидкость после отсечки под действием избыточного давления газа, поступившего в камеру, выбрасывается из сопла в атмосферу. Основным недостатком такого устройства являются пониженная надежность работы из-за наличия системы изолированных друг от друга клапанов, повышенная сложность конструкции и недостаточная производительность в импульсе из-за возможности прорыва газовой среды через жидкость. Указанные недостатки не позволяют создать устройства импульсного метания для прицельной доставки требуемого количества.жидкости с большого расстояния. Технической задачей данного изобретения является создание устройства импульсного метания жидкости, в котором новые связи между камерой, отсечным клапаном, подводящим патрубком и стволом, и новая конструкция поршня отсечного клапана позволили бы устранить указанные недостатки. Решение задачи достигается тем, что в предлагаемом устройстве используется всего один отсечной клапан новой конструкции, 5 10 15 20 25 30 35 40 45 50 55 который устанавливается на входе в камеру водомета перпендикулярно потоку поступающей жидкости в районе подводящего патрубка. Клапан имеет д в у х к а м е р н ы й поршень, для отсечки подачи потока жидкости в камеру водомета через подводящий патрубок и одновременной подачи газовой среды на метание жидкости, оставшейся в камере и стволе после отсечки. При этом камеры в поршне между собой изолированы и образуют жидкостную и газовые полости, благодаря чему в отличии от прототипа, появляется возможность объединить в одном клапане два, что упрощает конструкцию всего устройства и повышает надежность его работы. При этом, когда поршень давлением газа оказывается выдвинутым в поток (отсечка подачи жидкости) одна камера поршня через окно в его обечайке, оказывается связанной с потоком жидкости, поступающей в устройство через подводящий патрубок и отводится из водомета, в то время как другая, изолированная от первой через свое окно в обечайке в это время оказывается связанной с патрубком подачи газа и камерой благодаря чему обеспечивается устойчивый (без прорыва газа через жидкость) импульс метания массы жидкости, заключенной после отсечки в камере и стволе устройства. Сопоставительный анализ с прототипом показывает, что существенными признаками заявляемого устройства, отличающими его от прототипа являются: - универсальный отсечной клапан с подпружиненным поршнем, в гильзе которого содержатся изолированные друг от друга камеры жидкости и газа. Камеры образованы продольной глухой перегородкой внутри обечайки гильзы поршня; - камеры жидкости и газа внутри гильзы через специальные окна на ее обечайке после выдвижения поршня в поток сообщаются соответственно с подводящим жидкость патрубком и магистралью подачи газа в камеру устройства на выталкивание отсекаемой порции жидкости из камеры и ствола устройства. Благодаря этим свойствам оказывается возможным отказ от системы раздельных клапанов, упрощается конструкция устройства, повышается надежность и быстродействие его работы. Таким образом, заявляемые устройства соответствуют критерию изобретения "новизна". Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники не позволяет выявить в них признаки, отличающие заявляемое решение от прото _ I — —— — — * ф •вмаонвюА ввняі/вноиіі иіоо)«їґиж иинвіам OJOнэяuAuwи -хнЛфоіонн вєняі/идои BBHDIBUWOX внеі/айо BaionodioA і i/oaxo и г AdawB* a nt/oa AhBtfou яііяд 19Ж0ИІ аєвд oja єн 'иинаі/дозоиоиби и ввa>яd)lэdэu '(дг\жф) эинэжоиои aaHxdaa аомнєю хиїткиввіяі.єдвйдо хіяньоіояозіяа вин aaHHBdx a f sHamdou idBYnawadau xAtfeoa -знаїліисіи єад XBHiBMdutfadu хіянюан єн он t? BHmdou з Adawex снАаоєві a aai/Btf веиАхэ -ai/eoioJCM яхіяд іажом о>иас/ оаюиосііод С енвивюі олоньээю (д^іиф) д datiAim 0t7 'ваюивєох ojoHtfodBH a Hi/ediOHjew BxAt/єоа аинаі/иАізои «eandxio хвюві/до xnjAdtf и ааинхаі ионноиїіесіоиі/аїлі Чаеаіяівдвгіо do±Bi/AuMHBW '(в^^иф) д нниж а 'яізєі/go о«Аннэьинвй.]О o j o d i o а иин -Adu аиииоА - du^ э у j 'dud+ a d= J d иаинаиавї/ -adgotfA виназана ojOHiooHxdaaou ві/tf ааіз о CBJ f adoiBi/AuMHBw єн BOiaetfou (|,^иф) -иьєохи!О)»эя1/ээ а 'ниниохээед эитяиод ей ээ д емоі/д ojoHdAiBwdB-OHmAt/eoa єи (д^^иф) иивУои ионнвас^иєоїґ пончиэШди кі/tj* и )«ві „аинвіам,, wижэd вн atfoxadau n d y >J d l BdB>KOU JBhO а июомїґиж nalrnBOBjaHJO иьв иіаинаі/авїґ э CBJ іавиАюои оиэн ВН д в)«оі/д -Vou MOHandadudH Bt/tf мвх эхинхэх моибеж ojoHdAiBWdB-OHmAtfeoa єи в ' a d аиоаіз а іяїґ -ou а клііянжоиієоа изіаваіяєв>іо ьинаівсідоєи -oaэинэl/aвt/вэlэєtґэdэu(|>>Jиф)llвинэl/aвduA аинваоєяиоиои аівіяі/Аєагі д О I/BHJHO,, ИИНИІ/ ou doiBi/Аиинєілі ии>«оаьииавгі С и июомиаої/і/віам иатянаиі -Ушоїліаани в н 'Atfado оіАґпонвжАгі>іо а взіа віліаядо ojodoio>«aH аинеіам -BaisoBdgRa nAdio ионтоі/ио а^иа а \, і/оаю и tfAdio ьентоииэ) moged aolлlижэd июон eadah и z AdawB* a BOiaetfou OHHaaioiBuadu -qi/BodaanHA 'уилЬхАдюно* июоньшоі/онха± -ээд у BxgAdiBu ojatnBffoatfou єи яюояїґиж и aioioodu 'июонжэЯвн иотяі/ >д а ьоісивь g douA иоааїіяі/оя вн яэввdиuo 'йинажої/ -ошхеє иміяньиіоиене tfadau июо іУиж винві -ou мэнжин waHHBd>i а вохиїїохвн g BHBUBUM -aw о,юнэя1/Аими eaionodioA OJOHhaoio t7 янэmdou nnHdawB)«xAatf (вз^иф) g lянижAdu wanaionat/ tfou („BAdio ввн -тоииэ,, wижэd) иинажоі/ou ионУохэи д 'OiAHhAda иоіліаваиі/ -авиеізА иі/и awiAiedJodu ионнв^єє aaHBdBe 02 ou bKHadoiaou иохоювь о д еяоид ojondAi а 1И0Ю0Э BaionodioA nioged >BwdB-OHmAVeoa єи BxAtfeoa HMhdou иоаон •(д^'іиф) „аинєіаиі,, nahBt/ou э воіавниьєн і/миґі HHHdoiaou а и(вг'іиф) „BAdio ввнтоі/ио„ ^я±ogвd wiSHHamdaaee воіаваїяє a f BHmdou OJOHdanBxxAatf еінзиі -в>іо винеіам і/хиїі woeBdgo WM>JBJ. BHBUBI/>I 91, -аі/є ojOHaoHOo oja аинажоі/ou и g внвиєї/)» олоньаэю з daftAirn а вхАіґеоа BhBtrou ьоіа OJOHhaoio oaionodioA іянвєємои г^иф в н -etnedxddu woie ndu '(|,ииф) ^ doibi/AuMHBW д *оі/д иіянгіАівигів-онтАУєоа наниіґ а в '(е^ліф) эинэжоиои аонї/охои а ьохэе'т -aoot/ou о»яі/вгіхошвиі ионгпАїїєоа AwodoiOM -edaeoa g іянижАйи wanaioyatf tfoti (д^миф) м '^ аоояі/Аини 4 i / a i B a o e B d g o a d u - d o i t7 янэmdou и d u d + a d = J d эиаоиэА B3±aBmAdBH 01, -BI/AUHHBW HHxoahni/aBdtJ'HJOwaaHu nwetfoaod woie n d j j іаві/еи онєвгідоохьвяо ai/oaio и ad -uogAdi нин о иіяннєєвао 'с неиеі/м ионьээю -awe» a аинаі/aetf 'ві/оахо єи Btfudee OJo>^tJ1иж наі/аонєюА и1эо»Ь'иж B>IOIOU ojOHaoHOo оіин Boodgna аі/ооу Atfado o^Atno^вжAd)^o а ьоіа cxAdoiox a atfoxa вн -BaROBdgwa 'HdawBM эинэьээ aoHhadauou 2 з иіяннаниї/аоо ч/оахэ іижгіаїїоо * j atfj ' M j J d = w d иоі/ио о і BLfoaio и z oaionodiOA '|/.іиф вн noHHatfaandu июом єи eVoa exAVeoa оюіежо иэиаюиэЬ 1 -Уиж винєхаї/м 0J0нэяl/Au^ми BaionodioA HOW -эхо воіавновои BHHaiadgoen яюонїпАз (і,^иф) і7 doibi/Аиинвілі а юіаеаиі/авйю \/ BxgAdiBU ojahitftfoat/ou ей \f ndawBM эхнэю •„BHhni/io аіяннааюаіпАо,, cundaind» ииаю a BHXO аіяаоиод eadah Btfoa woie ndy -іааюоо о Уоаіяа яіві/atfo іаві/oaeou oih 'єииі 819Z.L 17578 Воздух из MQHU пуля/пора Фаз. Z Упорядник Замовлення 4240 Техред М.Моргентал Коректор М Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл . 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
