Пристрій для аеродинамічного моделювання направляючої колії наземного транспорту
Номер патенту: 18385
Опубліковано: 25.12.1997
Автори: Заславський Броніслав Леонідович, Карпекін Володимир Якович, Торбенко Анатолій Іванович, Флакс Леонід Моїсейович
Формула / Реферат
1. Устройство для аэродинамического моделирования направляющего пути наземного транспорта, содержащее закрепленный на стойках внутри аэродинамической трубы (АДТ) экран с обтекателями, расположенный с зазором под опорной поверхностью закрепленной на державке модели испытываемого транспортного средства, и пневмопривод системы отсоса, отличающееся тем, что экран выполнен в виде полой камеры с рабочей поверхностью и поддоном, причем пневмопривод установлен в поддоне, поддон выполнен из непроницаемого материала, а рабочая поверхность выполнена из пористого материала с формой профиля, соответствующей форме профиля опорной поверхности испытываемого транспортного средства.
2. Устройство по п.1, отличающееся тем, что оно снабжено рабочими поверхностями и обтекателями экрана различных форм профилей, выполненными с возможностью мобильной их замены.
Текст

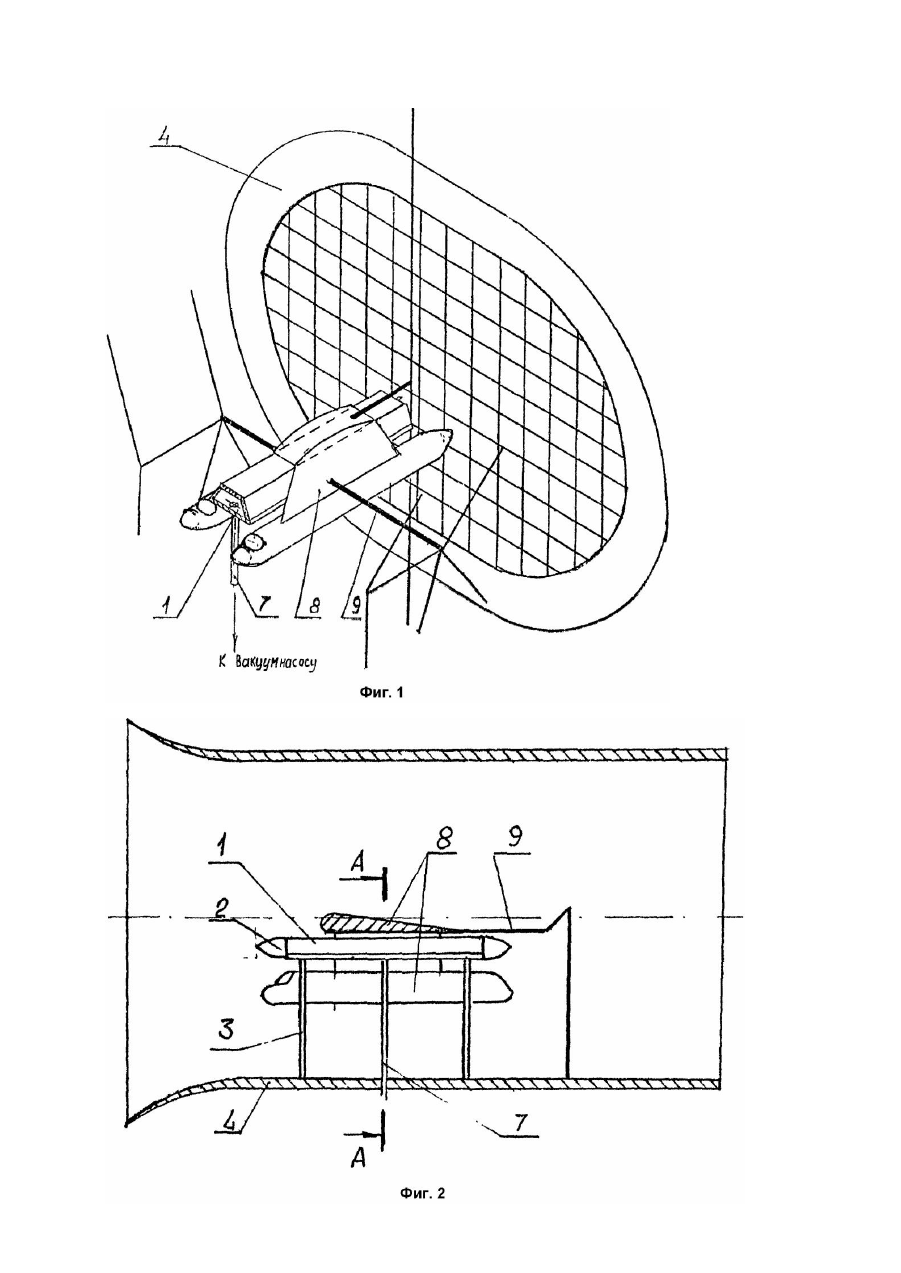

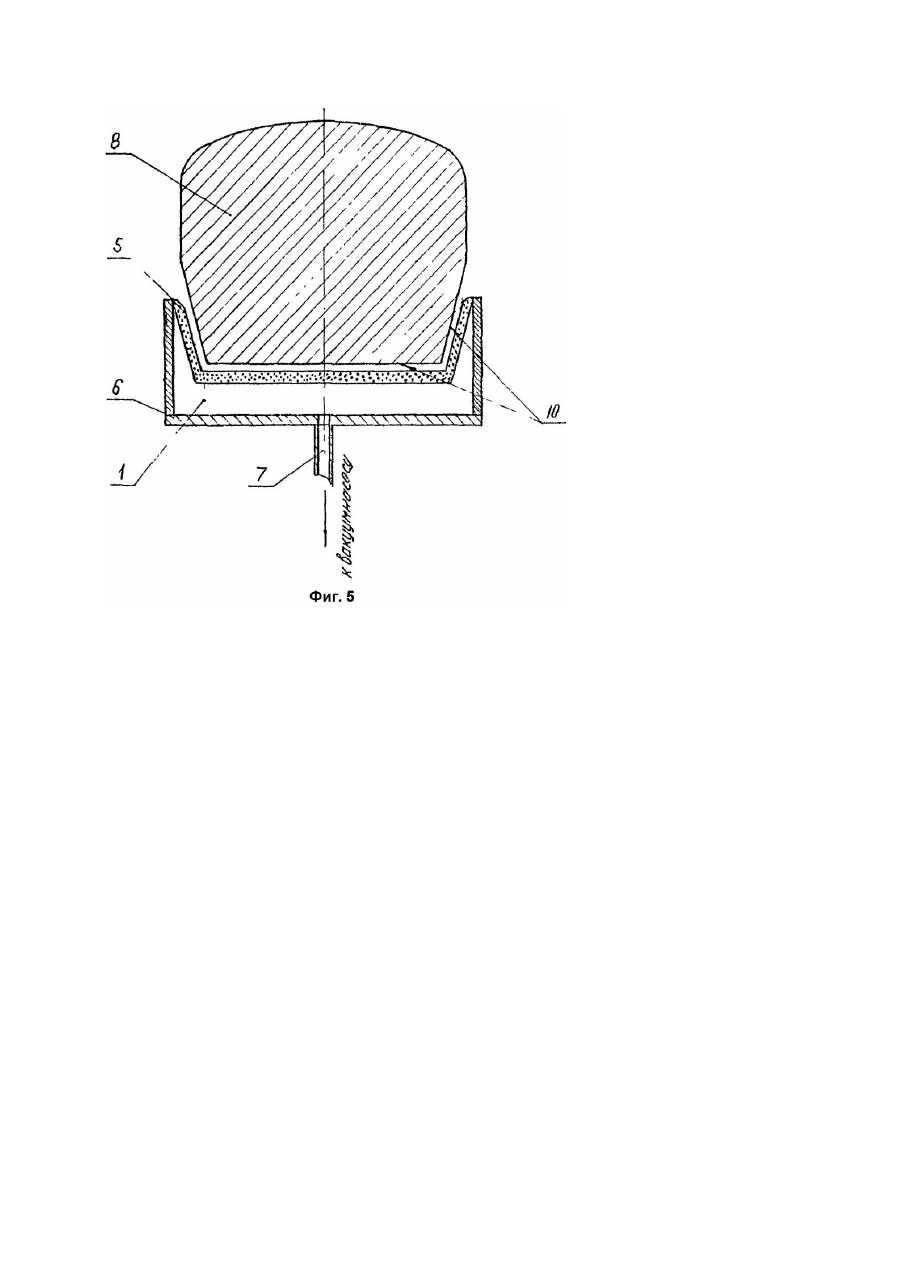

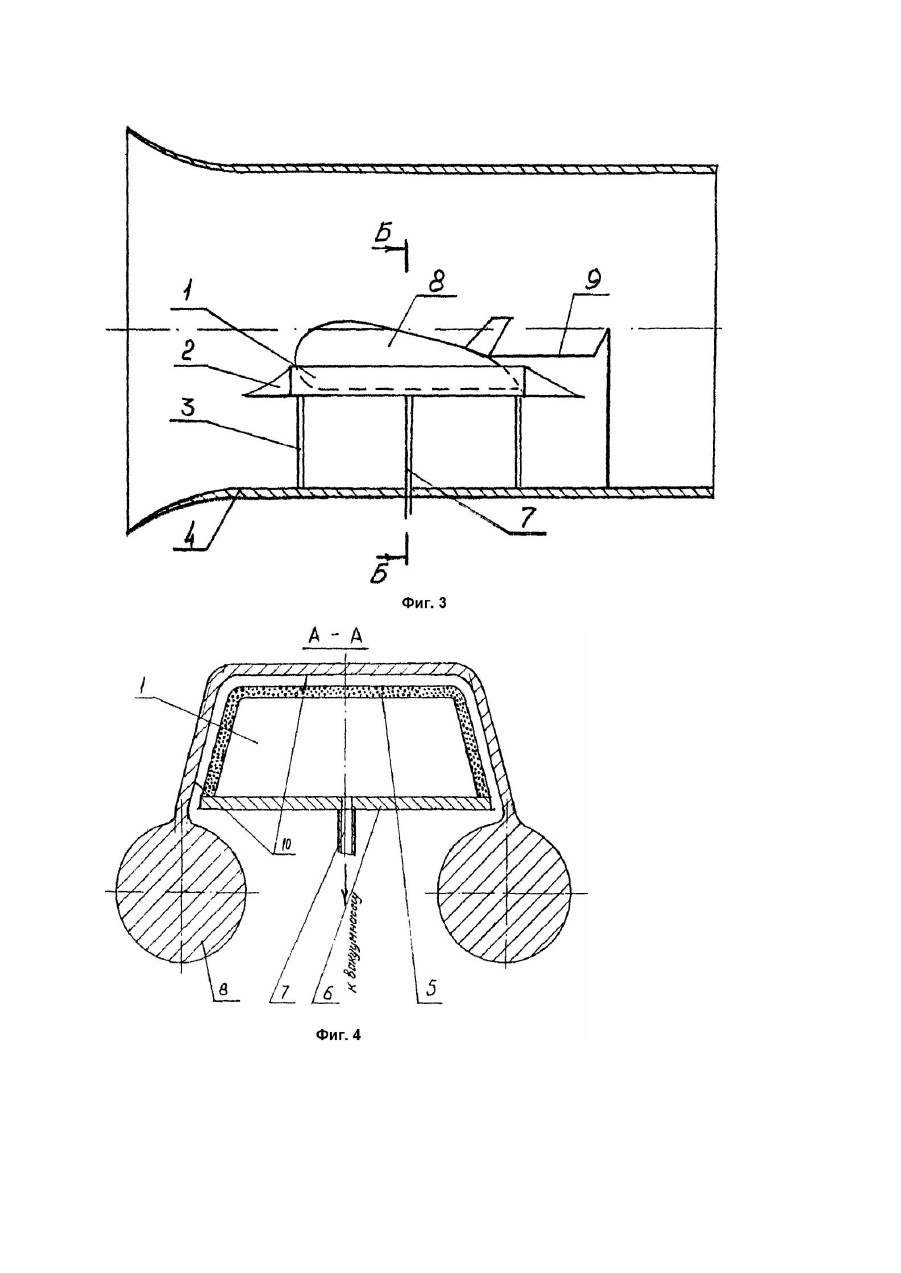

Изобретение относится к средствам физического моделирования, в частности, к устройствам для моделирования направляющего пути наземного транспорта в аэродинамических тр убных экспериментах. В основу изобретения поставлена задача создания устройства для аэродинамического моделирования направляющего пути наземного транспорта с одновременным расширением его экспериментальных возможностей, которое обеспечило бы проведение испытаний транспортных средств с различными формами профилей их опорных поверхностей, а также позволило бы расширить диапазон испытываемых транспортных средств при сокращении времени переналадки устройства. Сущность изобретения поясняется чертежами, где на фиг.1 представлен общий вид транспортного средства с устройством моделирования направляющего пути в аэродинамической трубе; на фиг.2 - вид устройства с выгнутой рабочей поверхностью экрана; на фиг.3 - сечение А - А на фиг.2; на фиг.4 - вид устройства с вогн утой рабочей поверхностью экрана; на фиг.5 - сечение Б - Б на фиг.4. Устройство содержит экран 1 с обтекателями 2, закрепленный на стойках 3 в аэродинамической трубе 4. Экран 1 состоит из рабочей поверхности 5 и поддона 6 с пневмоприводом 7 системы отсоса. Над рабочей поверхностью 5 расположена модель 8 транспортного средства, закрепленная на державке 9 с зазором между рабочей поверхностью 5 и опорной поверхностью 10 модели 8. Устройство может быть снабжено рабочими поверхностями 5 и обтекателями 2 экрана 1 различных форм профилей, выполненным с возможностью мобильной их замены. Устройство в набегающем потоке воздуха в аэродинамической трубе работает следующим образом. Через пневмопривод с помощью вакуум-насоса отсасывают воздух, создавая разрежение в полой камере экрана 1. Вследствие образовавшегося перепада давления воздух перетекает из пограничного слоя через пористую рабочую поверхность 5 в камеру экрана 1. В зависимости от материала пористых пластин и их толщины задают перепад разрежения, обеспечивающий как условие непротекания через рабочую поверхность 5 набегающего потока при удалении пограничного слоя, так и равенство скоростей течения у рабочей поверхности 5 и набегающего потока, т.е. соблюдение подобия модельного и натурного процессов. Так, например, если рабочую поверхность 5 изготовить из пористой нержавеющей стали ПНС-5 толщиной 1,5мм и пористостью 32%, то потребный для достижения этого результата перепад разрежения где DP - разрежение в камере; r - плотность воздуха; V¥ - скорость набегающего потока.
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for aerodynamical modelling of guide track of surface transport
Автори англійськоюZaslavskyi Bronislav Leonidovych, Flax Leonid Moiseiovych, Karpekin Volodymyr Yakovych, Torbenko Anatolii Ivanovych
Назва патенту російськоюУстройство для аэродинамического моделирования направляющей колеи наземного транспорта
Автори російськоюЗаславский Бронислав Леонидович, Флакс Леонид Моисеевич, Карпекин Владимир Яковлевич, Торбенко Анатолий Иванович
МПК / Мітки
МПК: G01M 9/00, G01M 17/00
Мітки: транспорту, пристрій, наземного, направляючої, колії, аеродинамічного, моделювання
