Електрофільтр

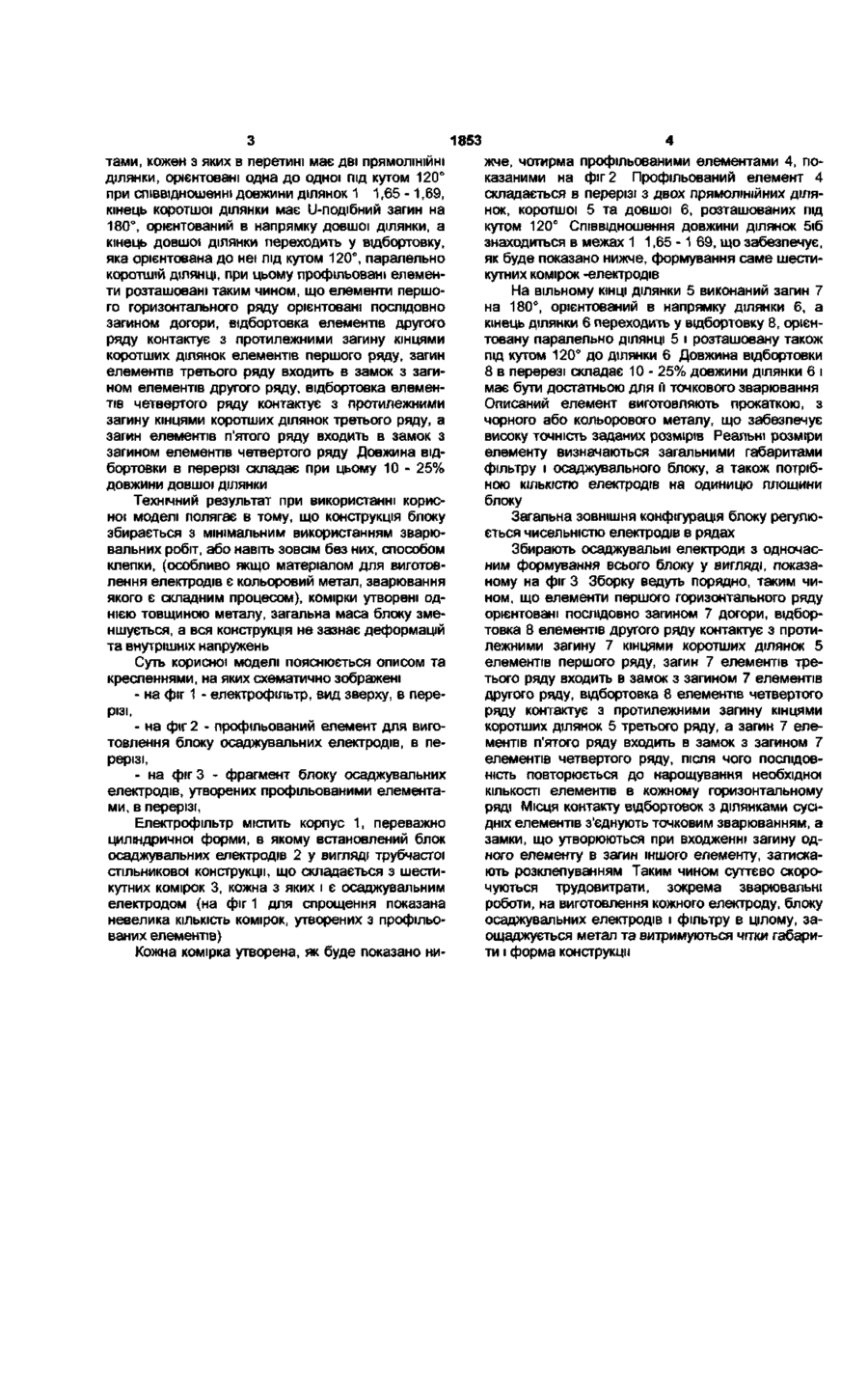

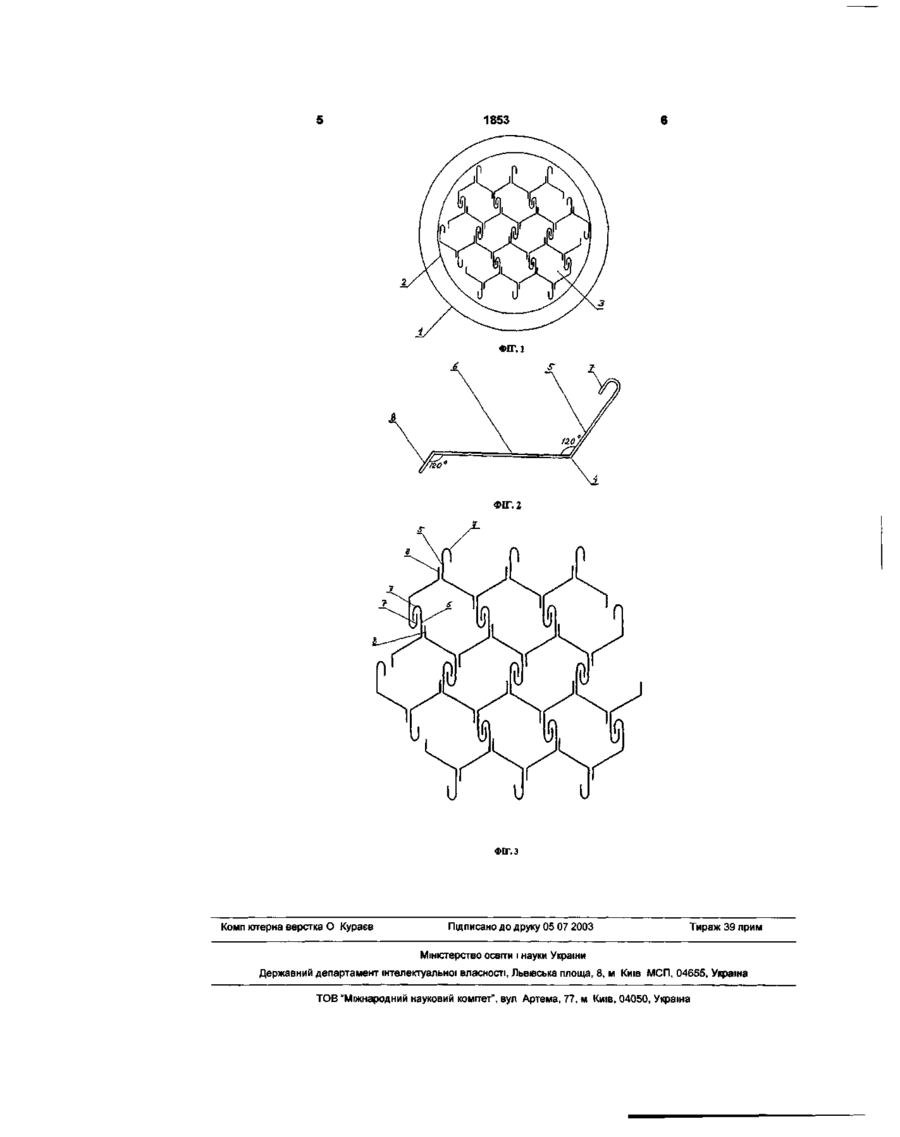

1 Електрофільтр, що містить блок осаджувальних електродів у вигляді трубчастої стільникової конструкції з комірками шестикутної форми, який відрізняється тим, що кожна комірка утворена чотирма профільованими елементами, кожен з яких в перерізі містить дві прямолінійні ділянки, орієнтовані одна до одної під кутом 120° при співвідношенні довжини ділянок 1 1,65-1,69, кінець коротшої ділянки має U-подібний загин на 180°, орієнтований в напрямку довшої ділянки, а кінець довшої ділянки переходить у вщбортовку, Корисна модель відноситься до конструкції електрофільтрів, які використовуються для очистки промислових газів від твердих часток Головним елементом відомих електрофільтрів, який визначає загальну компоновку і конструкцію електрофільтру, є блок осаджувальних електродів, на яких завдяки дії електростатичних сил відкладаються тверді частки (пил), що знаходяться у потоці газу Відомий електрофільтр, блок осаджувальних електродів якого являє собою стільникову конструкцію з трубчастими, шестикутними в перетині комірками, кожна з яких і є одним з осаджувальних електродів (див наприклад Ужов В Н , Мягков Б И "Очистка промышленных газов электрофильтрами", М Госхимиздат, изд 2-е, с 109) Стільникова конструкція з шестикутними комірками є, безумовно, однією з найбільш раціональних структур побудови блоку осаджувальних електродів електрофільтрів, яка дозволяє створити найбільшу кількість комірок - електродів на заданій площі, забезпечує ПОСТІЙНІ розрядні проміжки, має найбільшу сумарну осаджувальну поверхню і до того ж є достатньо жорсткою і міцною Втім, описана стільникова конструкція має і суттєві недоліки, а саме складність і низьку техно яка орієнтована до неї під кутом 120°, паралельно коротшій ДІЛЯНЦІ, при цьому профільовані елементи розташовані таким чином, що елементи першого горизонтального ряду орієнтовані послідовно загином догори, вщбортовка елементів другого ряду контактує з протилежними загину кінцями коротших ділянок елементів першого ряду, загин елементів третього ряду входить в замок з загином елементів другого ряду, вщбортовка елементів четвертого ряду контактує з протилежними загину кінцями коротших ділянок третього ряду, а загин елементів п'ятого ряду входить в замок з загином елементів четвертого ряду 2 Електрофільтр по п 1, який відрізняється тим, що довжина відбортовки в перерізі складає 10-25 % довжини довшої ділянки логічність у виготовленні На практиці, шестикутні трубчасті комірки доводиться виготовляти зварюванням з жолобкових \ /-подібних профільованих елементів, і за допомогою також зварювання збирати їх у стільниковий осаджувальний блок При цьому обсяг зварювальних робіт виявляється надто великим, а при значній довжині блоку конструкція зазнає суттєвих зварних деформацій Крім того, стінки комірок при такому способі їх формування, складаються з двох товщин металу, що призводить до його перевитрат і робить конструкцію блоку осаджувальних електродів надто важкою, що в свою чергу ускладнює і конструкцію електрофільтру, вимагає більш міцних конструктивних елементів, посиленого корпусу тощо В основу запропонованої корисної моделі покладена задача створити електрофільтр з блоком осаджувальних електродів, стільникової структури, з шестикутними комірками, який мав би всі переваги, властиві такій конструкції, але був би легким, простим і технологічним у виготовленні Ця задача вирішується завдяки тому, що в електрофільтрі, який включає блок осаджувальних електродів у вигляді трубчастої стільникової конструкції з комірками шестикутної форми, кожна комірка утворена чотирма профільованими елемен СО ю 00 1853 тами, кожен з яких в перетині має дві прямолінійні ділянки, орієнтовані одна до одної під кутом 120° при співвідношенні довжини ділянок 1 1,65 -1,69, кінець коротшої ділянки має U-подібний загин на 180°, орієнтований в напрямку довшої ділянки, а кінець довшої ділянки переходить у відбортовку, яка орієнтована до неї під кутом 120°, паралельно коротшій ДІЛЯНЦІ, при цьому профільовані елементи розташовані таким чином, що елементи першого горизонтального ряду орієнтовані послідовно загином догори, відбортовка елементів другого ряду контактує з протилежними загину кінцями коротших ділянок елементів першого ряду, загин елементів третього ряду входить в замок з загином елементів другого ряду, відбортовка елементів четвертого ряду контактує з протилежними загину кінцями коротших ділянок третього ряду, а загин елементів п'ятого ряду входить в замок з загином елементів четвертого ряду Довжина відбортовки в перерізі складає при цьому 10 - 25% довжини довшої ділянки Технічний результат при використанні корисної моделі полягає в тому, що конструкція блоку збирається з мінімальним використанням зварювальних робіт, або навіть зовсім без них, способом клепки, (особливо якщо матеріалом для виготовлення електродів є кольоровий метал, зварювання якого є складним процесом), комірки утворені однією товщиною металу, загальна маса блоку зменшується, а вся конструкція не зазнає деформацій та внутрішніх напружень Суть корисної моделі пояснюється описом та кресленнями, на яких схематично зображені - на фіг 1 - електрофільтр, вид зверху, в перерізі, - на фіг 2 - профільований елемент для виготовлення блоку осаджувальних електродів, в перерізі, - на фіг 3 - фрагмент блоку осаджувальних електродів, утворених профільованими елементами, в перерізі, Електрофільтр містить корпус 1, переважно циліндричної форми, в якому встановлений блок осаджувальних електродів 2 у вигляді трубчастої стільникової конструкції, що складається з шестикутних комірок 3, кожна з яких і є осаджувальним електродом (на фіг 1 для спрощення показана невелика КІЛЬКІСТЬ комірок, утворених з профільованих елементів) Кожна комірка утворена, як буде показано ни жче, чотирма профільованими елементами 4, показаними на фіг 2 Профільований елемент 4 складається в перерізі з двох прямолінійних ділянок, коротшої 5 та довшої 6, розташованих під кутом 120° Співвідношення довжини ділянок 5іб знаходиться в межах 1 1,65 -1 69, що забезпечує, як буде показано нижче, формування саме шестикутних комірок -електродів На вільному КІНЦІ ділянки 5 виконаний загин 7 на 180°, орієнтований в напрямку ділянки 6, а кінець ділянки 6 переходить у відбортовку 8, орієнтовану паралельно ДІЛЯНЦІ 5 і розташовану також під кутом 120° до ділянки 6 Довжина відбортовки 8 в перерезі складає 10 - 25% довжини ділянки 6 і має бути достатньою для її точкового зварювання Описаний елемент виготовляють прокаткою, з чорного або кольорового металу, що забезпечує високу точність заданих розмірів Реальні розміри елементу визначаються загальними габаритами фільтру і осаджувального блоку, а також потрібною КІЛЬКІСТЮ електродів на одиницю площини блоку Загальна зовнішня конфігурація блоку регулюється чисельністю електродів в рядах Збирають осаджувальиі електроди з одночасним формування всього блоку у вигляді, показаному на фіг 3 Зборку ведуть порядно, таким чином, що елементи першого горизонтального ряду орієнтовані послідовно загином 7 догори, відбортовка 8 елементів другого ряду контактує з протилежними загину 7 кінцями коротших ділянок 5 елементів першого ряду, загин 7 елементів третього ряду входить в замок з загином 7 елементів другого ряду, відбортовка 8 елементів четвертого ряду контактує з протилежними загину кінцями коротших ділянок 5 третього ряду, а загин 7 елементів п'ятого ряду входить в замок з загином 7 елементів четвертого ряду, після чого ПОСЛІДОВНІСТЬ повторюється до нарощування необхідної КІЛЬКОСТІ елементів в кожному горизонтальному ряді Місця контакту відбортовок з ділянками сусідніх елементів з'єднують точковим зварюванням, а замки, що утворюються при входженні загину одного елементу в загин іншого елементу, затискають розклепуванням Таким чином суттєво скорочуються трудовитрати, зокрема зварювальні роботи, на виготовлення кожного електроду, блоку осаджувальних електродів і фільтру в цілому, заощаджується метал та витримуються чітки габарити і форма конструкції 1853 ФІГ.1 s г ФІГ. 2 ФІГ. З Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
