Замковий фіксатор знімного зубного протеза

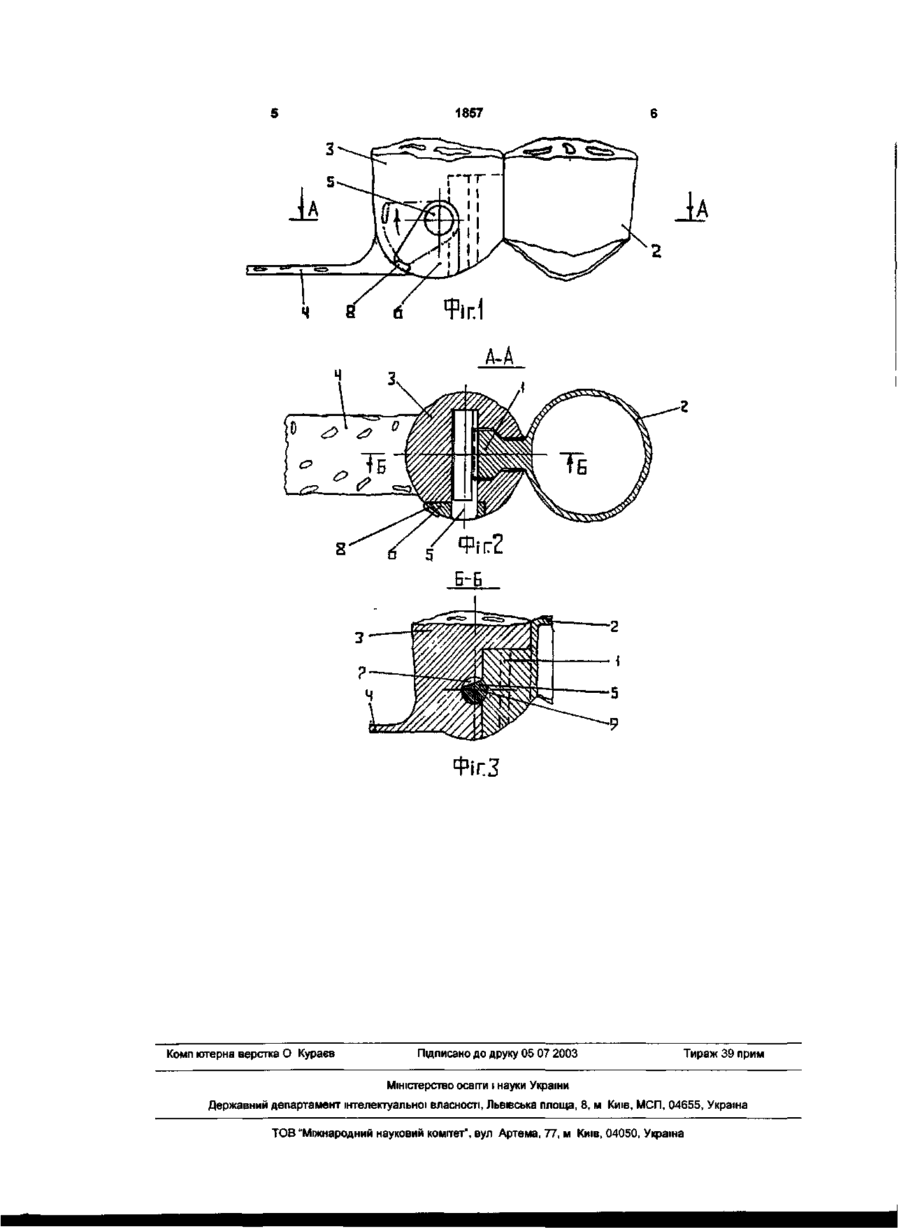

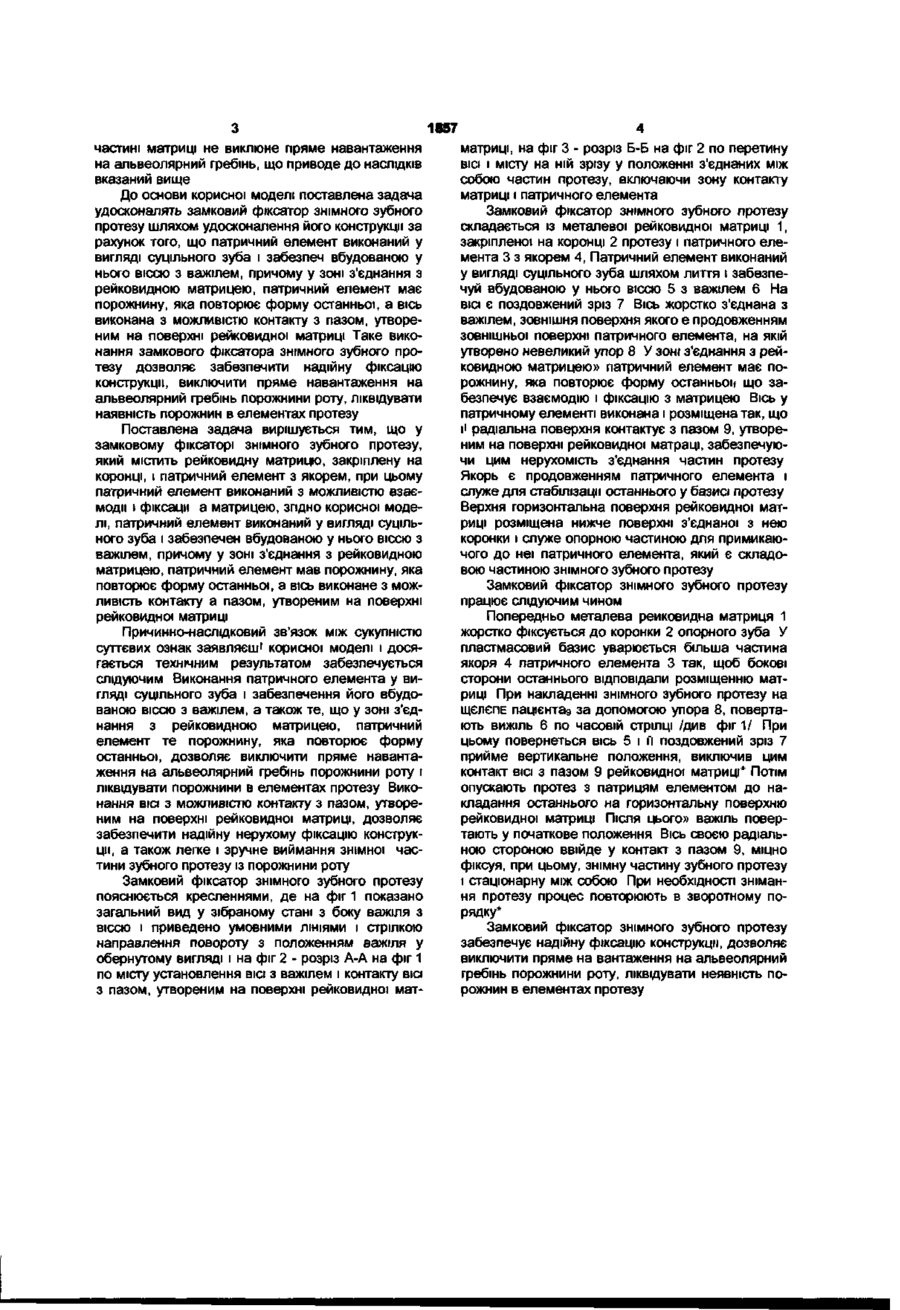

Замковий фіксатор знімного зубного протеза, який містить рейкоподібну матрицю, закріплену на коронці протеза, і патричний елемент з якорем, при цьому патричний елемент виконаний з можливістю взаємодії і фіксації з матрицею, який відрізняється тим, що патричний елемент виконаний у вигляді суцільного зуба й оснащений вбудованою у нього віссю з важелем, причому у зоні з'єднання з рейкоподібною матрицею патричний елемент має порожнину, яка повторює форму останньої, а вісь виконана з можливістю контакту з пазом, утвореним на поверхні рейкоподібної матриці Корисна модель відноситься до медицини, а саме до ортопедичних стоматологічних замкових фіксаторів і може бути використований у КЛІНИЦІ ортопедичної стоматології при протезуванні частковими знімними протезами Відомий "Замковий фіксатор знімного зубного протезу" по патенту Російської Федерації і 2026033, МПК А61С 13/265,1995 Даний аналог містить металеву трубчасту матрицю з поздовженим наскрізним пазом і патричний елемент з проріззю і з ортогональним до нього якорем і шийкою, при цьому патричний елемент має форму внутрішньої порожнини матриці і виконаний з можливістю взаємодії з останньою, а патричний елемент і шийка з'єднані з якорем монолітне і виконані з нікеліду титану Але таке виконання замкового фіксатору знімного зубного протезу не забезпечує нерухомість конструкції» що ПРИВОДИТЬ до розхитування? опорних зубів» а пряме навантаження не альвеолярний гребінь потребує частої корекції форми ложа протезу* так як при цьому відбувається прискорена атрофія альвеолярних відросток беззубої частини щелепи Відомий "Замковий фіксатор знімного зубного протезу" по патенту Російської Федерації №2030906 МПК А61С 13/265,1995 Це технічне рішення прийнято нами за найближчий аналог /прототип/, копія якого додається до матеріалів заявки Замковий фіксатор знімного зубного протезу, по прототипу, містить рейковидну матрицю, яка закріплена на коронці протезу і патричний елемент з якорем, при цьому патричний елемент виконаний з можливістю взаємодії і фіксації з матрицею, причому рейковидна матриця має клиновидну звужувальну форму, а патричний елемент виконаний Побразним із дротяного нікелщу титану з клиновидним зближенням бокових сторін, перевищуючими клиновидність матриці, при цьому якір утворено Гобразним продовжуванням кожної бокової сторони Сообразного патричного елемента Ознаками прототипу, збігаючими з суттєвими ознаками заявляємої корисної моделі, є рейковидна матриця, закріплена на коронці протезу, і патричний елемент з якорем, при цьому патричний елемент виконаний з можливістю взаємодії і фіксації з матрицею Недоліком "Замкового фіксатору знімного зубного протезу" є рухомість конструкції, яка приводе до розхитування опорних зубів, пряме навантаження на альвеолярні гребінь, що потребує частої корекції форми ложа протезу, так як при цьому відбувається прискорена атрофія альвеолярних відросток беззубої частини щелепи, а також порушення гігієна роту із-за зібрання залишків їжі у порожнинах замкового фіксатору Це пояснюється тим, що у прототипі патричний елемент виконаний із дроту і з'єднаний з рейковидною матрицею тільки за рахунок клиновидного зближення їх бокових сторін, що не забезпечує нерухомість конструкції, як і виключення у ній порожнин Фіксація дротового патричного елемента на звуженній 1 ю 00 1857 частині матриці не виклюне пряме навантаження на альвеолярний гребінь, що приводе до наслідків вказаний вище До основи корисної моделі поставлена задача удосконалять замковий фіксатор знімного зубного протезу шляхом удосконалення його конструкції за рахунок того, що патричний елемент виконаний у вигляді суцільного зуба і забезпеч вбудованою у нього віссю з важілем, причому у зоні з'єднання з рейковидною матрицею, патричний елемент має порожнину, яка повторює форму останньої, а вісь виконана з можливістю контакту з пазом, утвореним на поверхні рейковидної матриці Таке виконання замкового фіксатора знімного зубного протезу дозволяє забезпечити надійну фіксацію конструкції, виключити пряме навантаження на альвеолярний гребінь порожнини роту, ліквідувати наявність порожнин в елементах протезу Поставлена задача вирішується тим, що у замковому фіксаторі знімного зубного протезу, який містить рейковидну матрицю, закріплену на коронці, і патричний елемент з якорем, при цьому патричний елемент виконаний з можливістю взаємодії і фіксації а матрицею, згідно корисної моделі, патричний елемент виконаний у вигляді суцільного зуба і забезпечен вбудованою у нього віссю з важілем, причому у зоні з'єднання з рейковидною матрицею, патричний елемент мав порожнину, яка повторює форму останньої, а вісь виконане з можливість контакту а пазом, утвореним на поверхні рейковидної матриці Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявляєш' корисної моделі і досягається технічним результатом забезпечується слідуючим Виконання патричного елемента у вигляді суцільного зуба і забезпечення його вбудованою віссю з важілем, а також те, що у зоні з'єднання з рейковидною матрицею, патричний елемент те порожнину, яка повторює форму останньої, дозволяє виключити пряме навантаження на альвеолярний гребінь порожнини роту і ліквідувати порожнини в елементах протезу Виконання ВІСІ з можливістю контакту з пазом, утвореним на поверхні рейковидної матриці, дозволяє забезпечити надійну нерухому фіксацію конструкції, а також легке і зручне виймання знімної частини зубного протезу із порожнини роту Замковий фіксатор знімного зубного протезу пояснюється кресленнями, де на фіг 1 показано загальний вид у зібраному стані з боку важіля з віссю і приведено умовними ЛІНІЯМИ і стрілкою направлення повороту з положенням важіля у обернутому вигляді і на фіг 2 - розріз А-А на фіг 1 по місту установлення ВІСІ З важілем і контакту ВІСІ з пазом, утвореним на поверхні рейковидної мат матриці, на фіг 3 - розріз Б-Б на фіг 2 по перетину ВІСІ і місту на ній зрізу у положенні з'єднаних між собою частин протезу, включаючи зону контакту матриці і патричного елемента Замковий фіксатор знімного зубного протезу складається із металевої рейковидної матриці 1, закріпленої на коронці 2 протезу і патричного елемента 3 з якорем 4, Патричний елемент виконаний у вигляді суцільного зуба шляхом лиття і забезпечуй вбудованою у нього віссю 5 з важілем 6 На ВІСІ є поздовжений зріз 7 Вісь жорстко з'єднана з важілем, зовнішня поверхня якого є продовженням зовнішньої поверхні патричного елемента, на якій утворено невеликий упор 8 У зоні з'єднання з рейковидною матрицею» патричний елемент має порожнину, яка повторює форму останньою що забезпечує взаємодію і фіксацію з матрицею Вісь у патричному елементі виконана і розміщена так, що 1 радіальна поверхня контактує з пазом 9, утворе1 ним на поверхні рейковидної матраці, забезпечуючи цим нерухомість з'єднання частин протезу Якорь є продовженням патричного елемента і служе для стабілізації останнього у базисі протезу Верхня горизонтальна поверхня рейковидної матриці розміщена нижче поверхні з'єднаної з нею коронки і служе опорною частиною для примикаючого до неї патричного елемента, який є складовою частиною знімного зубного протезу Замковий фіксатор знімного зубного протезу працює слідуючим чином Попередньо металева реиковидна матриця 1 жорстко фіксується до коронки 2 опорного зуба У пластмасовий базис уварюється більша частина якоря 4 патричного елемента 3 так, щоб бокові сторони останнього відповідали розміщенню матриці При накладенні знімного зубного протезу на ЩЄЛЄПЕ пацієнтад за допомогою упора 8, повертають вижіль 6 по часовій стрілці /див фіг 1/ При цьому повернеться вісь 5 і м поздовжений зріз 7 прийме вертикальне положення, виключив цим контакт ВІСІ з пазом 9 рейковидної матриці* Потім опускають протез з патрицям елементом до накладання останнього на горизонтальну поверхню рейковидної матриці Після цього» важіль повертають у початкове положення Вісь своєю радіальною стороною ввійде у контакт з пазом 9, міцно фіксуя, при цьому, знімну частину зубного протезу і стаціонарну між собою При необхідності знімання протезу процес повторюють в зворотному порядку* Замковий фіксатор знімного зубного протезу забезпечує надійну фіксацію конструкції, дозволяє виключити пряме на вантаження на альвеолярний гребінь порожнини роту, ліквідувати неявність порожнин в елементах протезу 1857 ФігЗ Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
