Круглопиляльний багатопилковий верстат
Номер патенту: 14629
Опубліковано: 15.05.2006
Автори: Григор'єв Анатолій Сергійович, Шостак Володимир Васильович, Кірик Микола Дмитрович
Формула / Реферат
Круглопиляльний багатопилковий верстат, що містить магазин завантаження заготівок, пилковий вал з набором круглих пилок, супорт, механізм базування і подачі, який відрізняється тим, що механізм базування і подачі включає базову плиту з прорізами, яка жорстко закріплена на супорті верстата, а також гусеничний конвеєр з упорами, що мають прорізи для проходження пилок, крім того під упорами встановлені прокладки з пружного матеріалу.
Текст

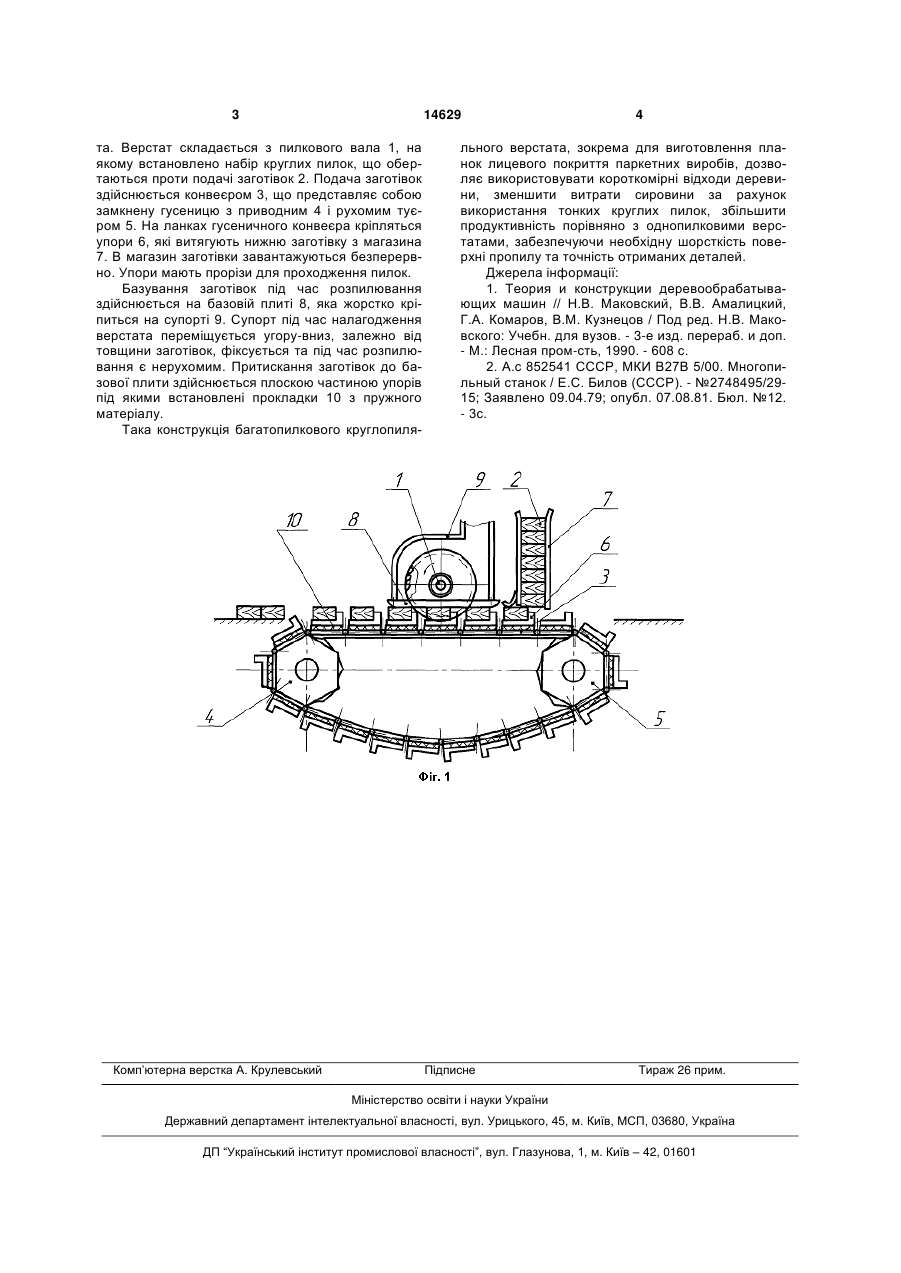

Круглопиляльний багатопилковий верстат, що 3 14629 та. Верстат складається з пилкового вала 1, на якому встановлено набір круглих пилок, що обертаються проти подачі заготівок 2. Подача заготівок здійснюється конвеєром 3, що представляє собою замкнену гусеницю з приводним 4 і рухомим туєром 5. На ланках гусеничного конвеєра кріпляться упори 6, які витягують нижню заготівку з магазина 7. В магазин заготівки завантажуються безперервно. Упори мають прорізи для проходження пилок. Базування заготівок під час розпилювання здійснюється на базовій плиті 8, яка жорстко кріпиться на супорті 9. Супорт під час налагодження верстата переміщується угору-вниз, залежно від товщини заготівок, фіксується та під час розпилювання є нерухомим. Притискання заготівок до базової плити здійснюється плоскою частиною упорів під якими встановлені прокладки 10 з пружного матеріалу. Така конструкція багатопилкового круглопиля Комп’ютерна верстка А. Крулевський 4 льного верстата, зокрема для виготовлення планок лицевого покриття паркетних виробів, дозволяє використовувати короткомірні відходи деревини, зменшити витрати сировини за рахунок використання тонких круглих пилок, збільшити продуктивність порівняно з однопилковими верстатами, забезпечуючи необхідну шорсткість поверхні пропилу та точність отриманих деталей. Джерела інформації: 1. Теория и конструкции деревообрабатывающих машин // Н.В. Маковский, В.В. Амалицкий, Г.А. Комаров, В.М. Кузнецов / Под ред. Н.В. Маковского: Учебн. для вузов. - 3-е изд. перераб. и доп. - М.: Лесная пром-сть, 1990. - 608 с. 2. А.с 852541 СССР, МКИ В27В 5/00. Многопильный станок / Е.С. Билов (СССР). - №2748495/2915; Заявлено 09.04.79; опубл. 07.08.81. Бюл. №12. - 3с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRadial saw multirip machine tool
Автори англійськоюKiryk Mykola Dmytrovych, Hryhoriev Anatolii Serhiiovych
Назва патенту російськоюКруглопильный многопильный станок
Автори російськоюКирик Николай Дмитриевич, Григорьев Анатолий Сергеевич
МПК / Мітки
МПК: B27B 25/00, B27B 5/00
Мітки: круглопиляльний, багатопилковий, верстат
