Фільтр для очистки газу від твердих часток

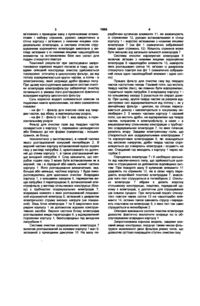

1 Фільтр для очистки газу від твердих часток циклонного типу, що включає корпус переважно циліндричної форми з конусним пилозбірником в нижній частині, вузол подачі очищуваного газу та розташований в верхній частині корпусу вихідний патрубок, який відрізняється тим, що в корпусі змонтовано з кільцевим зазором електрофільтр у вигляді набору вертикальних осаджувальних та коронуючих електродів з системами їх очистки струшуванням, а вихідний патрубок сполучено з Корисна модель відноситься до конструкцій очисних пристроїв, а саме - до конструкції фільтрів для очистки газів від твердих часток, комбінованого, циклонного - електричного типу, призначених для очистки промислових газів від пилу, продуктів згоряння тощо ВІДОМІ фільтри - циклони складаються з корпусу, переважно циліндричної форми, в верхній частині якого передбачені вузол для подачі газу, що підлягає очистці, та вихідний патрубок, а в нижній встановлено конусоподібний пилозбирач (див наприклад, Страус В "Промышленная очистка газов" М Изд Химия, изд 2е, с 280) Недоліками таких фільтрів є недостатня ефективність очистки, оскільки від газового потоку відокремлюються лише крупні частки, а дрібний пил виноситься з фільтру Більший ступінь очистки притаманний так званим електричним фільтрам, що містять розділені повітряним проміжком осаджувальні та коронуючі електроди, між якими створюють електричне поле Частки пилу, що електризуються, налипають на осаджувальні електроди, які періодично очищають струшуванням Крім того, з цією ж метою періодично струшують і коронуючі електроди (див там же с 434) Недоліками електричних фільтрів є, навпаки, відокремленою від кільцевого зазору порожниною корпусу над верхніми кінцями електродів 2 Фільтр циклонного типу по п 1, який відрізняється тим, що система очистки струшуванням осаджувальних електродів виконана у вигляді встановленого ззовні корпусу і зв'язаного з приводом вала з кулачковими елементами і набору стрижнів, рухомо змонтованих в СТІНЦІ корпусу і зв'язаних з нижніми кінцями осаджувальних електродів 3 Фільтр циклонного типу по п 1, який відрізняється тим, що система очистки коронуючих електродів виконана у вигляді зв'язаних з їх нижніми кінцями чашоподібних елементів та встановлених біля них сопел для подачі стиснутого повітря нездатність затримувати великі частки пилу, занадто важкі для утримування на поверхні електродів за рахунок електростатичних сил В основу корисної моделі покладено задачу створити такий фільтр для очистки газу від твердих часток, який забезпечував би високу ступінь очистки як від дрібних, так і від крупних фракцій пилу і до того ж мав би просту, технологічну конструкцію і був би простим в експлуатації Найбільш близьким аналогом при цьому ми вважаємо описаний вище фільтр - циклон Поставлена задача вирішується шляхом створення фільтру для очистки газу від твердих часток, який включає корпус переважно циліндричної форми з конусним пилозбирачем в нижній частині вузол подачі очищуваного газа та розташований в верхній частині корпусу вихідний патрубок, при цьому в корпусі з кільцевим зазором, змонтовано електрофільтр у вигляді набору вертикальних осаджувальних та коронуючих електродів з системами їх очистки струшуванням, а вихідний патрубок сполучено з відокремленою від кільцевого зазору порожниною корпусу над верхніми кінцями електродів В переважному варіанті виконання, система очистки струшуванням осаджувальних електродів виконана у вигляді встановленого ззовні корпусу і (О CD 00 1866 зв'язаного з приводом валу з кулачковими елементами і набору стрижнів, рухомо закріплених в СТІНЦІ корпусу і зв'язаних з нижніми кінцями осаджувальних електродів, а система очистки струшуванням коронуючих електродів виконана у вигляді зв'язаних з їх нижніми кінцями чашоподібних елементів та встановлених біля них сопел для подачі стиснутого повітря Технічний результат при застосуванні запропонованої корисної моделі полягає в тому, що завдяки описаній конструкції очистка здійснюється послідовно спочатку в циклонному фільтрі, де від потоку відокремлюються крупні частки, а потім - в електричному, який затримує дрібні фракції пилу При цьому конструктивне виконання систем очистки електродів електрофільтру забезпечує очистку останнього в умовах його розташування фактично всередині корпусу циклонного фільтру Суть корисної моделі пояснюється описом та поданими нижче кресленнями, на яких схематично показані - на фіг 1 - фільтр для очистки газів від твердих часток, від збоку, в вертикальному розрізі, - на фіг 2 - фільтр по фіг 1, вид зверху, в горизонтальному розрізі Фільтр для очистки газів від твердих часток складається з корпусу 1, переважно циліндричної або близької до неї форми (наприклад - восьмигранної, як більш технологічної у виготовленні), в нижній частині якого розташований конусний пилезбирач 2, В верхній частині корпусу встановлений вузол подачі газу у вигляді патрубка 3, орієнтованого по дотичній до стінки корпусу 1, а також розташований вище вихідний патрубок 4 Слід зазначити, що патрубок подачі газу 3 може бути встановленим як в верхній, так і в середній або навіть нижній частині корпусу 1 Його розташування визначатиме, яка, більша або меньша, частина корпусу 1 буде використовуватись для циклонної очистки Всередині корпусу 1, з кільцевим зазором 5, перекритим вище патрубка 3 перегородкою 6, встановлений електрофільтр у вигляді стільникової конструкції (блоку) з трубчастих осаджувальних електродів 7, всередині кожного з яких розташований поздовжний коронуючий електрод 8, зв'язаний з джерелом електричного струму високої напруги (не показаний) Весь блок електродів 7 та 8 закріплено всередині корпусу 1 за допомогою відомих конструктивних засобів Верхня частина блоку електродів розташована вище перегородки 6, у відокремленій порожнині корпусу 1, безпосередньо під вихідним патрубком 4 Система очистки осаджувальних електродів 7 включає розташований за межами корпусу 1 вал 9, зв'язаний з приводним двигуном 10 На валу пе редбачені кулачкові елементи 11, які взаємодіють із стрижнями 12, рухомо встановленими в СТІНЦІ корпусу 1 і жорстко зв'язаними з нижніми кінцями електродів 7 (на фіг 1 схематично зображений лише один стрижень 12) Кількість стрижнів може бути меншою від загальної КІЛЬКОСТІ електродів 7 Система очистки коронуючих електродів 8 включає зв'язані з нижніми кінцями коронуючих електродів 8 чашоподібні елементи 13, навпроти яких розташовані сопла 14, зв'язані із джерелом стиснутого повітря (на фіг 1 схематично зображений лише один чашоподібний елемент і одне сопло) Працює фільтр для очистки газу від твердих часток наступним чином Газовий потік, що містить тверді частки (пил), які повинні бути відокремлені, подається через патрубок 3 всередину корпусу 1 і по кільцевому зазору 5 рухається по спіралі донизу При цьому, крупні тверді частки за рахунок відцентрових сил відокремлюються від потоку і, як у звичайному фільтрі - циклоні, по стінках пересуваються донизу і накопичуються в конусному пилезбирачі 2 3 нижної частини корпусу 1 газовий потік, що містить дрібні, не відокремлені ще тверді частки, потрапляє в електрофільтр, а саме - в вищезазначену стільникову конструкцію з трубчастих осаджувальних електродів 7, по яких починає рухатись вгору Завдяки електричному полю, що створюється між осаджувальними електродами 7 та коронуючими електродами 8, які знаходяться під високою напругою, дрібні тверді частки спрямовуються до поверхонь електродів і осідають на них Очищений газ виходить з корпусу 1 через патрубок З Періодично електроди 7 і 8 необхідно звільняти від накопиченного пилу, що здійснюється шляхом їх струшування за допомогою ВІДПОВІДНИХ систем При повороті валу 9 кулачкові елементи 11 ударяють по стрижнях 12, які в свою чергу передають енергійний поштовх електродам 7, внаслідок чого пил струшується в пилезбірник 2 Оскільки електроди 7 зібрані в досить жорстку стільникову конструкцію, поштовх, переданий одному з електродів, є достатнім для струшування ще кількох сусідніх При імпульсній подачі стиснутого повітря через сопла 13 на чашоподібні елементи 14, останні також зазнають струсу і передають поштовхи на електроди 8, з яких пил так само струшується в пилезбірник 2 Описане виконання систем очистки електродів дозволяє фактично виключити операції по їх обслуговуванню всередині корпусу 1 Запропонована корисна модель, завдяки описаній вище конструкції, поєднує таким чином фільтруючі можливості двох фільтрів різних типів, що дозволяє суттєво покращати ступінь очистки газу 1866 Фіг.1 Фіг.2 Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
