Свердловинний заряд

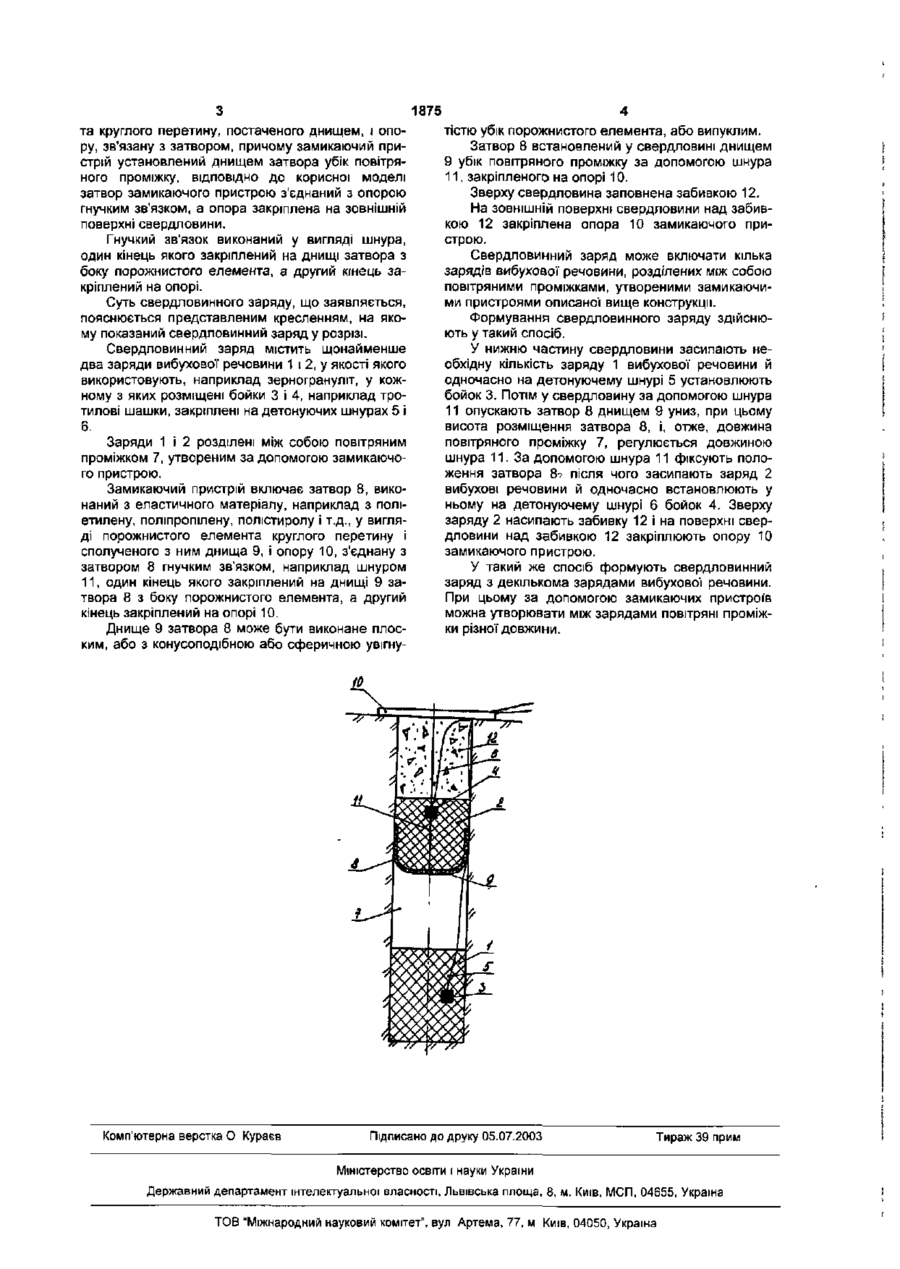

1. Свердловинний заряд, що містить щонайменше два заряди вибухової речовини, у кожному з яких розміщений бойок з детонуючим шнуром, І забивку, при цьому заряди вибухової речовини Корисна модель відноситься до гірничої промисловості і може бути використана при вибуховому руйнуванні гірничих порід. Відомий свердловинний заряд (див. авторське свідоцтво СРСР №614658, М. Кл, Е21С37/00, F42D1/02), що містить щонайменше два заряди вибухової речовини, у кожному з яких розміщений бойок з детонуючим шнуром, і забивку. Заряди вибухової речовини розділені повітряним проміжком, утвореним за допомогою замикаючого пристрою, що включає затвор з еластичного матеріалу у вигляді порожнистого елемента круглого перетину, постаченого днищем, і опору, зв'язану з затвором. Замикаючий пристрій установлений днищем затвора убік повітряного проміжку. При цьому опора замикаючого пристрою являє собою п'яту, з'єднану з днищем затвора твердим стрижнем, закріпленим із зовнішнього боку днища. Недоліком відомого рішення є те, що в свердловинному заряді величина повітряного проміжку не регулюється, а має постійну величину, обумовлену відстанню від зовнішньої' поверхні опори до днища затвора замикаючого пристрою. Як показала практика проведення буропщривних робіт, на однієї ділянці, яку підривають, як міцність породи, так і її властивості можуть змінюватися, і від цього фактора залежить вибір довжини повітряного проміжку. Величина повітряного проміжку залежить розділені повітряним проміжком, утвореним за допомогою замикаючого пристрою, що включає затвор з еластичного матеріалу, виконаний як порожнистий елемент круглого перерізу, оснащений днищем, і опору, зв'язану з затвором, причому замикаючий пристрій установлений днищем затвора у бік повітряного проміжку, який відрізняється тим, що затвор замикаючого пристрою з'єднаний з опорою гнучким зв'язком, а опора закріплена на зовнішній поверхні свердловини. 2. Свердловинний заряд за п. 1, який відрізняється тим, що гнучкий зв'язок виконаний як шнур, один кінець якого закріплений на днищі затвора з боку порожнистого елемента, а другий кінець закріплений на опорі. так само і від кількості зарядів вибухової речовини в свердловині. Тому такий свердловинний заряд у силу постійної величини повітряного проміжку не може бути широко використаним для проведення буропідривних робіт. Крім того, у випадку непостійності глибин свердловин на одній ДІЛЯНЦІ ВІДО МИЙ свердловинний заряд унаслідок неможливості регулювання повітряного проміжку не дозволяє забезпечити розташування верхнього заряду вибухової речовини на проектному рівнідщо також звужує можливості його промислового використання. В основу корисної моделі поставлена задача створити такий свердловинний заряд, у якому нове конструктивне виконання замикаючого пристрою дозволило б забезпечити регулювання довжини повітряного проміжку в залежності від міцності і властивостей порід, які підривають, від кількості зарядів вибухової речовини, а також від інших природних і виробничих факторів. Поставлена задача вирішується тим, що в свердловинному заряді, який містить щонайменше два заряди вибухової речовини, у кожному з яких розміщений бойок з детонуючим шнуром, і забивку, при цьому заряди вибухової речовини розділені повітряним проміжком, утвореним за допомогою замикаючого пристрою, що включає затвор з еластичного матеріалу у вигляді порожнистого елемен ю 00 1875 та круглого перетину, постаченого днищем, і опору, зв'язану з затвором, причому замикаючий пристрій установлений днищем затвора убік повітряного проміжку, ВІДПОВІДНО до корисної моделі затвор замикаючого пристрою з'єднаний з опорою гнучким зв'язком, а опора закріплена на зовнішній поверхні свердловини. Гнучкий зв'язок виконаний у вигляді шнура, один кінець якого закріплений на днищі затвора з боку порожнистого елемента, а другий кінець закріплений на опорі. Суть свердловинного заряду, що заявляється, пояснюється представленим кресленням, на якому показаний свердловинний заряд у розрізі. Свердловинний заряд містить щонайменше два заряди вибухової речовини 1 і 2, у якості якого використовують, наприклад зерногрануліт, у кожному з яких розміщені бойки 3 і 4, наприклад тротилові шашки, закріплені на детонуючих шнурах 5 і 6. Заряди 1 і 2 розділені між собою повітряним проміжком 7, утвореним за допомогою замикаючого пристрою. Замикаючий пристрій включає затвор 8, виконаний з еластичного матеріалу, наприклад з поліетилену, поліпропілену, полістиролу І т.д., у вигляді порожнистого елемента круглого перетину і сполученого з ним днища 9, і опору 10, з'єднану з затвором 8 гнучким зв'язком, наприклад шнуром 11, один кінець якого закріплений на днищі 9 затвора 8 з боку порожнистого елемента, а другий кінець закріплений на опорі 10. Днище 9 затвора 8 може бути виконане плоским, або з конусоподібною або сферичною увігну Комп'ютерна верстка О Кураєв тістю убік порожнистого елемента, або випуклим. Затвор 8 встановлений у свердловині днищем 9 убік повітряного проміжку за допомогою шнура 11, закріпленого на опорі 10. Зверху свердловина заповнена забивкою 12. На зовнішній поверхні свердловини над забивкою 12 закріплена опора 10 замикаючого пристрою. Свердловинний заряд може включати кілька зарядів вибухової речовини, розділених між собою повітряними проміжками, утвореними замикаючими пристроями описаної вище конструкції. Формування свердловинного заряду здійснюють у такий спосіб. У нижню частину свердловини засипають необхідну кількість заряду 1 вибухової речовини й одночасно на детонуючему шнурі 5 установлюють бойок 3. Потім у свердловину за допомогою шнура 11 опускають затвор 8 днищем 9 униз, при цьому висота розміщення затвора 8, і, отже, довжина повітряного проміжку 7, регулюється довжиною шнура 11. За допомогою шнура 11 фіксують положення затвора 8? після чого засипають заряд 2 вибухові речовини й одночасно встановлюють у ньому на детонуючему шнурі 6 бойок 4. Зверху заряду 2 насипають забивку 12 і на поверхні свердловини над забивкою 12 закріплюють опору 10 замикаючого пристрою. У такий же спосіб формують свердловинний заряд з декількома зарядами вибухової речовини. При цьому за допомогою замикаючих пристроїв можна утворювати між зарядами повітряні проміжки різної довжини. Підписано до друку 05.07.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Киш, 04050, Україна
