Гасник гідравлічних ударів в трубопроводах

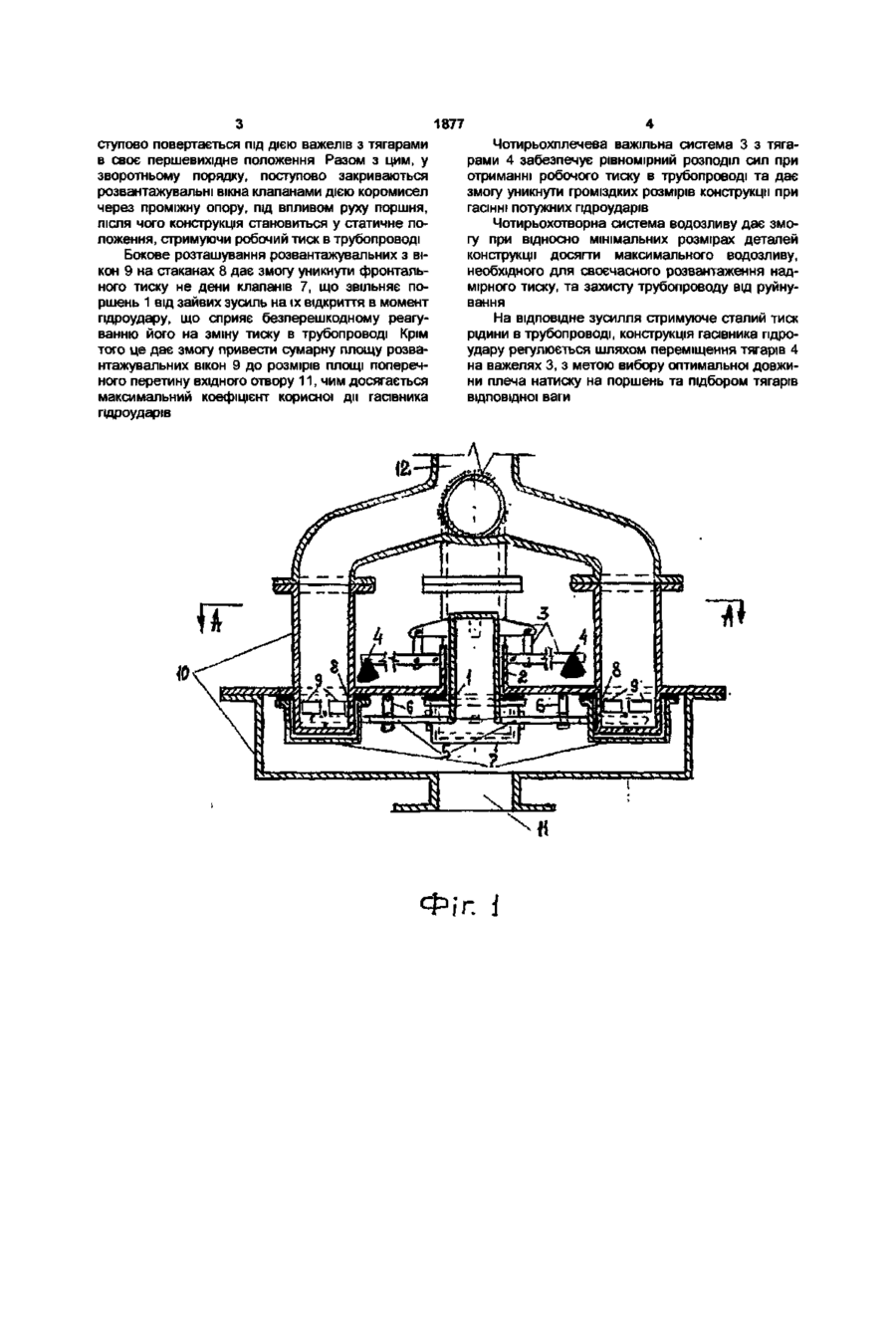

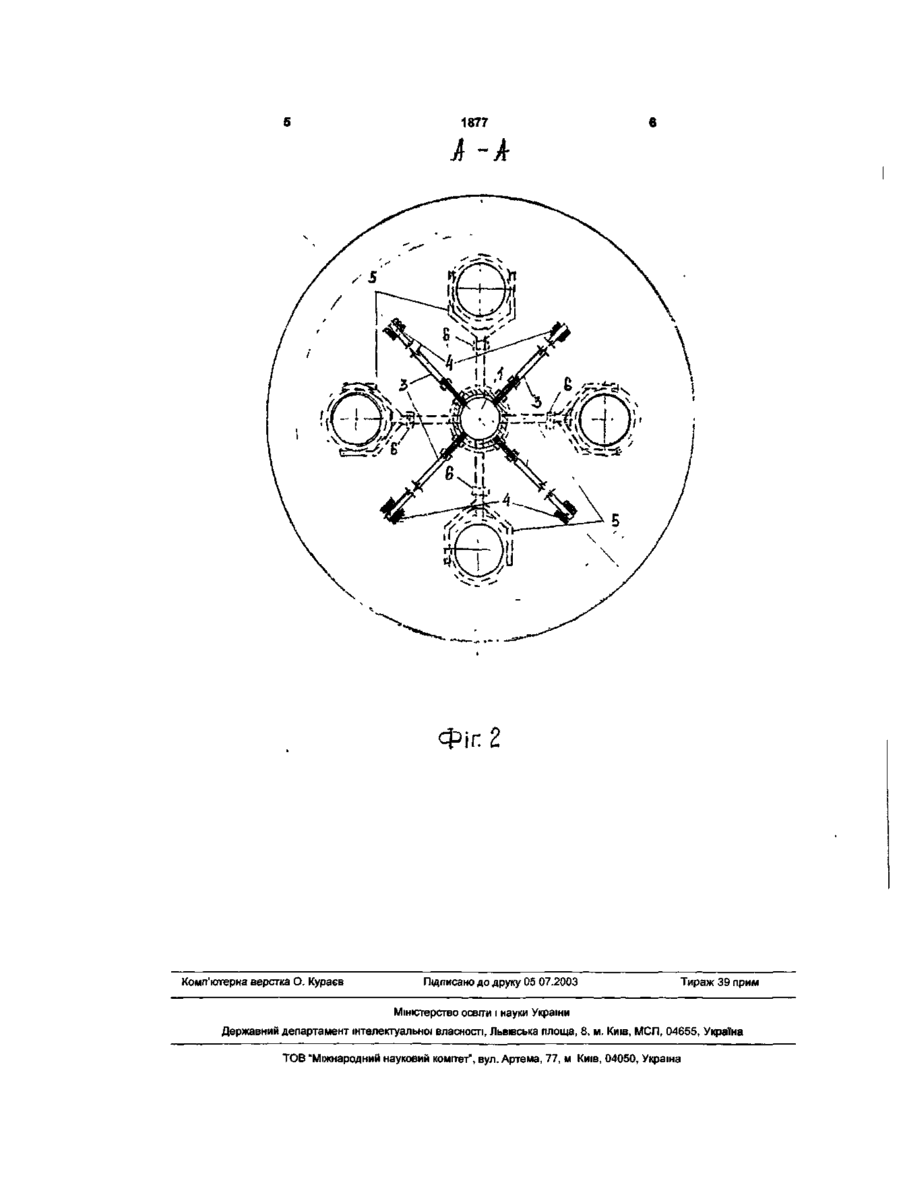

Гасник гідравлічних ударів в трубопроводах, який містить привідний циліндр, вхідний та вихідний отвори, який відрізняється тим , що за стосований в ньому порожнистий поршень зовні рухомо з'єднаний з важільною системою, а знизу шарнірно з коромислами, які, опираючись на шарнірно підвішену до корпусу проміжну опору, рухомо з'єднані з клапанами, незалежно розміщеними на стаканах з розвантажувальними вікнами Корисна модель відноситься до гідротехніки, зокрема, до обладнання трубопроводів працюючих під тиском При будівництві трубопроводів, працюючих під тиском застосовуються гасівники пдроударів, конструкції яких обмежують коефіцієнт корисної вника пдроудару На фіг 2 зображена фіг 1 по А-А Запропонований газівник пдроударів, являє собою симетричну конструкцію, яка в центрі містить порожнистий поршень і розміщений в привідному циліндрі 2 та з'єднання зовні з чотирьохплечевою важільною системою 3 з тягарами 4, а з низу, шарнірно, з коромислами 5 розміщеними попарно перпендикулярно між собою, які опираючись на рухомо підвішені до корпусу проміжні опори 6, з'єднані рухомо з клапанами 7, розміщеними незалежно на стаканах 8, в яких розміщені розвантажувальні вікна 9 Конструкція змонтована в роз'ємному корпусі 10, з вхідним 11 та вихідним 12 отворами Для звільнення порожнистого поршня від повітряної подушки застосовується ВІДПОВІДНИЙ клапан, який на кресленні не показаний Гвсівкик працює таким чином При стабільній роботі трубопроводу, поршень 1 зрівноважений з одного боку важільною системою 3 з тягарами 4, а з другого тиском рідини, знаходиться в статичному стані, утримуючи коромислами 5 через проміжну опору 6 клапани 7 на стаканах 8, закриваючи розвантажувальні вікна 9 В момент різкого збільшення тиску з трубопроводі при пдроударі, поршень 1, зрівноважений тільки на робочий тиск, миттєво переміщується вгору, підіймаючи важелі 3 з тягарами 4, водночас діючи на коромисла 5, через проміжну опору 6, зміщує клапани 7 донизу, відкриваючи розвантажувальні вікна 9 на стаканах 8, через які рідина стрімко виштовхується в вихідний отвір 12, завдяки чому збитковий тиск гаситься По мірі того, як збитковий тиск в трубопроводі падає, поршень, маючи високий коефіцієнт опору, завдяки порожнистості, по дії, який залежить від КІЛЬКОСТІ МИТТЄВО виштовху ваної рідини із трубопроводу з момент гасіння гідро удару, що знижує їхню ефективність Аналогом до запропонованої корисної моделі прийнятий "Гасізвник гідравлічних ударів" /Авторське свідоцтво СРСР №1681107 А1/ за індексом МПК F 16 К 47/10, який має привідний циліндр, вхідний та вихідний отвори, недоліком якого являється низький ККД, через що він не може гарантувати захист трубопроводу від руйнування в момент пдроудару З основу корисної моделі поставлено задачу розробити конструкцію гесівника пдроудару з максимально високим ККД, здатну гасити пдроудар будь-якої потужності в трубопроводі будь-якого розміру поперечного перетину Поставлена задача вирішується тим, що запропонований гасівник пдроударів, який містить привідний циліндр, вхідний та вихідний отвори відрізняється тим, що застосований з ньому порожнистий поршень рухомо з'єднаний зовні з важільною системою, а з низу шарнірно з коромислами, які опираючись на шарнірно підвішену до корпусу проміжну опору, рухомо з'єднані з клапанами незалежно розміреними на стаканах з розвантажувальними вікнами Суть корисної моделі пояснюється кресленнями На фіг 1 зображена конструктивна схема гасі 00 1877 ступово повертається під дією важелів з тягарами в своє першевихідне положення Разом з цим, у зворотньому порядку, поступово закриваються розвантажувальні вікна клапанами дією коромисел через проміжну опору, під впливом руху поршня, після чого конструкція становиться у статичне положення, стримуючи робочий тиск в трубопроводі Бокове розташування розвантажувальних з вікон 9 на стаканах 8 дає змогу уникнути фронтального тиску не дени клапанів 7, що звільняє поршень 1 від зайвих зусиль на їх відкриття в момент пдроудару, що сприяє безперешкодному реагуванню його на зміну тиску в трубопроводі Крім того це дає змогу привести сумарну площу розвантажувальних вікон 9 до розмірів площі поперечного перетину вхідного отвору 11, чим досягається максимальний коефіцієнт корисної ди гасівника пдроударів Чотирьохплечева важільна система 3 з тягарами 4 забезпечує рівномірний розподіл сил при отриманні робочого тиску в трубопроводі та дає змогу уникнути громіздких розмірів конструкції при гасінні потужних пдроударів Чотирьохотворна система водозливу дає змогу при відносно мінімальних розмірах деталей конструкції досягти максимального водозливу, необхідного для своєчасного розвантаження надмірного тиску, та захисту трубопроводу від руйнування На відповідне зусилля стримуюче сталий тиск рідини в трубопроводі, конструкція гасівника пдроудару регулюється шляхом переміщення тягарів 4 на важелях 3, з метою вибору оптимальної довжини плеча натиску на поршень та підбором тягарів відповідної ваги Фіг. і 1877 A-A Фін 2 Комп'ютерна верстка О. Кураєв Підписано до друку 05 07.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м Київ, 04050, Україна
