Пристрії для витягання металичних предметів з вибія свердловини

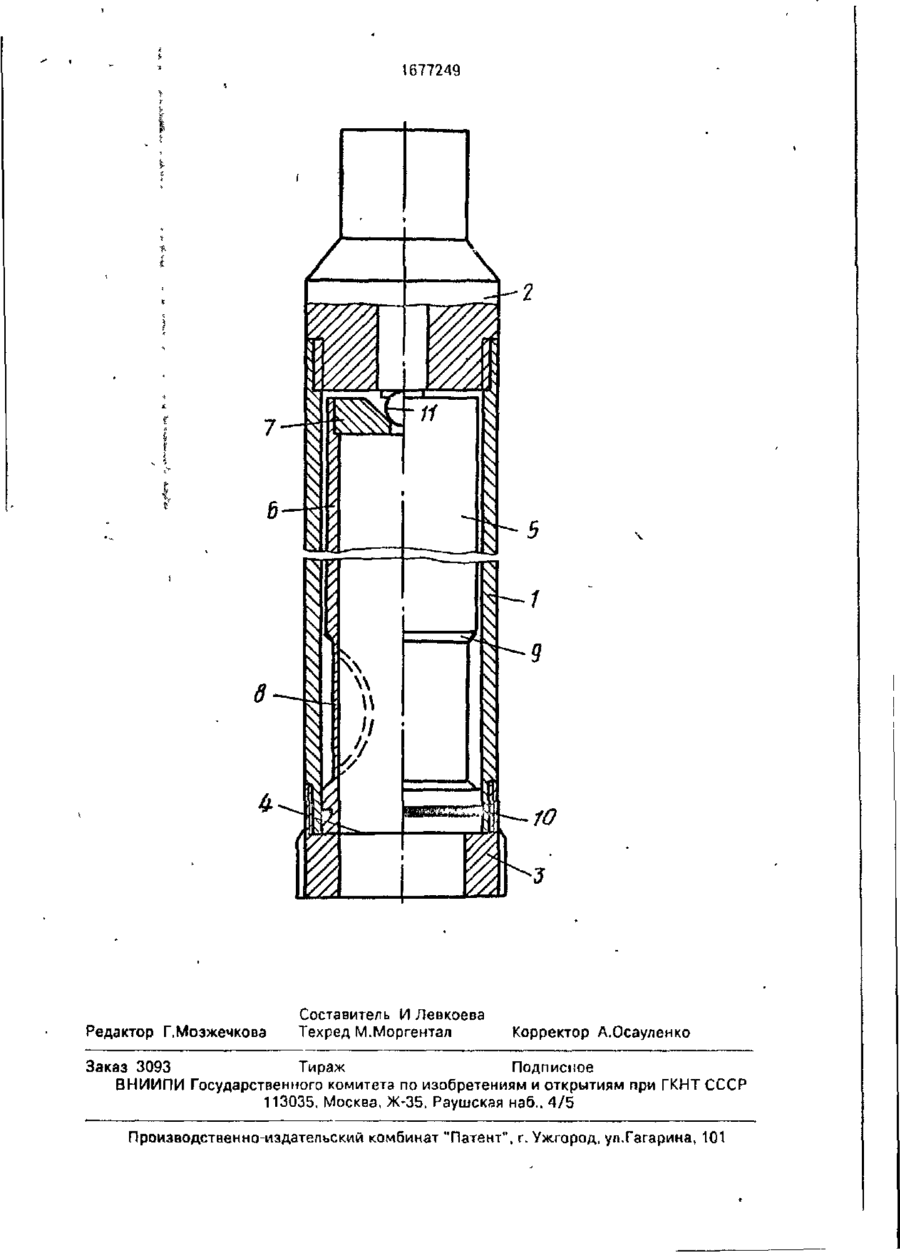

Изобретение относится к инструментам, применяемым при бурении и ремонте скважин. Цель изобретения - обеспечение гарантированного захвата извлекаемого предмета. В полости корпуса 1 с переходником 2 и фрезерной коронкой 3 с возможностью осевого перемещения установлен узел захвата 5. выполненный в виде патрубка 6 с упругим элементом (УЭ) 8 в нижней части патрубка 6 расположено седло 7 под бросовый клапан. Под УЭ 8 установлено кольцевое уплотнение 10. Устройство спускают в скважину и промывают забой, бросают запорный орган ^ 1. Создают избыточное сминающее давление. УЭ 8 сминается до прочного контакта с зашедшим внутрь извлекаемым предметом. 1 ил. образованным кольцевой проточкой 9, выполненной на наружной части патрубка 6. Под упругим рабочим элементом 8 установлено кольцевое уплотнение 10. Устройство работает следующим образом. В собранном виде устройство присоединяется к бурильной колонне и опускается в скважину. Не доходя 5-7 м до забоя, включают буровые насосы и с промывкой и вращением (40-60 об/мин) доходят по осадку до . забоя. В зависимости от размеров металлических предметов, находящихся на забое, и характера осадка дальнейшую работу устройством производят в следующем порядке. Если на забое находятся удлиненные предметы, например каротажный снаряд, то предварительно после дохождения до забоя производят хорошую промывку скважины о> 1677249 (не менее цикла). После этого в бурильные трубы забрасывают бросовый запорный орган 11 и продолжают прокачивать промывочную жидкость с ограниченной производительностью, чтобы можно было 5 при возрастании давления вовремя останоомть буровой насос (это свидетельствует о посадке бросового органа на седло 7). После этого вновь включают буровой насос и внутри бурильных труб создают избыточное расчет- 10 ное давление, например 100-150 кгс/см , при котором упругий рабочий элемент 8 сминается. Смятие упругого рабочего элемента 8 происходит до тех пор, пока внутренние его стенки плотно не обхватят находящийся 15 внутри полости патрубка 6 предмет. Сбрасывают давление внутри бурильной колонны и производят ее подъем из скважины. После подъема устройство разбирают. Для этого отвинчивают фрезерную коронку 3 и 20 изалекают из полого корпуса 1 узел захвата 5 вместе с находящимся внутри его предметом. Отвинчивают от него седло 7. Узел захвата 5 меняют на новый и "собирают устройство для следующего спуска в сква- 25 жину. Все остальные детали используют многократно. смятие упругого рабочего элемента 8 в месте нахождения кольцевой проточки 9 до прочного контакта с зашедшим внутрь цилиндра керном. После подъема устройства на поверхность металлический предмет оказывается поднятым на поверхность. Извлечение предмета производят аналогично вышеописанному. Предлагаемое устройство обеспечивает надежность работы при наличии на забое осадка и при бурении с промывкой буровым раствором большого удельного веса. Формула изобретения Устройство для извлечения металлических предметов с забоя скважины, содержащее полый корпус, связанную с нижней его частью фрезерную коронку с внутренним кольцевым уступом, установленный в полости корпуса с возможностью осевого перемещения узел захвата, содержащий патрубок с седлом в верхней его части под бросовый клапан и упругим рабочим элементом в нижней части, кольцевое уллотнение, установленное на наружной поверхности патрубка, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства за счет гарантированноПри нахождении на забое шарошек и го захвата извлекаемого предмета с однодругих коротких предметов после дохождения устройством до забоя производят под- 30 временным упрощением конструкции, упругий рабочий элемент образован частью буривание на 30-50 см. После этого в патрубка, выполненный с кольцевой проточбурильные трубы бросают бросовый запоркой на наружной поверхности патрубка ный орган 11 и после его посадки в седло 7 между седлом под бросовый клапан и кольсоздают внутри труб расчетное избыточное сминающее давление. При этом происходит 35 цевым уплотнением. 1677249 7 Редактор Г.Моэжечкова Составитель И Левкоєва Техред М.Моргентал Корректор А.Осаулеико Заказ 3093 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
