Пристрій для очищення поверхні води від рідких забруднень

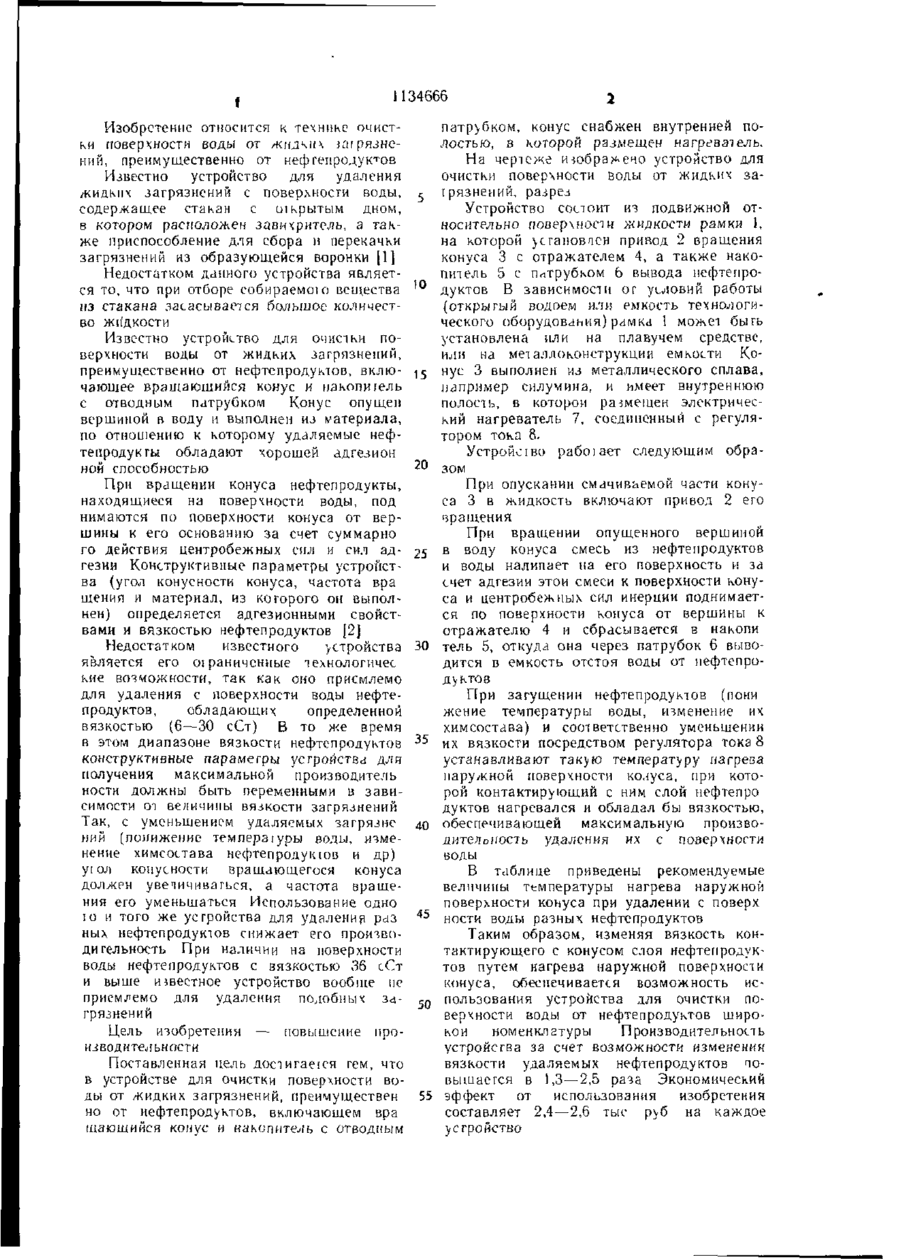

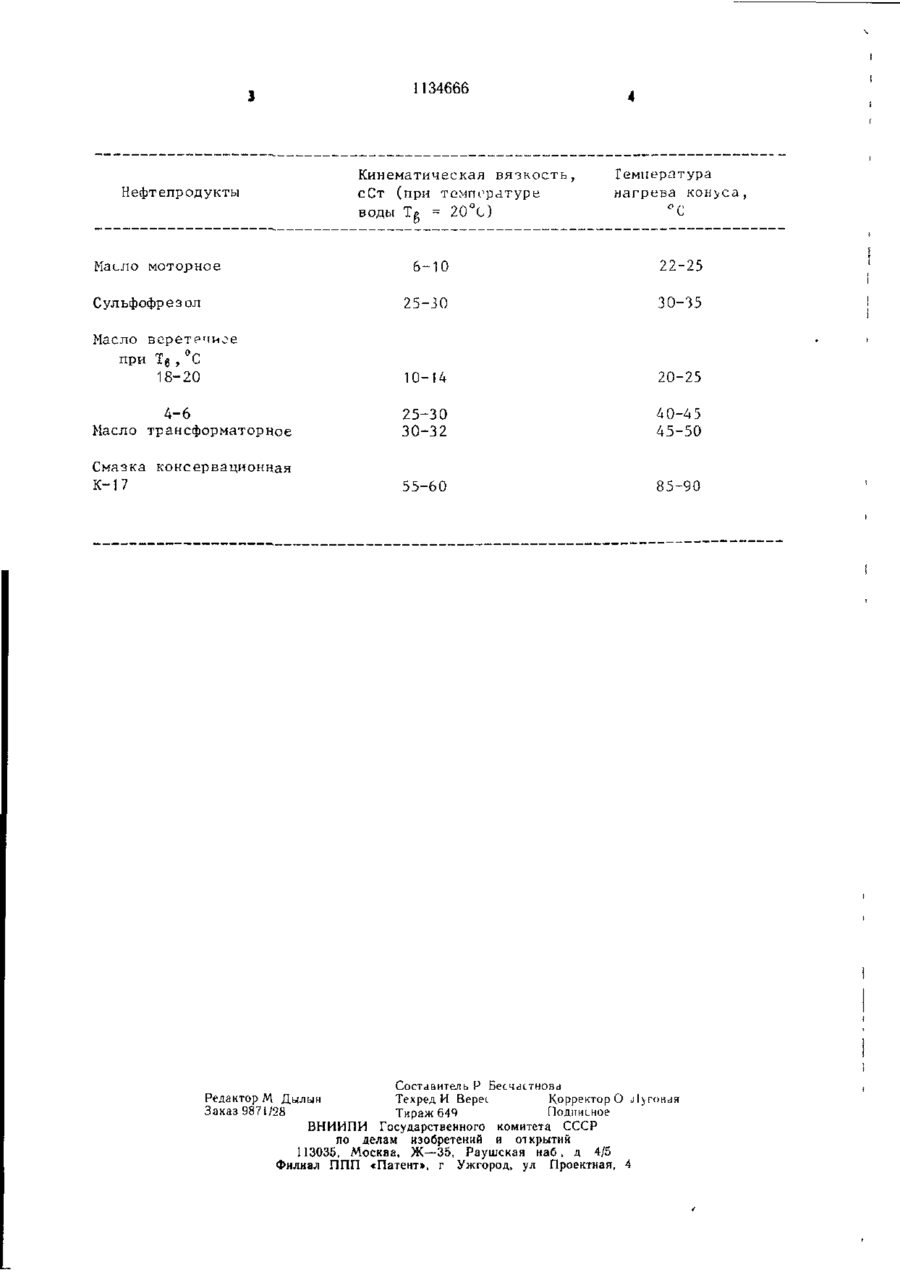

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ ВОДЫ ОТ ЖИДКИХ ЗАГРЯЗНЕНИИ, преимущественно от нефтепродуктов, включающее вращающийся конус и накопитель с отводным патрубком, отличающееся тем, что, с целью повышения производительности, конус снабжен внутренней полостью, в которой размещен нагреватель. О і і 134666 Изобретение относится к технике очистки поверхности воды от жидких загрязнений, преимущественно от нефтепродуктов Известно устройство для удаления жидких загрязнений с поверхности воды, содержащее стакан с о і крытым дном, в котором расположен завихритесь, а также приспособление для сбора и перекачки загрязнений из образующейся воронки [1] Недостатком данного устройства является то, что при отборе собираемою вещества из стакана засасывается большое количество жидкости Известно устройетво для очистки поверхности воды от жидких загрязнений, преимущественно от нефтепродуктов, включающее вращающийся конус и накопиіель с отводным патрубком Конус опущен вершиной в воду и выполнен из материала, по отношению к которому удаляемые нефтепродукты обладают хорошей адгезион ной способностью При вращении конуса нефтепродукты, находящиеся на поверхности воды, под нимаются по поверхности конуса от вершины к его основанию за счет суммарно го действия центробежных сил и сил адгезии Конструктивные параметры устройства (угол конусности конуса, частота вра ще ни я и материал, из которого он выполнен) определяется адгезионными свойствами и вязкостью нефтепродуктов [2] Недостатком известного устройства является его 01 раниченпые технологичес кие возможности, так как оно приемлемо для удаления с поверхности воды нефтепродуктов, обладающих определенной вязкостью (6—30 сСт) В то же время в этом диапазоне вязкости нефтепродуктов конструктивные параметры устройства для получения максимальной производитель ности должны быть переменными в зависимости 01 величины вязкости загрязнений Так, с уменьшением удаляемых загрязне ний (понижение тем пера (уры воды, изменение химсостава нефтепродуктов и др) утл конусности вращающегося конуса должен увечичивагься, а частота вращения его уменьшаться Использование одно ю и того же устройства для удаления раз ных нефтепродуктов снижает его производительность При наличии на поверхности воды нефтепродуктов с вязкостью ,36 сСт и выше известное устройство вообще не приемлемо для удаления подобных загрязнений Цель изобретения — повышение производительности Поставленная цель доел и гае і ся тем, что в устройстве для очистки поверхности воды от жидких загрязнений, преимуществен но от нефтепродуктов, включающем вра щающийся KOHVC и накопитель с отводным патрубком, конус снабжен внутренней полостью, а которой размещен нагреватель. На чертеже изображено устройство для очистки поверхности воды от жидких за5 [рязнений, разрез Устройство состоит из подвижной относительно поверхности жидкости рамки 1, на которой установлен привод 2 вращения конуса 3 с отражателем 4, а также накопитель 5 с пптрубком 6 вывода нефтепро10 дуктов В зависимости or уиювий работы (открытый водоем или емкость технологического оборудования) рамка 1 может быть установлена или на плавучем средстве, или на металлоконструкции емкости Ко15 нус 3 выполнен из металлического сплава, например силумина, и имеет внутреннюю полость, в которой размещен электрический нагреватель 7, соединенный с регулятором тока 8. Устройсіво рабоїает следующим обра20 зом При опускании смачиваемой части конуса 3 в жидкость включают привод 2 его вращения При вращении опущенного вершиной 25 в воду конуса смесь из нефтепродуктов и воды налипает на его поверхность и за счет адгезии этой смеси к поверхности конуса и центробежных сил инерции поднимается по поверхности конуса от вершины к отражателю 4 и сбрасывается в накопи 30 тель 5, откуда она через патрубок 6 выводится в емкость отстоя воды от нефтепродуктов При загущении нефтепродуктов (пони жение температуры воды, изменение их химсостава) и соответственно уменьшении 35 их вязкости посредством регулятора тока 8 устанавливают такую температуру на греза наружной поверхности конуса, при которой контактирующий с ним слой нефтепро дуктов нагревался и обладал бы вязкостью, 40 обеспечивающей максимальную производителоность удаления их с поверхности воды В таблице приведены рекомендуемые величины температуры нагрева наружной поверхности конуса при удалении с поверх *•> ности воды разных нефтепродуктов Таким образом, изменяя вязкость контактирующего с конусом слоя нефтепродуктов путем нагрева наружной поверхности конуса, обеспечивается возможность исCQ пользования устройства для очистки поверхности воды от нефтепродуктов широкой номенклатуры Производительность устройства за счет возможности изменения вязкости удаляемых нефтепродуктов повышается в 1,3—2,5 раза Экономический 55 эффект от использования изобретения составляет 2,4—2,6 тыс руб на каждое устройство 1134666 Нефтепродукты Масло моторное Кинематическая вязкость сСт (при температуре воды Тр = 20 С) Температура нагрева конуса, °С 6-10 22-25 Сульфофрезол 25-30 30-35 Масло всретемиое при Т в ,°С 18-20 10-14 20-25 4-6 Масло трансформаторное 25-30 30-32 4 0-45 45-50 Смазка консервационная К-17 55-60 85-90 Составитель Р Редактор М Дылын Техред И Верес Корректор О Заказ 9871/28 Тираж 644 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
