Пристрій для дозованої подачі одного компоненту в потік іншого

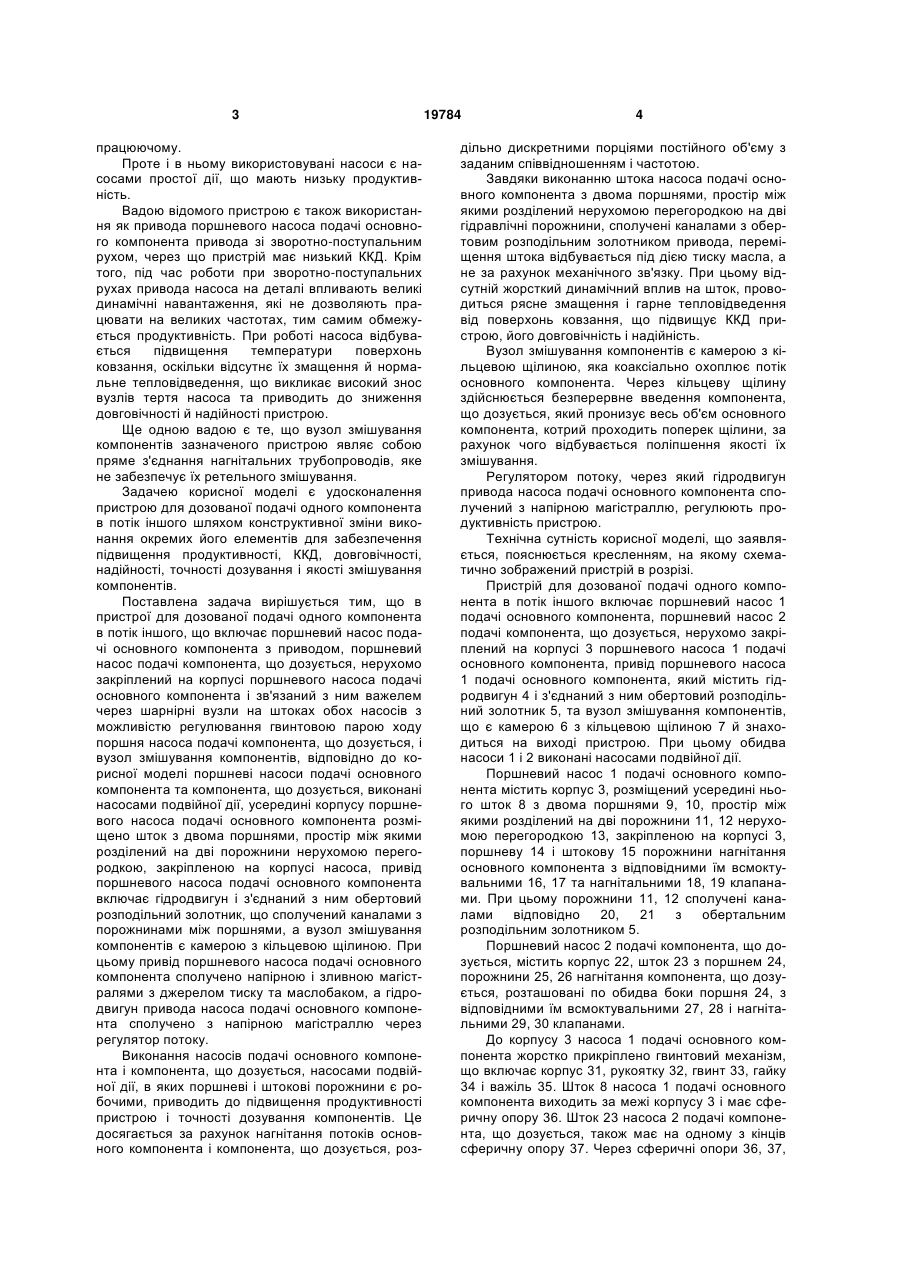

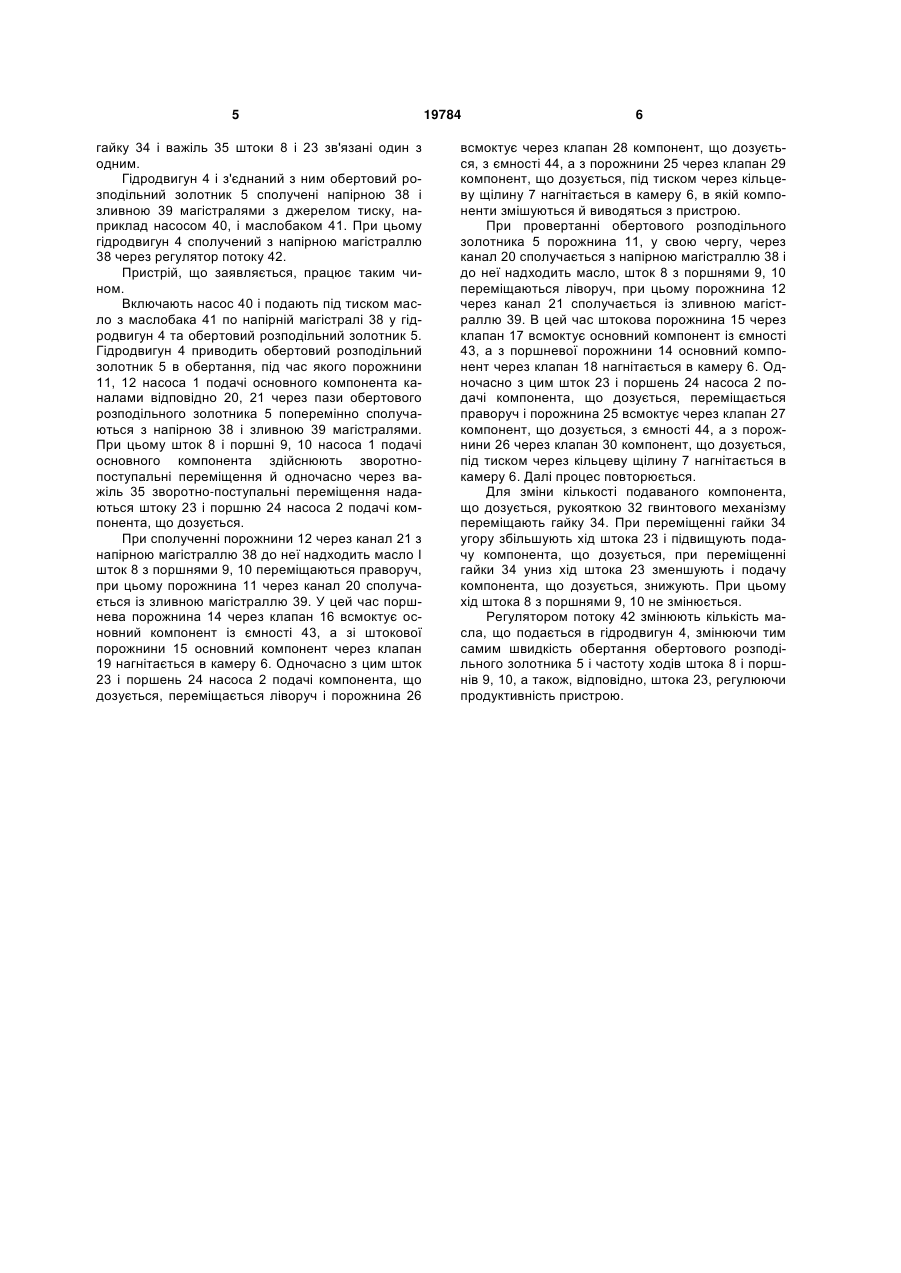

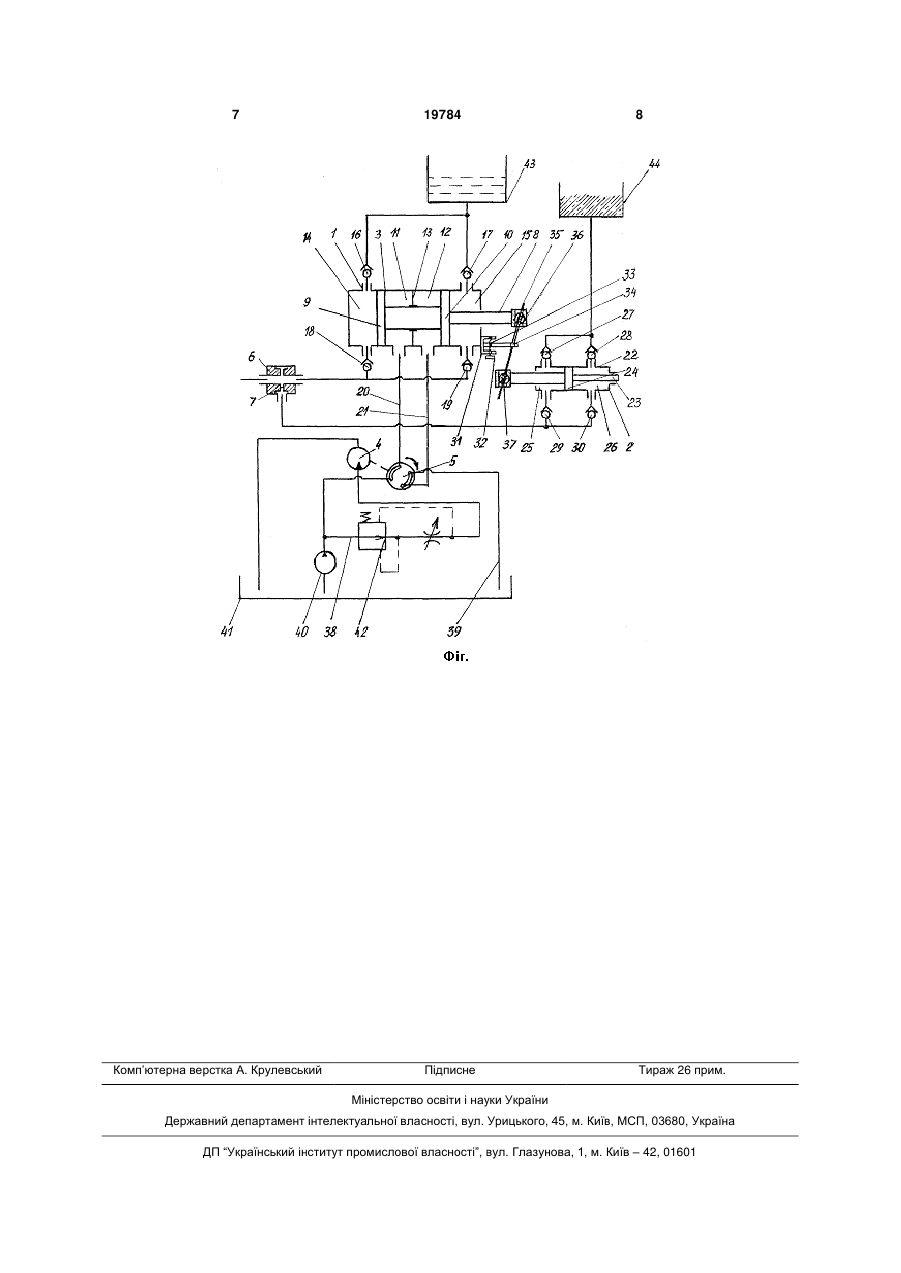

1. Пристрій для дозованої подачі одного компонента в потік іншого, що включає поршневий насос подачі основного компонента з приводом, поршневий насос подачі компонента, що дозується, нерухомо закріплений на корпусі поршневого насоса подачі основного компонента і зв'язаний з ним важелем через шарнірні вузли на штоках обох насосів з можливістю регулювання гвинтовою парою ходу поршня насоса подачі компонента, що дозується, і вузол змішування компонентів, який U 1 3 працюючому. Проте і в ньому використовувані насоси є насосами простої дії, що мають низьку продуктивність. Вадою відомого пристрою є також використання як привода поршневого насоса подачі основного компонента привода зі зворотно-поступальним рухом, через що пристрій має низький ККД. Крім того, під час роботи при зворотно-поступальних рухах привода насоса на деталі впливають великі динамічні навантаження, які не дозволяють працювати на великих частотах, тим самим обмежується продуктивність. При роботі насоса відбувається підвищення температури поверхонь ковзання, оскільки відсутнє їх змащення й нормальне тепловідведення, що викликає високий знос вузлів тертя насоса та приводить до зниження довговічності й надійності пристрою. Ще одною вадою є те, що вузол змішування компонентів зазначеного пристрою являє собою пряме з'єднання нагнітальних трубопроводів, яке не забезпечує їх ретельного змішування. Задачею корисної моделі є удосконалення пристрою для дозованої подачі одного компонента в потік іншого шляхом конструктивної зміни виконання окремих його елементів для забезпечення підвищення продуктивності, ККД, довговічності, надійності, точності дозування і якості змішування компонентів. Поставлена задача вирішується тим, що в пристрої для дозованої подачі одного компонента в потік іншого, що включає поршневий насос подачі основного компонента з приводом, поршневий насос подачі компонента, що дозується, нерухомо закріплений на корпусі поршневого насоса подачі основного компонента і зв'язаний з ним важелем через шарнірні вузли на штоках обох насосів з можливістю регулювання гвинтовою парою ходу поршня насоса подачі компонента, що дозується, і вузол змішування компонентів, відповідно до корисної моделі поршневі насоси подачі основного компонента та компонента, що дозується, виконані насосами подвійної дії, усередині корпусу поршневого насоса подачі основного компонента розміщено шток з двома поршнями, простір між якими розділений на дві порожнини нерухомою перегородкою, закріпленою на корпусі насоса, привід поршневого насоса подачі основного компонента включає гідродвигун і з'єднаний з ним обертовий розподільний золотник, що сполучений каналами з порожнинами між поршнями, а вузол змішування компонентів є камерою з кільцевою щілиною. При цьому привід поршневого насоса подачі основного компонента сполучено напірною і зливною магістралями з джерелом тиску та маслобаком, а гідродвигун привода насоса подачі основного компонента сполучено з напірною магістраллю через регулятор потоку. Виконання насосів подачі основного компонента і компонента, що дозується, насосами подвійної дії, в яких поршневі і штокові порожнини є робочими, приводить до підвищення продуктивності пристрою і точності дозування компонентів. Це досягається за рахунок нагнітання потоків основного компонента і компонента, що дозується, роз 19784 4 дільно дискретними порціями постійного об'єму з заданим співвідношенням і частотою. Завдяки виконанню штока насоса подачі основного компонента з двома поршнями, простір між якими розділений нерухомою перегородкою на дві гідравлічні порожнини, сполучені каналами з обертовим розподільним золотником привода, переміщення штока відбувається під дією тиску масла, а не за рахунок механічного зв'язку. При цьому відсутній жорсткий динамічний вплив на шток, проводиться рясне змащення і гарне тепловідведення від поверхонь ковзання, що підвищує ККД пристрою, його довговічність і надійність. Вузол змішування компонентів є камерою з кільцевою щілиною, яка коаксіально охоплює потік основного компонента. Через кільцеву щілину здійснюється безперервне введення компонента, що дозується, який пронизує весь об'єм основного компонента, котрий проходить поперек щілини, за рахунок чого відбувається поліпшення якості їх змішування. Регулятором потоку, через який гідродвигун привода насоса подачі основного компонента сполучений з напірною магістраллю, регулюють продуктивність пристрою. Технічна сутність корисної моделі, що заявляється, пояснюється кресленням, на якому схематично зображений пристрій в розрізі. Пристрій для дозованої подачі одного компонента в потік іншого включає поршневий насос 1 подачі основного компонента, поршневий насос 2 подачі компонента, що дозується, нерухомо закріплений на корпусі 3 поршневого насоса 1 подачі основного компонента, привід поршневого насоса 1 подачі основного компонента, який містить гідродвигун 4 і з'єднаний з ним обертовий розподільний золотник 5, та вузол змішування компонентів, що є камерою 6 з кільцевою щілиною 7 й знаходиться на виході пристрою. При цьому обидва насоси 1 і 2 виконані насосами подвійної дії. Поршневий насос 1 подачі основного компонента містить корпус 3, розміщений усередині нього шток 8 з двома поршнями 9, 10, простір між якими розділений на дві порожнини 11, 12 нерухомою перегородкою 13, закріпленою на корпусі 3, поршневу 14 і штокову 15 порожнини нагнітання основного компонента з відповідними їм всмоктувальними 16, 17 та нагнітальними 18, 19 клапанами. При цьому порожнини 11, 12 сполучені каналами відповідно 20, 21 з обертальним розподільним золотником 5. Поршневий насос 2 подачі компонента, що дозується, містить корпус 22, шток 23 з поршнем 24, порожнини 25, 26 нагнітання компонента, що дозується, розташовані по обидва боки поршня 24, з відповідними їм всмоктувальними 27, 28 і нагнітальними 29, 30 клапанами. До корпусу 3 насоса 1 подачі основного компонента жорстко прикріплено гвинтовий механізм, що включає корпус 31, рукоятку 32, гвинт 33, гайку 34 і важіль 35. Шток 8 насоса 1 подачі основного компонента виходить за межі корпусу 3 і має сферичну опору 36. Шток 23 насоса 2 подачі компонента, що дозується, також має на одному з кінців сферичну опору 37. Через сферичні опори 36, 37, 5 гайку 34 і важіль 35 штоки 8 і 23 зв'язані один з одним. Гідродвигун 4 і з'єднаний з ним обертовий розподільний золотник 5 сполучені напірною 38 і зливною 39 магістралями з джерелом тиску, наприклад насосом 40, і маслобаком 41. При цьому гідродвигун 4 сполучений з напірною магістраллю 38 через регулятор потоку 42. Пристрій, що заявляється, працює таким чином. Включають насос 40 і подають під тиском масло з маслобака 41 по напірній магістралі 38 у гідродвигун 4 та обертовий розподільний золотник 5. Гідродвигун 4 приводить обертовий розподільний золотник 5 в обертання, під час якого порожнини 11, 12 насоса 1 подачі основного компонента каналами відповідно 20, 21 через пази обертового розподільного золотника 5 поперемінно сполучаються з напірною 38 і зливною 39 магістралями. При цьому шток 8 і поршні 9, 10 насоса 1 подачі основного компонента здійснюють зворотнопоступальні переміщення й одночасно через важіль 35 зворотно-поступальні переміщення надаються штоку 23 і поршню 24 насоса 2 подачі компонента, що дозується. При сполученні порожнини 12 через канал 21 з напірною магістраллю 38 до неї надходить масло І шток 8 з поршнями 9, 10 переміщаються праворуч, при цьому порожнина 11 через канал 20 сполучається із зливною магістраллю 39. У цей час поршнева порожнина 14 через клапан 16 всмоктує основний компонент із ємності 43, а зі штокової порожнини 15 основний компонент через клапан 19 нагнітається в камеру 6. Одночасно з цим шток 23 і поршень 24 насоса 2 подачі компонента, що дозується, переміщається ліворуч і порожнина 26 19784 6 всмоктує через клапан 28 компонент, що дозується, з ємності 44, а з порожнини 25 через клапан 29 компонент, що дозується, під тиском через кільцеву щілину 7 нагнітається в камеру 6, в якій компоненти змішуються й виводяться з пристрою. При провертанні обертового розподільного золотника 5 порожнина 11, у свою чергу, через канал 20 сполучається з напірною магістраллю 38 і до неї надходить масло, шток 8 з поршнями 9, 10 переміщаються ліворуч, при цьому порожнина 12 через канал 21 сполучається із зливною магістраллю 39. В цей час штокова порожнина 15 через клапан 17 всмоктує основний компонент із ємності 43, а з поршневої порожнини 14 основний компонент через клапан 18 нагнітається в камеру 6. Одночасно з цим шток 23 і поршень 24 насоса 2 подачі компонента, що дозується, переміщається праворуч і порожнина 25 всмоктує через клапан 27 компонент, що дозується, з ємності 44, а з порожнини 26 через клапан 30 компонент, що дозується, під тиском через кільцеву щілину 7 нагнітається в камеру 6. Далі процес повторюється. Для зміни кількості подаваного компонента, що дозується, рукояткою 32 гвинтового механізму переміщають гайку 34. При переміщенні гайки 34 угору збільшують хід штока 23 і підвищують подачу компонента, що дозується, при переміщенні гайки 34 униз хід штока 23 зменшують і подачу компонента, що дозується, знижують. При цьому хід штока 8 з поршнями 9, 10 не змінюється. Регулятором потоку 42 змінюють кількість масла, що подається в гідродвигун 4, змінюючи тим самим швидкість обертання обертового розподільного золотника 5 і частоту ходів штока 8 і поршнів 9, 10, а також, відповідно, штока 23, регулюючи продуктивність пристрою. 7 Комп’ютерна верстка А. Крулевський 19784 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
