Пристрій для дозованої подачі порошкоподібних речовин

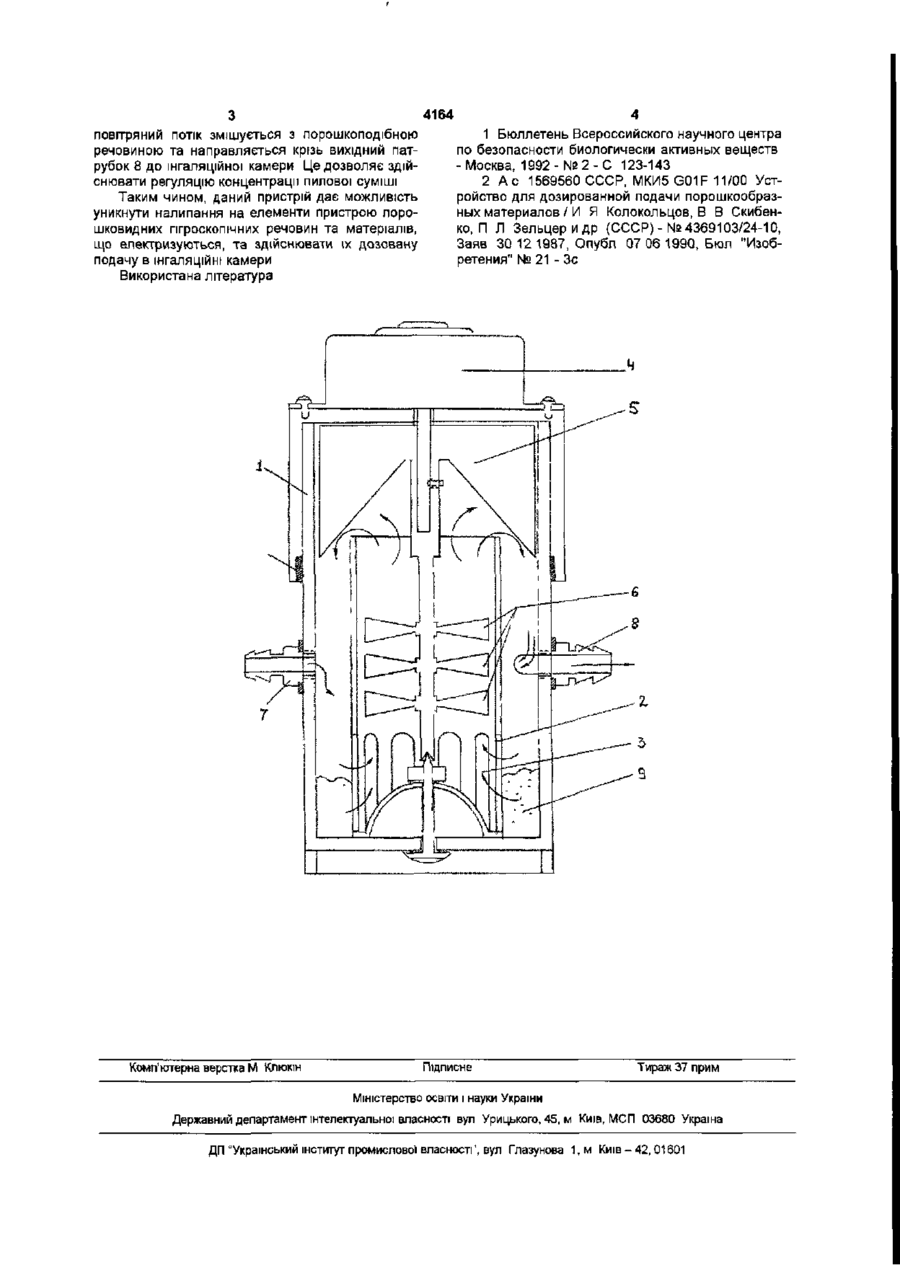

Пристрій для дозованої подачі порошкоподібних речовин, що складається з бункера, який має днище і кришку, вхідного і вихідного патрубків та вентилятора, розміщеного на валу електричного двигуна під кришкою бункера який відрізняється тим, що у ньому додатково встановлено циліндр з прорізями, жорстко з'єднаний з днищем бункера, а на валу електричного двигуна розміщено три крильчатки лів за рахунок турбулентного руху пилу, підйому та додаткового перемішування порошковидної речовини, що дає змогу уникнути и налипання на елементи пристрою На рисунку зображено пристрій для дозованої подачі порошковидних речовин що складається з вертикально розташованого герметичного циліндричного, бункера 7, всередині якого встановлено додатковий, жорстко зв'язаний з днищем бункера, циліндр 2, який має прорізі 3 Під кришкою бункера на валу електричного двигуна 4 розміщено вентилятор 5 для забезпечення турбулентного руху пилу з порошковидних речовин Всередині додаткового циліндру розміщено три крильчатки б, які забезпечують підйом та додаткове перемішування порошковидної' речовини У бункері в одній площині розміщені вхідний 7 та вихідний 8 патрубки Один з них забезпечує подачу надлишкового тиску газу до внутрішнього об'єму бункера, а другий призначається для відводу пилу порошковидно'1 речовини до інгаляційної камери Пристрій працює так Перед початком роботи до бункера 7 засипається порошковидна речовина 9 до рівня, що складає половину висоти прорізів З Бункер закривається кришкою з розташованим на ній двигуном 4 Після подачі напруги живлення на двигун порошковидна речовина під впливом турбулентних вихорів, що виникають при роботі вентилятора піднімається по додатковому циліндру 2 з трьома крильчатками 6 до вентилятора 5 При цьому виникає безперервне турбулентне перемішування порошковидної речовини по всьому об'єму бункера При подачі на вхідний патрубок 7 надлишкового тиску 0,5-5,0 мм ртутного стовпця CD 5 4164 повітряний потік змішується з порошкоподібною речовиною та направляється крізь вихідний патрубок 8 до інгаляційної камери Це дозволяє здійснювати регуляцію концентрації пилової суміші Таким чином, даний пристрій дає можливість уникнути налипання на елементи пристрою порошковидних гігроскопічних речовин та матеріалів, що електризуються, та здійснювати їх дозовану подачу в інгаляційні камери Використана література Комп'ютерна верстка М Клююн 1 Бюллетень Всероссийского научного центра по безопасности биологически активных веществ -Москва, 1992- № 2 - С 123-143 2 А с 1569560 СССР, МКИ5 G01F 11/00 Устройство для дозированной подачи порошкообразных материалов/И Я Колокольцов, В В Скибенко, П Л Зельцеридр (СССР)-№4369103/24-10, Заяв 30 12 1987, Опубл Q7Q6 199Q, Бюл "Изобретения" № 21 - Зс Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП 03680 Україна ДП "Український інститут промислової власності', вул Глазунова 1,м Київ-42,01601
