Жолоб для рахування металевих грошей

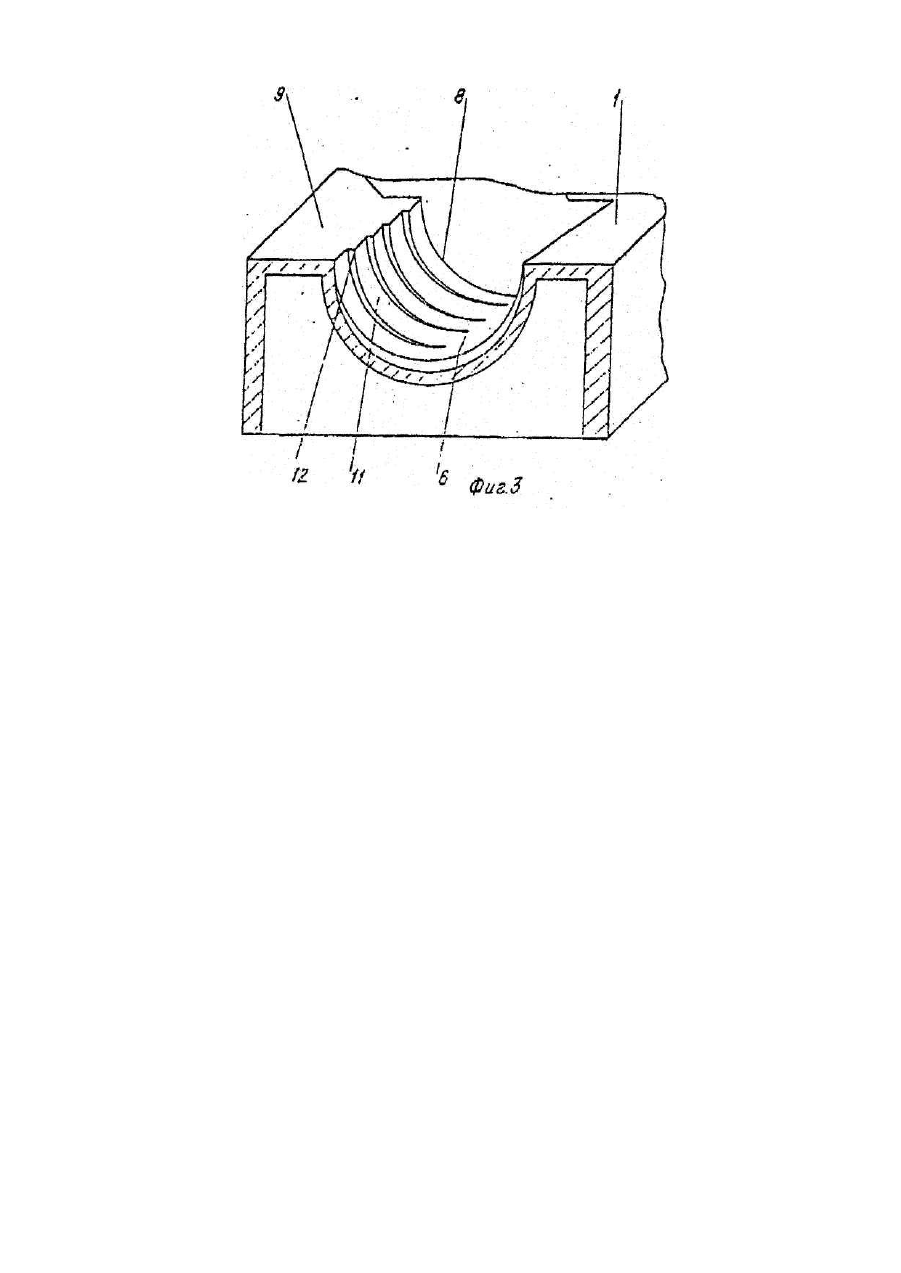

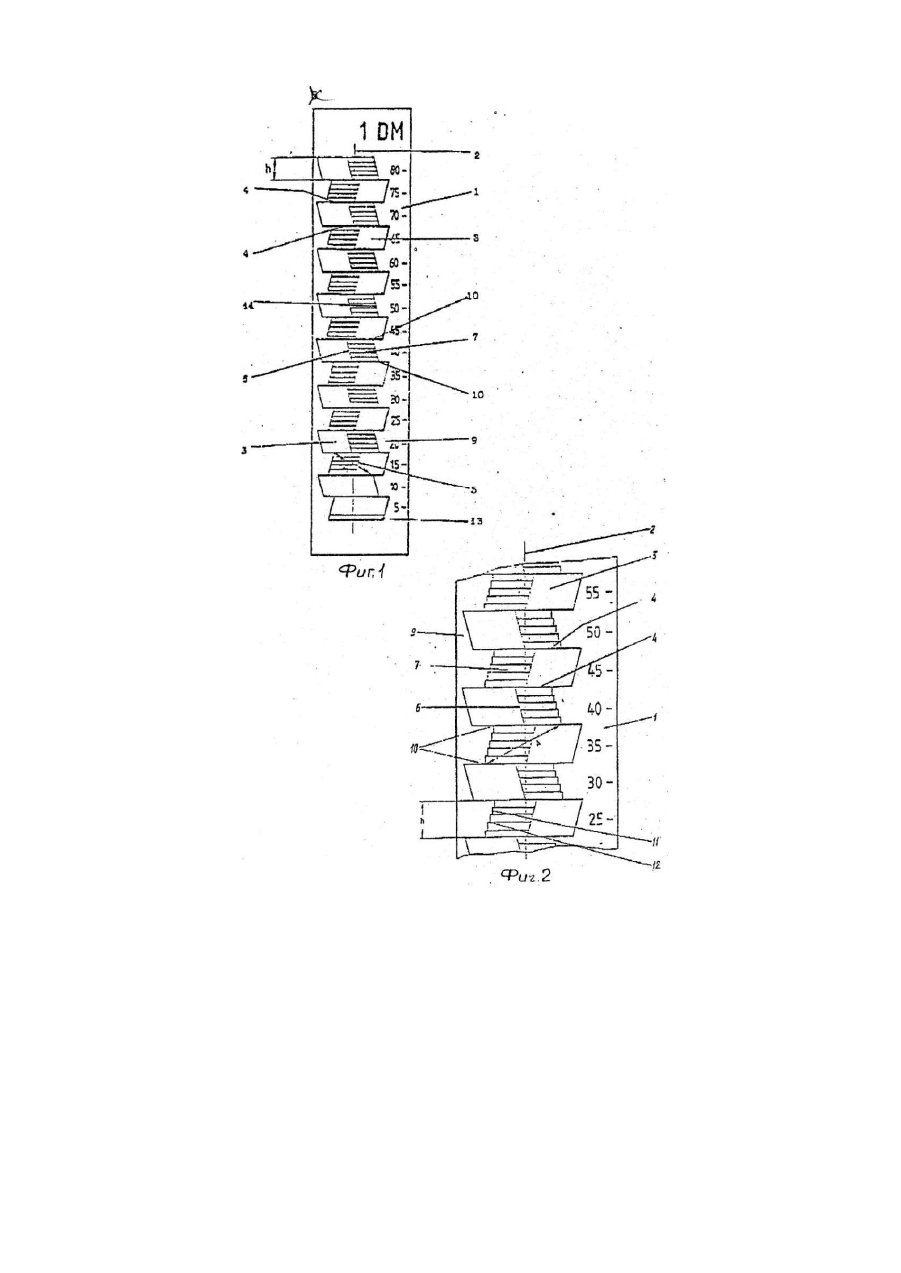

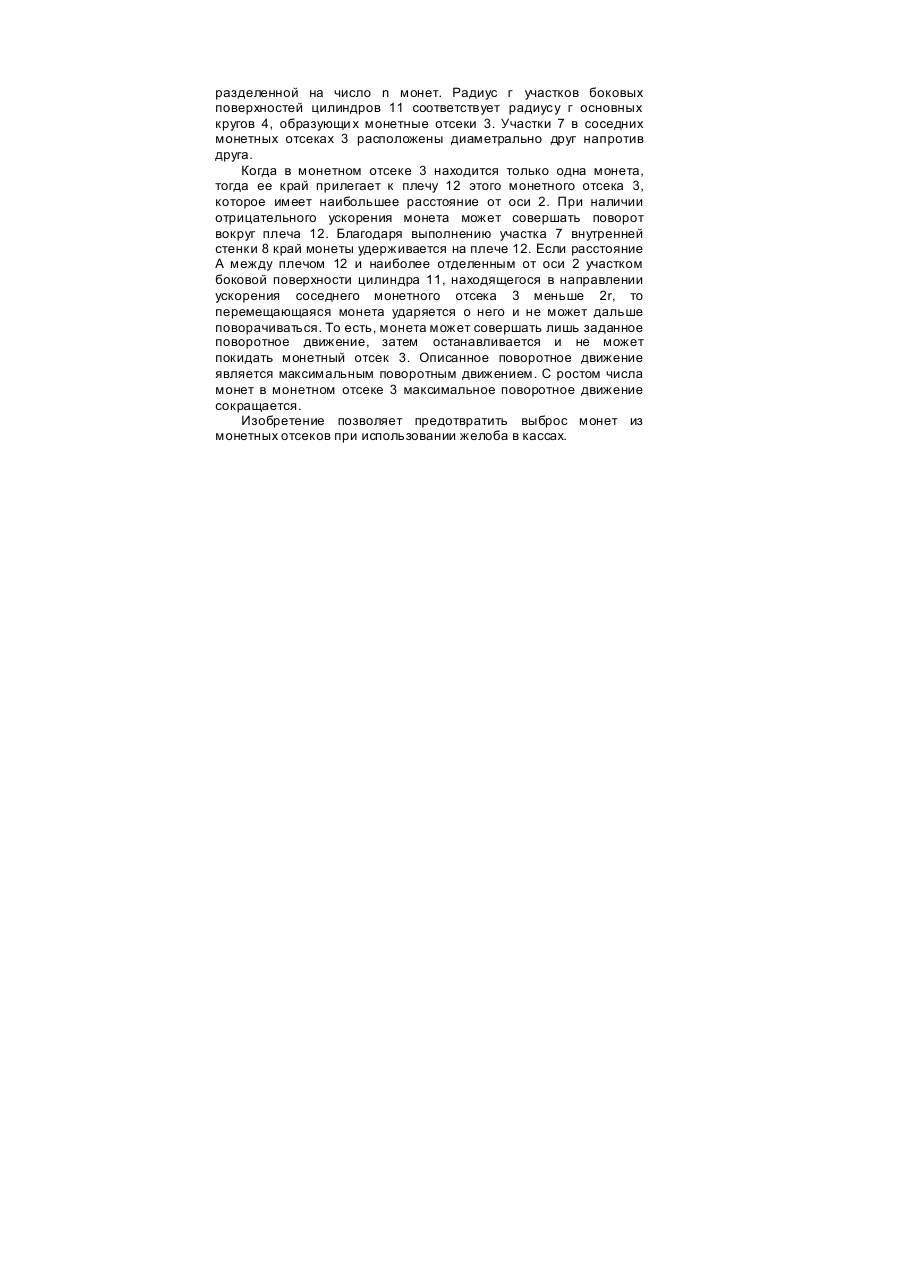

Желоб для счета металлических денег, состоящий из доски, содержащей моментные отсеки для одинаковых монет, выполненные в виде открытых косоцилиндрических углублений с заданными высотой и радиусом основного круга и переменным направлением оси монетных отсеков, установленные с боковым смещением друг относительно друга симметрично к оси, проходящей по дну желоба, отличающийся тем, что, по меньшей мере, тот участок внутренней стенки каждого монетного отсека, который расположен между линией днища монетного отсека и его краем, пересекают ось желоба для счета металлических денег и образует вместе с соседними моментными отсеками открытые торцы, выполнен в виде косых ступенек участков боковой поверхности цилиндра с высотой и радиусом, размеры которых соответствуют размерам металлических денег, причем направление осей косоцилиндрических углублений и их смещение относительно друг друга выбраны так, что, начиная с края монетных отсеков, расстояние от наиболее удаленных участков боковой поверхности монетных отсеков до оси желобавыполнено меньшим двойного радиуса. Изобретение относится к устройствам для счета металлических денег и может быть использовано в кассовых аппаратах для укладки и счета монет. Известно устройство для штабелирования монет, которое содержит транспортер для подачи поступающих монет и для выдачи каждой монеты в горизонтальном положении [1]. Недостатком его является громоздкость и низкая надежность. Наиболее близким к заявленному относится желоб для счета металлических денег, преимущественно доска для счета металлических денег, содержащий монетные отсеки для одинаковых монет, выполненные в виде открытых косоцилиндрических углублений с заданными высотой и радиусом основного круга и попеременным направлением оси, установленные с боковым смещением друг относительно друга симметрично к проходящей на днище оси желоба, причем в начале первого углубления для приема первой монеты выполнена канавка [2]. Недостатком его является невысокая надежность. Цель изобретения - повышение надежности работы устройства. На фиг.1 показан желоб, вид сверху; на фиг/2 -увеличенное изображение части желоба; на фиг.3 - перспективный вид разреза через желоб. Желоб для счета металлических денег выполнен в виде доски 1 и имеет ось 2, вдоль которой выполнены смещенные друг относительно друга монетные отсеки 3, выполненные в виде открытых косоцилиндрических углублений, имеющих в качестве определяющей величины радиус г основного круга 4 косых цилиндров, величина которого равна радиусу монеты, располагаемой в монетном отсеке 3. Другой предварительно установленной величиной монетного отсека 3 является высота цилиндра. Смещение двух основных кругов 4 косых цилиндров друг относительно друга определяет направление оси 5 монетных отсеков 3. Величина высоты h зависит от числа п монет, которые должны располагаться в каждом монетном отсеке 3, и от их толщины. Таким образом, для изготовления желоба для счета металлических денег величины h, n и г заданы. Самая низкая точка каждого монетного отсека 3, линия 6 днища монетного отсека 3 проходит в направлении оси 5, участок 7 внутренней стенки 8 располагается от линии 6 днища монетного отсека 3 до края 9 и вместе с соседними монетными отсеками 3 образует открытые края 10. Этот участок 7 пересекает ось 2. По меньшей мере этот участок 7 внутренней стенки 8 выполнен не гладким, а из расположенных косыми ступеньками участков боковой поверхности цилиндра 11 монетных отсеков 3. Благодаря такому ступенчатому исполнению на переходе с одного участка боковой поверхности цилиндра 11 на другой имеются плечи 12, достигающие наибольшей высоты на краю 9 монетного отсека 3. Высота плеч 12 постоянно уменьшается в направлении линии 6 днища монетного отсека 3, и у этой линии 6 она равна нулю. Высота каждого участка боковой поверхности цилиндра 11 зависит от высоты n, разделенной на число n монет. Радиус г участка боковой поверхности цилиндра 11 зависит от высоты h, разделенной на число n монет. Радиус г участков боковых поверхностей цилиндров 11 соответствует радиусу г основных кругов 4, образующи х монетные отсеки 3. Участки 7 в соседних монетных отсеках 3 расположены диаметрально друг напротив друга. Когда в монетном отсеке 3 находится только одна монета, тогда ее край прилегает к плечу 12 этого монетного отсека 3, которое имеет наибольшее расстояние от оси 2. При наличии отрицательного ускорения монета может совершать поворот вокруг плеча 12. Благодаря выполнению участка 7 внутренней стенки 8 край монеты удерживается на плече 12. Если расстояние А между плечом 12 и наиболее отделенным от оси 2 участком боковой поверхности цилиндра 11, находящегося в направлении ускорения соседнего монетного отсека 3 меньше 2r, то перемещающаяся монета ударяется о него и не может дальше поворачиваться. То есть, монета может совершать лишь заданное поворотное движение, затем останавливается и не может покидать монетный отсек 3. Описанное поворотное движение является максимальным поворотным движением. С ростом числа монет в монетном отсеке 3 максимальное поворотное движение сокращается. Изобретение позволяет предотвратить выброс монет из монетных отсеков при использовании желоба в кассах.
