Комірка апаратури, переважно засобів зв’язку

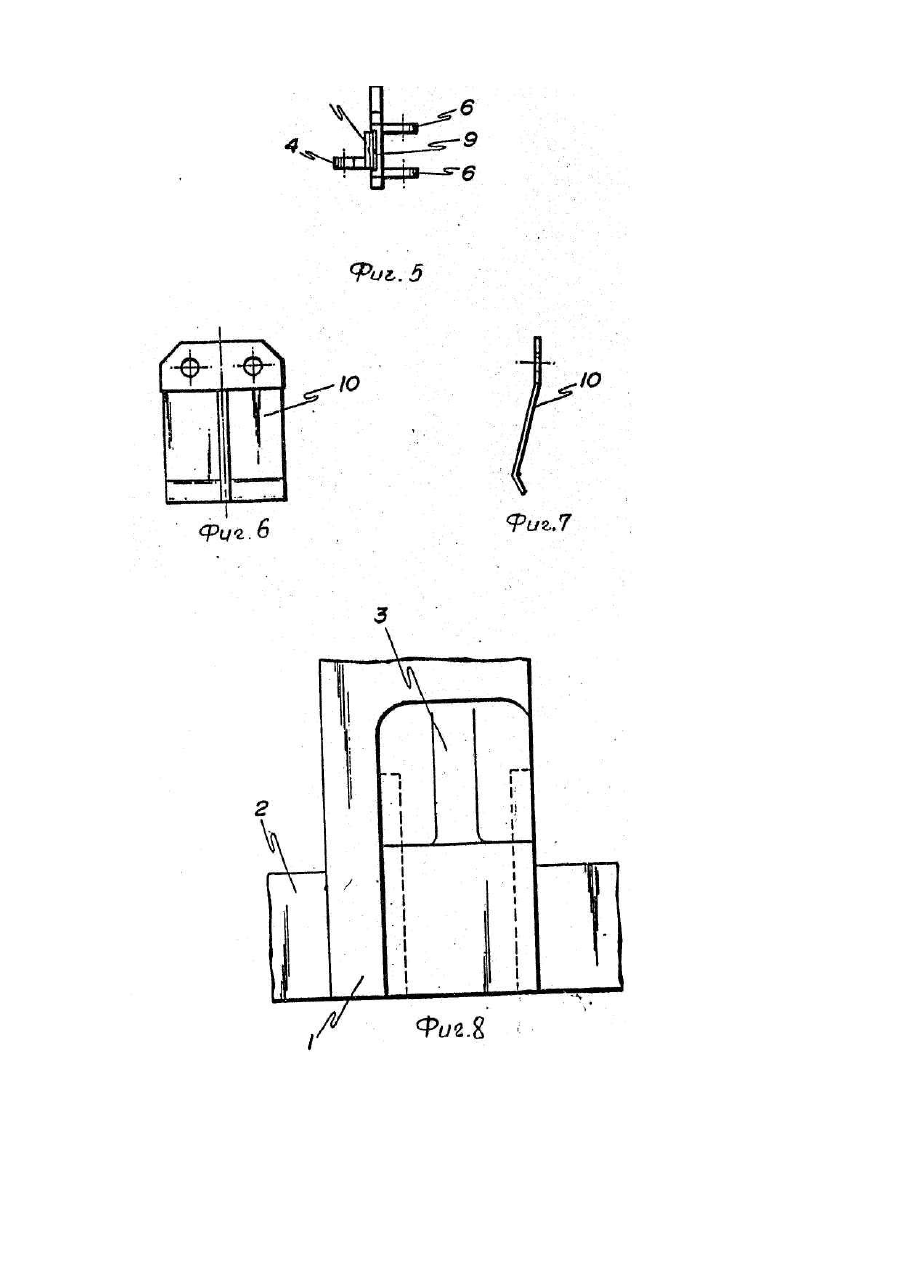

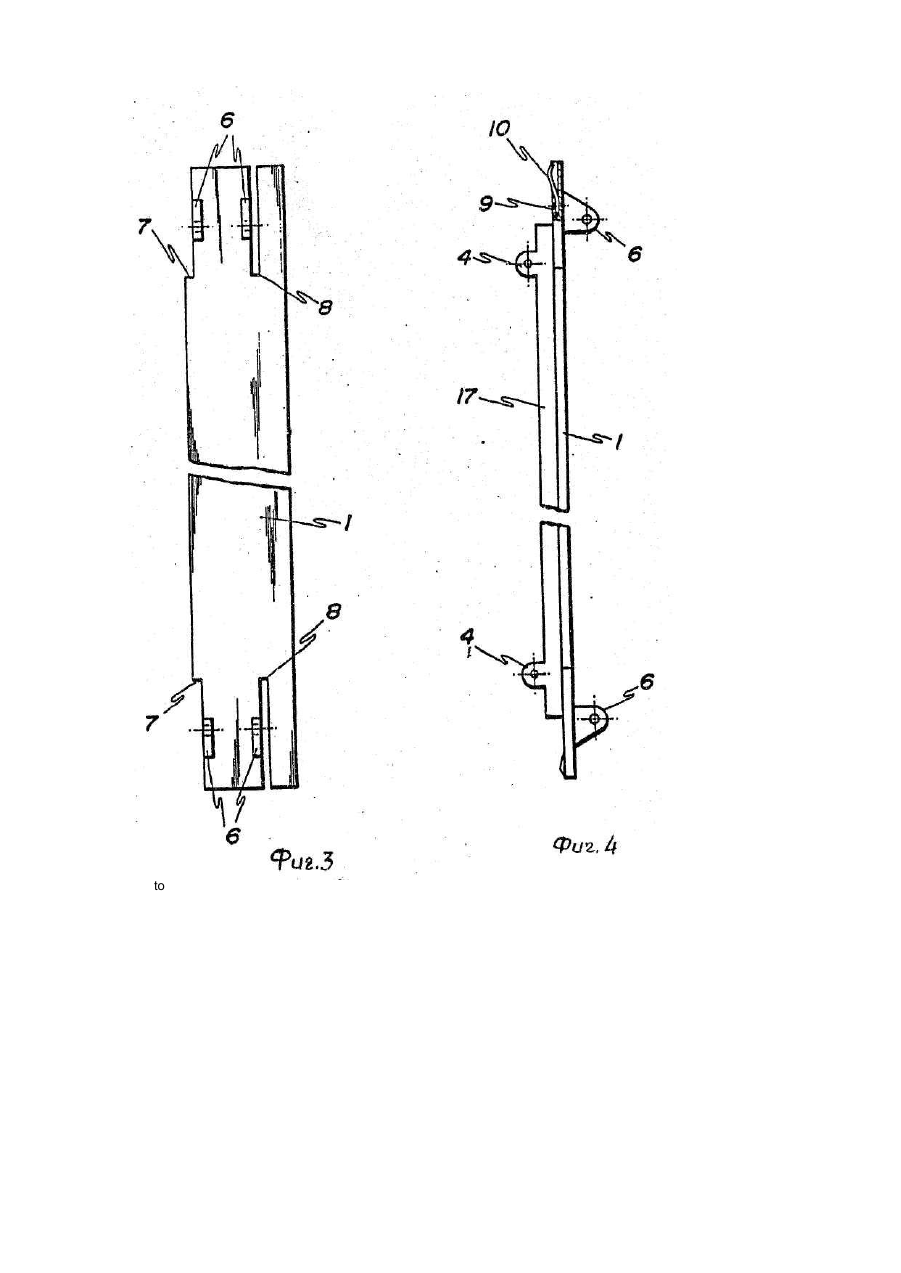

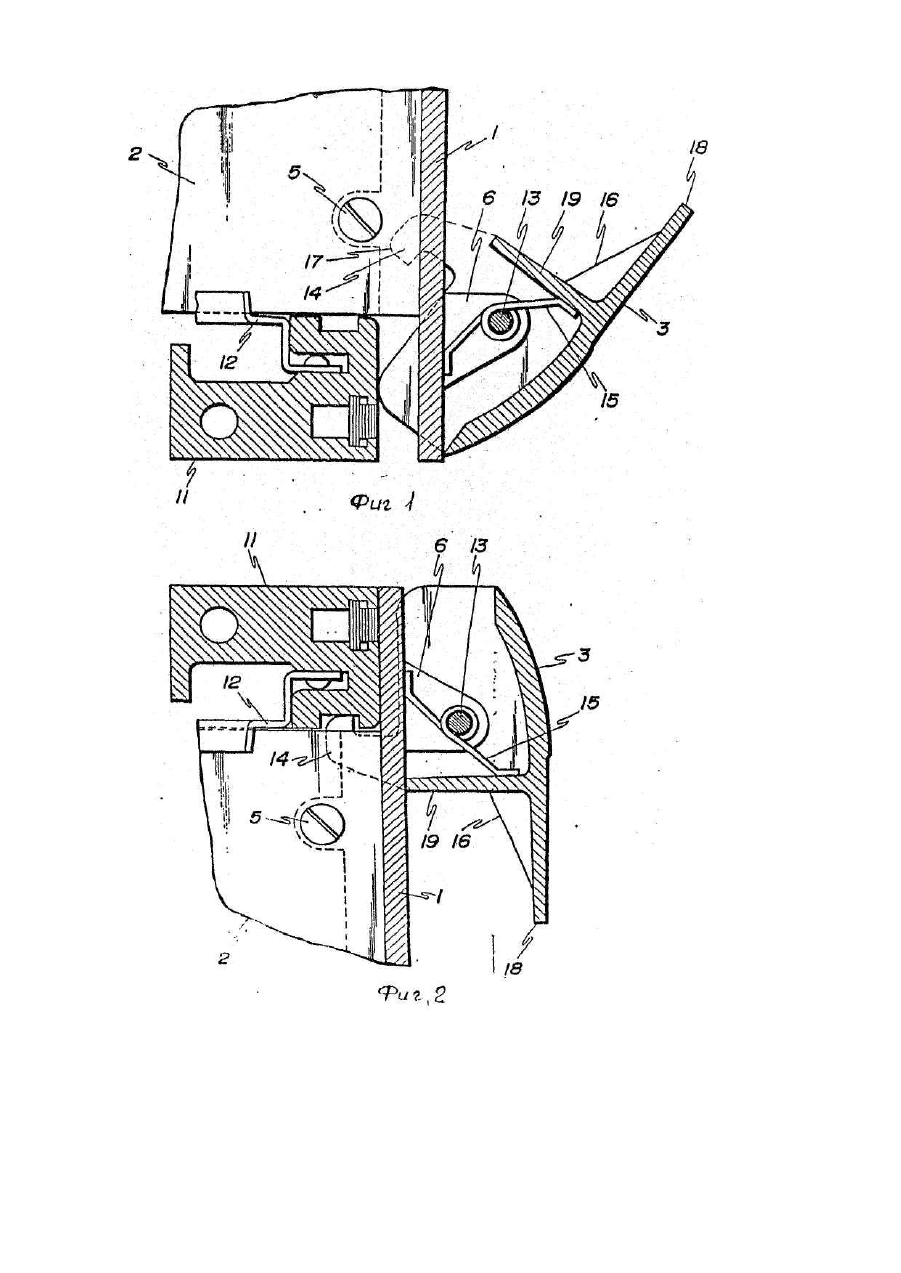

Изобретение касается экранированной маски с отводно-стопорным устройством, цель которого состоит в соединении печатных плат, образующих составные части электронного оборудования. Цель изобретения - повышение удобства эксплуатации и безопасности обслуживания. На фиг.1 показан местный разрез ячейки, на котором можно видеть отводно-стопорный рычажный механизм в его отведенном положении; на фиг.2 - ячейка фиг.1, в стопорном положении; на фиг.3 вертикальный вид Т-образного профиля сечения; на фиг.4 - то же, вид сбоку; на фиг.5 -объект фиг.3, показанный крупным планом; на фиг.6 - контактная полоска, вид сверху; на фиг.7 - то же, вид сбоку; на фиг.8 ручка отводно-стопорного рычажного механизма, вид сверху; на фиг.9 - местный разрез отводно-стопорного рычажного механизма в состоянии покоя, удерживающего печатную плату в установочном положении. Ячейка содержит Т-образный профиль I неравными плечами, которыми удерживаются, с одной стороны, плата 2, а с др угой два одинаковых устройства в виде рычажных механизмов 3, работающих, с целью отводастопорения печатной платы 2, которая остается застопоренной, если она была помещена в положение сборки. Профиль 4, который, как сказано выше, выполнен в виде буквы Т, образует фронтальную часть печатной платы 2, и соединен с ней посредством двух приливов 4 и нескольких винтов 6. Два прилива 4 выполнены с этой целью на части профиля, составляющей Т-образный держатель 17. В верхней части Т-образных плеч профиль снабжен двумя парами приливов 6, размещенных один пред другими, имеющихся по одной паре на каждом конце для фиксации двух механизмов 6, которые имеют одинаковый вид и используются для стопорения или отвода печатной платы 2. Также имеются между двумя концами профиля некоторые ниши 9, размещенные на внутренней части Т-образных плеч, где расположены контактные полоски 10, электрически соединяющие данный профиль с устройством заземления через несущий каркас в виде профиля 11. Число контактных полосок 10 зависит от длины Т-образного плеча. Эти контактные полоски 10 имеют вид, подобный паре брюк, и, как видно крупным планом и можно оценить из фиг.6 имеют двойной изгиб, что позволяет улучшить контакт полосок 10 под действием профиля 11 каркаса, на который они опираются, и что можно видеть на фиг.7. Два рычажных механизма 3 идентичны и установлены на концах профиля 1, который образует переднюю часть печатной платы 4 симметрично расположены, если смотреть перпендикулярно продольному направлению профиля. Эти устройства образованы ручкой или толкателем 18, имеющим соответствующий вид, соединенным с профилем 1 посредством стержня 13, вокруг которого он может поворачиваться и, который соединяет его с каждой парой приливов 4 профиля 1. Ручка 18 усилена треугольной стенкой 16. Ручка 18 имеет два крючка 14, образованных путем удлинения их боковых стенок и которые фиксируются на профиле 4 подсборочного оборудования, для удержания печатных плат 2 зафиксированных в установочном положении. Ручка 18 имеет, перпендикулярно к своим боковым и передней стенкам, стенку 19, которая примыкает к профилю 1 посредством воздействия пружины 15, установленной на стержне ручки и действующий одним своим концом на стенку 19, а другим - на профиль 1, когда отводностопорное устройство находится в состоянии покоя. Необходимо обеспечить отвод печатной платы 2 путем действия на ручку 18, таким образом, преодолевая сопротивление пружины 15. При этом рычажной механизм 3 нижней частью примыкает к поднесущему профилю 1 и нажимает отвод печатной платы 2. При установке печатной платы 2 в ее рабочее положение закругления крючков 14 рычажного механизма 3 обеспечивают работу упомянутого устройства 3 при легком нажатии на плечи профиля 1 и при этом крючки 14 проходят в зацепленное состояние, в которое они удерживаются, благодаря действию пружины 15 до тех пор, пока ручкой 18 не будет производиться извлечение. to
