Зонд для вимірювання параметрів газу і шихти в шахтній печі

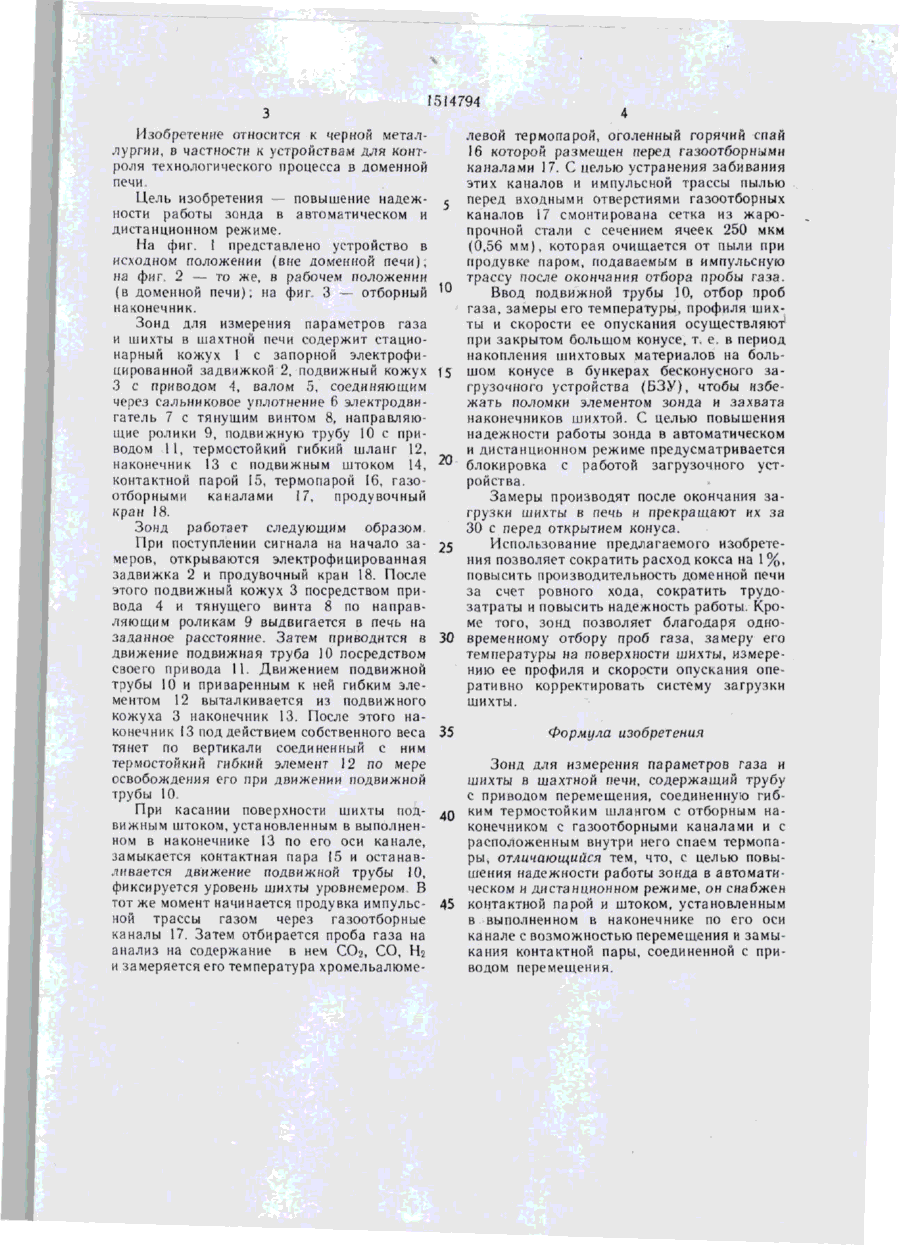

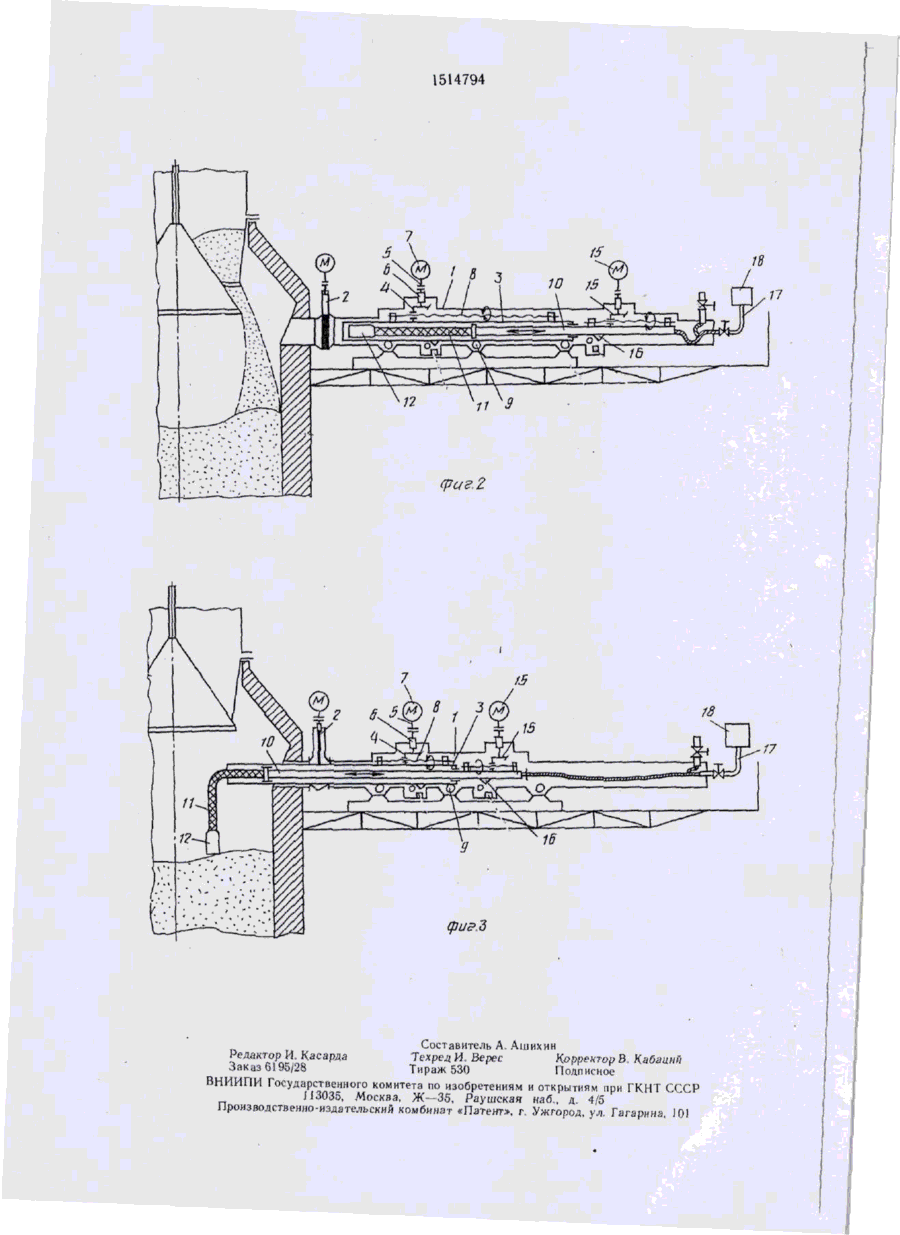

Изобретение относится к черной металлургии, в частности к устройствам для кон ел СО Фт1 І ятзп 514794 Изобретение относится к черной металлургии, в частности к устройствам для контроля технологического процесса в доменной печи. Цель изобретения -- повышение надежности работы зонда в автоматическом и дистанционном режиме. На фиг. 1 представлено устройство в исходном положении (вне доменной печи), на фиг. 2 - - то же, в рабочем положении (в доменной печи), на фиг 3 -- отборный наконечник. Зонд для измерения параметров газа и шихты в шахтной печи содержит стационарный кожух 1 с запорной электрофицированной задвижкой 2, подвижный кожух 3 с приводом 4, валом 5, соединяющим через сальниковое уплотнение 6 электродвигатель 7 с тянущим винтом 8, направляющие ролики 9, подвижную трубу 10 с приводом 11, термостойкий гибкий шланг 12, наконечник 13 с подвижным штоком 14, контактной парой І5, термопарой (6, газоотборными каналами 17, продувочный кран 18. Зонд работает следующим образом При поступлении сигнала на начало замеров, открываются электрофицированная задвижка 2 и продувочный кран 18. После этого подвижный кожух 3 посредством привода 4 и тянущего винта 8 по направляющим роликам 9 выдвигается в печь на заданное расстояние. Затем приводится в движение подвижная труба 10 посредством своего привода 11. Движением подвижной трубы 10 и приваренным к ней гибким элементом 12 выталкивается из подвижного кожуха 3 наконечник 13. После этого наконечник 13 поддействнем собственного веса тянет по вертикали соединенный с ним термостойкий гибкий элемент 12 по мере освобождения его при движении подвижной трубы 10 При касании поверхности шихты подвижным штоком,установленным в выполненном в наконечнике 13 по его оси канале, замыкается контактная пара 15 и останавливается движение подвижной трубы 10, фиксируется уровень шихты уровнемером В тот же момент начинается продувка импульсной трассы газом через газоотборные каналы 17. Затем отбирается проба газа на анализ на содержание в нем СО2, СО, Нг и замеряется его температура хромел ьалюме левой термопарой, оголенный горячий спай 16 которой размещен перед газоотборньши каналами 17. С целью устранения забивания этих каналов и импульсной трассы пылью с перед входными отверстиями газоотборных каналов 17 смонтирована сетка из жаропрочной стали с сечением ячеек 250 мкм (0,56 мм), которая очищается от пыли при продувке паром, подаваемым в импульсную трассу после окончания отбора пробы газа. Ввод подвижной трубы 10, отбор проб газа, замеры его температуры, профиля шихты и скорости ее опускания осуществляют1 при закрытом большом конусе, т. е. в период накопления шихтовых материалов на боль15 шом конусе в бункерах бесконусного загрузочного устройства (БЗУ), чтобы избежать поломки элементом зонда и захвата наконечников шихтой. С целью повышения надежности работы зонда в автоматическом и дистанционном режиме предусматривается ^ блокировка с работой загрузочного устройства. Замеры производят после окончания загрузки шихты в печь и прекращают их за 30 с перед открытием конуса. 25 Использование предлагаемого изобретения позволяет сократить расход кокса на 1 %, повысить производительность доменной печи за счет ровного хода, сократить трудозатраты и повысить надежность работы. Кроме того, зонд позволяет благодаря одно30 временному отбору проб газа, замеру его температуры на поверхности шихты, измерению ее профиля и скорости опускания оперативно корректировать систему загрузки шихты. 35 Формула изобретения Зонд для измерения параметров газа и шихты в шахтной печи, содержащий трубу с приводом перемещения, соединенную гиб4Q ким термостойким шлангом с отборным наконечником с газоотборными каналами и с расположенным внутри него спаем термопары, отличающийся тем, что, с целью повышения надежности работы зонда в автоматическом н дистанционном режиме, он снабжен 45 контактной парой и штоком, установленным в выполненном в наконечнике по его оси канале с возможностью перемещения и замыкания контактной пары, соединенной с приводом перемещения. 1514794 15 18 срцг.2 78 Составитель А. Ашихин Редактор И. Касарда Техред И. Верес Корректор В. Кабаций Заказ 6195/28 Тираж 530 ' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушскзч наб„ д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул Гагарина 10!
