Зонд

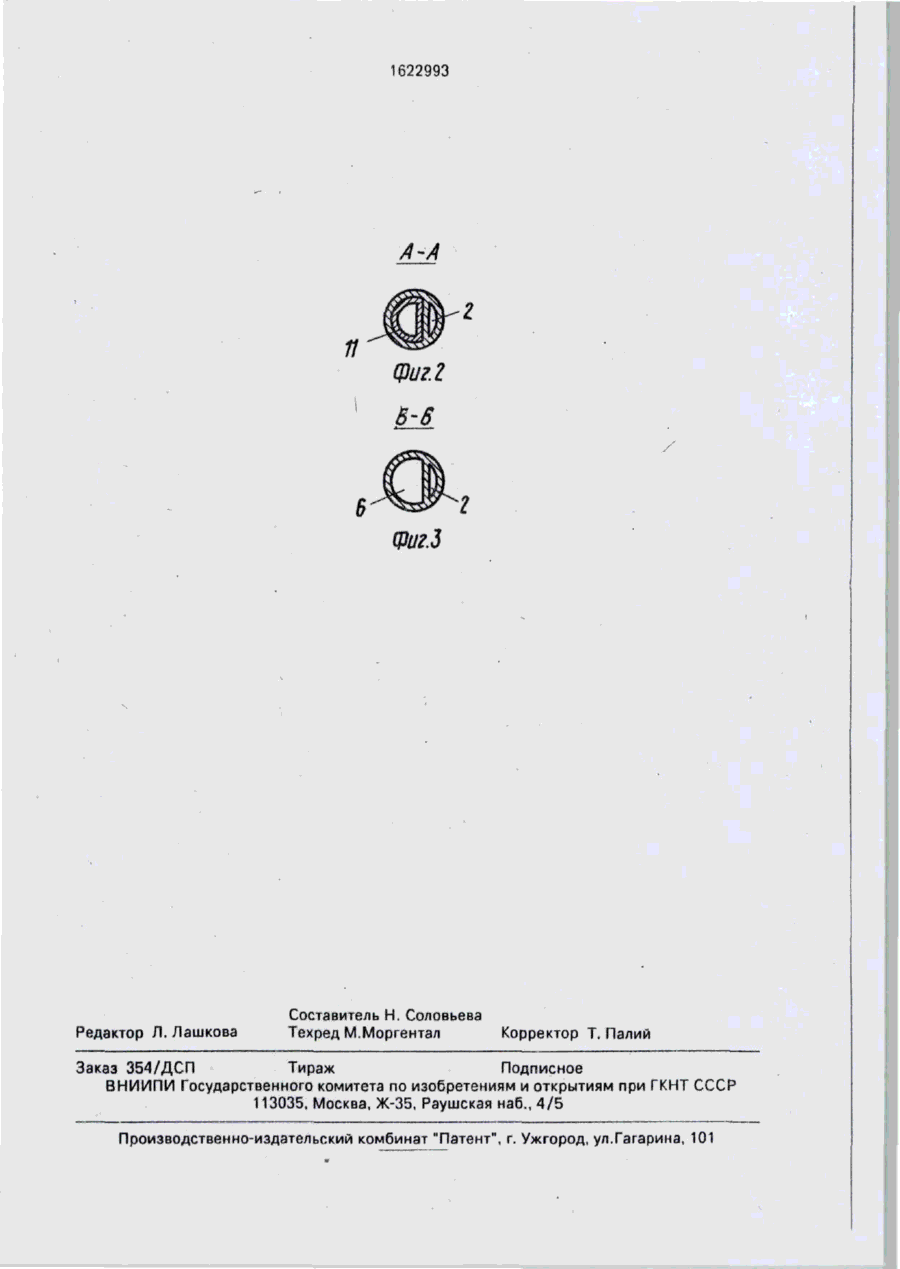

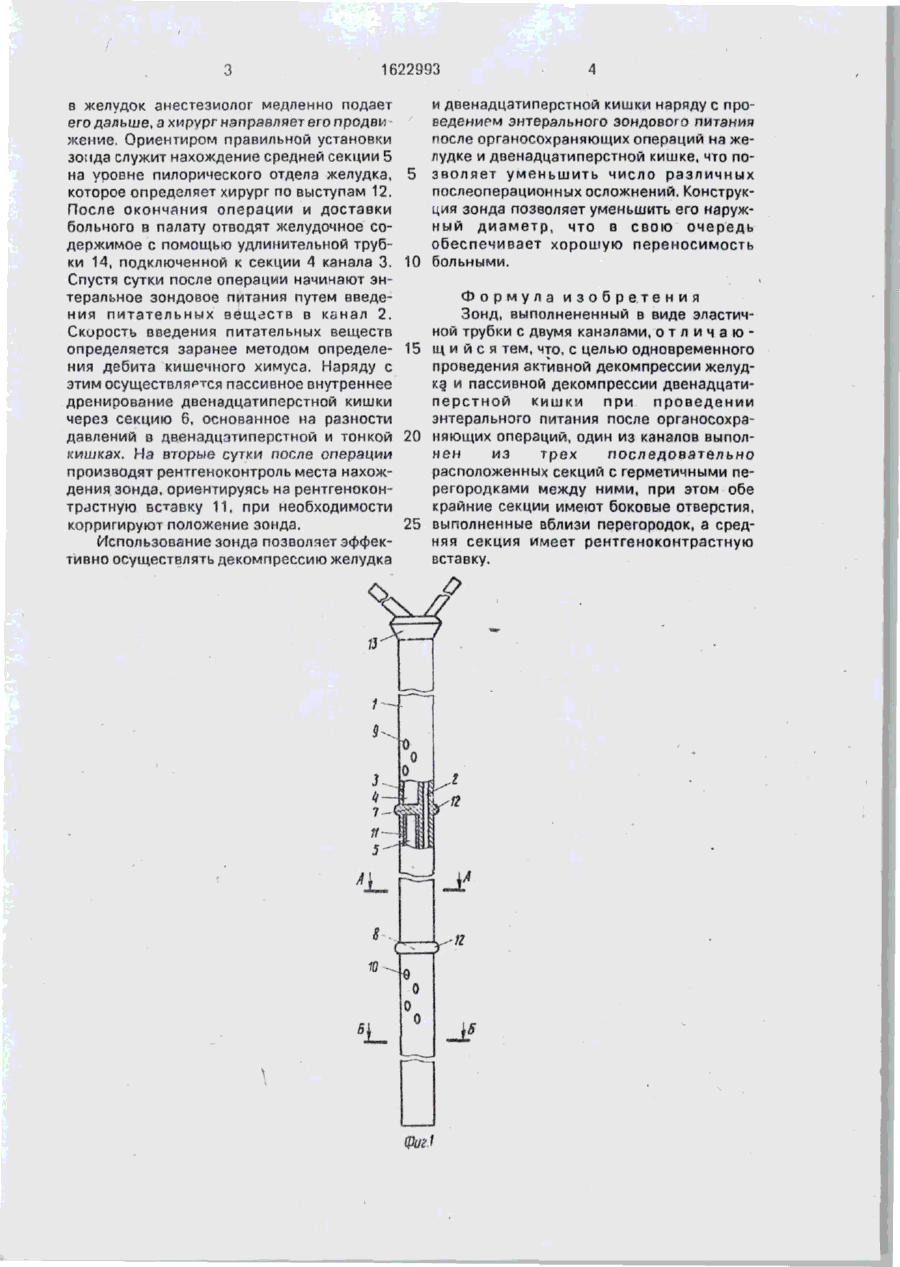

Для СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ экзЧ*М " w О 9 09) (5D5 А 61 М 25/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4239447/28-14 (22)23.03.87 (72) В.Ф.Саенко и В.В.Слабинский (53)615.477.85(088.8) (56) Авторское свидетельство СССР № 1042755, кл. А 61 М 25/00,1981. (54) ЗОНД (57) Изобретение относится к медицинской технике, в частности к желудочным зондам, используемым при оперировании больных язвенной болезнью желудка и двенадцатиперстной кишки. Для одновременного проведения активной декомпресии желудка и пассивной декомпрессии двенадцатиперст ной кишки при проведении энтерального питания после органосохраняющих операций зонд выполнен в виде эластичной трубки 1 с двумя каналами 2,3. канал 2 которого сквозной, а канал 3 имеет три последовательно расположенные секции 4-6, средняя из которых, секция 5, имеет рентгеноконтрастную вставку 11 и отделена от крайних секций герметичными перегородками 7,8, вблизи которых в секциях 4,6 г^полнены боковые отверстия 9,10 для забора желудочного содержимого и отвода дуоденального содержимого в тонкую кишку соответственно через каналы секций. 3 ил. Изобретение относится к медицинской технике, в частности к желудочным зондам, у\ может быть использовано в хирургических клиниках и отделениях при оперировании больных язвенной болезнью желудка и двенадцатиперстной кишки. Целью изобретения является одновременное проведение активной декомпрессии желудка и пассивной декомпрессии двенадцатиперстной кишки при проведении энтерального питания после органосохраняющих операций. На фиг. 1 изображен зонд, общий вид; на фиг,2 - сечение А~А на фиг.1; на фиг.З сечение Б-Б на фиг. 1. Зонд выполнен в виде эластичмрй трубки 1 с двумя каналами 2, 3. Канал 2 - сквозной, меньшего поперечного сечения. Канал 3 выполнен из трех последовательно расположенных секций 4,5,6 с герметичными перегородками 7,8 между ними. Обе крайние секции 4,Ь имеют боковые отверстия 9,10, выполненные вблизи перегородок 7,8. Средняя секция 5 имеет рентгеноконтрастную вставку 11 и является герметично заглушённым каналом длиной 10-15 см. Секция 4, назогэстральная, служит ДЛИ заборз желудочного содержимого. Секция 6, дуоденальная, предназначена для отвода дуоденального содержимого в тонкую кишку. В местах перегородок 7,8 зонд имеет выступы 12 для ориентирования трубки 1 в желудочно-кишечном тракте во время ее заведения, на наружном конце зонд имеет распределительную насадку 13 для подключения энтерального питания и отведения желудочного содержимого. Зонд используют следующим образом. После проведения всех основных этапов операции и удаления желудочного зонда анестезиолог вводит через нос предлагаемый зонд. После попадания 3-91 ' /-"Г— 1622993 в желудок анестезиолог медленно подает его дальше, а хирург направляет его продеи жение. Ориентиром правильной установки зонда служит нахождение средней секции 5 на уровне пилорического отдела желудка, которое определяет хирург по выступам 12. После окончания операции и доставки больного в палату отводят желудочное содержимое с помощью удлинительной трубки 14, подключенной к секции 4 канала 3. Спустя сутки после операции начинают энтеральное зондовое питания путем введения питательных веществ в канал 2. Скорость введения питательных веществ определяется заранее методом определе ния дебита кишечного химуса. Наряду с этим осуществляется пассивное внутреннее дренирование двенадцатиперстной кишки через секцию 6, основанное на разности давлений в двенадцатиперстной и тонкой кишках. На вторые сутки после операции производят рентгеноконтроль места нахождения зонда, ориентируясь на рентгеноконтрастную вставку 11, при необходимости корригируют положение зонда. Использование зонда позволяет эффективно осуществлять декомпрессию желудка и двенадцатиперстной кишки наряду с проведением энтерального зондового питания после оргэносохраняющих операций на желудке и двенадцатиперстной кишке, что позволяет уменьшить число различных послеоперационных осложнений. Конструкция зонда позеоляет уменьшить его наружный диаметр, что в свою очередь обеспечивает хорошую переносимость 10 больными. Формула изобретения Зонд, вылолнененный в виде эластичной трубки с двумя каналами, о т л и ч а ю 15 щ и й с я тем, что, с целью одновременного проведения активной декомпрессии желудка, и пассивной декомпрессии двенадцатиперстной кишки при проведении энтерального питания после органосохра20 няющих операций, один из каналов выполнен из трех последовательно расположенных секций с герметичными перегородками между ними, при этом обе крайние секции имеют боковые отверстия, 25 выполненные вблизи перегородок, а средняя секция имеет рентгеноконтрастную вставку. 12 10 1622993 A-A Редактор Л . .Пашкова Составитель Н, Соловьева Техред М.Моргентал Корректор Т. Палий Заказ 354/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
