Різьбовий різець

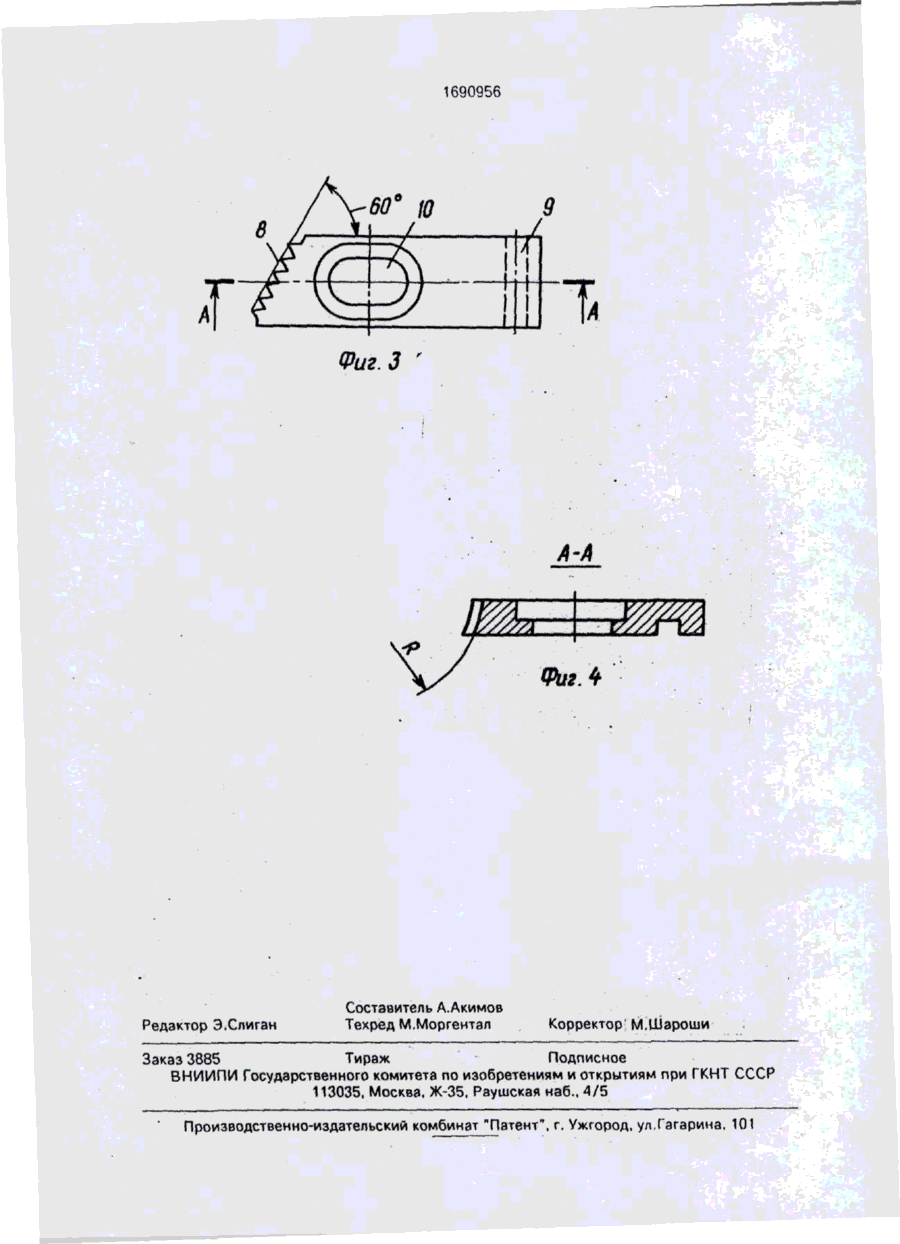

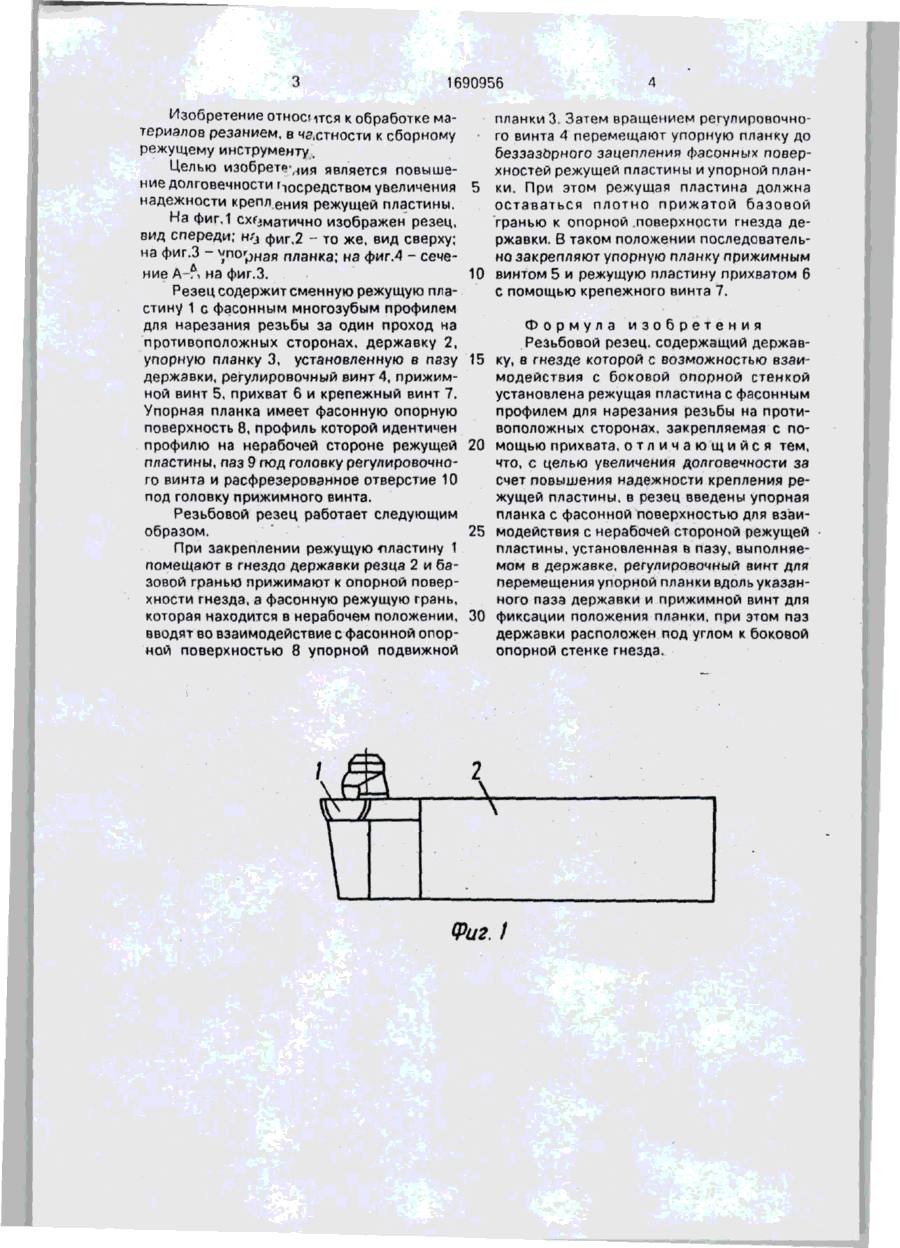

Изобретение относится к обработке материалов резанием, в частности к сборному режущему инструменту. Целью изобретения является увеличение долговечности посредством повышения надежности крепления режущей пластины. Резец содержит режущую пластину с фасонным профилем для нарезания резьбы на противоположных сторонах, установленную в гнезде державки и взаимодействующую с упорной планкой 3, на которой выполнен профиль, идентичный профилю на нерабочей стороне пласУины. Положение планки 3 регулируется винтом 4 и фиксируется винтом 5. Режущая пластина крепится прихватом 6 и крепежным винтом 7. Перемещение планки 3 по пазу державки позволяет добиться совпадения профилей на ней и режущей пластине. 4 ил. in С Фиг. 2 о ел о * - • --. 1690956 Изобретение относится к обработке материалов резанием, в частности к сборному режущему инструменту. Целью изобретения является повышение долговечности г-юсредством увеличения надежности крепления режущей пластины. На фиг.1 схематично изображен резец, вид спереди; но фИг.2 - то же, вид сверху; на фиг.З - «полная планка; на фиг.4 - сечение А-*> на фиг.З. Резец содержит сменную режущую пластину 1 с фасонным многозубым профилем для нарезания резьбы за один проход на противоположных сторонах, державку 2, упорную планку 3, установленную в пазу державки, регулировочный винт 4, прижимной винт 5, прихват 6 и крепежный винт 7. Упорная планка имеет фасонную опорную поверхность 8, профиль которой идентичен профилю на нерабочей стороне режущей пластины, паз 9 под головку регулировочного винта и расфрезерованное отверстие 10 под головку прижимного винта. Резьбовой резец работает следующим образом. При закреплении режущую яластину 1 помещают в гнездо державки резца 2 и базовой гранью прижимают к опорной поверхности гнезда, а фасонную режущую грань, которая находится в нерабочем положении, вводят во взаимодействие с фасонной опорной поверхностью 8 упорной подвижной планки 3. Затем вращением регулировочного винта 4 перемещают упорную планку до беззазйрного зацепления фасонных поверхностей режущей пластины и упорной планки. При этом режущая пластина должна оставаться плотно прижатой базовой гранью к опорной поверхности гнезда державки. В таком положении последовательно закрепляют упорную планку прижимным 10 винтом 5 и режущую пластину прихватом б с помощью крепежного винта 7. 15 20 25 30 Формула изобретения Резьбовой резец, содержащий державку, в гнезде которой с возможностью взаимодействия с боковой опорной стенкой установлена режущая пластина с фасонным профилем для нарезания резьбы на противоположных сторонах, закрепляемая с помощью прихвата, о т л и ч а ю щ и й с я тем, что, с целью увеличения долговечности за счет повышения надежности крепления режущей пластины, в резец введены упорная планка с фасонной поверхностью для взаимодействия с нерабочей стороной режущей пластины,установленная в пазу, выполняемом в державке, регулировочный винт для перемещения упорной планки вдоль указанного паза державки и прижимной винт для фиксации положения планки, при этом паз державки расположен под углом к боковой опорной стенке гнезда. Фиг.) 1690956 в Фиг. З ' А-А ш У77Х Фиг А Редактор Э.Слиган Составитель А.Акимов Техред М.Моргентал Корректор М.Шароши Заказ 3885 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
