Фільтр тонкого очищення геотермальної води під тиском

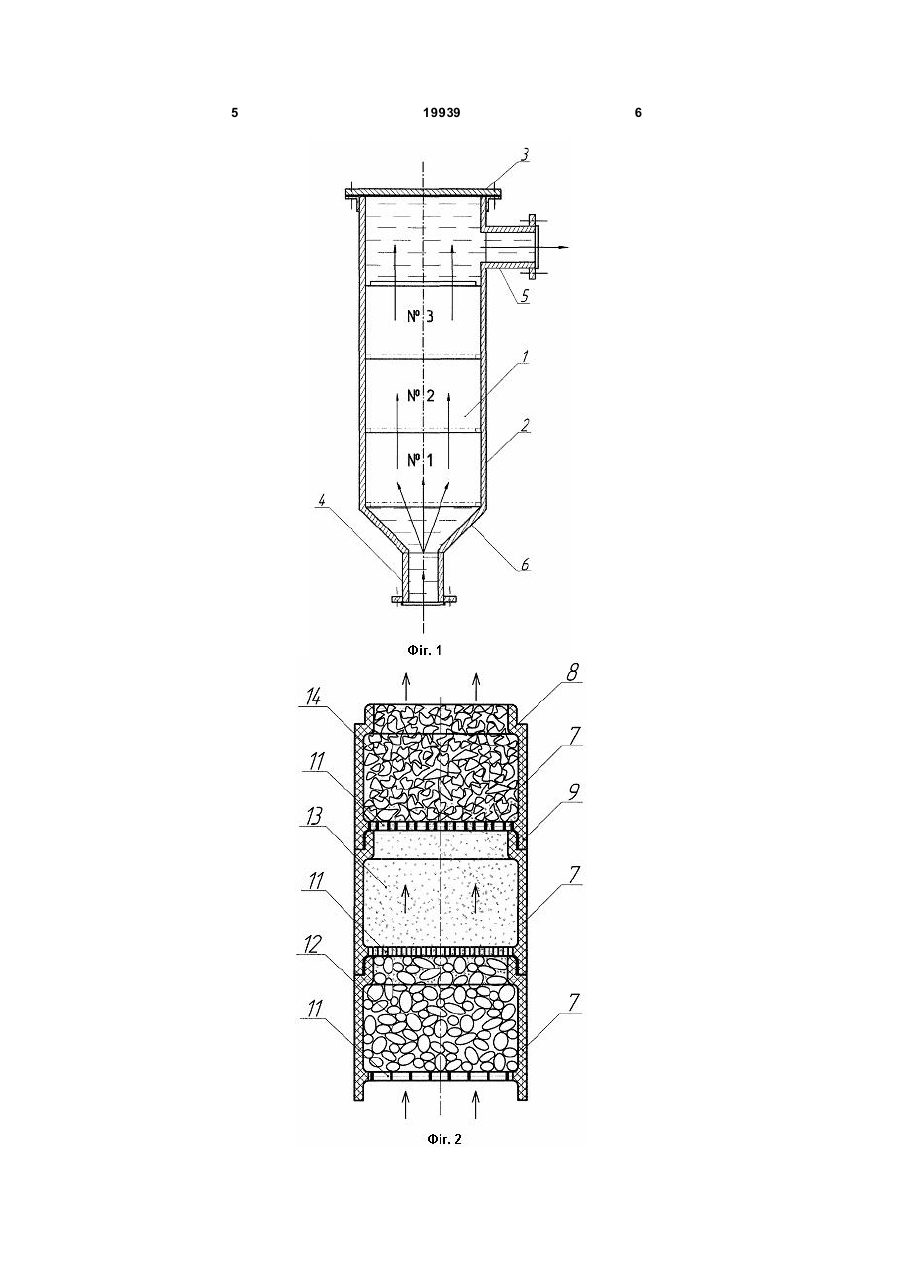

1. Фільтр тонкого очищення геотермальної води під тиском, що містить вертикальний корпус циліндричної форми із знімною верхньою кришкою, з патрубком підведення геотермальної води, з патрубком виходу очищеної геотермальної води та робочий орган, розміщений всередині корпуса, який відрізняється тим, що днище корпуса має конусну форму і обладнано патрубком підведення геотермальної води, патрубок виходу очищеної геотермальної води розташований у верхній час 3 19939 му непроникна конусна перегородка розміщена в кожній гільзі, а кільцеві фільтруючі елементи - між опорними торцевими поверхнями гільз. Цей фільтр забезпечує підвищення продуктивності роботи. Недоліком прототипу є багатодетальна конструкція конусоподібних перфорованих перегородок, телескопічно встановлених гільз, які можуть швидко забиватись мінеральними відкладеннями та потребувати часто го очищення вручн у щітками. В основу корисної моделі поставлена задача вдосконалення фільтру тонкого очищення геотермальної води під тиском, в якому конструктивнотехнологічними змінами забезпечується очищення фільтруючи х елементів, і за рахунок цього підвищується якість очищення геотермальної води. Суть корисної моделі. Поставлена задача розв'язується тим, що фільтр тонкого очищення геотермальної води під тиском, включає вертикальний корпус циліндричної форми із знімною верхньою кришкою, з патрубком підведення геотермальної води, з патрубком виходу очищеної геотермальної води та робочий орган, розміщений всередині корпуса. Згідно корисної моделі днище корпуса має конусну форму і обладнано патрубком підведення геотермальної води, патрубок виходу очищеної геотермальної води розташований у верхній частині корпуса, робочий орган містить три знімних пластмасових блока циліндричної форми, які мають ступінчасті верхнє і нижнє днища, що стикуються один з одним, нижнє днище блоків перфоровано, діаметр перфорації менше розмірів фільтруючого матеріалу, вер хнє днище відкрите, має силову діаметральну перемичку, пластмасові блоки мають всередині насадку фільтруючи х матеріалів, фільтруючим матеріалом першого нижнього блоку є окатиші доменного виробництва, другого середнього блоку - дрібний кар'єрний пісок, третього верхнього блоку - гравій. Завдяки тому, що герметичний корпус має конусне днище з нижнім патрубком підведення геотермальної води, а патрубок виходу геотермальної води розташований у верхній частині корпуса, потік геотермальної води розширюється в конусному днищі, знижується його швидкість проходу від низу до верху через фільтруючі матеріали, що сприяє надійному очищенню геотермальної води (у прототипі рідина, що очищається, проходить через перфорацію фільтра). Завдяки конструкції знімних блоків з фільтруючими матеріалами спрощується процес очищення робочого органу шляхом заміни новими блоками з другого комплекту (у прототипі очищення фільтру здійснюється завдяки вийманню робочого органу та очищенню ручним способом деталей фільтра, що потребує затрат часу). Завдяки використанню фільтруючи х матеріалів (окатиші доменного виробництва, дрібний ка 4 р'єрний пісок, гравій) вода надійно очищається від дрібних пилоподібних домішок, при цьому досягається джерельна чистота води (у прототипі конусоподібні перегородки та перфорація, що виконана в стінці циліндра по обидва боки перегородок не забезпечують тонке очищення води від дрібних домішок). На кресленнях зображено: Фіг.1 - загальний вид фільтру тонкого очищення геотермальної води під тиском, подовжній розріз; Фіг.2 - робочий орган фільтру, подовжній розріз; Фіг.3 - вид знімного пластмасового блоку в ізометричній проекції; Фіг.4 - перетин А-А з Фіг.3. Фільтр тонкого очищення геотермальної води під тиском складається з робочого органу 1, розміщеного усередині герметичного корпусу 2, в якому є знімна верхня кришка 3, нижній патрубок 4 підведення геотермальної води, патрубок виходу 5 очищеної геотермальної води, розташований в верхній частині корпусу 2, конусне днище 6 (Фіг.1). Пластмасові блоки 7 циліндричної форми із ступінчастим верхнім днищем 8 і нижнім днищем 9, що стикуються один з одним (Фіг.2). Верхнє днище 8 відкрите, має силову діаметральну перемичку 10, нижнє днище 9 перфороване, діаметр перфорації 11 менше розмірів фільтруючого матеріалу блоків (Фіг.3). Знімні пластмасові блоки 7 мають всередині насадку фільтруючи х матеріалів, що складається з окатишів доменного виробництва 12, дрібного кар'єрного піску 13, гравію 14 (Фіг.2). Фільтр тонкого очищення геотермальної води під тиском працює таким чином. Потік геотермальної води подається в герметичний корпус 2 через нижній патрубок 4 підведення геотермальної води і конусне днище 6. У конусному днищі 6 потік геотермальної води розширяється, знижується його швидкість і пропускається від низу до верху по герметичному корпусу 2 через знімні пластмасові блоки 7 з насадками фільтруючих матеріалів (Фіг.1). Крупніші механічні домішки геотермальної води затримуються на пористій поверхні окатишів доменного виробництва 12, частинки меншого розміру затримуються в насадці, що складається з дрібного кар'єрного піску 13 і гравію 14 (Фіг.2). Потік очищеної геотермальної води виводиться через патрубок виходу 5 (Фіг.1). Фільтр тонкого очищення геотермальної води під тиском як і інші фільтри при експлуатації забруднюються і вимагають заміни насадок фільтруючи х матеріалів 12, 13, 14. Заміна насадок виконується ручним способом або кран-балкою шляхом відкриття знімної верхньої кришки 3 і витяганням пластмасових блоків 7 (Фіг.4). Для зручності заміни насадок фільтруючих матеріалів верхнє днище 8 пластмасового блоку відкрите і має силову діаметральну перемичку 10. 5 19939 6 7 Комп’ютерна в ерстка А. Рябко 19939 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
