Електричний генератор
Номер патенту: 19938
Опубліковано: 15.01.2007
Автори: Пермінов Юрій Микитович, Кудря Степан Олександрович, Шевченко Юрій Валер'янович
Формула / Реферат
Електричний генератор, що містить статор з обмотками і ротор з магнітами, полярність яких чергується, який відрізняється тим, що статор виконаний у вигляді двох тороїдальних осердь, на торцевих поверхнях яких вкладені обмотки, між ними розташований ротор, що являє собою стальне тороїдальне осердя, на торцевих поверхнях якого розміщені постійні магніти з полярністю, що чергується, причому статор є зовнішньою частиною машини.
Текст

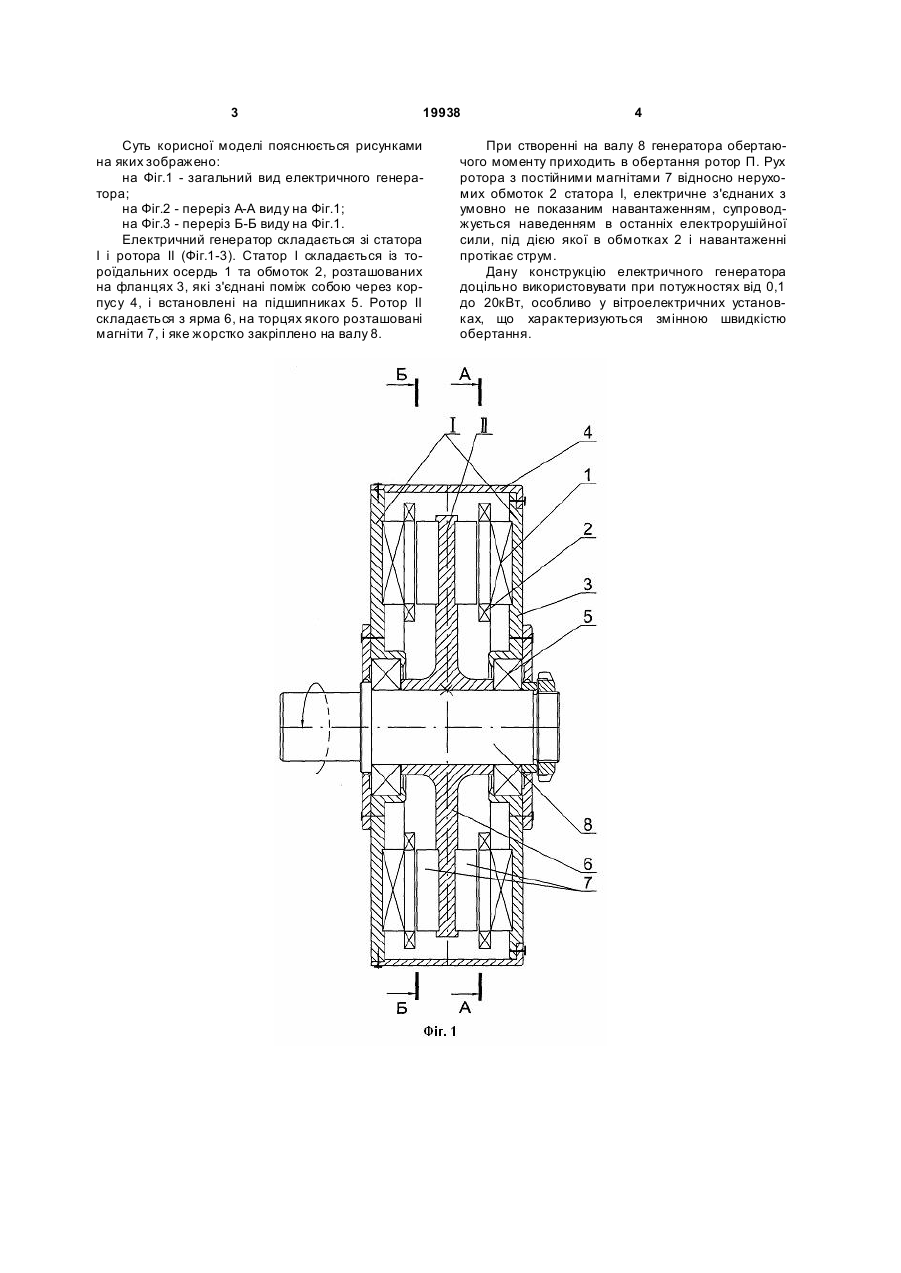

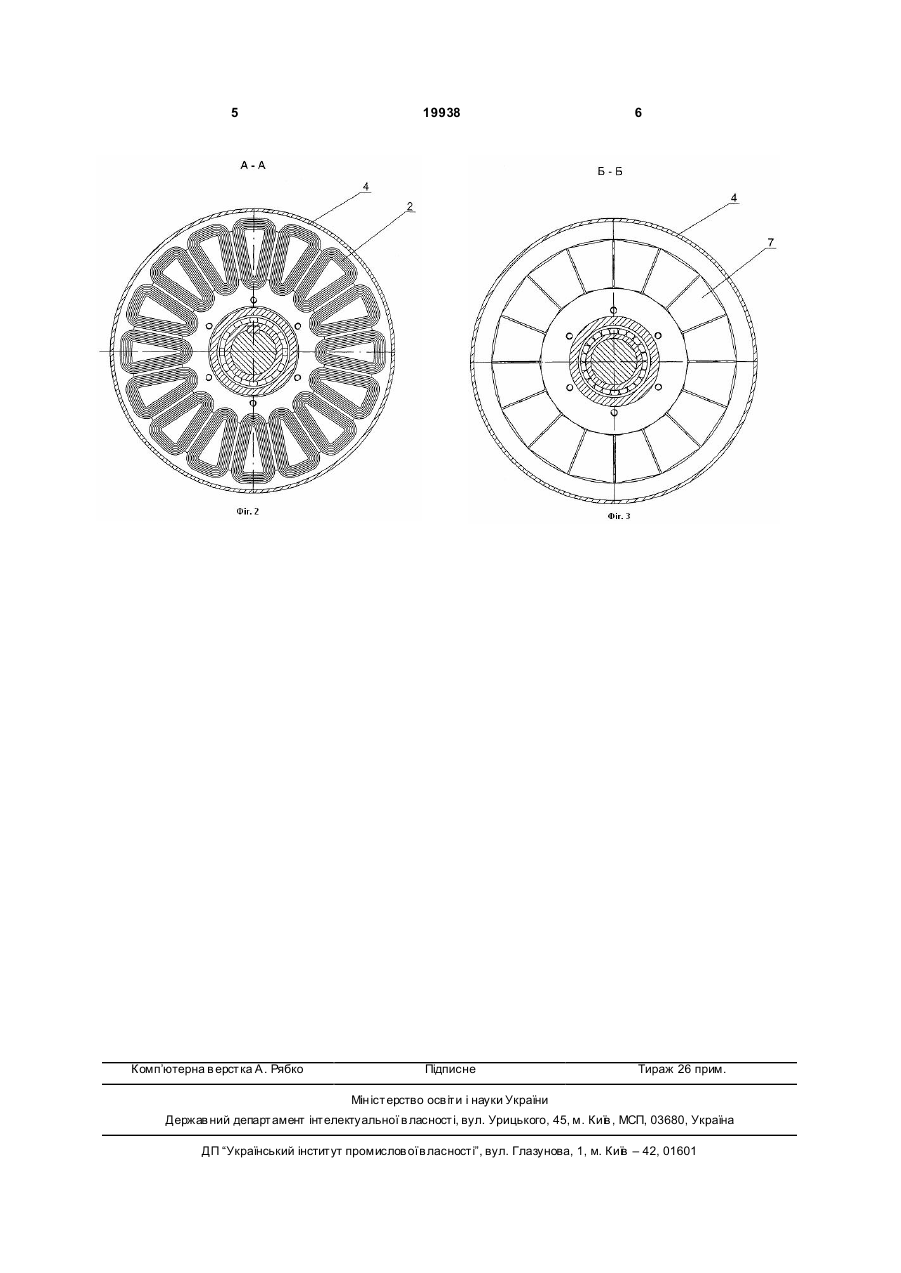

Електричний генератор, що містить статор з обмотками і ротор з магнітами, полярність яких 3 19938 Суть корисної моделі пояснюється рисунками на яких зображено: на Фіг.1 - загальний вид електричного генератора; на Фіг.2 - переріз А-А виду на Фіг.1; на Фіг.3 - переріз Б-Б виду на Фіг.1. Електричний генератор складається зі статора І і ротора II (Фіг.1-3). Статор І складається із тороїдальних осердь 1 та обмоток 2, розташованих на фланцях 3, які з'єднані поміж собою через корпусу 4, і встановлені на підшипниках 5. Ротор II складається з ярма 6, на торцях якого розташовані магніти 7, і яке жорстко закріплено на валу 8. 4 При створенні на валу 8 генератора обертаючого моменту приходить в обертання ротор П. Рух ротора з постійними магнітами 7 відносно нерухомих обмоток 2 статора І, електричне з'єднаних з умовно не показаним навантаженням, супроводжується наведенням в останніх електрорушійної сили, під дією якої в обмотках 2 і навантаженні протікає струм. Дану конструкцію електричного генератора доцільно використовувати при потужностях від 0,1 до 20кВт, особливо у вітроелектричних установках, що характеризуються змінною швидкістю обертання. 5 Комп’ютерна в ерстка А. Рябко 19938 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric generator
Автори англійськоюKudria Stepan Oleksandrovych, Perminov Yurii Mykytovych, Shevchenko Yurii Valerianovych
Назва патенту російськоюЭлектрический генератор
Автори російськоюКудря Степан Александрович, Перминов Юрий Никитович, Шевченко Юрий Валерьянович
МПК / Мітки
МПК: H02K 16/00, H02K 21/00
Мітки: електричний, генератор
