Ківш екскаватора-драглайна
Номер патенту: 20023
Опубліковано: 15.01.2007
Автори: Соколов Ігор Анатолійович, Хмара Леонід Андрійович, Доценко Олександр Вікторович, Шатов Сергій Васильович
Формула / Реферат
Ківш екскаватора-драглайна, що містить днище з різальним козирком, бічні та задню стінки, вушка для тягових ланцюгів і кронштейн з котком, який відрізняється тим, що кронштейн має додаткові отвори для перестановки котка у горизонтальній площині, а також можливість підтримування постійного кута різання в залежності від типу ґрунту.
Текст

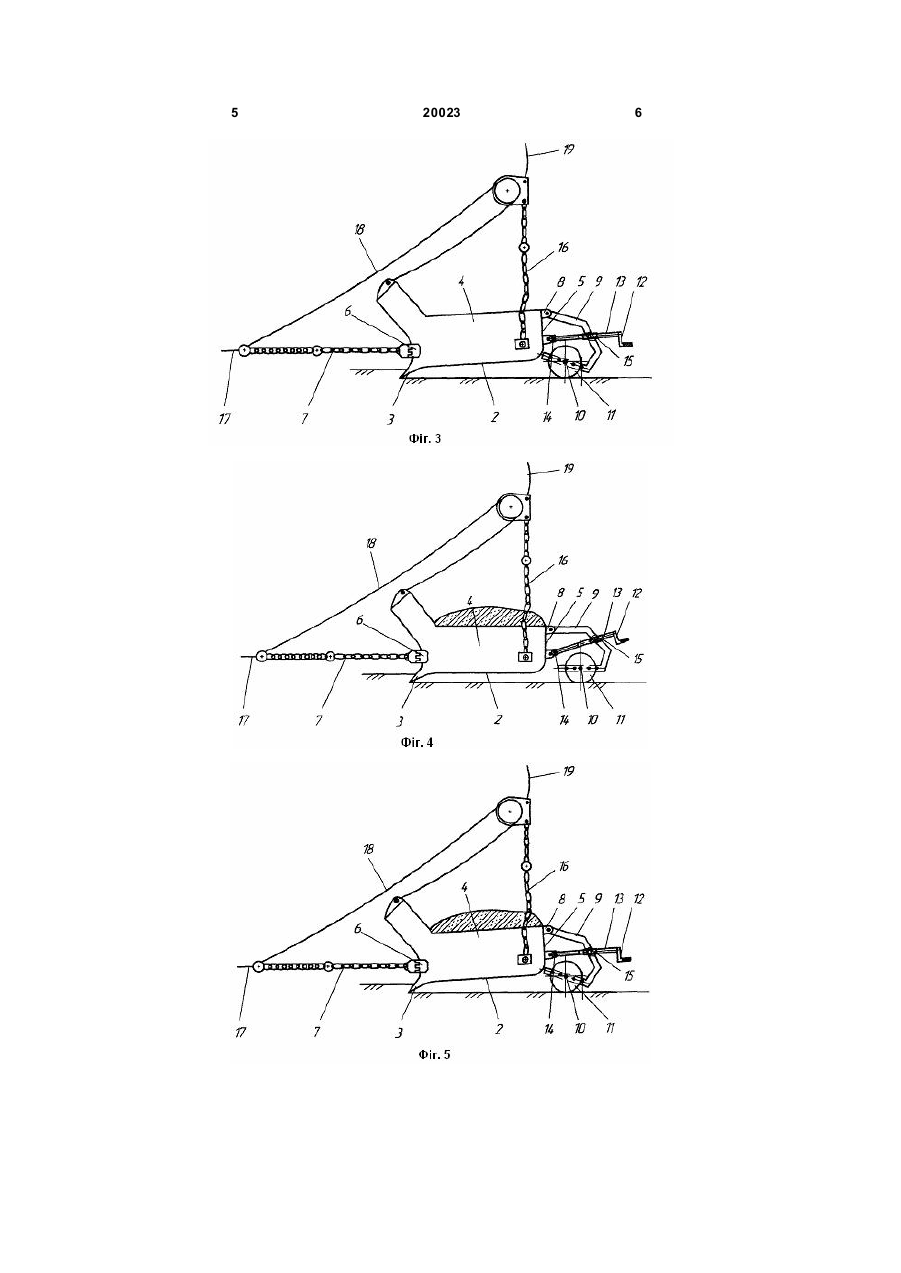

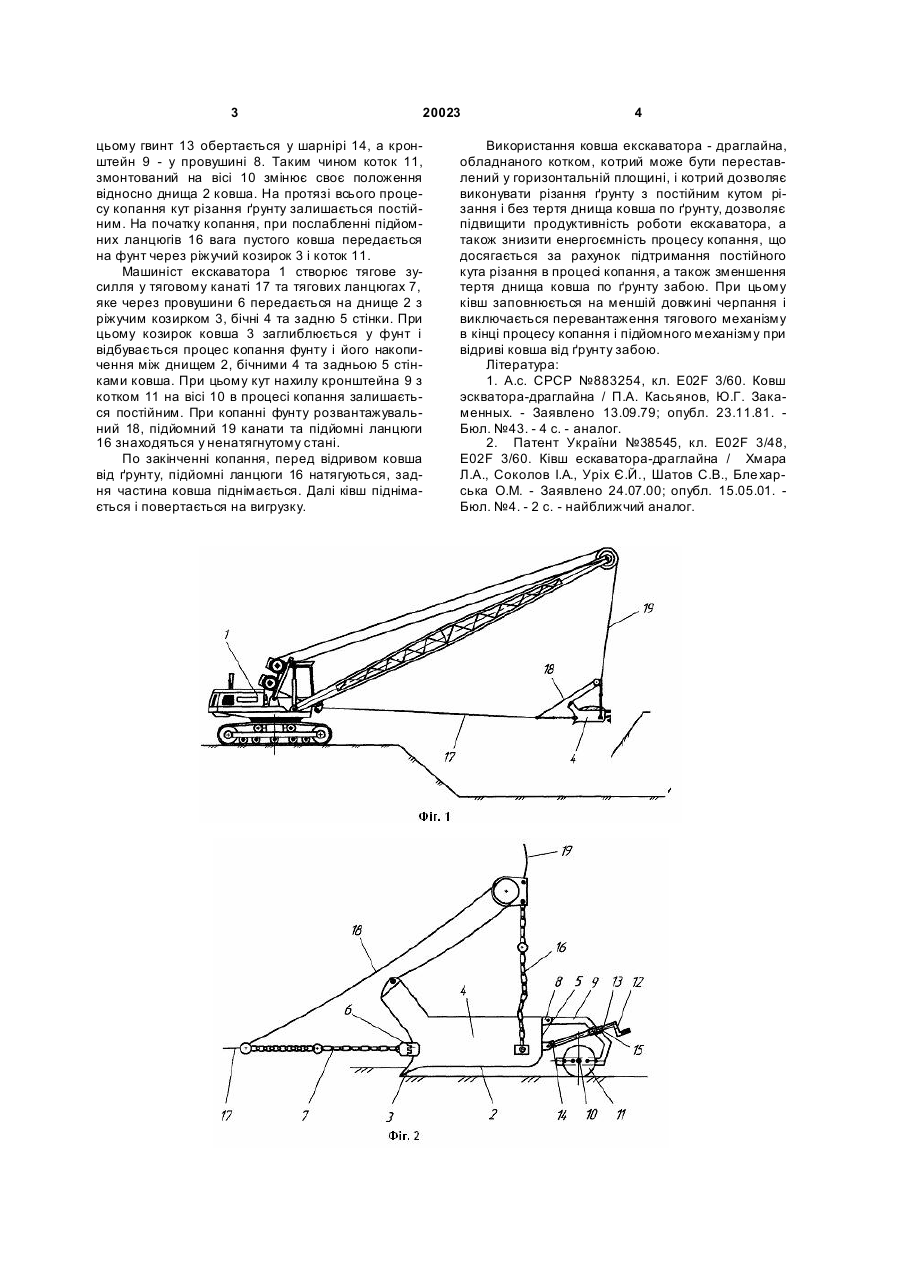

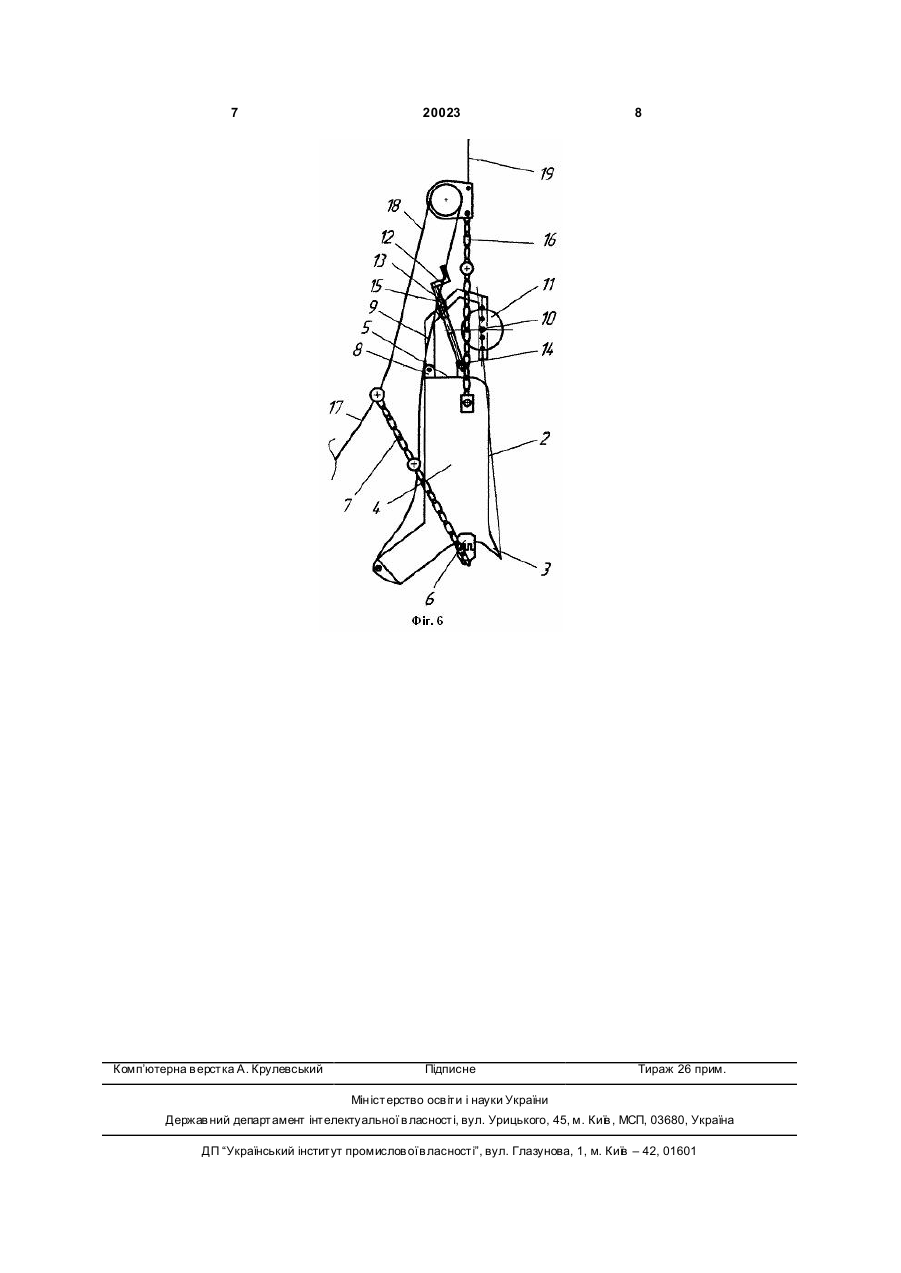

Ківш екскаватора-драглайна, що містить днище з різальним козирком, бічні та задню стінки, вушка для тягових ланцюгів і кронштейн з котком, який відрізняється тим, що кронштейн має додаткові отвори для перестановки котка у горизонтальній площині, а також можливість підтримування постійного кута різання в залежності від типу ґрунту. (19) (21) u200606367 (22) 08.06.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Хмара Леонід Андрійович, Шатов Сергій Васильович, Соколов Ігор Анатолійович, Доценко Олександр Вікторович (73) ПРИДНІПРОВСЬКА ДЕРЖАВН А АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, ІНСТИТУТ 3 20023 цьому гвинт 13 обертається у шарнірі 14, а кронштейн 9 - у провушині 8. Таким чином коток 11, змонтований на вісі 10 змінює своє положення відносно днища 2 ковша. На протязі всього процесу копання кут різання ґрунту залишається постійним. На початку копання, при послабленні підйомних ланцюгів 16 вага пустого ковша передається на фунт через ріжучий козирок 3 і коток 11. Машиніст екскаватора 1 створює тягове зусилля у тяговому канаті 17 та тягових ланцюгах 7, яке через провушини 6 передається на днище 2 з ріжучим козирком 3, бічні 4 та задню 5 стінки. При цьому козирок ковша 3 заглиблюється у фунт і відбувається процес копання фунту і його накопичення між днищем 2, бічними 4 та задньою 5 стінками ковша. При цьому кут нахилу кронштейна 9 з котком 11 на вісі 10 в процесі копання залишається постійним. При копанні фунту розвантажувальний 18, підйомний 19 канати та підйомні ланцюги 16 знаходяться у ненатягнутому стані. По закінченні копання, перед відривом ковша від ґрунту, підйомні ланцюги 16 натягуються, задня частина ковша піднімається. Далі ківш піднімається і повертається на вигрузку. 4 Використання ковша екскаватора - драглайна, обладнаного котком, котрий може бути переставлений у горизонтальній площині, і котрий дозволяє виконувати різання ґрунту з постійним кутом різання і без тертя днища ковша по ґрунту, дозволяє підвищити продуктивність роботи екскаватора, а також знизити енергоємність процесу копання, що досягається за рахунок підтримання постійного кута різання в процесі копання, а також зменшення тертя днища ковша по ґрунту забою. При цьому ківш заповнюється на меншій довжині черпання і виключається перевантаження тягового механізму в кінці процесу копання і підйомного механізму при відриві ковша від ґрунту забою. Література: 1. А.с. СРСР №883254, кл. Е02F 3/60. Ковш эскватора-драглайна / П.А. Касьянов, Ю.Г. Закаменных. - Заявлено 13.09.79; опубл. 23.11.81. Бюл. №43. - 4 с. - аналог. 2. Патент України №38545, кл. Е02F 3/48, Е02F 3/60. Ківш ескаватора-драглайна / Хмара Л.А., Соколов І.А., Уріх Є.Й., Шатов С.В., Бле харська О.М. - Заявлено 24.07.00; опубл. 15.05.01. Бюл. №4. - 2 с. - найближчий аналог. 5 20023 6 7 Комп’ютерна в ерстка А. Крулевський 20023 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBucket of excavator-dragline
Автори англійськоюKhmara Leonid Andriiovych, Shatov Serhii Vasyliovych, Sokolov Ihor Anatoliiovych
Назва патенту російськоюКовш экскаватора-драглайна
Автори російськоюХмара Леонид Андреевич, Шатов Сергей Васильевич, Соколов Игорь Анатолиевич
МПК / Мітки
Мітки: екскаватора-драглайна, ківш
