Пристрій вихідних реле брв-дпи

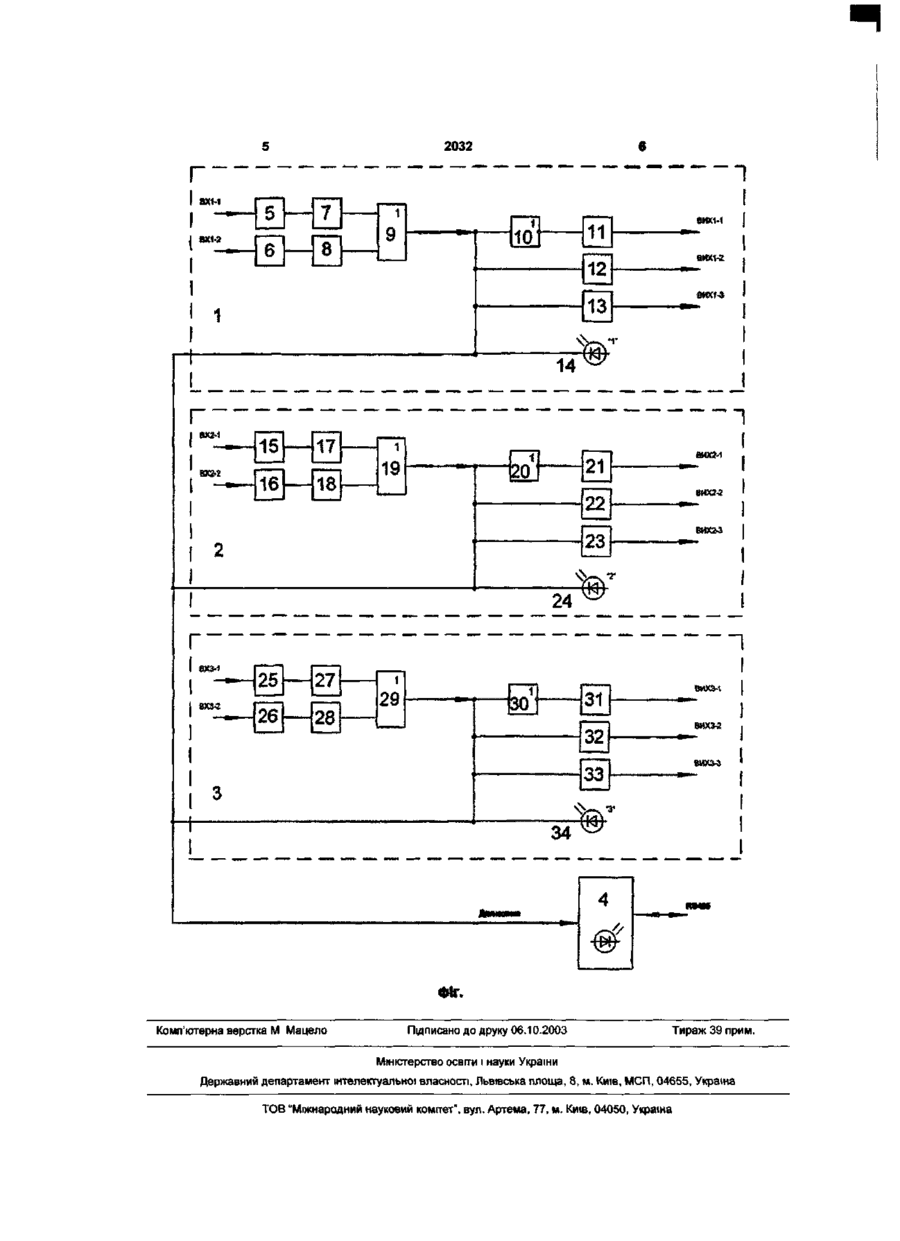

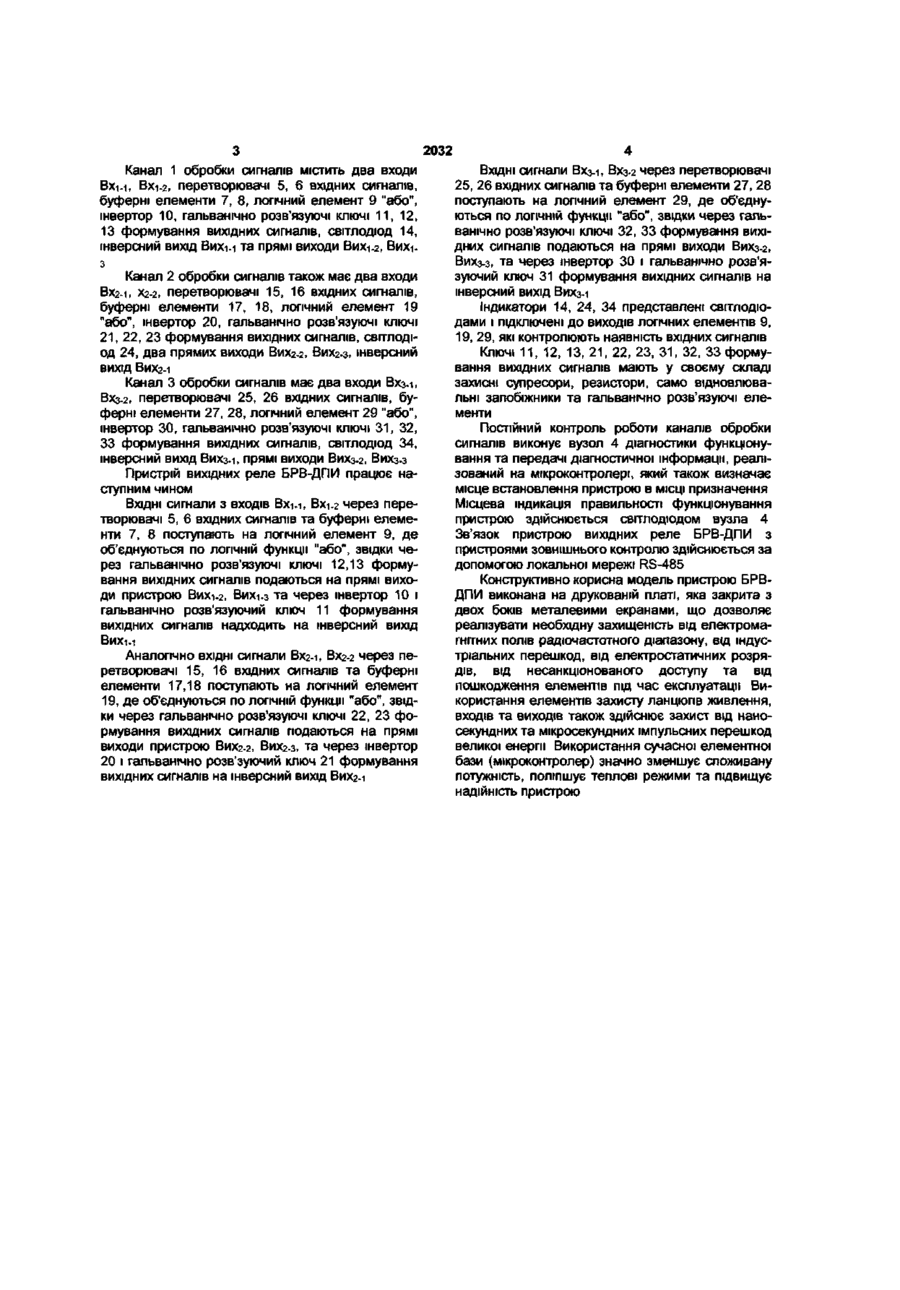

Пристрій вихідних реле, що містить три канали обробки сигналів, який відрізняється тим, що в нього введено вузол діагностики функціонування та передачі діагностичної інформації, реалізований на мікроконтролері, крім того, в кожний канал обробки сигналів введені перетворювачі вхідних сигналів і буферні елементи, при цьому вузол діагностики функціонування та передачі діагностичної інформації підключений до виходів логічних елементів кожного каналу обробки сигналів, до того ж пристрій обладнано захисними металевими екранами, розміщеними з двох боків Корисна модель відноситься до устаткування для автоматизованих систем управління технологічними процесами ядерних електростанцій та призначена для розмноження сигналів від блоків та розподілу їх через гальванічно роз'язуючі ключі Найбільш близьким по технічній суті та виконуваним функціям до запропонованого пристрою є блок вихідних реле БРВ-ДПИ, ТУ 25 7192 002-93, який також призначений для розмноження сигналів від блоків та розподілу їх через гальванічно розв'язуючі ключі Блок має три однакових канали обробки сигналів Кожний канал складається з двох входів, об'єднуючих ДІОДІВ, реле та елемента індикації ВХІДНІ сигнали з входів каналу поступають через об'єднуючі діоди на реле, контакти яких електрично зв'язані з ВІДПОВІДНИМИ виходами блоку Індикатори підключені до виходу об'єднуючих ДІОДІВ і контролюють наявність вхідних сигналів Живлення блоку контролюється світлодюдним індикатором До недоліків відомого блоку відноситься відсутність системи діагностики функціонування елементів блоку та захист від мікросекундних імпульсних перешкод великої енергії по ланцюгам живлення, недостатня захищеність від електромагнітних полів радіочастотного діапазону та індустріальних перешкод, недостатня СТІЙКІСТЬ ДО електростатичних розрядів, недостатній захист від несанкціонованого доступу Блок не має конструктивних елементів захисту від пошкодження під час експлуатації Блок має велику споживану потужність та порівняно низьку надійність В основу корисної моделі поставлено завдання створення пристрою вихідних реле БРВ-ДПИ шляхом введення нових елементів та використання сучасних мікросхем великого ступеню інтеграції, діагностики функціонування вузлів та елементів пристрою забезпечується захищеність від електромагнітних полів радіочастотного діапазону та індустріальних перешкод, СТІЙКІСТЬ ДО електростатичних розрядів, захист від наносекундних та мікросекундних імпульсних перешкод великої енергії по ланцюгам живлення та несанкціонованого доступу, діагностика функціонування елементів та вузлів пристрою, зменшення споживаної потужності, підвищення надійності пристрою Поставлене завдання вирішується тим, що в пристрій вихідних реле БРВ-ДПИ, який містить три однакових канали обробки сигналів введено вузол діагностики функціонування та передачі діагностичної інформації, реалізований на мікроконтролері, крім того в кожний канал обробки сигналів введені перетворювачі вхідних сигналів і буферні елементи, при цьому вузол діагностики функціонування та передачі діагностичної інформації підключений до виходів логічних елементів кожного каналу обробки сигналів, до того ж пристрій постачено захисними металевими екранами, розміщеними з двох сторін На фігурі зображена функціональна схема пристрою вихідних реле БРВ-ДПИ Пристрій вихідних реле БРВ-ДПИ містить канал 1 обробки сигналів, канал 2 обробки сигналів, канал 3 обробки сигналів, вузол 4 діагностики функціонування та передачі діагностичної інформації CM со о CM 2032 Канал 1 обробки сигналів містить два входи Вх-м, Вхі-2, перетворювачі 5, 6 вхідних сигналів, буферні елементи 7, 8, логічний елемент 9 "або", інвертор 10, гальванічно розв'язуючі ключі 11, 12, 13 формування вихідних сигналів, світлодюд 14, інверсний вихід Вих-м та прямі виходи Вихі-2, Канал 2 обробки сигналів також має два входи Вхг-1, Х2-2, перетворювачі 15, 16 вхідних сигналів, буферні елементи 17, 18, логічний елемент 19 "або", інвертор 20, гальванічно розв'язуючі ключі 21, 22, 23 формування вихідних сигналів, СВІТЛОДІод 24, два прямих виходи Вихг-2, Вихг-з, інверсний ВИХІД ВИХ2-1 Канал 3 обробки сигналів має два входи Вхзи, Вхз-2, перетворювачі 25, 26 вхідних сигналів, буферні елементи 27, 28, логічний елемент 29 "або", інвертор ЗО, гальванічно розв'язуючі ключі 31, 32, 33 формування вихідних сигналів, світлодюд 34, інверсний вихід Вихз-і, прямі виходи Вихз-2, Вихз-з Пристрій вихідних реле БРВ-ДПИ працює наступним чином ВХІДНІ сигнали з входів Вхі-і, Вхі-2 через перетворювачі 5, 6 вхідних сигналів та буферні елементи 7, 8 поступають на логічний елемент 9, де об'єднуються по ЛОГІЧНІЙ функції "або", звідки через гальванічно розв'язуючі ключі 12,13 формування вихідних сигналів подаються на прямі виходи пристрою Вихі-2, Вихі-з та через інвертор 10 і гальванічно розв'язуючий ключ 11 формування вихідних сигналів надходить на інверсний вихід Вихі-і Аналогічно ВХІДНІ сигнали Вхг-і, Вхг-2 через перетворювачі 15, 16 вхідних сигналів та буферні елементи 17,18 поступають на логічний елемент 19, де об'єднуються по ЛОГІЧНІЙ функції "або", звідки через гальванічно розв'язуючі ключі 22, 23 формування вихідних сигналів подаються на прямі виходи пристрою Вихг-2, Вих2-з, та через інвертор 20 і гальванічно розв'зуючий ключ 21 формування вихідних сигналів на інверсний вихід Вих2-і ВХІДНІ сигнали Вхз-і, Вхз-2 через перетворювачі 25, 26 вхідних сигналів та буферні елементи 27, 28 поступають на логічний елемент 29, де об'єднуються по ЛОГІЧНІЙ функції "або", звідки через гальванічно розв'язуючі ключі 32, 33 формування вихідних сигналів подаються на прямі виходи Вихз-2, Вихз-з, та через інвертор ЗО і гальванічно розв'язуючий ключ 31 формування вихідних сигналів на інверсний вихід Вихз-і Індикатори 14, 24, 34 представлені світлодюдами і підключені до виходів логічних елементів 9, 19, 29, які контролюють наявність вхідних сигналів Ключі 11, 12, 13, 21, 22, 23, 31, 32, 33 формування вихідних сигналів мають у своєму складі захисні супресори, резистори, само вщновлювальні запобіжники та гальванічно розв'язуючі елементи Постійний контроль роботи каналів обробки сигналів виконує вузол 4 діагностики функціонування та передачі діагностичної інформації, реалізований на мікроконтролері, який також визначає місце встановлення пристрою в МІСЦІ призначення Місцева індикація правильності функціонування пристрою здійснюється світлодюдом вузла 4 Зв'язок пристрою вихідних реле БРВ-ДПИ з пристроями зовнішнього контролю здійснюється за допомогою локальної мережі RS-485 Конструктивно корисна модель пристрою БРВДПИ виконана на друкованій платі, яка закрита з двох боків металевими екранами, що дозволяє реалізувати необхідну захищеність від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від несанкціонованого доступу та від пошкодження елементів під час експлуатації Використання елементів захисту ланцюгів живлення, входів та виходів також здійснює захист від наносекундних та мікросекундних імпульсних перешкод великої енергії Використання сучасної елементної бази (мікроконтролер) значно зменшує споживану потужність, поліпшує теплові режими та підвищує надійність пристрою 2032 г~ 1 I axt-i j axt-2 6 8 11 і 9 10 ЙИХ1-1 ВИХ1-2 12: і 1 13 м 14 1 I 8X2-1 8X2-2 15 17 і 19 16 21 20 22 23 ВИХ2-1 ВИХ2-2 ВИХ2-3 Г " I 25 27 ?6 28 і 29 31 3(Г 32 33 ВИХЗ-2 BVSX3-3 34 Фіг. Комп'ютерна верстка М Мацело Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освгги науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
