Пристрій сигналізації дільничний бсу-дпи

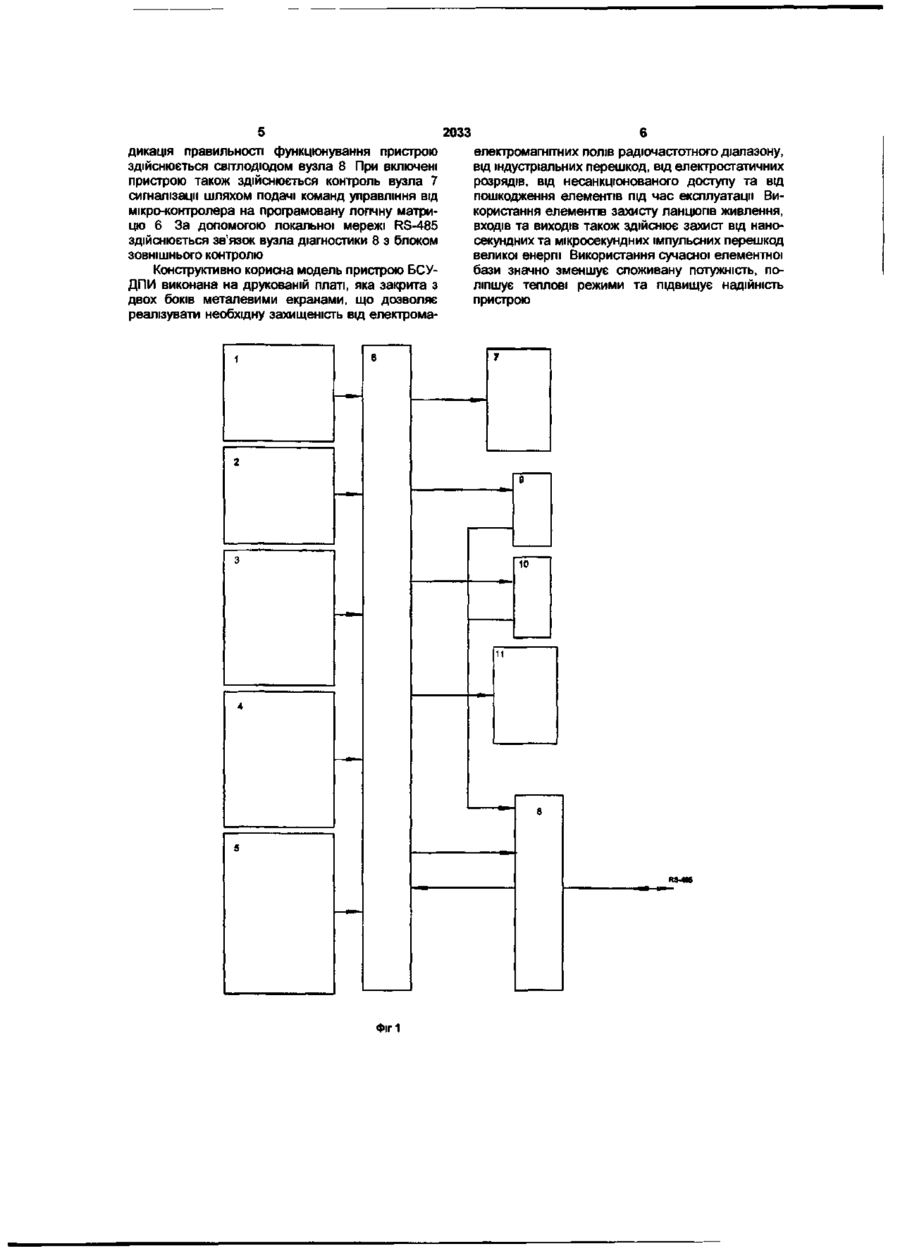

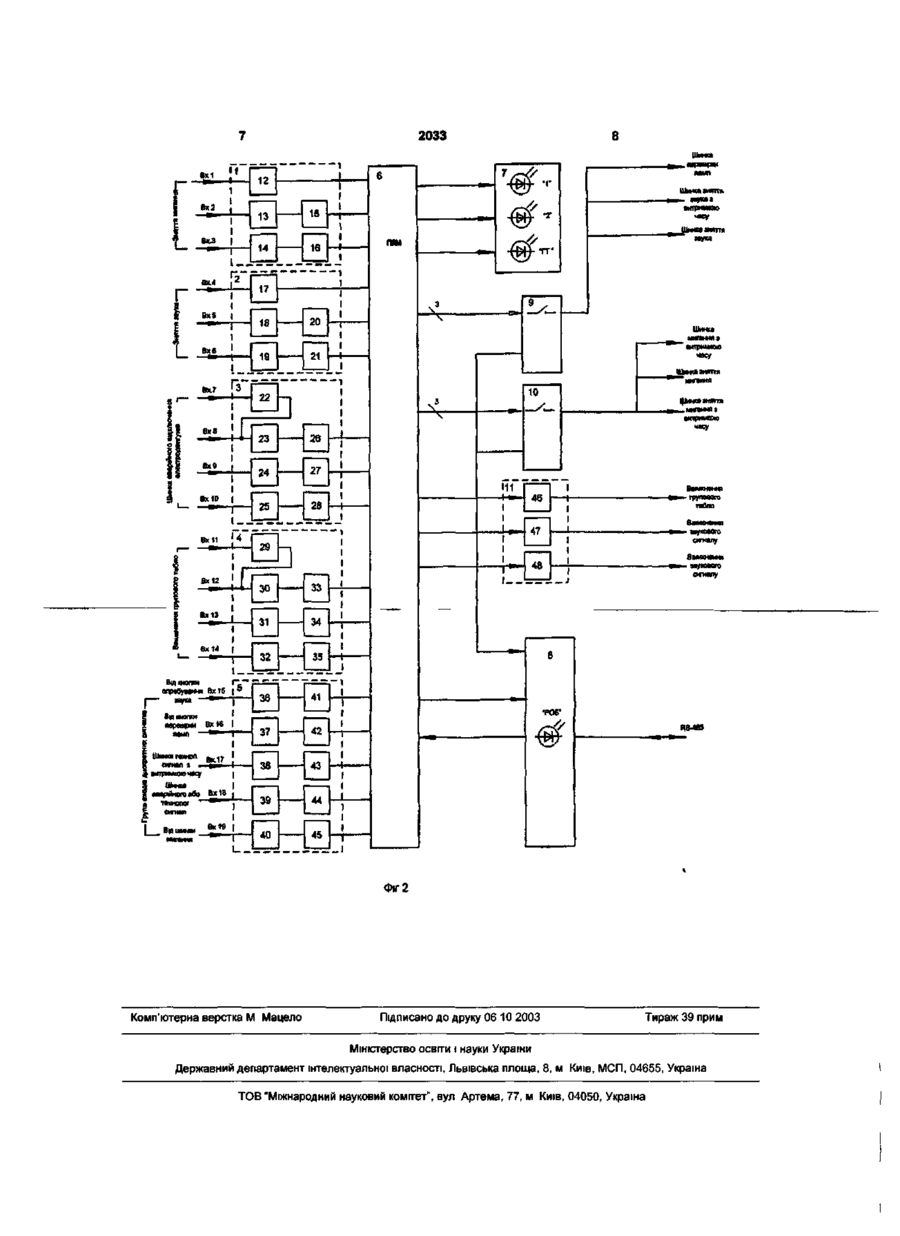

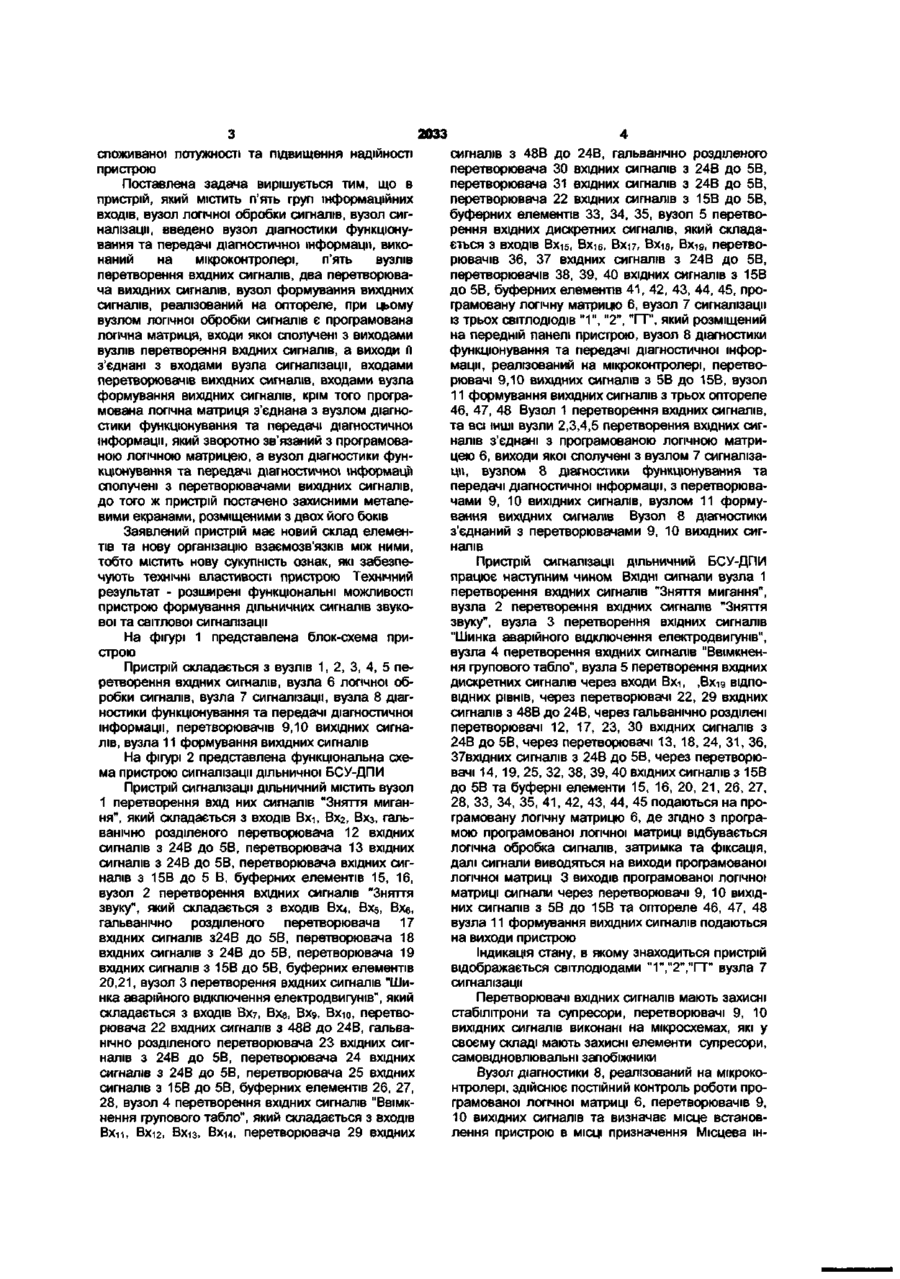

Пристрій сигналізації дільничний, що містить п'ять груп входів, вузол логічної обробки сигналів, вузол сигналізації, який відрізняється тим, що в нього введено вузол діагностики функціонування та передачі діагностичної інформації, виконаний на мікроконтролері, п'ять вузлів перетворення вхідних сигналів, два перетворювачі вихідних сигналів, вузол формування вихідних сигналів, реалізо ваний на оптореле, при цьому вузлом логічної обробки сигналів є програмована логічна матриця (ПЛМ), входи якої сполучені з виходами вузлів перетворення вхідних сигналів, а виходи її з'єднані з входами вузла сигналізації, входами перетворювачів вихідних сигналів, входами вузла формування вихідних сигналів, крім того, ПЛМ з'єднана з вузлом діагностики функціонування та передачі діагностичної інформації, який зворотно зв'язаний з ПЛМ, а вузол діагностики функціонування та передачі діагностичної інформації сполучений з перетворювачами вихідних сигналів, до того ж пристрій обладнано захисними металевими екранами, розміщеними з двох його боків _ _ _ Корисна модель відноситься до устаткування для автоматизованих систем управління технологічними процесами ядерних електростанцій та призначений для формування дільничних сигналів звукової та світлової сигналізації До недоліків відомого пристрою відносяться відсутність системи діагностики функціонування елементів та вузлів пристрою, недостатній захист від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від несанкціонованого доступу, від наносекундних та мікросекундних імпульсних перешкод великої енергії по ланцюгам живлення, недостатня СТІЙКІСТЬ ДО електростатичних розрядів, велика споживана потужність, низька надійність До того ж пристрій не має конструктивних елементів захисту від пошкодження під час експлуатації В основу корисної моделі поставлено задачу створення пристрою, в якому завдяки використанню сучасних мікросхем великого ступеню інтеграції - програмованої логічної матриці, мікроконтролера, інтелектуальних силових перемикачів, елементів захисту від перешкод та пошкодження (супресорів, стабілітронів, самовідновлювальних запобіжників, а також вдосконаленню конструктивних елементів захисту та використанню діагностики вузлів та елементів пристрою досягається поліпшення параметрів електромагнітної сумісності, захист від пошкодження елементів під час експлуатації, від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від наносекундних та мікросекундних імпульсних перешкод великої енергії, зменшення Відомий блок БСУ-МАД, ТУ25-7192 002-93, який по технічній суті та виконуваним функціям формування дільничних сигналів звукової та світлової сигналізації є найбільш близьким до заявляемого пристрою Пристрій містить декілька груп інформаційних входів "Зняття мигання", "Зняття звуку", "Шинка аварійного відключення електродвигунів", "Ввімкнення групового табло", та групу входів дискретних сигналів, вузол логічної обробки сигналів, який складається з дискретних елементів та мікросхем малого ступеню інтеграції, вузол сигналізації ВХІДНІ сигнали кожної групи інформаційних входів проходять через перетворювачі вхідних сигналів з 48В до 24В та з 24В до 15В і об'єднуються логічною функцією "АБО" Об'єднані сигнали затримуються за допомогою аналогових реле часу, фіксуються на тригерах і подаються на ключі формування вихідних сигналів, звідки на вихід блоку Вузол логічної обробки сигналів складається з перетворювачів вхідних сигналів, логічних елементів "АБО", аналогових реле часу, тригерів, ключів формування вихідних сигналів та виконує функцію логічної обробки сигналів со со о CM 2033 споживаної потужності та підвищення надійності пристрою Поставлена задача вирішується тим, що в пристрій, який містить п'ять груп інформаційних входів, вузол логічної обробки сигналів, вузол сигналізації, введено вузол діагностики функціонування та передачі діагностичної інформації, виконаний на мікроконтролері, п'ять вузлів перетворення вхідних сигналів, два перетворювача вихідних сигналів, вузол формування вихідних сигналів, реалізований на оптореле, при цьому вузлом логічної обробки сигналів є програмована логічна матриця, входи якої сполучені з виходами вузлів перетворення вхідних сигналів, а виходи її з'єднані з входами вузла сигналізації, входами перетворювачів вихідних сигналів, входами вузла формування вихідних сигналів, крім того програмована логічна матриця з'єднана з вузлом діагностики функціонування та передачі діагностичної інформації, який зворотно зв'язаний з програмованою логічною матрицею, а вузол діагностики функціонування та передачі діагностичної інформації сполучені з перетворювачами вихідних сигналів, до того ж пристрій постачено захисними металевими екранами, розміщеними з двох його боків Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують технічні властивості пристрою Технічний результат - розширені функціональні можливості пристрою формування дільничних сигналів звукової та світлової сигналізації На фігурі 1 представлена блок-схема пристрою Пристрій складається з вузлів 1, 2, 3, 4, 5 перетворення вхідних сигналів, вузла 6 логічної обробки сигналів, вузла 7 сигналізації, вузла 8 діагностики функціонування та передачі діагностичної інформації, перетворювачів 9,10 вихідних сигналів, вузла 11 формування вихідних сигналів На фігурі 2 представлена функціональна схема пристрою сигналізації дільничної БСУ-ДПИ Пристрій сигналізації дільничний містить вузол 1 перетворення вхід них сигналів "Зняття мигання", який складається з входів Вхі, Вхг, Вхз, гальванічно розділеного перетворювача 12 вхідних сигналів з 24В до 5В, перетворювача 13 вхідних сигналів з 24В до 5В, перетворювача вхідних сигналів з 15В до 5 В, буферних елементів 15, 16, вузол 2 перетворення вхідних сигналів "Зняття звуку", який складається з входів Вхд, Bxs, Вхє, гальванічно розділеного перетворювача 17 вхідних сигналів з24В до 5В, перетворювача 18 вхідних сигналів з 24В до 5В, перетворювача 19 вхідних сигналів з 15В до 5В, буферних елементів 20,21, вузол 3 перетворення вхідних сигналів "Шинка аварійного відключення електродвигунів", який складається з входів Вх7, Вхв, Вхэ, Вхю, перетворювача 22 вхідних сигналів з 48В до 24В, гальванічно розділеного перетворювача 23 вхідних сигналів з 24В до 5В, перетворювача 24 вхідних сигналів з 24В до 5В, перетворювача 25 вхідних сигналів з 15В до 5В, буферних елементів 26, 27, 28, вузол 4 перетворення вхідних сигналів "Ввімкнення групового табло", який складається з входів Вхц, Вхі2, Вхіз, Вхі4, перетворювача 29 вхідних сигналів з 48В до 24В, гальванічно розділеного перетворювача ЗО вхідних сигналів з 24В до 5В, перетворювача 31 вхідних сигналів з 24В до 5В, перетворювача 22 вхідних сигналів з 15В до 5В, буферних елементів 33, 34, 35, вузол 5 перетворення вхідних дискретних сигналів, який складається з входів Вхі5, Вхіє, Вхі7, Вхі8, Вхід, перетворювачів 36, 37 вхідних сигналів з 24В до 5В, перетворювачів 38, 39, 40 вхідних сигналів з 15В до 5В, буферних елементів 41, 42, 43, 44, 45, програмовану логічну матрицю 6, вузол 7 сигналізації із трьох світлодюдів "1", "2", "ГТ", який розміщений на передній панелі пристрою, вузол 8 діагностики функціонування та передачі діагностичної інформації, реалізований на мікроконтролері, перетворювачі 9,10 вихідних сигналів з 5В до 15В, вузол 11 формування вихідних сигналів з трьох оптореле 46, 47, 48 Вузол 1 перетворення вхідних сигналів, та всі ІНШІ вузли 2,3,4,5 перетворення вхідних сигналів з'єднані з програмованою логічною матрицею 6, виходи якої сполучені з вузлом 7 сигналізації, вузлом 8 діагностики функціонування та передачі діагностичної інформації, з перетворювачами 9, 10 вихідних сигналів, вузлом 11 формування вихідних сигналів Вузол 8 діагностики з'єднаний з перетворювачами 9, 10 вихідних сигналів Пристрій сигналізації дільничний БСУ-ДПИ працює наступним чином ВХІДНІ сигнали вузла 1 перетворення вхідних сигналів "Зняття мигання", вузла 2 перетворення вхідних сигналів "Зняття звуку", вузла 3 перетворення вхідних сигналів "Шинка аварійного відключення електродвигунів", вузла 4 перетворення вхідних сигналів "Ввімкнення групового табло", вузла 5 перетворення вхідних дискретних сигналів через входи Вхі, ,Вхід ВІДПОВІДНИХ рівнів, через перетворювачі 22, 29 вхідних сигналів з 48В до 24В, через гальванічно розділені перетворювачі 12, 17, 23, ЗО вхідних сигналів з 24В до 5В, через перетворювачі 13, 18, 24, 31, 36, 37вхідних сигналів з 24В до 5В, через перетворювачі 14, 19, 25, 32, 38, 39, 40 вхідних сигналів з 15В до 5В та буферні елементи 15, 16, 20, 21, 26, 27, 28, 33, 34, 35, 41, 42, 43, 44, 45 подаються на програмовану логічну матрицю 6, де згідно з програмою програмованої логічної матриці відбувається логічна обробка сигналів, затримка та фіксація, далі сигнали виводяться на виходи програмованої логічної матриці 3 виходів програмованої логічної матриці сигнали через перетворювачі 9, 10 вихідних сигналів з 5В до 15В та оптореле 46, 47, 48 вузла 11 формування вихідних сигналів подаються на виходи пристрою Індикація стану, в якому знаходиться пристрій відображається світлодюдами "1","2","ГТ" вузла 7 сигналізації Перетворювачі вхідних сигналів мають захисні стабілітрони та супресори, перетворювачі 9, 10 вихідних сигналів виконані на мікросхемах, які у своєму складі мають захисні елементи супресори, самовідновлювальні запобіжники Вузол діагностики 8, реалізований на мікроконтролері, здійснює постійний контроль роботи програмованої логічної матриці 6, перетворювачів 9, 10 вихідних сигналів та визначає місце встановлення пристрою в МІСЦІ призначення Місцева ін 2033 дикація правильності функціонування пристрою здійснюється світлодюдом вузла 8 При включені пристрою також здійснюється контроль вузла 7 сигналізації шляхом подачі команд управління від мікро-контролера на програмовану логічну матрицю 6 За допомогою локальної мережі RS-485 здійснюється зв'язок вузла діагностики 8 з блоком зовнішнього контролю Конструктивно корисна модель пристрою БСУДПИ виконана на друкованій платі, яка закрита з двох боків металевими екранами, що дозволяє реалізувати необхідну захищеність від електрома електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від несанкціонованого доступу та від пошкодження елементів під час експлуатації Використання елементів захисту ланцюгів живлення, входів та виходів також здійснює захист від наносекундних та мікросекундних імпульсних перешкод великої енергії Використання сучасної елементної бази значно зменшує споживану потужність, поліпшує теплові режими та підвищує надійність пристрою 10 Фіг1 2033 ЩІМКІ щяацхш И Г 12 13 14 L витримкою часу 15 16 ТТ' 17 20 | 6x6 Вх.7 Гз" •итримюю часу 21 19 Шинка зняття """ 22 10 П финка зняття _миганмі виїримкою 23 24 27 25 28 И1 46 табло 47 сигналу 29 - эауямого вомлу j — I 5 й (хровування Вх16 звука — • " — В« шапки перевяжи Вхіб памп — " • " " 48-485 Шииатвхнсп Вх.17 CHTtttfl t ш Шимя -ар
