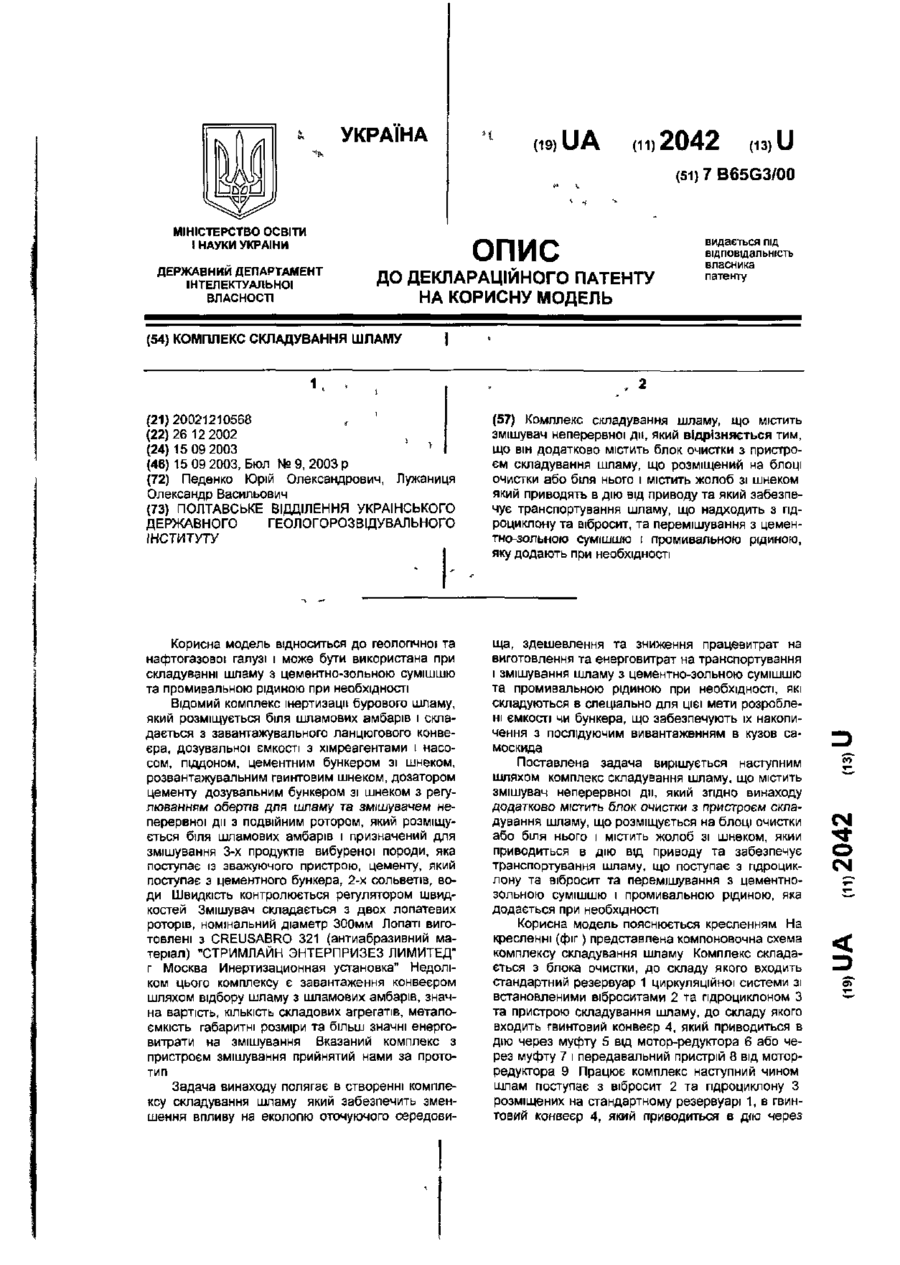

Комплекс складування шламу

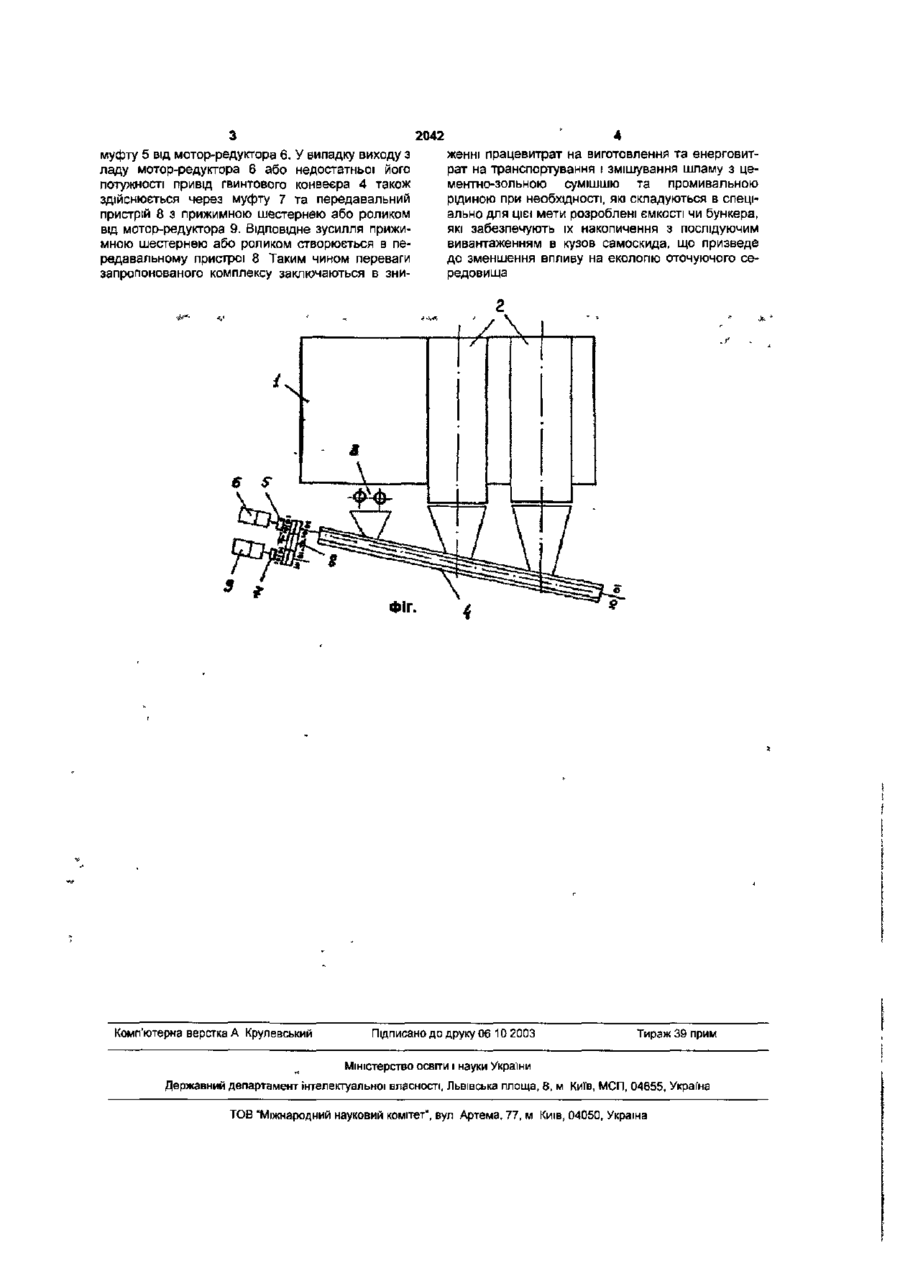

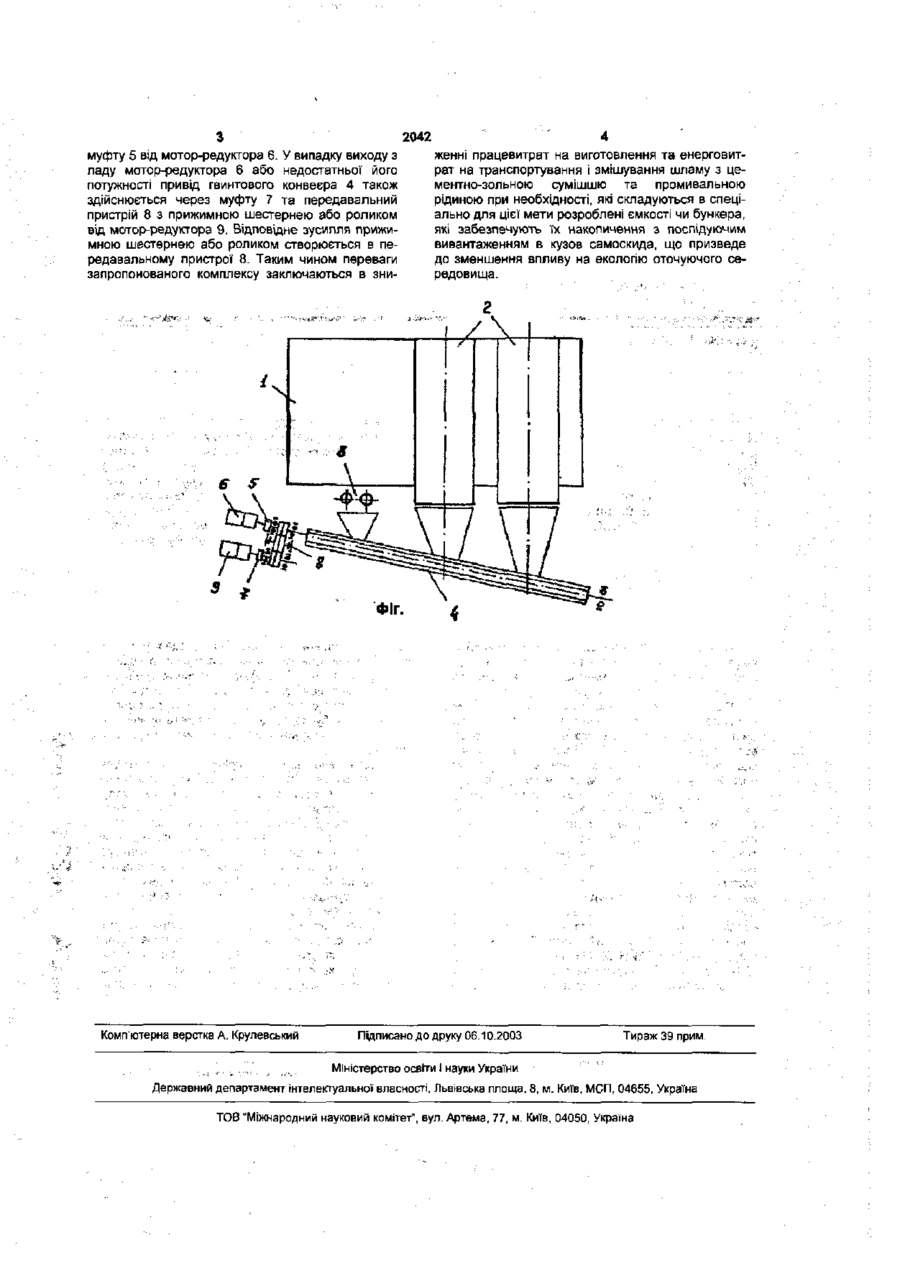

Комплекс складування шламу, що містить змішувач неперервної дії, який відрізняється тим, що він додатково містить блок очистки з пристроєм складування шламу, що розміщений на блоці очистки або біля нього і містить жолоб зі шнеком який приводять в ДІЮ від приводу та який забезпечує транспортування шламу, що надходить з гідроциклону та вібросит, та перемішування з цементно-зольною сумішшю і промивальною рідиною, яку додають при необхідності Корисна модель відноситься до геологічної та нафтогазової галузі і може бути використана при складуванні шламу з цементно-зольною сумішшю та промивальною рідиною при необхідності Відомий комплекс інертизацп бурового шламу, який розміщується біля шламових амбарів і складається з завантажувального ланцюгового конвеєра, дозувальної ємкості з хімреагентами і насосом, піддоном, цементним бункером зі шнеком, розвантажувальним гвинтовим шнеком, дозатором цементу дозувальним бункером зі шнеком з регулюванням обертів для шламу та змішувачем неперервної ди з подвійним ротором, який розміщується біля шламових амбарів і призначений для змішування 3-х продуктів вибуреної породи, яка поступає із зважуючого пристрою, цементу, який поступає з цементного бункера, 2-х сольветів, води Швидкість контролюється регулятором швидкостей Змішувач складається з двох лопатевих роторів, номінальний діаметр 300мм Лопаті виготовлені з CREUSABRO 321 (антиабразивний матеріал) "СТРИМЛАЙН ЭНТЕРПРИЗЕЗ ЛИМИТЕД" г Москва Инертизационная установка" Недоліком цього комплексу є завантаження конвеєром шляхом відбору шламу з шламових амбарів, значна вартість, КІЛЬКІСТЬ складових агрегатів, металоємкість габаритні розміри та більш значні енерговитрати на змішування Вказаний комплекс з пристроєм змішування прийнятий нами за прототип Задача винаходу полягає в створенні комплексу складування шламу який забезпечить зменшення впливу на екологію оточуючого середови ща, здешевлення та зниження працевитрат на виготовлення та енерговитрат на транспортування і змішування шламу з цементно-зольною сумішшю та промивальною рідиною при необхідності, які складуються в спеціально для цієї мети розроблені ємкості чи бункера, що забезпечують їх накопичення з послідуючим вивантаженням в кузов самоскида Поставлена задача вирішується наступним шляхом комплекс складування шламу, що містить змішувач неперервної ди, який згідно винаходу додатково містить блок очистки з пристроєм складування шламу, що розміщується на блоці очистки або біля нього і містить жолоб зі шнеком, який приводиться в дію від приводу та забезпечує транспортування шламу, що поступає з гідроциклону та вібросит та перемішування з цементнозольною сумішшю і промивальною рідиною, яка додається при необхідності Корисна модель пояснюється кресленням На кресленні (фіг) представлена компоновочна схема комплексу складування шламу Комплекс складається з блока очистки, до складу якого входить стандартний резервуар 1 циркуляційної системи зі встановленими віброситами 2 та гідроциклоном З та пристрою складування шламу, до складу якого входить гвинтовий конвеєр 4, який приводиться в дію через муфту 5 від мотор-редуктора 6 або через муфту 7 і передавальний пристрій 8 від моторредуктора 9 Працює комплекс наступний чином шлам поступає з вібросит 2 та гідроциклону З розміщених на стандартному резервуарі 1, в гвинтовий конвеєр 4, який приводиться в ДІЮ через CM о CM 2042 муфту 5 від мотор-редуктора 6. У випадку виходу з ладу мотор-редуктора 6 або недостатньої його потужності привід гвинтового конвеєра 4 також здійснюється через муфту 7 та передавальний пристрій 8 з прижимною шестернею або роликом від мотор-редуктора 9. Відповідне зусилля прижимною шестернею або роликом створюється в передавальному пристрої 8. Таким чином переваги запропонованого комплексу заключаються в зни женні працевитрат на виготовлення та енерговитрат на транспортування і змішування шламу з цементно-зольною сумішшю та промивальною рідиною при необхідності, які складуються в спеціально для цієї мети розроблені ємкості чи бункера, які забезпечують їх накопичення з поспідуючим вивантаженням в кузов самоскида, що призведе до зменшення впливу на екологію оточуючого середовища. Фіг. Комп'ютерна верстка А. Крулевський ; , , Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
