Установка для активації дисперсних суспензій

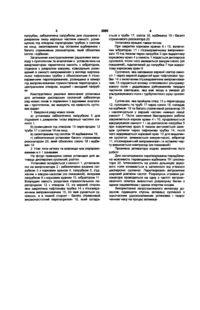

Установка для активації дисперсних суспензій, яка містить установлену на амортизаторах герметичну ємність з вібратором, з'єднану з джерелом вакууму, коаксіально розміщений в ємності випромінювач у вигляді вертикальної тефлонової трубки Винахід відноситься до будівельної, електротехнічної, харчової, фарбової, та іншої техніки, зокрема до установок для активації і одержання дисперсних сумішей Відома установка для активації цементу (А с СРСР №906712, Кл В28С5/46, ЕО4д21/04, опубл в Бюл №7, 1982р ), яка забезпечена пневмонагнітаючою та вакуумоутворюючою системами із запірно-роздавальною арматурою, ємністю, виконаною у вигляді герметичних секцій, з'єднаних між собою трубопроводами з гідродинамічними випромінювачами, а герметичні секції ємності виконані з конічними днищами і розміщені одна над другою Недоліками цієї установки є - відсутність п'єзокерамічних випромінювачів, що позбавляє утворенню кавітаційних зон в ультразвуковому полі, - недостатня якість активації і змішування складових суспензії Відома установка для активації цементної суспензії (Ас СРСР №916332, Кл В28С5/46, опубл в Бюл №12,1982р ),яка забезпечена політетрафторетиленовою трубкою з вентилем на КІНЦІ, ємність виконана U-подібною з наскрізним отвором в КОЛІНІ, випромінювач - у вигляді п'єзокерамічного перетворювача, який обхоплює трубку, причому остання пропущена через отвір коліна і вільним кінцем з'єднана з верхньою частиною секції, з'єднаною з джерелом вакууму з обхоплюючим її п'єзокерамічним перетворювачем, розміщену в камері під випромінювачем горизонтальну перегородку з центральним отвором, вхідний і вихідний патрубки, яка відрізняється тим, що установка забезпечена патрубком для з'єднання з джерелом тиску верхньої частини ємності, установленою під отвором перегородки трубою з соплом на КІНЦІ, змонтованим під останнім відбивачем і багатострижневим резонатором, який обхоплює сопло і відбивач Недоліком цієї установки є недостатня ступінь активації та змішування складових суміші Найбільш близькою до винаходу і прийнятою за прототип є установка для активації цементної суспензії по А с СРСР №1014725, Кл В28С5/46, опубл в Бюл №38, 1983р , яка забезпечена вертикальним приводним валом з перемішуючими лопатями на верхньому КІНЦІ, змонтованим під випромінювачем порожнинним зрізаним конусом з перфорованими стінками і нижньою основою з центральним отвором, через який пропущений вал з лопатями, закріпленими по периферії нижньої основи конуса, і еластичною кільцевою трубкою, розміщеною між стінкою ємності і нижньою основою конуса, причому вхідний патрубок розміщений на основному випромінювачі Недоліками прототипу є невисока ступінь активації складових суспензії Задачею установки для активації дисперсної суміші є підвищення ступеня активації складових суспензії Указана задача досягається тим, що установка для активації дисперсних сумішей утримує установлену на амортизаторах герметичну ємність з вібратором, з'єднану з джерелом вакууму, коаксіально розміщений в ємності випромінювач у вигляді вертикальної тефлонової трубки з обхоплюючим м п'єзокерамічним перетворювачем, установлену в камері під випромінювачем горизонтальну перегородку з центральним отвором, вхідний і вихідний 00 о о CM 2008 патрубки, забезпечена патрубком для з'єднання з джерелом тиску верхньої частини ємності, розміщеною під отвором перегородки трубою з соплом на КІНЦІ, змонтованим під останнім відбивачем і багато стрижневим резонатором, який обхоплює сопло і відбивач Загальними конструктивними рішеннями винаходу з прототипом та аналогами є установлена на амортизаторах герметична ємність з вібратором, з'єднана з джерелом вакууму, коаксіальне розміщений в ємності випромінювач у вигляді вертикальної тефлонової трубки з обхоплюючим її п'єзокерамічним перетворювачем, розміщена в камері під випромінювачем горизонтальна перегородка з центральним отвором, вхідний і вихідний патрубки Конструктивне рішення виконання установки для активації дисперсних суспензій забезпечує ряд нових ознак в порівнянні з відомими аналогами і прототипом, які вказують на наявність суттєвих ВІДМІН 1 Введення ряду нових ознак а) установка забезпечена патрубком 5 для з'єднання з джерелом тиску верхньої частини ємності 1, б) розміщення під отвором 13 перегородки 12 труби 17 з соплом 18 на кінці, в) змонтованим під соплом 18 відбивачем 19, г) забезпечення установки багато стрижневим резонатором 20, який обхоплює сопло 18 і відбивач 19 2 Нові ТИПИ зв'язку та взаємодії між перерахованими в п1 ознаками На фігурі приведена схема установки для активації дисперсних суспензій, розтин Установка складається з ємності 1, установленої на амортизатори 2 і забезпеченої вхідним патрубком 3 з корковим краном 4, патрубком 5, з'єднаним з вакуум-насосом (не показаний), вихідним патрубком 9 з корковим краном 10, вібратором 11 Всередині ємність розділена горизонтальною перегородкою 12 з отвором 13, на верхній стороні якої закріплена тефлонова трубка 14 з п'єзокерамічним випромінювачем 15, по якій рухається суспензія, а в нижній стороні - багато стрижневий високочастотний перетворювач 16, який склада ється з труби 17, сопла 18, відбивача 19 і багато стрижневого резонатора 20 Установка працює таким чином При закритих коркових кранах 6 і 10, включених вібраторах 11 і п'єзокерамічному випромінювачі 15 під тиском через патрубок 3 при відкритому корковому крані 4 у ємність 1 подається дисперсна суспензія, після чого вмикається вакуум-насос (не показаний), підключений до патрубка 7 при відкритому корковому крані 8 Суспензія, яка заповнила верхній сектор ємності 1 через верхній відкритий кран тефлонової трубки 14 з включеним п'єзокерамічним випромінювачем 15 піддається впливу інтенсивного ультразвукового поля і додатковим руйнуванням твердих частинок кавітацією, яка має місце в умовах дн ультразвукового поля і турбулентного руху суспензії Суспензія, яка пройшла отвір 13 у перегородці 12, проходить по трубі 17 через сопло 18, попадає на відбивач 19 та багато стрижневий резонатор 20 і накопичується у верхній частині нижньої секції ємності 1 Після закінчення безперервної роботи закриваються коркові крани 4 і 10, продовжується вакуумування ємності 1 і за допомогою патрубка 5 при відкритому крані 6 тиском витісняється залишок суспензії через тефлонову трубку 14, після чого відкривається корковий кран 10 для видалення суспензії, вимикається вакуум-насос, вібратор 11, п'єзокерамічний випромінювач і в останню чергу вимикається компресор (не показаний) Промивка активатора водою аналогічна його роботі Для налагодження перетворювача передбачена можливість переміщення відбивача 19 і резонатора 20 Інтенсивність на різних дільницях звукового поля коливається в залежності від в'язкості дисперсної суспензії Перетворювач випромінює широкий діапазон частот Розрахунок стрижня резонатора проводиться на одну з частот випромінюючого спектра аналогічно розрахунку балки з одним защемленим і одним опертим кінцем Використання запропонованого винаходу дозволяє підвищити ступінь активації суспензій з одночасним удосконаленням установки і скороченням часу на процес активації 2008 S Є 9 г /9 Фіг. Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул Артема, 77, м Київ, 04050, Україна
