Модульна перегородка для подовжнього розділення порожнини вибухової свердловини

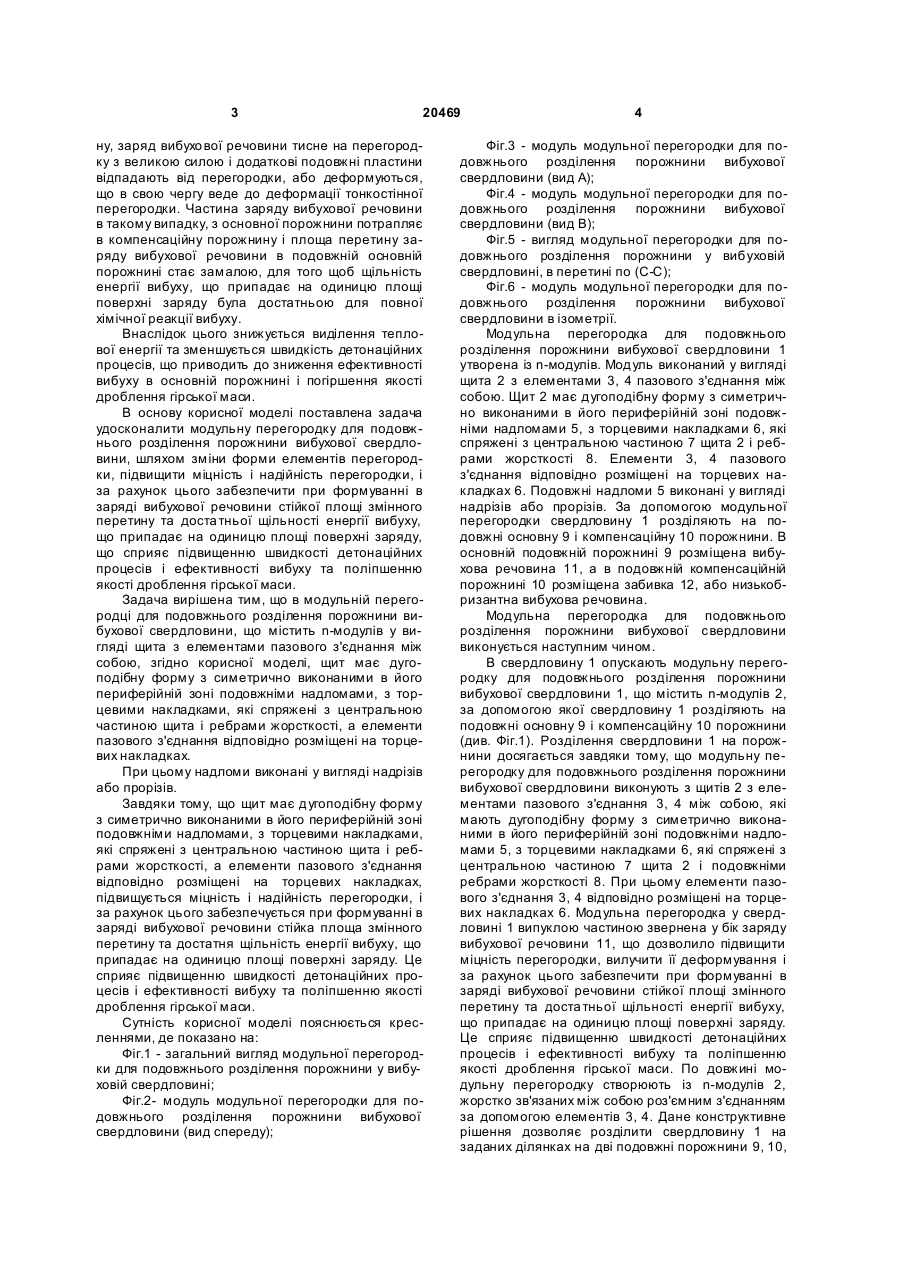

1. Модульна перегородка для подовжнього розділення порожнини вибухової свердловини, що містить n-модулів у вигляді щита з елементами 3 20469 ну, заряд вибухо вої речовини тисне на перегородку з великою силою і додаткові подовжні пластини відпадають від перегородки, або деформуються, що в свою чергу веде до деформації тонкостінної перегородки. Частина заряду вибухової речовини в такому випадку, з основної порожнини потрапляє в компенсаційну порожнину і площа перетину заряду вибухової речовини в подовжній основній порожнині стає замалою, для того щоб щільність енергії вибуху, що припадає на одиницю площі поверхні заряду була достатньою для повної хімічної реакції вибуху. Внаслідок цього знижується виділення теплової енергії та зменшується швидкість детонаційних процесів, що приводить до зниження ефективності вибуху в основній порожнині і погіршення якості дроблення гірської маси. В основу корисної моделі поставлена задача удосконалити модульну перегородку для подовжнього розділення порожнини вибухової свердловини, шляхом зміни форми елементів перегородки, підвищити міцність і надійність перегородки, і за рахунок цього забезпечити при формуванні в заряді вибухової речовини стійкої площі змінного перетину та доста тньої щільності енергії вибуху, що припадає на одиницю площі поверхні заряду, що сприяє підвищенню швидкості детонаційних процесів і ефективності вибуху та поліпшенню якості дроблення гірської маси. Задача вирішена тим, що в модульній перегородці для подовжнього розділення порожнини вибухової свердловини, що містить n-модулів у вигляді щита з елементами пазового з'єднання між собою, згідно корисної моделі, щит має дугоподібну форму з симетрично виконаними в його периферійній зоні подовжніми надломами, з торцевими накладками, які спряжені з центральною частиною щита і ребрами жорсткості, а елементи пазового з'єднання відповідно розміщені на торцевих накладках. При цьому надломи виконані у вигляді надрізів або прорізів. Завдяки тому, що щит має дугоподібну форму з симетрично виконаними в його периферійній зоні подовжніми надломами, з торцевими накладками, які спряжені з центральною частиною щита і ребрами жорсткості, а елементи пазового з'єднання відповідно розміщені на торцевих накладках, підвищується міцність і надійність перегородки, і за рахунок цього забезпечується при формуванні в заряді вибухової речовини стійка площа змінного перетину та достатня щільність енергії вибуху, що припадає на одиницю площі поверхні заряду. Це сприяє підвищенню швидкості детонаційних процесів і ефективності вибуху та поліпшенню якості дроблення гірської маси. Сутність корисної моделі пояснюється кресленнями, де показано на: Фіг.1 - загальний вигляд модульної перегородки для подовжнього розділення порожнини у вибуховій свердловині; Фіг.2- модуль модульної перегородки для подовжнього розділення порожнини вибухової свердловини (вид спереду); 4 Фіг.3 - модуль модульної перегородки для подовжнього розділення порожнини вибухової свердловини (вид А); Фіг.4 - модуль модульної перегородки для подовжнього розділення порожнини вибухової свердловини (вид В); Фіг.5 - вигляд модульної перегородки для подовжнього розділення порожнини у вибуховій свердловині, в перетині по (С-С); Фіг.6 - модуль модульної перегородки для подовжнього розділення порожнини вибухової свердловини в ізометрії. Модульна перегородка для подовжнього розділення порожнини вибухової свердловини 1 утворена із n-модулів. Модуль виконаний у вигляді щита 2 з елементами 3, 4 пазового з'єднання між собою. Щит 2 має дугоподібну форму з симетрично виконаними в його периферійній зоні подовжніми надломами 5, з торцевими накладками 6, які спряжені з центральною частиною 7 щита 2 і ребрами жорсткості 8. Елементи 3, 4 пазового з'єднання відповідно розміщені на торцевих накладках 6. Подовжні надломи 5 виконані у вигляді надрізів або прорізів. За допомогою модульної перегородки свердловину 1 розділяють на подовжні основну 9 і компенсаційну 10 порожнини. В основній подовжній порожнині 9 розміщена вибухова речовина 11, а в подовжній компенсаційній порожнині 10 розміщена забивка 12, або низькобризантна вибухова речовина. Модульна перегородка для подовжнього розділення порожнини вибухової свердловини виконується наступним чином. В свердловину 1 опускають модульну перегородку для подовжнього розділення порожнини вибухової свердловини 1, що містить n-модулів 2, за допомогою якої свердловину 1 розділяють на подовжні основну 9 і компенсаційну 10 порожнини (див. Фіг.1). Розділення свердловини 1 на порожнини досягається завдяки тому, що модульну перегородку для подовжнього розділення порожнини вибухової свердловини виконують з щитів 2 з елементами пазового з'єднання 3, 4 між собою, які мають дугоподібну форму з симетрично виконаними в його периферійній зоні подовжніми надломами 5, з торцевими накладками 6, які спряжені з центральною частиною 7 щита 2 і подовжніми ребрами жорсткості 8. При цьому елементи пазового з'єднання 3, 4 відповідно розміщені на торцевих накладках 6. Модульна перегородка у свердловині 1 випуклою частиною звернена у бік заряду вибухової речовини 11, що дозволило підвищити міцність перегородки, вилучити її деформування і за рахунок цього забезпечити при формуванні в заряді вибухової речовини стійкої площі змінного перетину та доста тньої щільності енергії вибуху, що припадає на одиницю площі поверхні заряду. Це сприяє підвищенню швидкості детонаційних процесів і ефективності вибуху та поліпшенню якості дроблення гірської маси. По довжині модульну перегородку створюють із n-модулів 2, жорстко зв'язаних між собою роз'ємним з'єднанням за допомогою елементів 3, 4. Дане конструктивне рішення дозволяє розділити свердловину 1 на заданих ділянках на дві подовжні порожнини 9, 10, 5 20469 які утворюються згаданою модульною перегородкою дугоподібної форми. В залежності від заданої довжини дуги, модульну перегородку можна зменшувати по ширині. Для цього в модулі 2 по обидві сторони його центральної частини 7 вико 6 нують подовжні надломи 5 у вигляді надрізів або прорізів. В основній подовжній порожнині 9 розміщують вибухову речовину 11, в подовжній компенсаційній порожнині 10 розміщують забивку 12, або низькобризантну вибухову речовину. 7 Комп’ютерна в ерстка А. Рябко 20469 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
