Складна лава

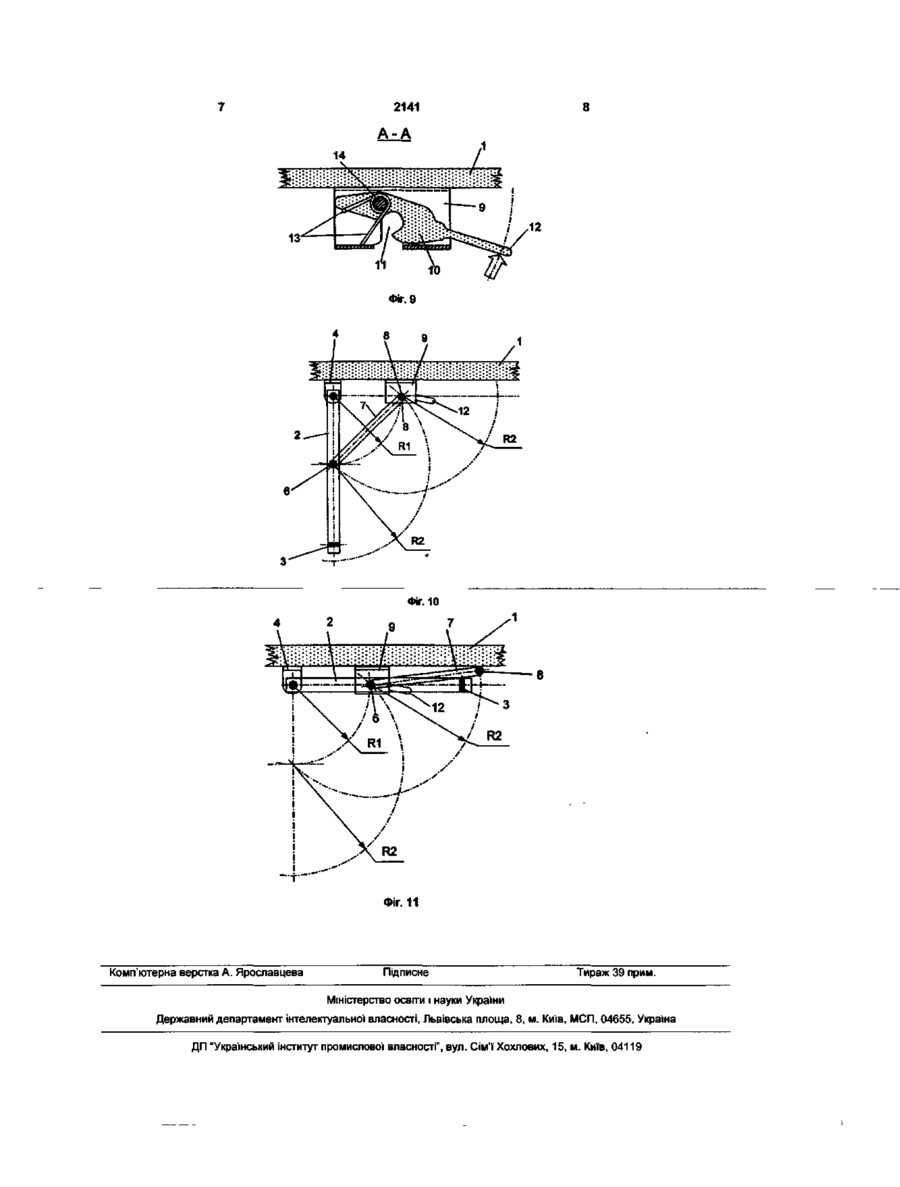

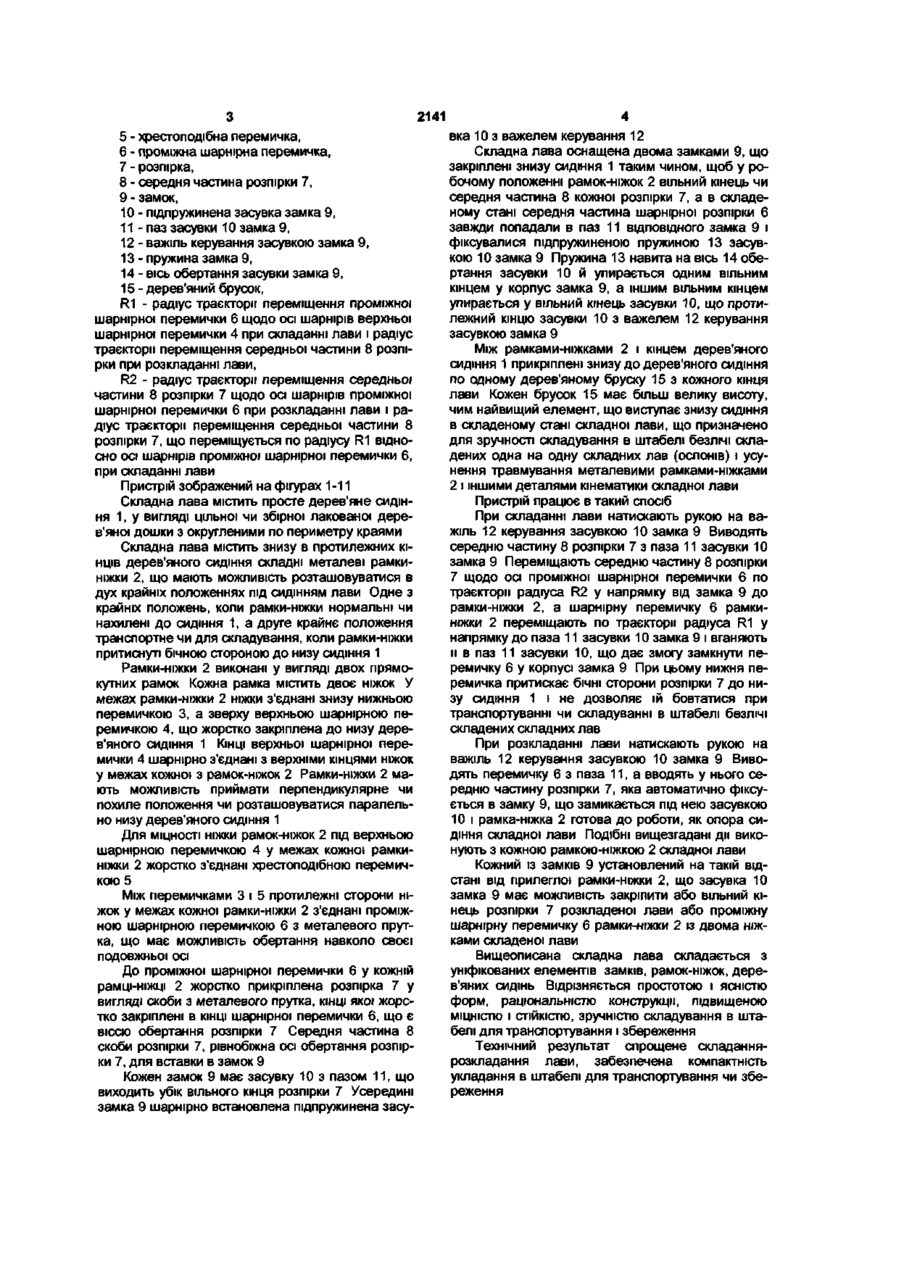

Складна лава, що містить дерев'яне сидіння на рамках-ніжках, яка відрізняється тим, що рам ки-ніжки виконані поворотними щодо сидіння з можливістю складатися і розкладатися під сидінням, лава обладнана замками для кріплення рамок-ніжок у крайніх положеннях їхнього повороту при складанні і розкладанні рамок-ніжок під сидінням Пристрій відноситься до галузі меблів і може використовуватися в якості простої складної лави Відома складна лава, що містить дерев'яне сидіння на рамках-ніжках (див Д Кес Стилі меблів Друге видання російською мовою Будапешт Видавництво академії наук Угорщини, 1981, С 106107, мал 344) Відомий пристрій виконаний у вигляді складного дорожнього ліжка з дерев'яним сидінням на двох рамках-ніжках, що для МІЦНОСТІ з'єднані із сидінням розпірками Відомий пристрій витончений в художнім виконанні свого часу, але для промислового виготовлення складний і при транспортуванні і складуванні, займає багато місця В основу удосконалення пристрою поставлена задача, складна лава, що містить дерев'яне сидіння на рамках-ніжках, яка відрізняється тим, що рамки-ніжки виконані поворотними щодо сидіння з можливістю складатися і розкладатися під сидінням, постачена замками для кріплення рамокніжок у крайніх положеннях їхнього повороту при складанні і розкладанні рамок-ніжок під сидінням Технічний результат спрощене складаннярозкладання лави, забезпечена компактність укладання в штабелі для транспортування чи збереження Поворотні рамки-ніжки можна піджати паралельно сидінню для компактного укладання в штабелі Замки для кріплення рамок-ніжок у крайніх положеннях їхнього повороту спрощують складаннярозкладання лави, замки надійно утримують рамки-ніжки в їхніх крайніх положеннях, що зручно при експлуатації, транспортуванні, складуванні Інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку Фіг 1 Складна лава Загальний вигляд Фіг 2 Складна лава Фрагмент із виглядом на замок Фіг 3 Складна лава Вигляд попереду чи позаду в розкладеному стані Фіг 4 Складна лава Вигляд знизу в розкладеному стані Фіг 5 Складна лава Вигляд знизу в складеному стані Фіг 6 Складна лава Вигляд попереду чи позаду в складеному стані Фіг 7 Складна лава Вигляд зверху на замок Фіг 8 Складна лава Розріз А-А на фігурі 7 Замок з відкритою засувкою Фіг 9 Складна лава Розріз А-А на фігурі 7 Замок із закритою засувкою Фіг 10 Складна лава Кінематична схемафрагмент вигляду попереду чи позаду в розкладеному стані Фіг 11 Складна лава Кінематична схемафрагмент вигляду попереду чи позаду в складеному стані Перелік позначень на кресленнях 1 - дерев'яне сидіння, 2 - рамка-ніжка, 3 - нижня перемичка, 4 - верхня шарнірна перемичка, 2141 вка 10 з важелем керування 12 5 - хрестоподібна перемичка, Складна лава оснащена двома замками 9, що 6 - проміжна шарнірна перемичка, закріплені знизу сидіння 1 таким чином, щоб у ро7 - розпірка, бочому положенні рамок-ніжок 2 вільний кінець чи 8 - середня частина розпірки 7, середня частина 8 кожної розпірки 7, а в складе9 - замок, ному стані середня частина шарнірної розпірки 6 10 - підпружинена засувка замка 9, завжди попадали в паз 11 ВІДПОВІДНОГО замка 9 і 1 1 - паз засувки 10 замка 9, фіксувалися підпружиненою пружиною 13 засув12 - важіль керування засувкою замка 9, кою 10 замка 9 Пружина 13 навита на вісь 14 обе13 - пружина замка 9, ртання засувки 10 й упирається одним вільним 14 - вісь обертання засувки замка 9, кінцем у корпус замка 9, а іншим вільним кінцем 15 - дерев'яний брусок, упирається у вільний кінець засувки 10, що протиR1 - радіус траєкторії переміщення проміжної лежний кінцю засувки 10 з важелем 12 керування шарнірної перемички 6 щодо осі шарнірів верхньої засувкою замка 9 шарнірної перемички 4 при складанні лави і радіус траєкторії переміщення середньої частини 8 розпіМіж рамками-ніжками 2 і кінцем дерев'яного рки при розкладанні лави, сидіння 1 прикріплені знизу до дерев'яного сидіння по одному дерев'яному бруску 15 з кожного кінця R2 - радіус траєкторії переміщення середньої лави Кожен брусок 15 має більш велику висоту, частини 8 розпірки 7 щодо осі шарнірів проміжної чим найвищий елемент, що виступає знизу сидіння шарнірної перемички 6 при розкладанні лави і рав складеному стані складної лави, що призначено діус траєкторії переміщення середньої частини 8 для зручності складування в штабелі безлічі скларозпірки 7, що переміщується по радіусу R1 віднодених одна на одну складних лав (ослонів) і усусно осі шарнірів проміжної шарнірної перемички 6, нення травмування металевими рамками-ніжками при складанні лави 2 і іншими деталями кінематики складної лави Пристрій зображений на фігурах 1-11 Пристрій працює в такий спосіб Складна лава містить просте дерев'яне сидінПри складанні лави натискають рукою на ваня 1, у вигляді цільної чи збірної лакованої дережіль 12 керування засувкою 10 замка 9 Виводять в'яної дошки з округленими по периметру краями середню частину 8 розпірки 7 з паза 11 засувки 10 Складна лава містить знизу в протилежних КІзамка 9 Переміщають середню частину 8 розпірки НЦІВ дерев'яного сидіння складні металеві рамки7 щодо осі проміжної шарнірної перемички 6 по ніжки 2, що мають можливість розташовуватися в траєкторії радіуса R2 у напрямку від замка 9 до дух крайніх положеннях під сидінням лави Одне з рамки-ніжки 2, а шарнірну перемичку 6 рамкикрайніх положень, коли рамки-ніжки нормальні чи ніжки 2 переміщають по траєкторії радіуса R1 у нахилені до сидіння 1, а друге крайнє положення напрямку до паза 11 засувки 10 замка 9 і вганяють транспортне чи для складування, коли рамки-ніжки м в паз 11 засувки 10, що дає змогу замкнути пепритиснуті бічною стороною до низу сидіння 1 ремичку 6 у корпусі замка 9 При цьому нижня пеРамки-ніжки 2 виконані у вигляді двох пряморемичка притискає бічні сторони розпірки 7 до никутних рамок Кожна рамка містить двоє ніжок У зу сидіння 1 і не дозволяє їй бовтатися при межах рамки-ніжки 2 ніжки з'єднані знизу нижньою транспортуванні чи складуванні в штабелі безлічі перемичкою 3, а зверху верхньою шарнірною пескладених складних лав ремичкою 4, що жорстко закріплена до низу дерев'яного сидіння 1 КІНЦІ верхньої шарнірної переПри розкладанні лави натискають рукою на мички 4 шарнірно з'єднані з верхніми кінцями ніжок важіль 12 керування засувкою 10 замка 9 Вивоу межах кожної з рамок-ніжок 2 Рамки-ніжки 2 мадять перемичку 6 з паза 11, а вводять у нього сеють можливість приймати перпендикулярне чи редню частину розпірки 7, яка автоматично фіксупохиле положення чи розташовуватися паралельється в замку 9, що замикається під нею засувкою но низу дерев'яного сидіння 1 10 і рамка-ніжка 2 готова до роботи, як опора сидіння складної лави Подібні вищезгадані дії викоДля МІЦНОСТІ ніжки рамок-ніжок 2 під верхньою нують з кожною рамкою-ніжкою 2 складної лави шарнірною перемичкою 4 у межах кожної рамкиніжки 2 жорстко з'єднані хрестоподібною перемичКожний із замків 9 установлений на такій відкою 5 стані від прилеглої рамки-ніжки 2, що засувка 10 замка 9 має можливість закріпити або вільний кіМіж перемичками 3 і 5 протилежні сторони нінець розпірки 7 розкладеної лави або проміжну жок у межах кожної рамки-ніжки 2 з'єднані проміжшарнірну перемичку 6 рамки-ніжки 2 із двома ніжною шарнірною перемичкою 6 з металевого прутками складеної лави ка, що має можливість обертання навколо своєї подовжньої осі Вищеописана складна лава складається з До проміжної шарнірної перемички 6 у кожній уніфікованих елементів замків, рамок-ніжок, дерерамці-ніжці 2 жорстко прикріплена розпірка 7 у в'яних сидінь Відрізняється простотою і ясністю вигляді скоби з металевого прутка, КІНЦІ якої жорсформ, раціональністю конструкції, підвищеною тко закріплені в КІНЦІ шарнірної перемички 6, що є МІЦНІСТЮ іСТІЙКІСТЮ,зручністю складування в штавіссю обертання розпірки 7 Середня частина 8 белі для транспортування і збереження скоби розпірки 7, рівнобіжна осі обертання розпірТехнічний результат спрощене складанняки 7, для вставки в замок 9 розкладання лави, забезпечена компактність укладання в штабелі для транспортування чи збеКожен замок 9 має засувку 10 з пазом 11, що реження виходить убік вільного кінця розпірки 7 Усередині замка 9 шарнірно встановлена підпружинена засу > v-v \ п fr Лф 9 лф 91 Z w 7 і \ SI SI' \ 1 6 Є -»ф LLL \ / г ГЛФ 2141 A-A 14 ч / И2 13 Фіг. 9 Фіг. 10 Фіг. 11 Комп'ютерна верстка А. Ярославцева Підписне Тираж 39 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
