Садово-паркова лава

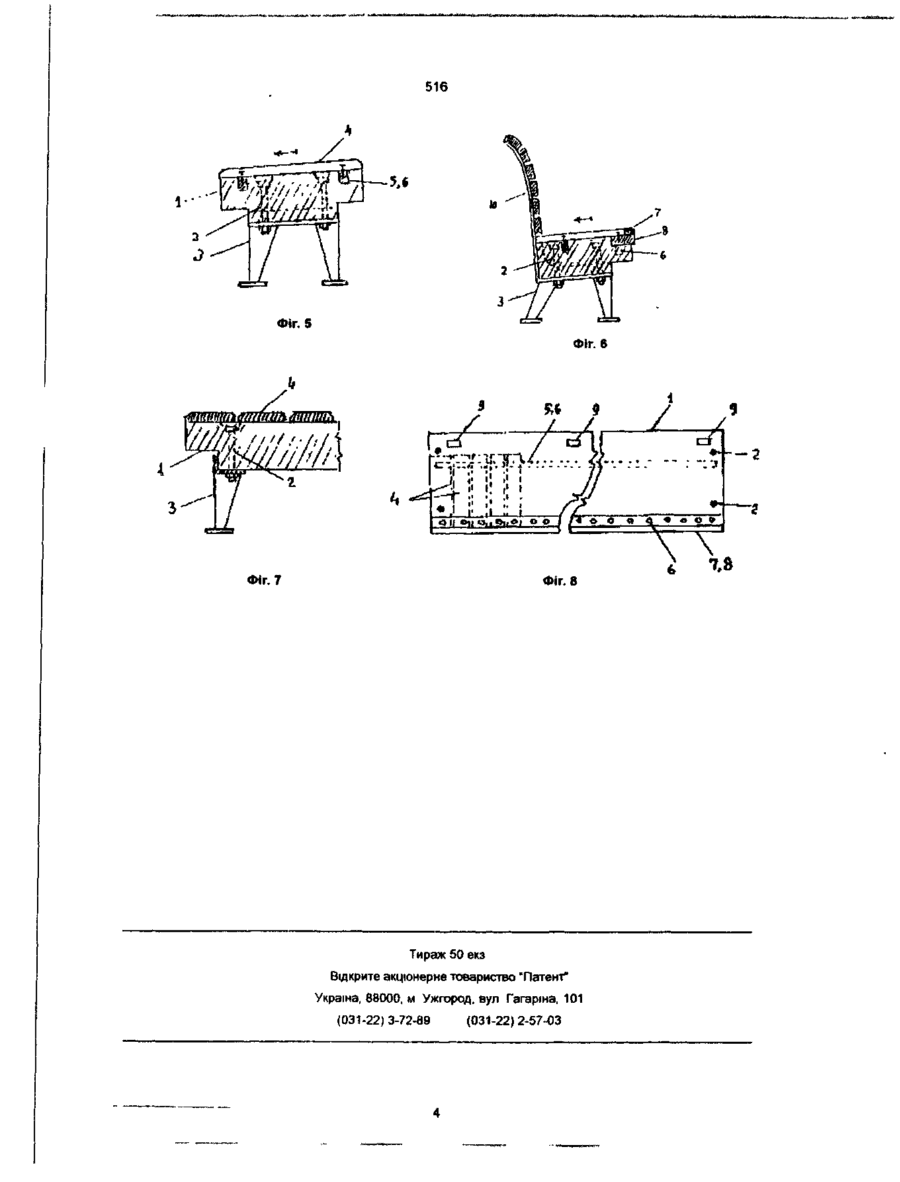

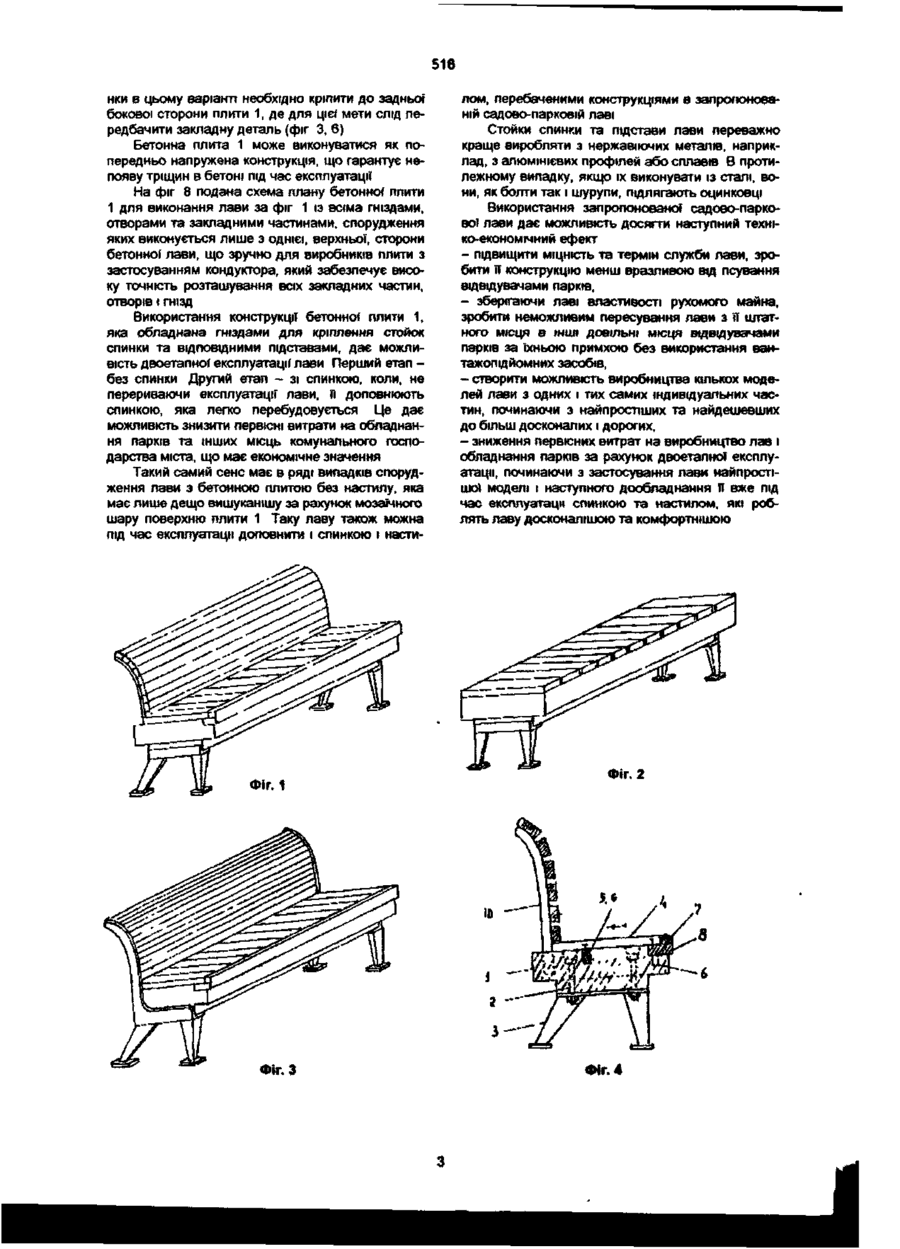

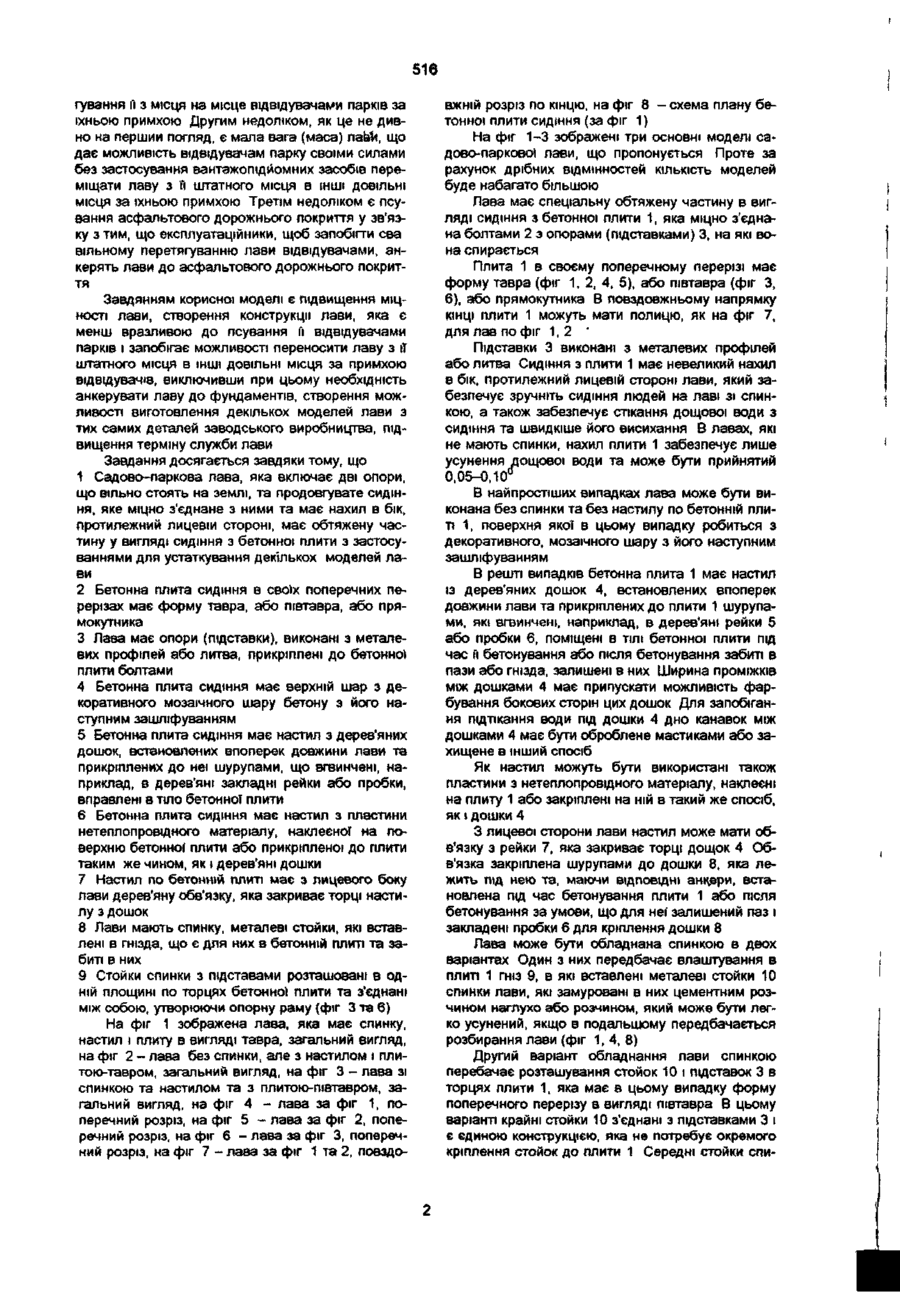

1 Садово-паркова лава, яка містить продовгувате сидіння та опорні частини під нього, що вільно стоять на землі, яка відрізняється тим, що сидіння виконане обтяженим в вигляд» бетонної конструкції, спорядженої закладними частинами, отворами, гніздами або іншими пристосуваннями, які дозволяють облагодити лаву в одну з заданих для виготовлення моделей 2 Садово-паркова лава за п 1, яка відрізняється тим, що бетонна плита сидіння в своєму поперечному перерізі має форму тавра або півтавра, або прямокутника 3 Садово-паркова лава за пп 1,2, яка відрізняється тим, що має опори (підставки), виконані з металевих профілей або литва та прикріплені до бетонної плити болтами 4 Садово-паркова лава за пп 1-3, яка відрізняється тим, що бетонна плита сидіння має повер хню з декоративно-мозаїчного шару з наступним його зашліфуванням 5 Садово-паркова лава за пп 1-3, яка відрізняється тим, що бетонна плита сидіння має настил із дерев'яних дощок, встановлених поперек довжини лави та прикріплених до неї шурупами, які вгвинчені, наприклад, в дерев'яні закладні рейки або пробки, встановлені в ТІЛІ бетонної плити 6 Садово-паркова лава за пп 1-3, яка відрізняється тим, що бетонна плита має настил із пластини нетеплопровідного матеріалу, наклеєної на поверхню бетонно* плити або прикріпленої до плити як і дерев'яні дошки 7 Садово-паркова лава за пп 1, 2, 3, 5, б, яка відрізняється тим, що сидіння має нахил у бік, протилежний лицьовій стороні лави 8 Садово-паркова лава за пп 1-7, яка відрізняється тим, що вона має спинку, металеві стоики якої вставлені в гнізда, виконані для них в бетонній плиті, та замуровані в них 9 Садово-паркова лава за пп 1-7, яка відрізняється тим, що стойки спинки з підставками розташовані в торцях бетонної плити та з'єднані між собою, утворюючи єдину опорну раму Корисна модель має відношення до устаткування меблями садів і парків, а також дворів житлових мікрорайонів та інших місць в комунальному господарстві міст Відомий ряд конструкцій садово-паркових лав від найпростіших і найдешевших до більш досконалих До простіших, наприклад, відносяться тумбова лава з дошки, прибитої до дерев'яних стовпчиків, що вкопані в землю, ІНОДІ навіть із спинкою В міських умовах такі лави не застосовують Більш досконалою є лава з рейок або дощок, прикріплених до бетонних труб, що вправлені в землю крізь асфальтове покриття Недолік їх в тому, що після зносу сидіння тумби часто не можна використовувати вдруге і їх доводиться виламувати, псуючи при цьому асфальтове покриття Поряд з вказаними відомі також і ІНШІ численні варіанти лав, яким притаманні такі ж або схожі не доліки Разом з тим відома садово-паркова лава диванного типу, яка є найдосконалішою щодо зручності сидіння людей на ній та краси лави Один з варіантів такої лави описаний в книзі, складеній групою авторів (Садово-парковое хозяйство Ленинградское газетно-журнальное издательство, 1947) Вказана лава прийнята за прототип Сидіння й спинка лави-прототипу виконані з рейок, які встановлені не щільно, а з просвітом між ними та прикріплені болтиками до двох металевих рам, що вільно стоять на землі Сидіння ма нахил в бік спинки Лава є рухомим майном парків Лава диванного типу, що прийнята за прототип, поряд із своїми позитивними якостями, має недоліки, які характеризуються наступним слабка міцність конструкції лави, яка не витримує грубого та недбалого відношення до неї, зокрема перетя 516 гування й з місця на місце відвідувачами парків за їхньою примхою Другим недоліком, як це не дивно на перший погляд, є мала вага (маса) паШ, що дає можливість відвідувачам парку своїми силами без застосування вантажопідйомних засобів переміщати лаву з н штатного місця в ІНШІ ДОВІЛЬНІ МІСЦЯ за їхньою примхою Третім недоліком є псування асфальтового дорожнього покриття у зв'язку з тим, що експлуатаційники, щоб запобігти сва вільному перетягуванню лави відвідувачами, ан~ керять лави до асфальтового дорожнього покриття Завдянням корисної моделі є підвищення МІЦНОСТІ лави, створення конструкції лави, яка є менш вразливою до псування П відвідувачами парків і запобігає можливості переносити лаву з її штатного місця в ІНШІ ДОВІЛЬНІ МІСЦЯ за примхою відвідувачів, виключивши при цьому необхідність анкерувати лаву до фундаментів, створення можливості виготовлення декількох моделей лави з тих самих деталей заводського виробництва, підвищення терміну служби лави Завдання досягається завдяки тому, що 1 Садово-паркова лава, яка включає дві опори, що вільно стоять на землі, та продовгувате сидіння, яке міцно з'єднане з ними та має нахил в бік, протилежний лицевій стороні, має обтяжену частину у вигляді сидіння з бетонної плити з застосуваннями для устаткування декількох моделей лави 2 Бетонна плита сидіння в своїх поперечних перерізах має форму тавра, або півтавра, або прямокутника 3 Лава має опори (підставки), виконані з металевих профілей або литва, прикріплені до бетонної плити болтами 4 Бетонна плита сидіння має верхній шар з декоративного мозаїчного шару бетону з його наступним зашліфуванням 5 Бетонна плита сидіння має настил з дерев'яних дошок, встановлених впоперек довжини лави та прикріплених до неї шурупами, що вгвинчені, наприклад, в дерев'яні закладні рейки або пробки, вправлені в тіло бетонної плити 6 Бетонна плита сидіння має настил з пластини нетеплопровідного матеріалу, наклеєної на поверхню бетонної плити або прикріпленої до плити таким же чином, як і дерев'яні дошки 7 Настил по бетонній плиті має з лицевого боку лави дерев'яну обв'язку, яка закриває торці настилу з дошок 8 Лави мають спинку, металеві стойки, які вставлені в гнізда, що є для них в бетонній плиті та забиті в них 9 Стойки спинки з підставами розташовані в одній площині по торцях бетонної плити та з'єднані між собою, утворюючи опорну раму (фіг 3 та 6) На фіг 1 зображена лава, яка має спинку, настил і плиту в вигляді тавра, загальний вигляд, на фіг 2 - лава без спинки, але з настилом і плитою-тавром, загальний вигляд, на фіг 3 - лава зі спинкою та настилом та з плитою-півтавром, загальний вигляд, на фіг 4 - лава за фіг 1, поперечний розріз, на фіг 5 - лава за фіг 2, поперечний розріз, на фіг 6 — лава за фіг 3, поперечний розріз, на фіг 7 - лава за фіг 1 та 2, повздо вжній розріз по кінцю, на фіг 8 - схема плану бетонної плити сидіння (за фіг 1) На фіг 1-3 зображені три основні моделі садово-парково) лави, що пропонується Проте за рахунок дрібних відмінностей КІЛЬКІСТЬ моделей буде набагато більшою Лава має спеціальну обтяжену частину в вигляді сидіння з бетонної плити 1, яка міцно з'єднана болтами 2 з опорами (підставками) 3, на які вона спирається Плита 1 в своєму поперечному перерізі має форму тавра (фіг 1, 2, 4, 5), або півтавра (фіг З, 6), або прямокутника В повздовжньому напрямку КІНЦІ плити 1 можуть мати полицю, як на фіг 7, для лав по фіг 1, 2 ' Підставки 3 виконані з металевих профілей або литва Сидіння з плити 1 має невеликий нахил в бік, протилежний лицевій стороні лави, який забезпечує зручніть сидіння людей на лаві зі спинкою, а також забезпечує стікання дощової води з сидіння та швидкіше його висихання В лавах, які не мають спинки, нахил плити 1 забезпечує лише усунення дощової води та може бути прийнятий 0,05-0,10° В найпростіших випадках лава може бути виконана без спинки та без настилу по бетонній плиті 1, поверхня якої в цьому випадку робиться з декоративного, мозаїчного шару з його наступним зашліфуванням В решті випадків бетонна плита 1 має настил із дерев'яних дошок 4, встановлених впоперек довжини лави та прикріплених до плити 1 шурупами, які вгвинчені, наприклад, в дерев'яні рейки 5 або пробки 6, поміщені в ТІЛІ бетонної плити під час й бетонування або після бетонування забиті в пази або гнізда, залишені в них Ширина проміжків між дошками 4 має припускати можливість фарбування бокових сторін цих дошок Для запобігання підтікання води під дошки 4 дно канавок між дошками 4 має бути оброблене мастиками або захищене в інший спосіб Як настил можуть бути використані також пластини з нетеплопровідного матеріалу, наклеєні на плиту 1 або закріплені на ній в такий же спосіб, як і дошки 4 З лицевої сторони лави настил може мати обв'язку з рейки 7, яка закриває торці дощок 4 Обв'язка закріплена шурупами до дошки 8, яка лежить п»д нею та, маючи ВІДПОВІДНІ анцери, встановлена під час бетонування плити 1 або після бетонування за умови, що для Hef залишений паз і закладені пробки 6 для кріплення дошки 8 Лава може бути обладнана спинкою в двох варіантах Один з них передбачає влаштування в плиті 1 гніз 9, в які вставлені металеві стойки 10 спинки лави, які замуровані в них цементним розчином наглухо або розчином, який може бути легко усунений, якщо в подальшому передбачається розбирання лави (фіг 1, 4, 8) Другий варіант обладнання лави спинкою перебачає розташування стойок 10 і підставок 3 в торцях плити 1, яка має в цьому випадку форму поперечного перерізу в вигляді півтавра В цьому варіанті крайні стойки 10 з'єднані з підставками 3 і є єдиною конструкцією, яка не потребує окремого кріплення стойок до плити 1 Середні стойки спи 516 нки в цьому варіанті необхідно кріпити до задньої бокової сторони плити 1, де для цієї мети слід передбачити закладну деталь (фіг 3, 6) Бетонна плита 1 може виконуватися як попередньо напружена конструкція, що гарантує непояву тріщин в бетоні під час експлуатації На фіг 8 подана схема плану бетонної плити 1 для виконання лави за фіг 1 із всіма гніздами, отворами та закладними частинами, спорудження яких виконується лише з однієї, верхньої, сторони бетонної лави, що зручно для виробників плити з застосуванням кондуктора, який забезпечує високу точність розташування всіх закладних частин, отворів і гнізд Використання конструкції бетонної плити 1, яка обладнана гніздами для кріплення стойок спинки та ВІДПОВІДНИМИ підставами, дає можливість двоетапної експлуатації лави Перший етап без спинки Другий етап - зі спинкою, коли, не перериваючи експлуатації лави, П доповнюють спинкою, яка легко перебудовується Це дає можливість знизити первісні витрати на обладнання парків та інших місць комунального господарства міста, що має економічне значення Такий самий сенс має в ряді випадків спорудження лави з бетонною плитою без настилу, яка має лише дещо вишуканішу за рахунок мозаїчного шару поверхню плити 1 Таку лаву також можна під час експлуатації доповнити і спинкою і насти Фіг. 1 Фіг. З лом, перебаченими конструкціями в запропонованій садово-парковій лаві Стойки спинки та підстави лави переважно краще виробляти з нержавіючих металів, наприклад, з алюмінієвих профілей або сплавів В протилежному випадку, якщо їх виконувати із сталі, вони, як болти так і шурупи, підлягають оцинковці Використання запропонованої садово-паркової лави дає можливість досягти наступний техніко-економічний ефект - підвищити МІЦНІСТЬ та термін служби лави, зробити її конструкцію менш вразливою від псування відвідувачами парків, - зберігаючи лаві властивості рухомого майна, зробити неможливим пересування лави з її штатного місця в тип довільні мгсця відвідувачами парків за їхньою примхою без використання вантажопідйомних засобів, - створити можливість виробництва кількох моделей лави з одних і тих самих індивідуальних частин, починаючи з найпростіших та найдешевших до більш досконалих і дорогих, - зниження первісних витрат на виробництво лав і обладнання парків за рахунок двоетапної експлуатації, починаючи з застосування лави найпростішо) моделі і наступного дообладнання її вже під час експлуатації спинкою та настилом, які роблять лаву досконалішою та комфортнішою Фіг. 2 Фіг. 4 516 ! • • ' Фіг. 5 Фіг. 6 Фіг 7 Фіг. 8 Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагарша, 101 (031-22) 3-72-89 (031-22) 2-57-03
