Розпилювач рідини

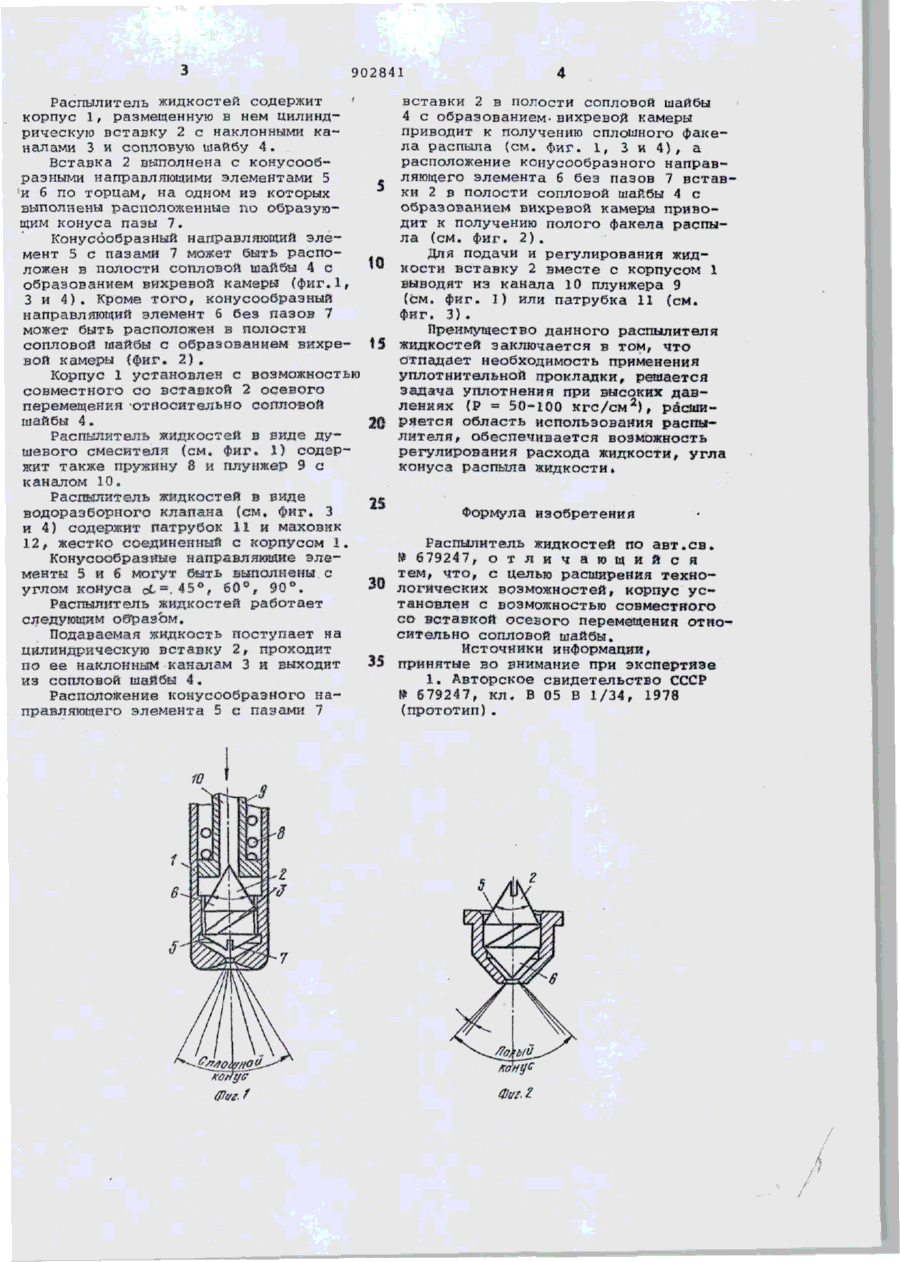

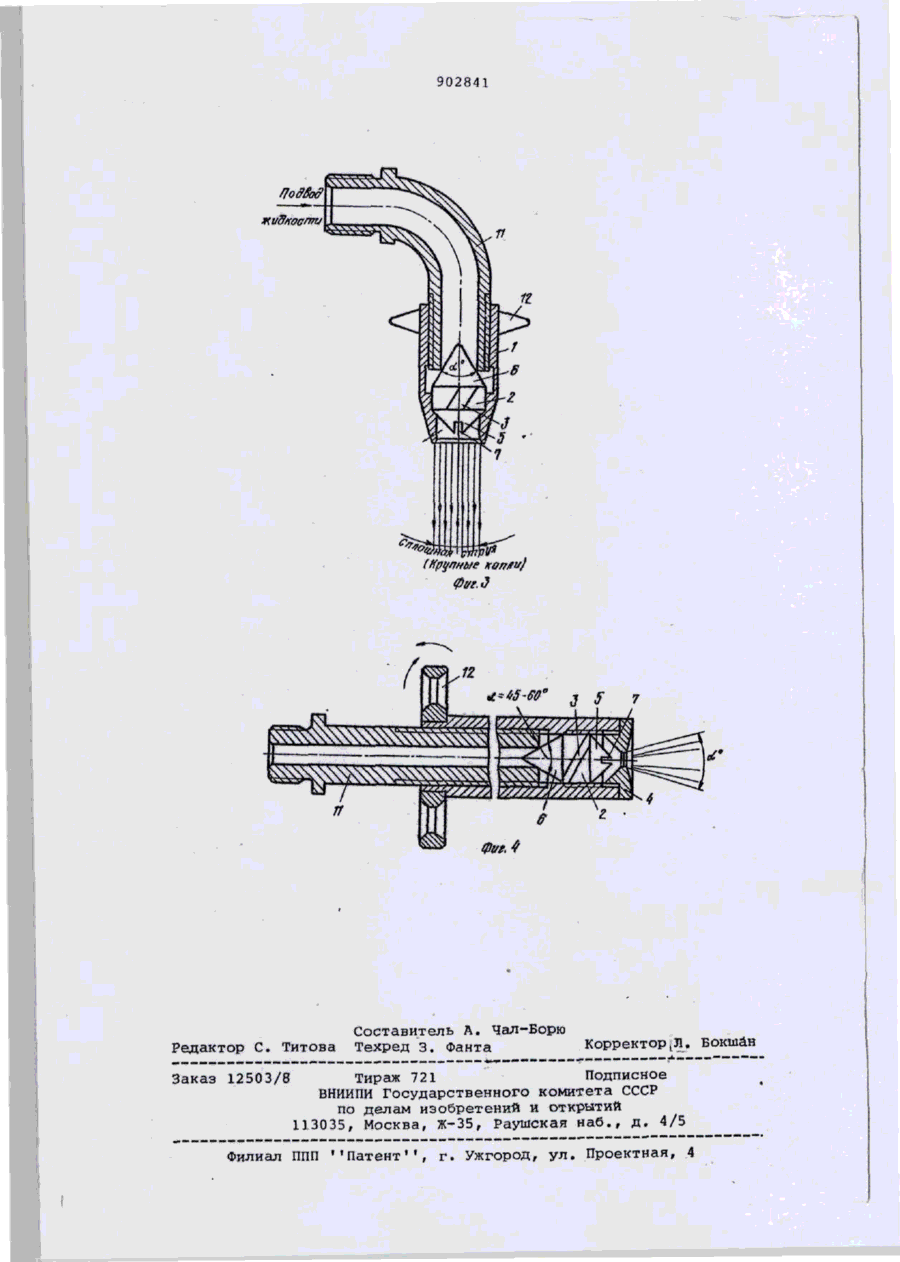

Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное и авт. свид-ву № 679247 (22) Заявлено 02.01.80 (21)2880585/23-05 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (51|М.Кл.3 В 05 В Х/34 (23) Приоритет Опубликовано 07,02j82. Бюллетень № 5 Дата опубликования описания 07,0252 {53} УДК 66.069 .83(088.8) (72) Автор изобретения В. А. Савицкий (71) заявитель (54) РАСПЫЛИТЕЛЬ ЖИДКОСТЕЙ РГ7ФК 1 . Изобретение относится к арматуростроению и может быть применено, например, в судовых системах водяной защиты (СВЗ), в сельском хозяйстве, для распыления препаратов и воды, во флотационных сепараторах, для декоративных фонтанов, в пожарном деле, в аппаратах для безвоздушного распыла лакокрасочных материалов, в котельных, дизельных и других форсунках, в устройствах для искрогашения, например, в судовых котельных и дизельных газоходах, в траловых устройствах для распыления, например , диспергентов над водной поверхностью, залитой нефтепродуктами, для создания надводных и подводных активных завес для сбора нефтепродуктов с поверхности Й О Д Ы , в душевых смесителях с клапанами экономии, в запорной арматуре, в контактных парогенераторах и контактных конденсаторах. По основному авт. св. № 679247 известен распылитель жидкостей, содержащий цилиндрическую вставку с наклонными каналами и сопловую шайбу, причем вставка выполнена с конусообразными направляющими элементами по торцам, на одном из которых вы 10 15 20 25 30 'полнены расположенные по образующим конуса паза 1X1 і В полости сопловой шайбы с образованием вихревой камеры может быть расположен как конусообразный направляющий элемент с пазами, так и конусообразный направляющий элемент без пазов. Недостатком известного распылителя является ограниченность его применения, низкое качество распыла. Целью изобретения является расширение технологических возможностей распылителя. Это достигается тем, что в распылителе жидкостей корпус установлен с возможностью совместного со вставкой осевого перемещения относительно сопловой шайбы. На фиг. 1 изображен вариант распылителя жидкостей в виде душевого смесителя (сплошной факел распыла); на фиг, 2 - вариант распылителя жидкостей (полый Факел распыла); на фиг. 3 - вариант распылителя жидкостей в виде водоразборного клапана (сплошной факел распыла); на фиг.4 вариант распылителя жидкостей в аиде котельной форсунки (сплошной факел распыла). 902841 Распылитель жидкостей содержит корпус 1, размещенную в нем цилиндрическую вставку 2 с наклонными каналами 3 и сопловую шайбу 4. Вставка 2 выполнена с конусообразными направляющими элементами 5 и б по торцам, на одном из которых выполнены расположенные по образующим конуса пазы 7. Конусообразный направляющий элемент 5 с пазами 7 может быть расположен в полости сопловой шайбы 4 с образованием вихревой камеры (фиг.1, 3 и 4 ) . Кроме того, конусообразный направляющий элемент 6 без пазов 7 может быть расположен в полости сопловой шайбы с образованием вихревой камеры (фиг. 2 ) . Корпус 1 установлен с возможностью совместного со вставкой 2 осевого перемещения -относительно соплоеой шайбы 4• Распылитель жидкостей в виде душевого смесителя (см. Фиг. І) содержит также пружину 8 и плунжер 9 с каналом 10„ Распылитель жидкостей в виде водоразборного клапана (см. фиг. 3 и 4) содержит патрубок 11 и маковик 12, жестко соединенный с корпусом 1. Конусообразные направляющие элементы 5 и б могут бытз выполнены с углом конуса ы. =. 45°, 60°, 90°. Распылитель жидкостей работает следующим оеразЪм. Подаваемая жидкость поступает на цилиндрическую вставку 2, проходит по ее наклонным каналам 3 и выходит из сопловой шайбы 4. Расположение конусообразного направляющего элемента 5 с пазами 7 вставки 2 в полости сопловой шайбы 4 с образованием-вихревой камеры приводит к получению сплошного факела распыла {см. фиг. 1, 3 и 4 ) , а расположение конусообразного направляющего элемента 6 без пазов 7 вставки 2 в полости сопловой шайбы 4 с образованием вихревой камеры приводит к получению полого факела распыла (см. фиг. 2 ) . Для подачи и регулирования жидкости вставку 2 вместе с корпусом 1 выводят иэ канала 10 плунжера 9 (см. фиг. 1} или патрубка 11 (см. фиг. 3 ) . Преимущество данного распылителя жидкостей заключается в том, что отпадает необходимость применения уплотнительной прокладки, решается задача уплотнения при высоких дав2 леннях
