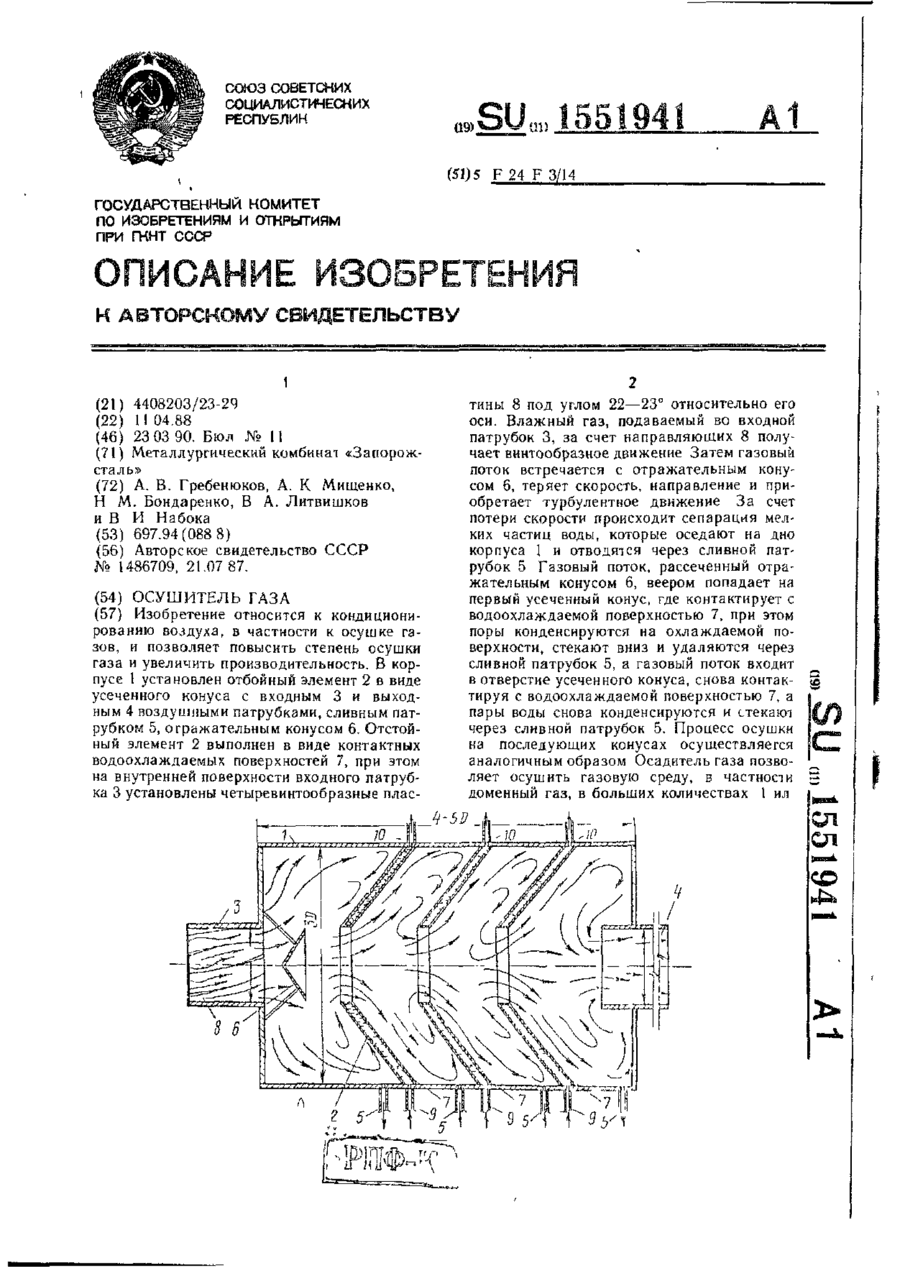

Осушник газу

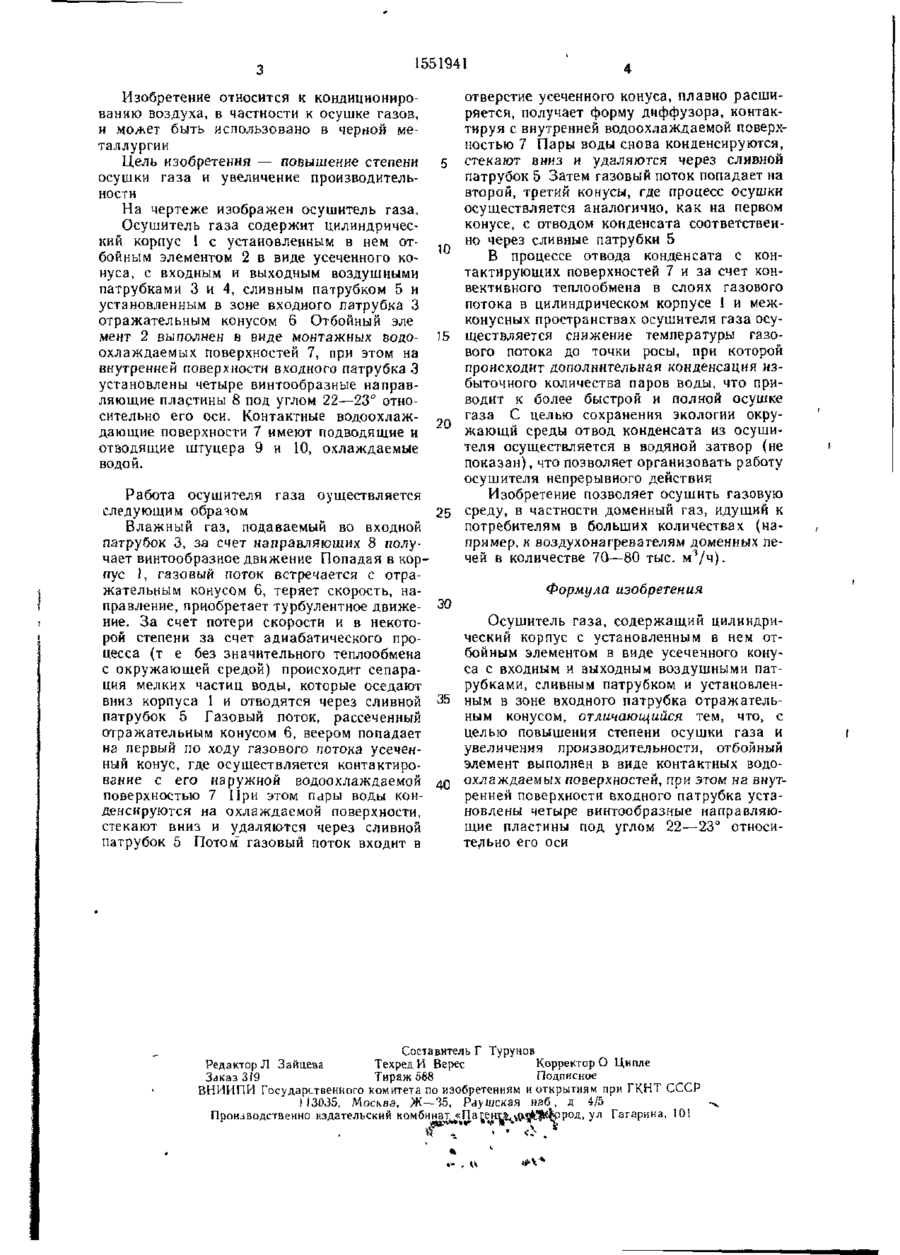

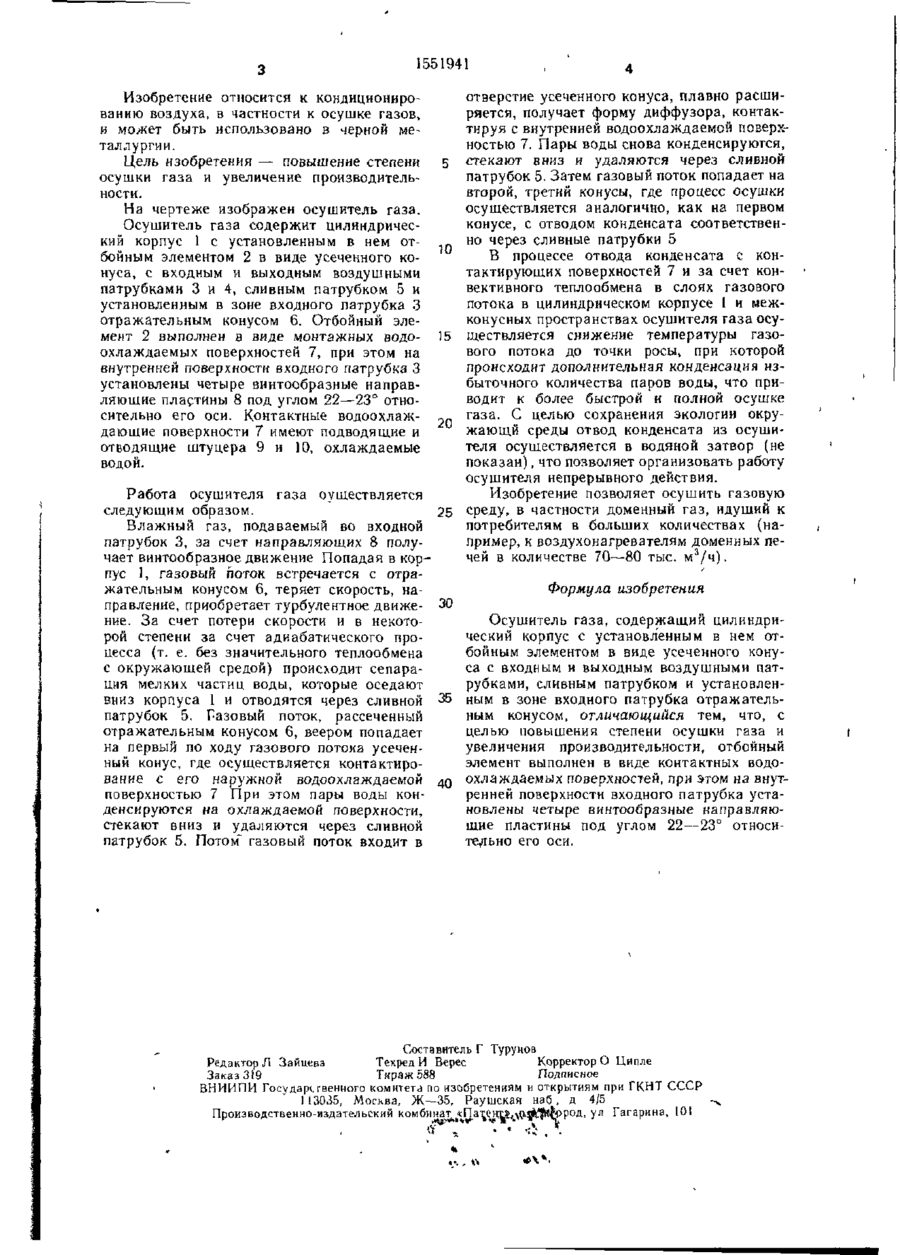

Изобретение относится к кондиционированию воздуха, в частности к осушке газов, и позволяет повысить степень осушки газа и увеличить производительность. В корпусе 1 установлен отбойный элемент 2 в виде усеченного конуса с входным 3 и выходным 4 воздушными патрубками, сливным патрубком 5, отражательным конусом 6 Отстойный элемент 2 выполнен в виде контактных водоохлаждаемых поверхностей 7, при этом на внутренней поверхности входного патрубка 3 установлены четыревинтообразные плас тины 8 под углом 22—23° относительно его оси Влажный газ, подаваемый во входной патрубок 3, за счет направляющих 8 получает винтообразное движение Затем газовый поток встречается с отражательным конусом 6, теряет скорость, направление и приобретает турбулентное движение За счет потери скорости происходит сепарация мелких частиц воды, которые оседают на дно корпуса 1 и отводятся через сливной патрубок 5 Газовый поток, рассеченный отражательным конусом 6, веером попадает на первый усеченный конус, где контактирует с водоохлаждаемой поверхностью 7, при этом поры конденсируются на охлаждаемой поверхности, стекают вниз и удаляются через сливной патрубок 5, а газовый поток входиг в отверстие усеченного конуса, снова контактируя с водоохлаждаемой поверхностью 7, а пары воды снова конденсируются и стекают через сливной патрубок 5 Процесс осушки на последующих конусах осуществляется аналогичным образом Осадитель і аза позволяет осушить газовую среду, в частности доменный газ, в больших количествах 1 ил Ъшш» 1551941 Изобретение относится к кондиционированию воздуха, в частности к осушке газов, и может быть использовано в черной металлургии. Цель изобретения — повышение степени осушки газа и увеличение производительности. На чертеже изображен осушитель газа. Осушитель газа содержит цилиндрический корпус 1 с установленным в нем отбойным элементом 2 в виде усеченного конуса, с входным и выходным воздушными патрубками 3 и 4, сливным патрубком 5 и установленным в зоне входного патрубка 3 отражательным конусом 6. Отбойный элемент 2 выполнен в виде монтажных водоохлаждаемых поверхностей 7, при этом на внутренней поверхности входного патрубка 3 установлены четыре винтообразные направляющие пластины 8 под углом 22—23° относительно его оси. Контактные водоохлаждающие поверхности 7 имеют подводящие и отводящие штуцера 9 и 10, охлаждаемые водой. Работа осушителя газа оуществляется следующим образом. Влажный газ, подаваемый во входной патрубок 3, за счет направляющих 8 получает винтообразное движение Попадая в корпус 1, газовый поток встречается с отражательным конусом 6, теряет скорость, направление, приобретает турбулентное движение. За счет потери скорости и в некоторой степени за счет адиабатического процесса (т. е. без значительного теплообмена с окружающей средой) происходит сепарация мелких частиц воды, которые оседают вниз корпуса 1 и отводятся через сливной патрубок 5. Газовый поток, рассеченный отражательным конусом 6, веером попадает на первый по ходу газового потока усеченный конус, где осуществляется контактирование с его наружной водоохлаждаемой поверхностью 7 При этом пары воды конденсируются на охлаждаемой поверхности, стекают вниз и удаляются через сливной патрубок 5. Потом* газовый поток входит в отверстие усеченного конуса, плавно расширяется, получает форму диффузора, контактируя с внутренней водоохлаждаемой поверхностью 7. Пары воды снова конденсируются, стекают вниз и удаляются через сливной патрубок 5. Затем газовый поток попадает на второй, третий конусы, где процесс осушки осуществляется аналогично, как на первом конусе, с отводом конденсата соответственно через сливные патрубки 5 В процессе отвода конденсата с контактирующих поверхностей 7 и за счет конвективного теплообмена в слоях газового потока в цилиндрическом корпусе 1 и межконусных пространствах осушителя газа осу15 ществляется снижение температуры газового потока до точки росы, при которой происходит дополнительная конденсация избыточного количества паров воды, что приводит к более быстрой и полной осушке газа. С целью сохранения экологии окру20 жающй среды отвод конденсата из осушителя осуществляется в водяной затвор (не показан), что позволяет организовать работу осушителя непрерывного действия. 25 Изобретение позволяет осушить газовую среду, в частности доменный газ, идущий к потребителям в больших количествах (например, к воздухонагревателям доменных печей в количестве 70—80 тыс. м 3 /ч). Формула изобретения 30 Осушитель газа, содержащий цилиндрический корпус с установленным в нем отбойным элементом в виде усеченного конуса с входным и выходным воздушными патрубками, сливным патрубком и установлен35 ным в зоне входного патрубка отражательным конусом, отличающийся тем, что, с целью повышения степени осушки газа и увеличения производительности, отбойный элемент выполнен в виде контактных водо40 охлаждаемых поверхностей, при этом на внутренней поверхности входного патрубка установлены четыре винтообразные направляющие пластины под углом 22—23° относительно его оси. Составитель Г Турунов Редактор Л Зайцева Техред И Верес Корректор О Ципле Заказ ЗІ9 Тираж 58В Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐК.НТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат t «Па^нхй^^КЇРрод, ул Гагарина, 10! СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 F 24 F 3/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) 4408203/23-29 (22) 11 04.88 (46) 23 03 90. Бюл № 11 (71) Металлургический комбинат «Запорожсталь» (72) А. В. Гребенюков, А. К Мищенко, Н М. Бондаренко, В А. Литвишков и В И Набока (53) 697.94(088 8) (56) Авторское свидетельство СССР № 1486709, 21.07 87. (54) ОСУШИТЕЛЬ ГАЗА (57) Изобретение относится к кондиционированию воздуха, в частности к осушке газов, и позволяет повысить степень осушки газа и увеличить производительность. В корпусе 1 установлен отбойный элемент 2 в виде усеченного конуса с входным 3 и выходным 4 воздушными патрубками, сливным патрубком 5, отражательным конусом 6. Отстойный элемент 2 выполнен в виде контактных водоохлаждаемых поверхностей 7, при этом на внутренней поверхности входного патрубка 3 установлены четыревинтообразные плас тины 8 под углом 22—23° относительно его оси. Влажный газ, подаваемый во входной патрубок 3, за счет направляющих 8 получает винтообразное движение Затем газовый поток встречается с отражательным конусом 6, теряет скорость, направление и приобретает турбулентное движение За счет потери скорости происходит сепарация мелких частиц воды, которые оседают на дно корпуса 1 и отводятся через сливной патрубок 5 Газовый поток, рассеченный отражательным конусом 6, веером попадает на первый усеченный конус, где контактирует с водоохлаждаемой поверхностью 7, при этом поры конденсируются на охлаждаемой поверхности, стекают вниз и удаляются через сливной патрубок 5, а газовый поток входит в отверстие усеченного конуса, снова контактируя с водоохлаждаемой поверхностью 7, а пары воды снова конденсируются и стекают через сливной патрубок 5. Процесс осушки на последующих конусах осуществляется аналогичным образом Осадитель газа позволяет осушить газовую среду, в частности доменный газ, в больших количествах 1 ил 1551941 отверстие усеченного конуса, плавно расширяется, получает форму диффузора, контактируя с внутренней водоохлаждаемой поверхностью 7 Пары воды снова конденсируются, стекают вниз и удаляются через сливной патрубок 5 Затем газовый поток попадает на второй, третий конусы, где процесс осушки осуществляется аналогично, как на первом конусе, с отводом конденсата соответственно через сливные патрубки 5 В процессе отвода конденсата с контактирующих поверхностей 7 и за счет конвективного теплообмена в слоях газового потока в цилиндрическом корпусе 1 и межконусных пространствах осушителя газа осуществляется снижение температуры газового потока до точки росы, при которой происходит дополнительная конденсация избыточного количества паров воды, что приводит к более быстрой и полной осушке газа С целью сохранения экологии окру20 жающй среды отвод конденсата из осушителя осуществляется в водяной затвор (не показан), что позволяет организовать работу осушителя непрерывного действия Изобретение позволяет осушить газовую Работа осушителя газа оуществляется следующим образом 25 среду, в частности доменный газ, идущий к потребителям в больших количествах (наВлажный газ, подаваемый во входной патрубок 3, за счет направляющих 8 полупример, к воздухонагревателям доменных печает винтообразное движение Попадая в корчей в количестве 70—80 тыс. м^/ч). пус 1, газовый поток встречается с отражательным конусом 6, теряет скорость, наФормула изобретения правление, приобретает турбулентное движе- 30 ние. За счет потери скорости и в некотоОсушитель газа, содержащий цилиндрирой степени за счет адиабатического проческий корпус с установленным в нем отцесса (т е без значительного теплообмена бойным элементом в виде усеченного конус окружающей средой) происходит сепараса с входным и выходным воздушными патция мелких частиц воды, которые оседают рубками, сливным патрубком и установленвниз корпуса 1 и отводятся через сливной 35 ным в зоне входного патрубка отражательпатрубок 5 Газовый поток, рассеченный ным конусом, отличающийся тем, что, с отражательным конусом 6, веером попадает целью повышения степени осушки газа и на первый по ходу газового потока усеченувеличения производительности, отбойный ный конус, где осуществляется контактироэлемент выполнен в виде контактных водование с его наружной водоохлаждаемой охлаждаемых поверхностей, при этом на внутповерхностью 7 При этом пары воды конренней поверхности входного патрубка устаденсируются на охлаждаемой поверхности, новлены четыре винтообразные направляюстекают вниз и удаляются через сливной щие пластины под углом 22—23° относипатрубок 5 Потом" газовый поток входит в тельно его оси Изобретение относится к кондиционированию воздуха, в частности к осушке газов, и может быть использовано в черной металлургии Цель изобретения — повышение степени осушки газа и увеличение производительности На чертеже изображен осушитель газа. Осушитель газа содержит цилиндрический корпус 1 с установленным в нем отбойным элементом 2 в виде усеченного конуса, с входным и выходным воздушными патрубками 3 и 4, сливным патрубком 5 и установленным в зоне входного патрубка 3 отражательным конусом 6 Отбойный эле мент 2 выполнен в виде монтажных водоохлаждаемых поверхностей 7, при этом на внутренней поверхности входного патрубка 3 установлены четыре винтообразные направляющие пластины 8 под углом 22—23° относительно его оси. Контактные водоохлаждающие поверхности 7 имеют подводящие и отводящие штуцера 9 и 10, охлаждаемые водой. Составитель Г Турунов Редактор Л Зайцева Техред И Верес Корректор О Ципле Заказ 319 Тираж 568 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР } 13035. Москва, Ж — 35, Раушская яаб, д 4/5 Производственно издательский комбинат «Пагеят^^яИ1%>род, УЛ Гагарина, 101
