Спосіб виділення вихідної перемикаючої функції несучої частоти з частотно-модульованої напруги

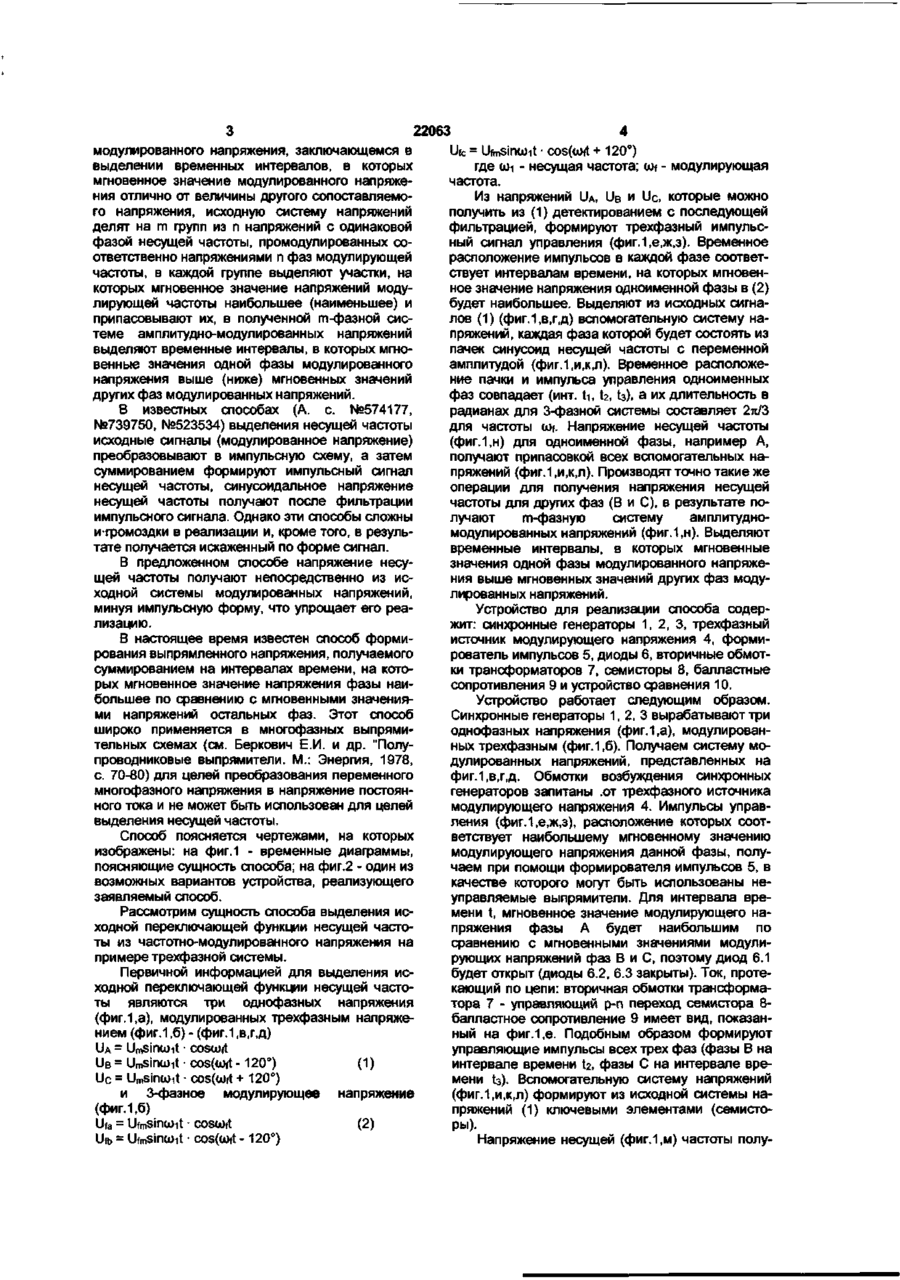

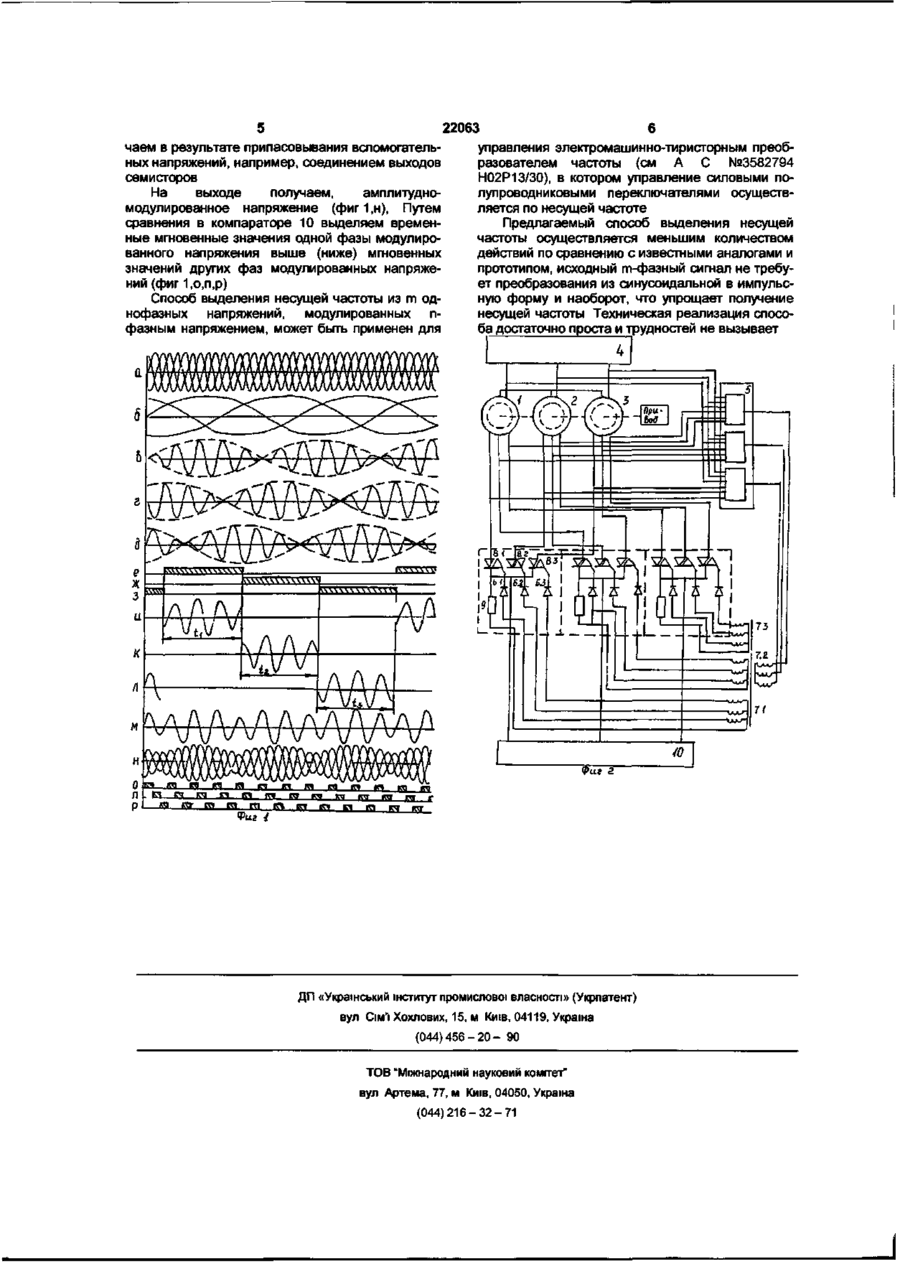

Способ выделения исходной переключающей функции несущей частоты из частотномодулированного напряжения, заключающийся в выделении временных интервалов, в которых мгновенное значение модулированного напряжения выше /ниже величины другого сопоставляемого напряжения, отличающийся тем, что исходную систему напряжений делят на m групп из п напряжений с одинаковой фазой несущей частоты, промодулированных соответственно напряжениями п фаз модулирующей частоты, в каждой группе выделяют участки, на которых мгновенное значение напряжений модулирующей частоты наибольшее /наименьшее, и припасовывают их, в полученной m-фазной системе амплитудно-модулированных напряжений выделяют временные интервалы, в которых мгновенные значения одной фазы модулированного напряжения выше /ниже мгновенных значений других фаз модулированных напряжений см О Изобретение относится к электротехнике и может использоваться в системах управления электромашинно-тиристорных преобразователей частоты Известен способ для восстановления колебаний несущей частоты п-фазного модулированного сигнала [1] (А с №739750 H04L27/18), заключающийся в том, что исходный n-фазный модулированный сигнал преобразовывают, умножая его частоту, фильтруют, ограничивают, сдвигают во времени, формируют стробирующие импульсы, усредняют, суммируют сдвинутые сигналы, делят частоту и фильтруют выходной сигнал Существенным недостатком такого способа является сложность его реализации Известен способ выделения опорного колебания, заключающийся в том, что основной и задержанный сигналы суммируют, полученный сигнал выпрямляют и фильтруют [2] (А с №523534 H04L25/38) Недостатком такого способа является также сложность его реализации ввиду многократных преобразований исходного сигнала и невозможность его применения при переменной несущей частоте Наиболее близким по технической сущности является способ выделения исходной переклю чающей функции несущей частоты [3] "Теория и методы расчета асинхронных турбогенераторов" стр 134-135, изд "Наукова думка" 1977г) Исходную переключающую функцию несущей частоты из частотно-модулированного напряжения получают путем выделения временных интервалов, в которых мгновенное значение модулированного напряжения выше (ниже) величины другого сопоставляемого напряжения Недостатком этого способа является сложность реализации в связи с тем, что в узлах биения напряжений мгновенное значение модулированного напряжения близко к нулю, поэтому выделение сигналов несущей частоты в узле биения напряжений по этому методу очень сложно Кроме того, указанный способ неприменим для выделения исходной переключающей функции плфазной системы несущих напряжений, модулированных п-фазной системой низкой частоты Задачей изобретения является упрощение способа реализации и расширение области применения способа Поставленная задача решается тем, что в способе выделения исходной переключающей функции несущей частоты из частотно СО
