Пристрій запису частотно-модульованих сигналів

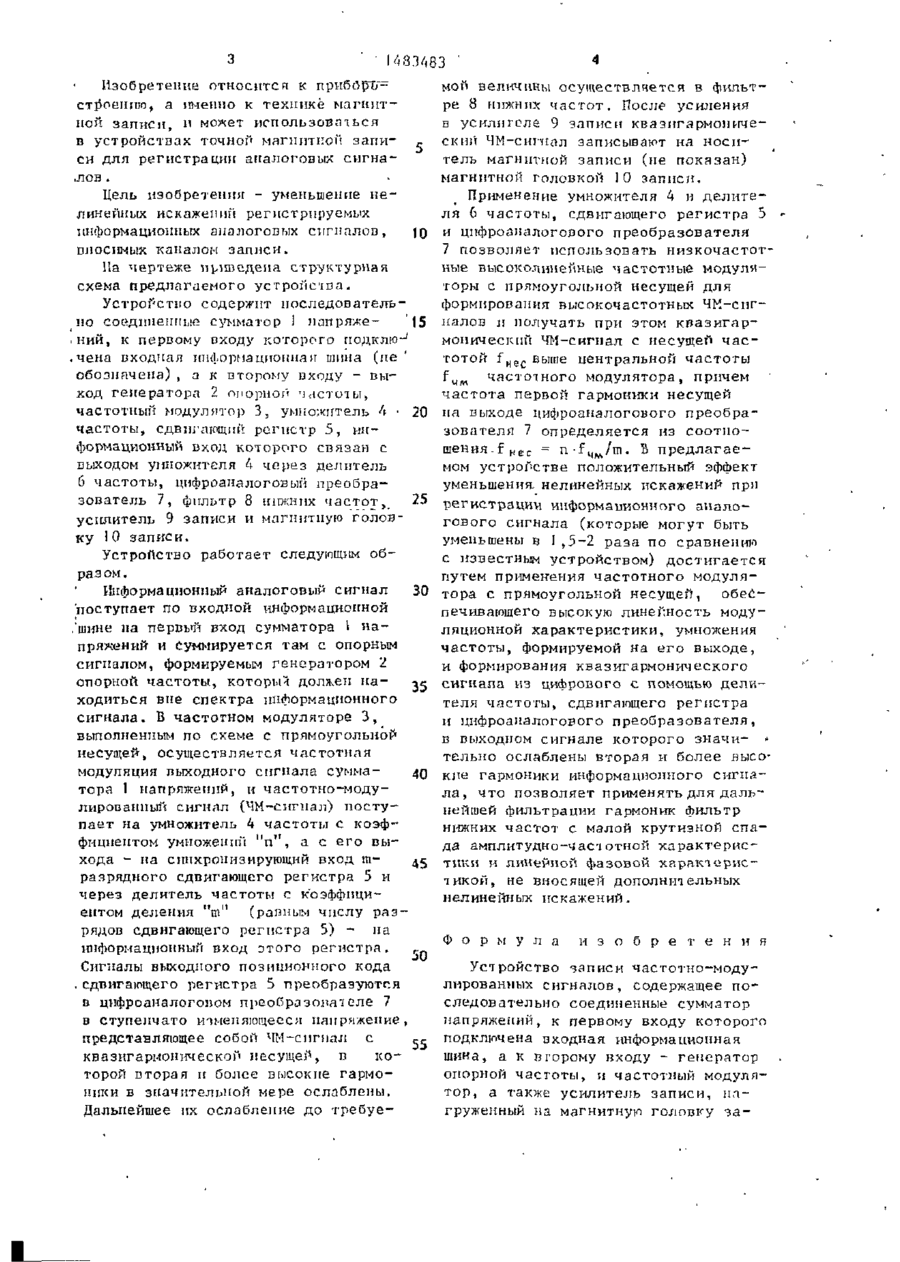

Изобретение относится к приборостроению, а именно к технике м а г нитной записи, и может использовать ся в устройствах точной магнитной записи для регистрации аналоговых с и г н а л о в . Цель изобретения - уменьшение нелинейных искажений р е г и с т рируемых сигналов, вносимых каналом записи. Для этого в устройстве п р и 5 6 і і С 00 00 ч— ^ ^— J со 433483 ' Изобретение относится к приббрТ)стр'оенпю, а именно к технике магнитной записи, и может использоваться в устройствах точной магнитной записи для регистрации аналоговых сигналов . Цель изобретении - уменьшение н е линейных искажении регистрируемых информационных аналоговых сигналов, вносимых каналом записи. На чертеже приведена структурная схема предлагаемого устройства. Устройство содержит последовательно соединенные сумматор 3 напряже.ний, к первому входу которого подклго.чена входная информационная шина (не обозначена), а к второму входу - выход генератора 2 опорної' частоты, частотный модулятор 3, умножитель 4 • частоты, сдвигающий регистр 5, информационный вход которого связан с выходом умножителя 4 через делитель б частоты, цифроаналотовый преобразователь 7, фильтр 8 нижних частот, усилитель 9 записи и магнитную головку Ю записи. Устройство работает следующим образ ом. Информационный аналоговый сигнал поступает по входной информационной ,'шине па первый вход сумматора 1 н а пряжений и Суммируется там с опорным сигналом, формируемым генератором 2 опорной частоты, который должен н а ходиться вне спектра информационного сигнала. В частотном модуляторе 3 , выполненным по схеме с прямоугольной несущей, осуществляется частотная модуляция выходного сигнала сумматора 1 напряжений, и частотно-модулированный сигнал (ММ-сигнал) поступает на умножитель 4 частоты с коэффициентом умножении " п " , а с его выхода - па синхронизирующий вход т разрядного сдвигающего регистра 5 и через делитель частоты с коэффициентом деления " т " (равным числу разрядов сдвигающего регистра 5) - на информационный вход этого регистра. Сигналы выходного позиционного кода .сдвигающего регистра 5 преобразуются в цифроаналоговом преобра зона?еле 7 в ступенчато изменяющееся напряжение представляющее собой ЧМ-сигнал с квазигармонической несущей, в которой вторая п более высокие гармоники в значительной мере ослаблены. Дальнейшее их ослабление до требуе с (О 15 20 30 35 40 45 мой величины осуществляется в фильтре 8 нижних ч а с т о т . После усиления в усилителе 9 записи квазигармонический ЧМ-сигнал записывают на носитель магнитной записи (не показан) магнитной головкой 10 записи. Применение умножителя 4 и делителя б частоты, сдвигающего регистра 5 и цифроаналогового преобразователя 7 позволяет использовать низкочастотные высоколинейные частотные модуляторы с прямоугольной несущей для формирования высокочастотных ЧМ-снг~ налов и получать при этом к в а э н г а р монический ЧМ-сигпал с несущей ч а с тотой ґ н е с выше центральной частоты f4M частотного модулятора, причем частота первой гармоники несущей на выходе цифроаналогового преобразователя 7 определяется из соотношения, f н е с = П'Г Члл /тп. Ъ п р е д л а г а е мом устройстве положительный эффект уменьшения, нелинейных искажений при регистрации информационного аналогового сигнала (которые могут быть уменьшены в 1 ,5-2 раза по сравнению с известным устройством) достигается путем применения частотного модулятора с прямоугольной несущей, обеспечивающего высокую линейность модуляционной характеристики, умножения частоты, формируемой на его выходе, и формирования квазигармонического сигнала из цифрового с помощью делителя частоты, сдвигающего регистра и цнфроаналогового преобразователя, в выходном сигнале которого значи- * тельно ослаблены вторая и более высокие гармоники информационного сигнал а , что позволяет применять для дальнейшей фильтрации гармоник фильтр нижних частот с малой крутизной спада амплитудно-част отной характернетики и линейной фазовой характеристикой, не вносящей дополнительных нелинейных искажений. Ф о р м у л а гг и з о б р е т е н и я Устройство записи частотно-модулированных сигналов, содержащее последовательно соединенные сумматор напряжений, к первому входу которого подключена входная информационная шина, а к второму входу - генератор опорной частоты, и частотный модулятор, а также усилитель записи, нагруженный на магнитную головку з а 483483 6 последовательно соединенные умножитель писи, о т л и ч а ю щ е е с я тем, частоты, сдвигаюіции регистр, цифроаналоч т о , с целью уменьшение нелинейных говый преобразователь и фильтр нижних искажении регистрируемых информацичастот, причем информационный вход онных аналоїовых сигналов, вносимых с сдвигающего регистра связан с выхоканалом записи, в него введены, вклюдом умножителя частоты через делитель ченные между выходом частотного мочастоты. дулятора и входом усилителя записи, Р е д а к т р С. Лисина Составитель А. Луканин Техред М.Ходанич Корректор М. Шароши Заказ 2837/48 Тираж 553 Подписное ВНИііГШ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
