Спосіб вимірювання пікової девітації частоти
Номер патенту: 16817
Опубліковано: 29.08.1997
Автори: Бабкін Віталій Володимирович, Колбасін Олександр Іванович
Формула / Реферат
Способ измерения пиковой девиации частоты, основанный на переносе измеряемого частотно-модулированного сигнала на промежуточную частоту, равную нулю. изменения частоты гетеродина в сторону увеличения или в сторону уменьшения до достижения равенства пиковой девиации отклонению промежуточной частоты от нулевого значения, отличающийся тем, что, с целью повышения точности измерения, достижения равенства
определяют по равенству промежуточной частоты средней частоте преобразованного частотно-модулированного сигнала.
Текст

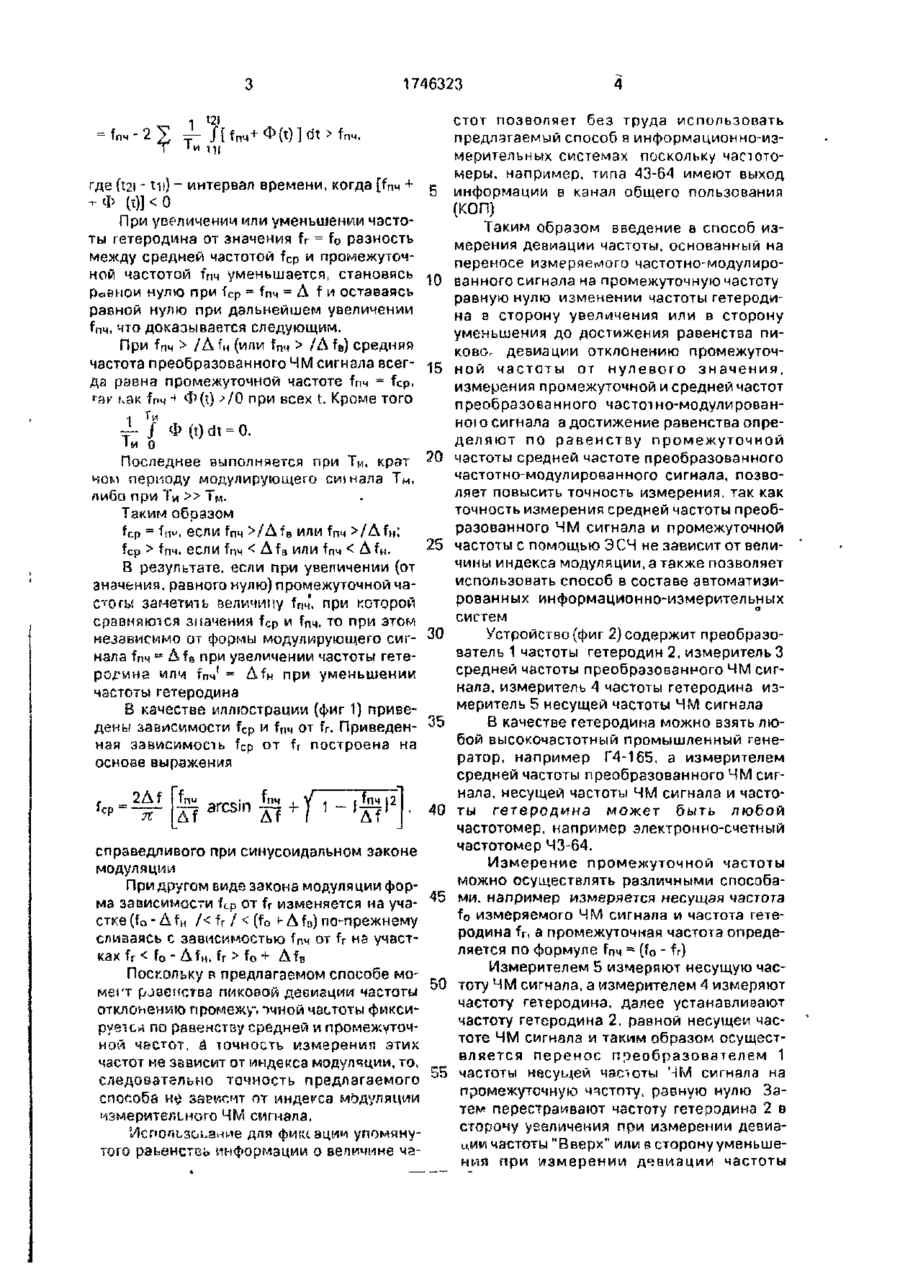

Изобретение относится к измерительной технике и предназначено для измерения девиации частоты. Цель изобретения повышение точности измерения - достигается за счет того, что после переноса измеряемого частотно-модулируемого сигнала на промежуточную частоту, равную нулю, и изменения частоты гетеродина в сторону увеличения или уменьшения до достижения равенства пиковой девиации отклонению промежуточной частоты от нулевого значения указанное равенство определяют по равенству промежуточной частоты средней частоте преобразованного частотно-модулированного сигнала. 2 ил. (54) СПОСОБ ИЗМЕРЕНИЯ ПИКОВОЙ ДЕВИАЦИИ ЧАСТОТЫ Изобретение относится к измерительной технике и может использоваться, в частности, в измерительных комплексах параметров частотно-модулированных (ЧМ) сигналов. Цель изобретения - повышение точности измерения. На фиг. 1 представлены графики, поясняющие выполнение операций способа; на фиг. 2 - структурная схема устройства для реализации предлагаемого способа. При реализации способа исходный ЧМ сигнала u(t) = Asin(2tt f o t +2 л/Ф(т.)аЧ), где А - амплитуда ЧМ сигнала; fo - несущая частота; Фф-отклонение мгновенной частоты от несущей, переносится на промежуточную частоту причем fr™ устанавливается равной нулю. Пиковые девиации частоты.ЧМ сигнала равны: девиации частоты "Вниз" девиации частоты "Вверх" тах(Ф (t)) = A fB Средняя частота преобразованного ЧМ сигнала по определению dt, где Ти ~ время измерения; f n 4 t- ф(х) - мгновенная частота преобразованного ЧМ сигнала. При ft™ • W Ю W 1746323 л 121 I Л Ти Ґ t1I где (t2i - tn) - интервал времени, когда [тПч + 5 - Ф (t)] /Afn (или f n 4 > /Af B ) средняя частота преобразованного ЧМ сигнала всег- 15 да равна промежуточной частоте Ьч = fcp. *-SK как fn4 • Ф(т) ->/0 при всех t. Кроме того * -5~/ Ф(т)сП = 0. 'и О Последнее выполняется при Тм, крат 20 ном периоду модулирующего сиінала Тм. либо при Ти >> Тм. Таким образом fcp = W . если гпч >/Af B или тПч >/Afn; 25 fcp > fnn, ЄСЛИ Тпч < A f B ИЛИ fR4 < A f H . В результате, если при увеличении (от значения, равного нулю) промежуточной частоты заметить величину тпч. при которой сравняются значений f c p и f n 4, то при этом независимо от формы модулирующего сиг- 30 нала Тпч ~ A f 8 При УЗЄЛИЧЄНИИ ЧЭСТОТЫ ГЄТЄрО^ИНа УІП
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of peak frequency deviation
Автори англійськоюBabkin Vitalii Volodymyrovych, Kolbasin Oleksandr Ivanovych
Назва патенту російськоюСпособ измерения пиковой девитации частоты
Автори російськоюБабкин Виталий Владимирович, Колбасин Александр Иванович
МПК / Мітки
МПК: G01R 23/00
Мітки: спосіб, вимірювання, девітації, частоти, пікової
