Індуктор для магнітотерапії

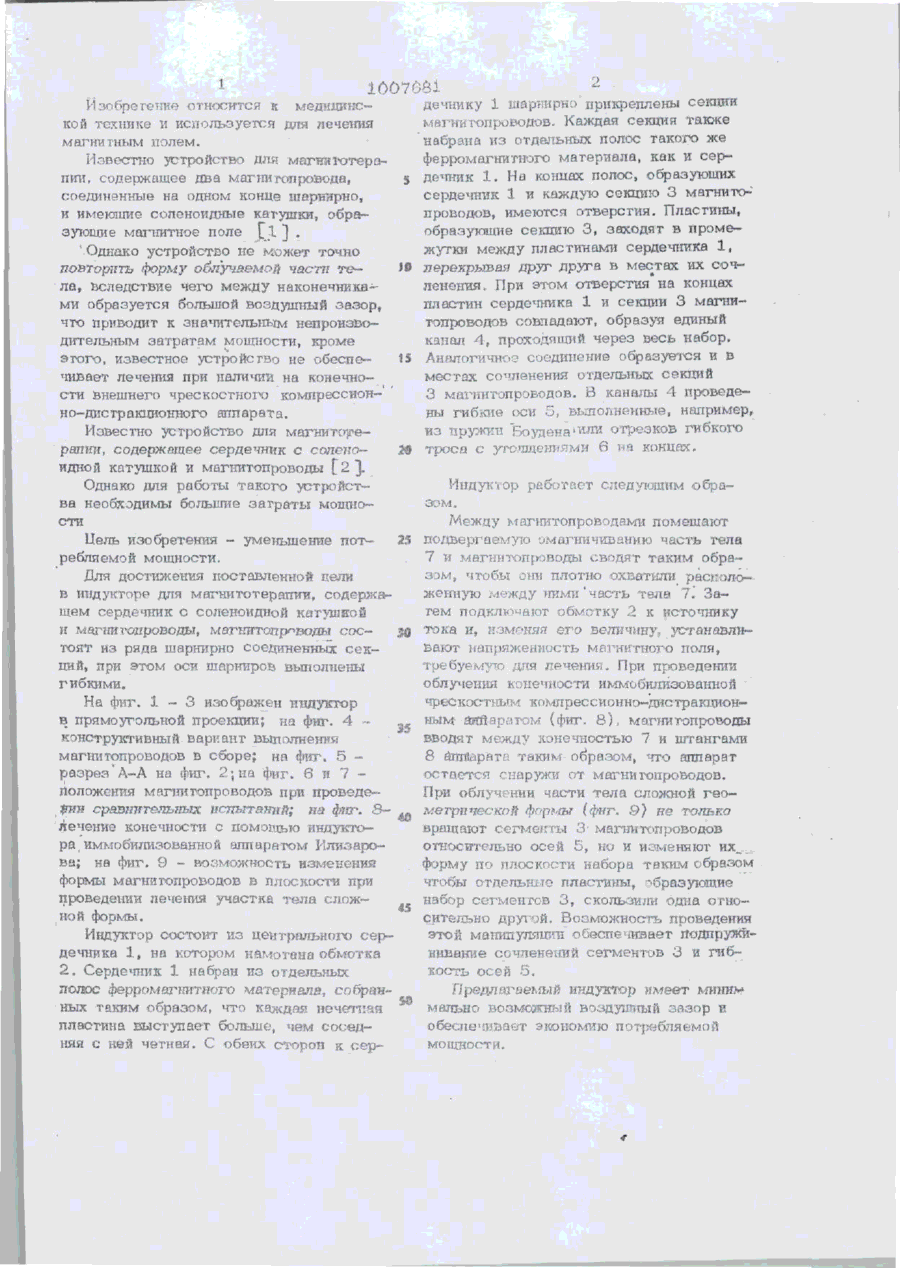

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТ РЕСПУБЛИН 3(51) А 6 1 N 1/49 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3 3 0 2 6 4 0 / 2 8 - 1 3 (22) 18.06.81 (46) 30.03.83. Бюл. № 12 (72) В. С, Шаргородский, Л. Г. Сафонов, А. М. Соколюк и С. Л. Сафонов (71) Киевский научно-исследовательский институт ортопедии (53) 615.471 (088.8) (56) 1. Патент США № 4056097, ял. 128-1.5, 19772. Патент ФРГ № 2 1 1 6 8 6 9 , кл. А 61 N 1/42, 1978.4 ( 5 4 ) . ( 5 7 ) ИНДУКТОР ДЛЯ МАГНИТОТЕРАПИИ, содержащий сердечник с с о - ' леноидной катушкой и магниголроводы, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потребляемой мощности, магнитопроводы состоя1? из ряда шарнирно соединенных секций, при этом оси шарниров выполнены гибкими і СП 00 Изобретение относится к медицинекой технике и используется для лечения магнитным полем. Известно устройство для магнятотерапии, содержащее два магиигопровода, s соединенные на одном конце шарнярно, и имеющие соленоидные катушки, образуюдше магнитное поле [ 1 } . ' Однако устройство не может точно повторить (рорму облучаемой части т е Ю ла, вследствие чего между наконечниками образуется большой воздушный заоор, что приводит к значителъньтм непроизводительным затратам мощности, кроме этого, известное устройство не обеспе15 чивает лечения при наличии на конечности внешнего чрескостного компресснойио-~дисгракішонного аппарата. Известно устройство для магнитолерапии, содержащее сердечник с сопепоМ идной катушкой и мегнитопроводы [ 2 }. Однако для работы такого устройства необходимы большие затраты мощности Цель изобретения - уменьшение пот- 25 ребляемой мощности. Для достижения поставленной пели в индукторе для магнитотерапии, содержащем сердечник с соленоидной іштушкой и марнигодроводы, магнлтодрпводы сое- $д тоят из ряда шарнирно соединенных с е к ций, при этом оси шарнирйй выполнены гибкими. На фиг. 1 - 3 изображен индуктор в прямоугольной проекции; на фиг. 4 -• „_ конструктивный вариант выполнения магнитопроводов в сборе; на 4ч$г, 5 разрез 'А-А на фиг. 2; на фиг. 6 и 7 Положения магнитопроводов при нроведена фнг. 3- m ] £ии сравнительных испытаний» лечение конечности с помощью йндукто™ ра, иммобилизованной алларатом Илвоарова; на фиг. 9 - возможность изменения формы магнигопроводов в плоскости при проведении лечения участка тела сдожИндуктор состоит из центрального сердечника 1, на котором намотана обмотка 2 . Сердечник I набран из отдельных полре ферромагнитного материала, собрппных таким образом, что каждая нечетная пластина выступает больше, чем соседняя с ней четная. С обеих сторон & сер дечнику 1 шарнирно прикреплены сешии магкитопроводов, Камодая секция также набрана из отдельных полос такого же ферромагнитного материала, как и сердечник 1, На концах полос, образующих сердечник 1 и каждую секцию 3 магнитов проводов, имеются отверстия. Пластины, образующие секцию 3, заходят в промежутки между пластинами сердечника 1, перекрывая друг друга в местах их сочленения. При этом отверстия на концах пластин сердечника 1 и секции 3 магнитопроводов совпадают, образуя единый канал 4, проходящий через весь набор. Аналогичное соединение образуется и в местах сочленения отдельных секций 3 магнитопроводов. В каналы 4 проведены гибкие оси 5, Бьшопненнью, например, из пружин Боудена'ИЯИ отрезков гибкого троса с утблщекйямй 6 ни Индуктор работает следующим образом. Между магиитопроводами помешают подвергаемую омагничиванию часть тела 7 и магнитонроводы сводят таким образом, чтобы они плотно охватили расположенную между ними ' часть теле 7.' Затем подключают обметку 2 к источнику тока м, изменяя его величину, устанавливают напряженность магнитного ноля, требуемую для лечения. При проведении облучения конечности иммобилизованной чрескостнъгм комлрессионно-дистрагадаонним asffl-аратом (фиг. 8 ) , магнигопроїюдьі вводят между конечностью 7 и штангами 8 йгШарата таким образом, что шпарат остается снаружи от магнитопрюводов. При облучении части тела сложной г е о мегрвческой формы (фиг= 9 ) не галько вращают сегменты 3-магнитопроводов относительно осей 5, ко и изменяют их„ _ фирму по плоскости набора таким образом чтобы отдельные пластины, образующие набор сегментов 3 , скользили одна относительно другой. Возможность проведения этой мангспуяяігки обеспечивает подпруткинивавке сочленвїсий сегментов 3 и гибкость осей 5. Предлагаемый индуктор имеет миним мально БОЗМОЯСНЫЙ воздуіпіьій зазор и обеспечивает экономию потребляемой мощности. 007G8 Hill III! (Ill IIIIIIIMI III! II III S 3 У Фиг. Z Фш.д ^ Ш.:\ О І/////////////////77Р7777/ X о с л ФигЛ п 1OO76S1 ВНИИПИ Заказ 2 1 7 7 / 6 Тираж 7 1 1 Подписное Филиал ППП "Патент", г в Ужгород, ул.Проектная, 4
