Індуктор

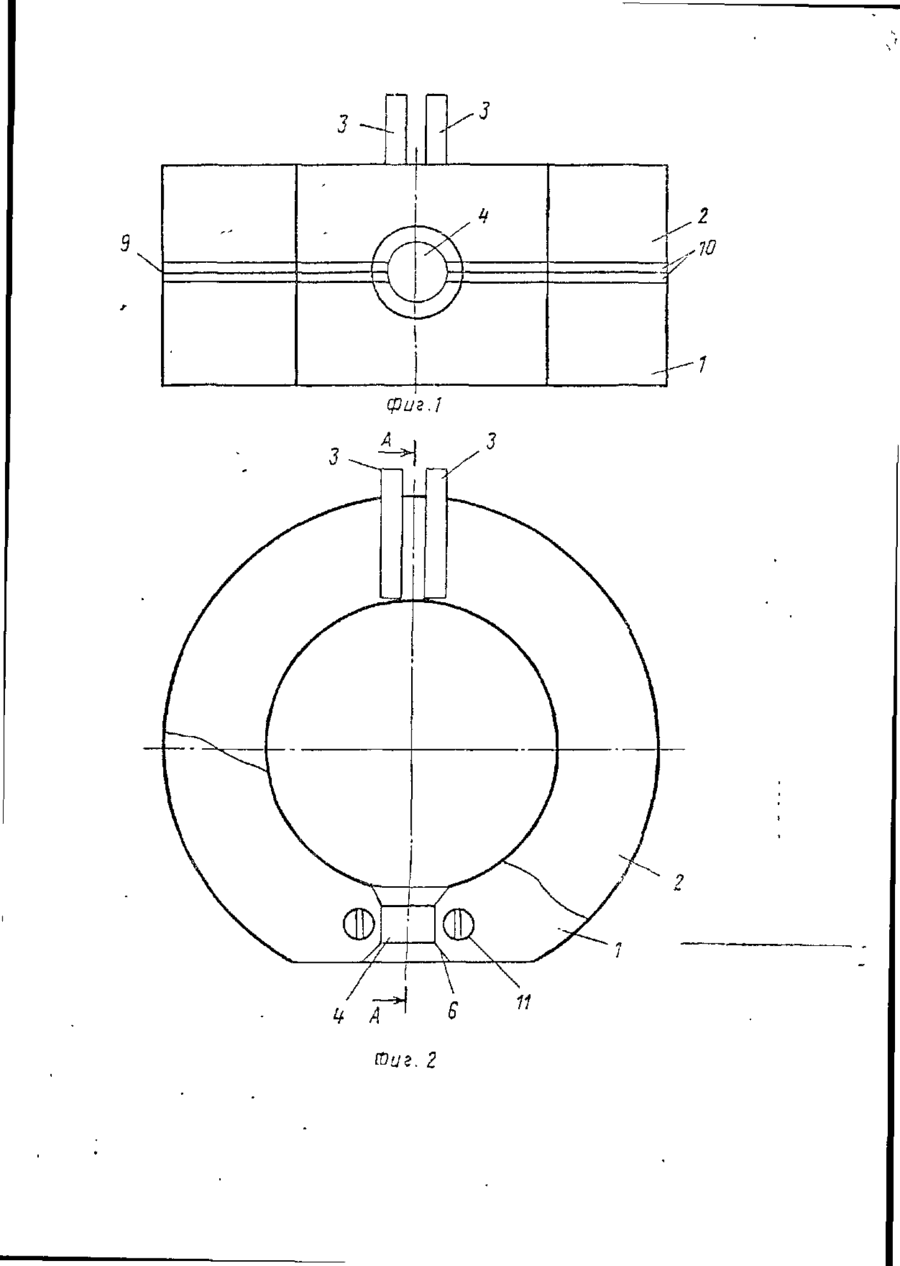

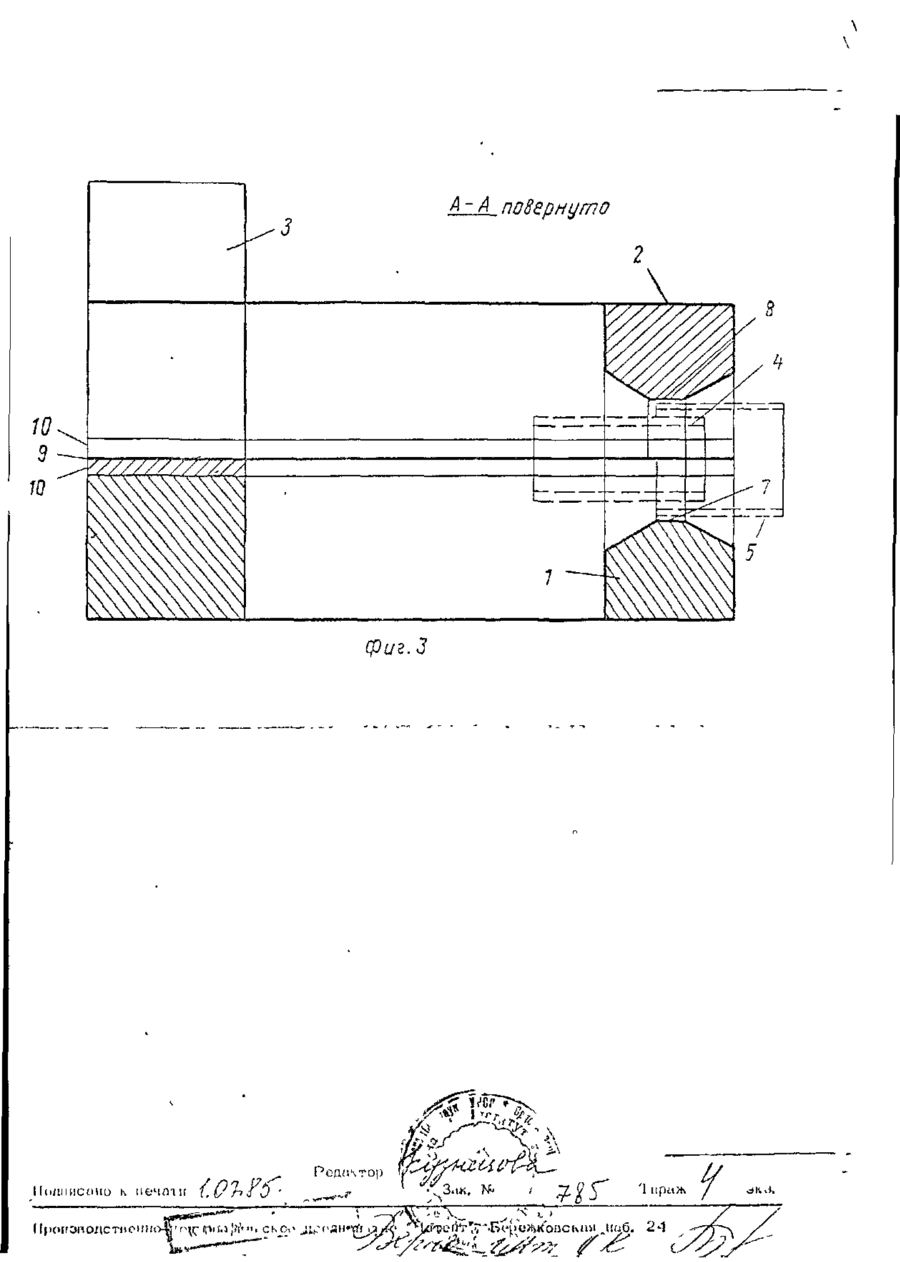

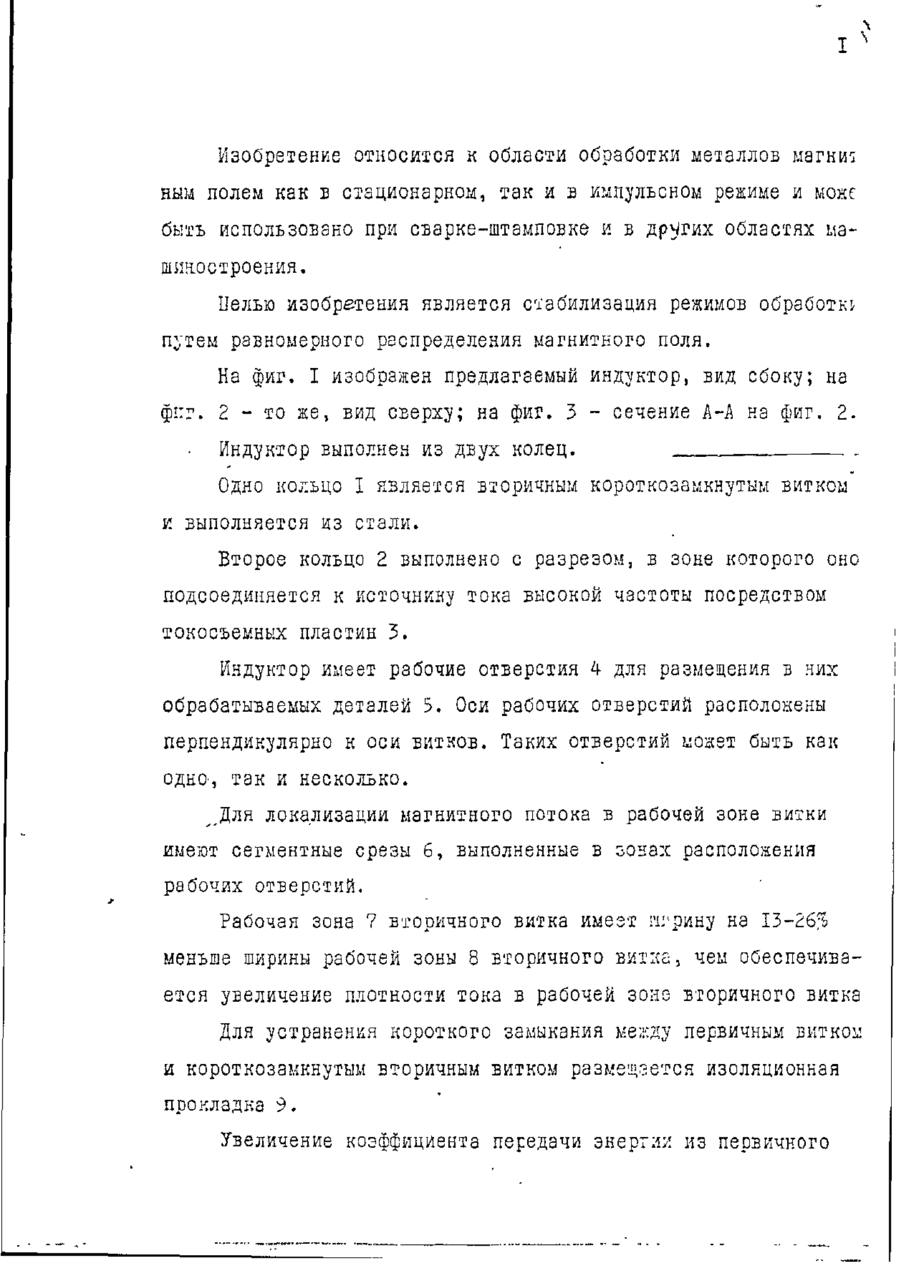

НЄ ПОДЛЕЖИТ ОПУБЛИКОВАНИЮ В ОГНРЫТОЙ (ХЧЛТИ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) SU (Ш ІІ82734 А -£ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (5» В23 К 13/00: ?/ Ь 26/14 ОПИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3626894/25-27 (22) 26,07.83 (71) Ордена Ленина и ордена Трудового Красного Знаме * л институт электросварки им.Е.О.Патона (72) Б.А.Чудаков (53) (54) 5.3:^-359? 621 .791.77(088.8) ШІДГКТ0Р '- • ' С со го -о Изобретение относится к области обработки металлов магни'і ным полем как в стационарном, так и в импульсном режиме и може быть использовано при сварке-штамповке и в других областях машиностроения. Целью изобретения является стабилизация режимов обработка путем равномерного распределения магнитного поля. На фиг. I изображен предлагаемый индуктор, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А-А на фиг. 2. Индуктор выполнен из двух колец. . Одно кольцо I является вторичным короткозамкнутым витком к выполняется из стали. Второе кольцо 2 выполнено с разрезом, в зоне которого оно подсоединяется к источнику тока высокой частоты посредством токосъемных пластин 3. Индуктор имеет рабочие отверстия 4 для размещения в них обрабатываемых деталей 5. Оси рабочих отверстий расположены перпендикулярно к оси витков. Таких отверстий монет быть как одно, так и несколько. ^Для локализации магнитного потока в рабочей зоне витки имеют сегментные срезы б, выполненные в гонах расположения рабочих отверстий. Рабочая зона ? вторичного витка имезт пурину на 13-26% меньше ширины рабочей зоны 8 вторичного витка, чем обеспечивается увеличение плотности тока в рабочей зоне вторичного витка Для устранения короткого замыкания ме;кду первичным витком и короткозамкнутым вторичным витком размещается изоляционная прокладка 9. Увеличение коэффициента передачи энергии из первичного кольца во вторичное и ввода ее в рабочую зону служат слои 10 меди, которые механически прикрепляются контактными винтами II к стальным кольцам I и Z. Ток индуктора за счет эффекта близости и поверхностного эффекта протекает по слоям 10 меди и вводится в рабочие зоны 7 и 8, ,і Электродвижущая сила, неводимая во вторичной цепи, равна 0,87-0,74 электродвижущей силы первичной цепи, т . е . вторичное напряжение на 13-26# меньше первичного. Поэтому давление магнитного поля в рабочей зоне создается неравномерное. Для компенсации этой неравномерности рабочая зона вторичного витка выполняется на 13-26% уке рабочей зоны первичного. Формула изобретения Индуктор, состоящий из кольцевого первичного витка, присоединенного к источнику тока высокой частоты, и вторичного короткозамннутого витка с рабочими отверстиями, образованными обращенными навстречу друг к другу пазами, выполненными в обои: витках, отличающийся тем, что, с целью стабилизации режимов обработки путем равномерного распределения магнитного поля, вторичный виток выполнен в виде установленного соосно первичному витку кольца, оси рабочих отверстий расположены перпендикулярнокоси ВИТКОВ, БИТКИ выполнены с сегментными срезами в зонах расположения рабочих отверстий, а рабочая зона вторичного витка имеет ширину на 13-26% меньше ширины рабочей зоны первичного витка. (56) Авторское свидетельство СССР N 247214, кл. Е 21
