Гичкозбиральна машина

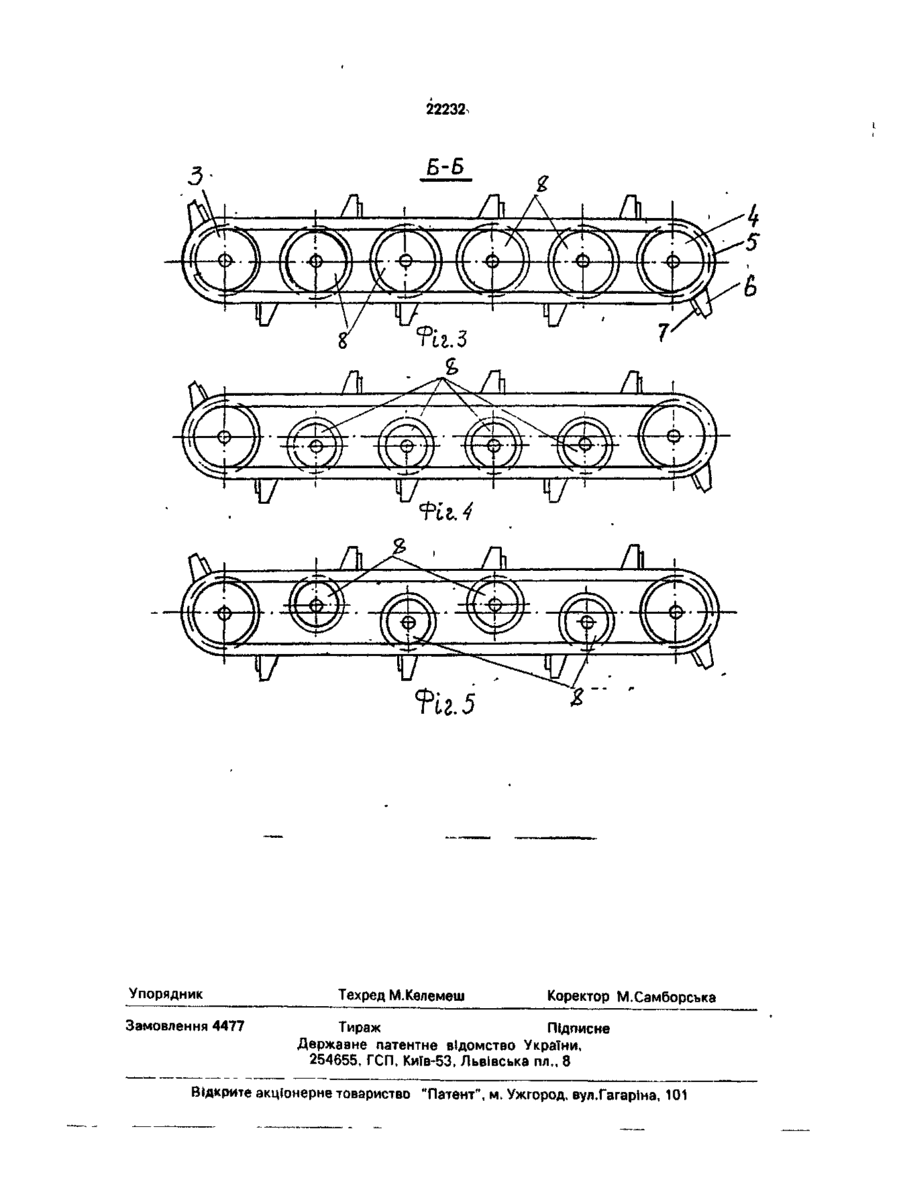

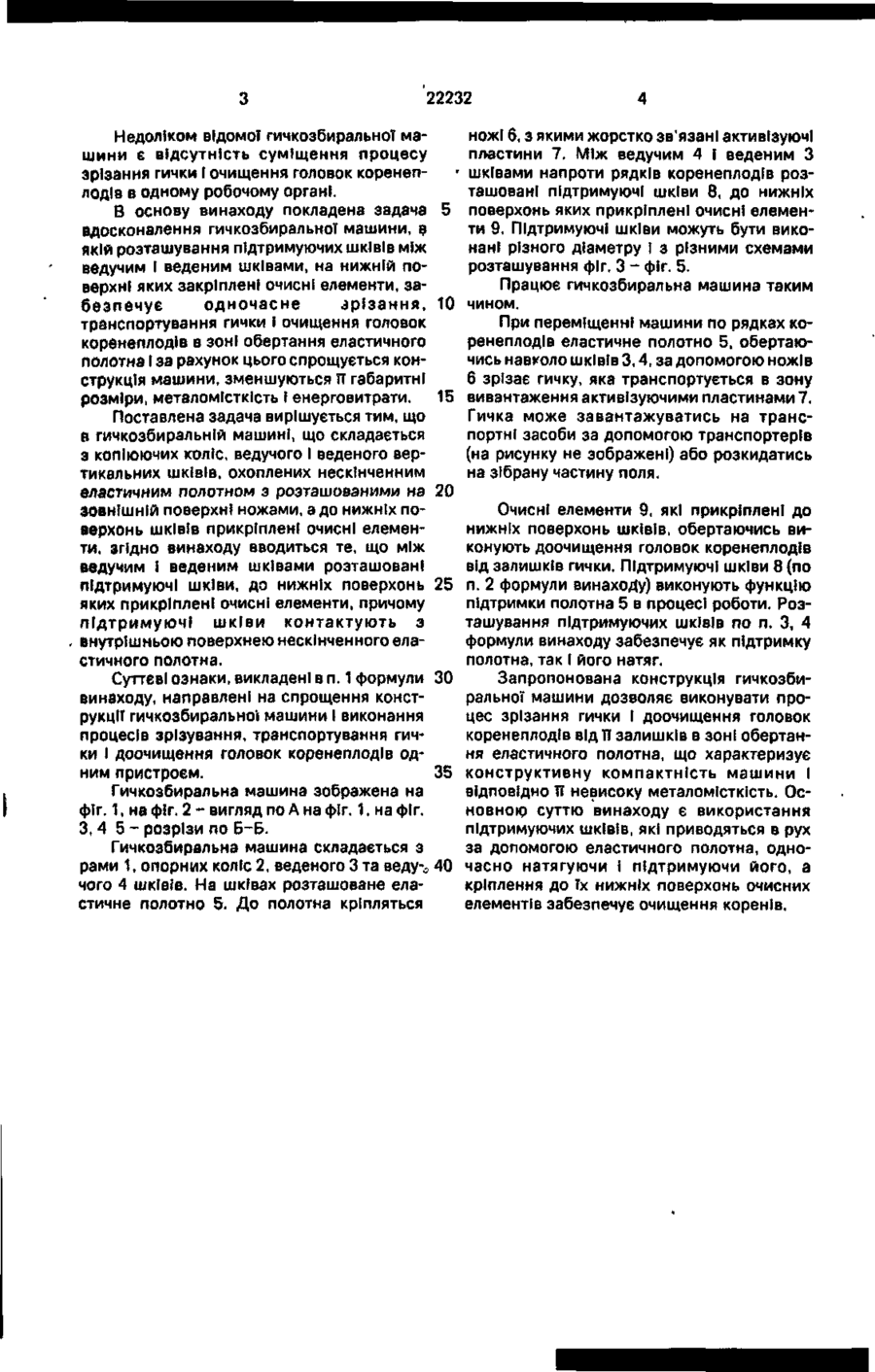

1. Гичкозбиральна машина, яка складається з рами, копіюючих коліс, ведучого і веденого вертикальних шківів, охоплених нескінченним еластичним полотном з розташованими на зовнішній поверхні ножами, а до нижніх поверхонь шківів прикріплені очисні елементи, яка в і д р і з н я є т ь с я тим, що між ведучим і веденим шківами роз ташовані підтримуючі шківи, до нижніх поверхонь яких прикріплені очисні елементи, причому підтримуючі шківи контактують з внутрішньою поверхнею нескінченного еластичного полотна. 2. Гичкозбиральна машина за п. 1, яка в і д р і з н я є т ь с я тим, що підтримуючі шківи одночасно контактують з внутрішньою поверхнею еластичного полотна діаметрально протилежними поверхнями. 3. Гичкозбиральна машина за п, 1, яка в і д р і з н я є т ь с я тим, що підтримуючі шківи мають менші від ведучого чи веденого шківів діаметри і взаємодіють з однією гілкою еластичного полотна. 4. Гичкозбиральна машина за п. 1, яка в і д р і з н я є т ь с я тим, що осі обертання підтримуючих шківів зміщені в різні сторони відносно площини, що проходить через осі обертання ведучого І веденого шківів. Винахід відноситься до галузі сільськогосподарського машинобудування І може бути застосований для зрізання І транспортування гички. Відомий гичковидаляючий пристрій [Авт. ев СРСР № 588944, кл. А 01 D 23/02, 1978, Бюл. № 3], який складається з вертикального валу з диском, до нижньої поверхні якого прикріплені очисні елементи (аналог). Недоліком відомого пристрою є складність конструкції І неможливість суміщення про цесу зрізання гички І очищення головок коренеплодів в одному робочому органі. Також відома гичкозбиральна машина [Патент Данії I f 142931, кл. А 01 D 23/06, Se 23/04, 02 03.81], яка складається з рами, копіюючих коліс, ведучого І веденого вертикальних шківів, на яких розташоване еластичне полотно з ножами, похилого щитка, кут нахилу якого направлений в сторону протилежну напрямку руху машини (прототип). с > ю ю w го 22232 Недоліком відомої гичкозбиральної маножі 6, з якими жорстко зв'язані активізуючі шини є відсутність суміщення процесу пластини 7. Між ведучим 4 і веденим З зрізання гички І очищення головок коренепшківами напроти рядків коренеплодів розташовані підтримуючі шківи 8, до нижніх лодів в одному робочому органі. В основу винаходу покладена задача 5 поверхонь яких прикріплені очисні елементи 9. Підтримуючі шківи можуть бути виковдосконалення гичкозбиральноТ машини, в нані різного діаметру І з різними схемами якій розташування підтримуючих шківів між розташування фіг. З - фіг. 5. ведучим і веденим шківами, на нижній поверхні яких закріплені очисні елементи, заПрацює гичкозбиральна машина таким безпечує одночасне зрізання, 10 чином. транспортування гички і очищення головок При переміщенні машини по рядках коренеплодів еластичне полотно 5, обертаюкоренеплодів в зоні обертання еластичного чись навколо шківів 3,4, за допомогою ножів полотна І за рахунок цього спрощується кон6 зрізає гичку, яка транспортується в зону струкція машини, зменшуються її габаритні розміри, металомісткість І енерговитрати. 15 вивантаження активізуючими пластинами 7. Гичка може завантажуватись на трансПоставлена задача вирішується тим, що портні засоби за допомогою транспортерів в гичкозбиральній машині, що складається (на рисунку не зображені) або розкидатись з копіюючих коліс, ведучого І веденого верна зібрану частину поля. тикальних шківів, охоплених нескінченним еластичним полотном з розташованими на 20 зовнішній поверхні ножами, а до нижніх поОчисні елементи 9, які прикріплені до верхонь шківів прикріплені очисні елеменнижніх поверхонь шківів, обертаючись вити, згідно винаходу вводиться те, що між конують доочищення головок коренеплодів ведучим і веденим шківами розташовані від залишків гички. Підтримуючі шківи 8 (по підтримуючі шківи, до нижніх поверхонь 25 п. 2 формули винаходу) виконують функцію яких прикріплені очисні елементи, причому підтримки полотна 5 в процесі роботи. Розпідтримуючі шківи контактують з ташування підтримуючих шківів по п. З, 4 внутрішньою поверхнею нескінченного елаформули винаходу забезпечує як підтримку стичного полотна. полотна, так і його натяг. Суттєві ознаки, викладені в п. 1 формули 30 Запропонована конструкція гичкозбивинаходу, направлені на спрощення констральної машини дозволяє виконувати прорукції гичкозбиральної машини і виконання цес зрізання гички І доочищення головок процесів зрізування, транспортування гичкоренеплодів від її залишків в зоні обертанки І доочищення головок коренеплодів одня еластичного полотна, що характеризує ним пристроєм. 35 конструктивну компактність машини і Гичкозбиральна машина зображена на відповідно її невисоку металомісткість. Осфіг. 1, на фіг. 2 - вигляд по А на фіг. 1, на фіг. новною суттю винаходу є використання 3,4 5 - розрізи по Б-Б. підтримуючих шківів, які приводяться в рух Гичкозбиральна машина складається з за допомогою еластичного полотна, однорами 1, опорних коліс 2, веденого 3 та веду-о 40 часно натягуючи і підтримуючи його, а чого 4 шківів. На шківах розташоване елакріплення до їх нижніх поверхонь очисних стичне полотно 5. До полотна кріпляться елементів забезпечує очищення коренів. •яШНШШІ іиіііиіншп ІМІІНІІІІІІІІ І І І І І Ш ІІІІ 22232* Б-Б U Упорядник Замовлення 4477 %г.5 Техред М.Келемеш Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
