G05F 1/569 — для захисту від перевантаження

Номер патенту: 100286

Опубліковано: 27.07.2015

Автор: Дрьомов Сергій Тимофійович

МПК: G05F 1/56, G05F 1/569

Мітки: споживача, живлення, захистом, високоефективний, перенапруг, пристрій, стабілізуючий, резервуванням

Формула / Реферат:

1. Високоефективний стабілізуючий пристрій з захистом від перенапруг та резервуванням живлення споживача, що містить в собі два послідовно ввімкнутих основний та захисний стабілізатори, кожний з яких складається з регулюючого транзистора, ввімкнутого послідовно в силовому ланцюгу, вузла керування, вхідний вивід якого з'єднаний з вхідним ланцюгом, загальний вивід сполучений з загальною шиною, вихідний вивід приєднаний до керуючого входу...

Номер патенту: 100285

Опубліковано: 27.07.2015

Автор: Дрьомов Сергій Тимофійович

МПК: G05F 1/56, G05F 1/569

Мітки: напруги, постійної, високоефективний, дрьомова, стабілізатор, компенсаційний

Формула / Реферат:

Високоефективний стабілізатор постійної напруги, що містить регулюючий елемент, колектор керуючого транзистора якого через послідовно з'єднані переходи база-емітер узгоджуючого та силового транзисторів сполучений з вхідним виводом, емітер безпосередньо з'єднаний з колектором узгоджуючого транзистора, через перший напівпровідниковий елемент сполучений з вихідним виводом та колектором силового транзистора, а через обмежувальний резистор - з...

Номер патенту: 97281

Опубліковано: 10.03.2015

Автори: Ліпатов Валерій Павлович, Дегтяр Микола Андрійович, Дрьомов Сергій Тимофійович, Остапенко Дмитро Андрійович, Євстратенко Олександр Адамович, Карнаков Олександр Іванович

МПК: G05F 1/569, G05F 1/56

Мітки: силовий, електроживлення, пристрій, стабілізований

Формула / Реферат:

1. Силовий стабілізований пристрій електроживлення, що містить основний понижуючий трансформатор, основний силовий випрямляч, згладжуючий індуктивно-ємкісний фільтр та стабілізатор постійної напруги, який відрізняється тим, що в нього введені додаткові понижуючий трансформатор, випрямляч, ємкісний фільтр та роздільний діод, причому вихідна обмотка додаткового понижуючого трансформатора з'єднана з входом випрямляча, на виході якого ввімкнутий...

Номер патенту: 91903

Опубліковано: 25.07.2014

Автор: Дрьомов Сергій Тимофійович

МПК: G05F 1/56, G05F 1/569

Мітки: живлення, пристрій, захистом, споживача, резервуванням, стабілізуючий, перенапруг

Формула / Реферат:

Стабілізуючий пристрій з захистом від перенапруг та резервуванням живлення споживача, що містить два послідовно ввімкнутих основний та захисний стабілізатори, кожний з яких складається з регулюючого транзистора, ввімкнутого послідовно в силовому ланцюгу, вузла керування, вхідний вивід якого з'єднаний з вхідним ланцюгом, вихідний вивід приєднаний до керуючого входу регулюючого транзистора, один з керуючих входів сполучений з джерелом опорної...

Номер патенту: 80839

Опубліковано: 10.06.2013

Автор: Дрьомов Сергій Тимофійович

МПК: G05F 1/569

Мітки: перенапруг, резервуванням, короткого, підсилювача, замикання, джерело, живлення, захистом, потужності

Формула / Реферат:

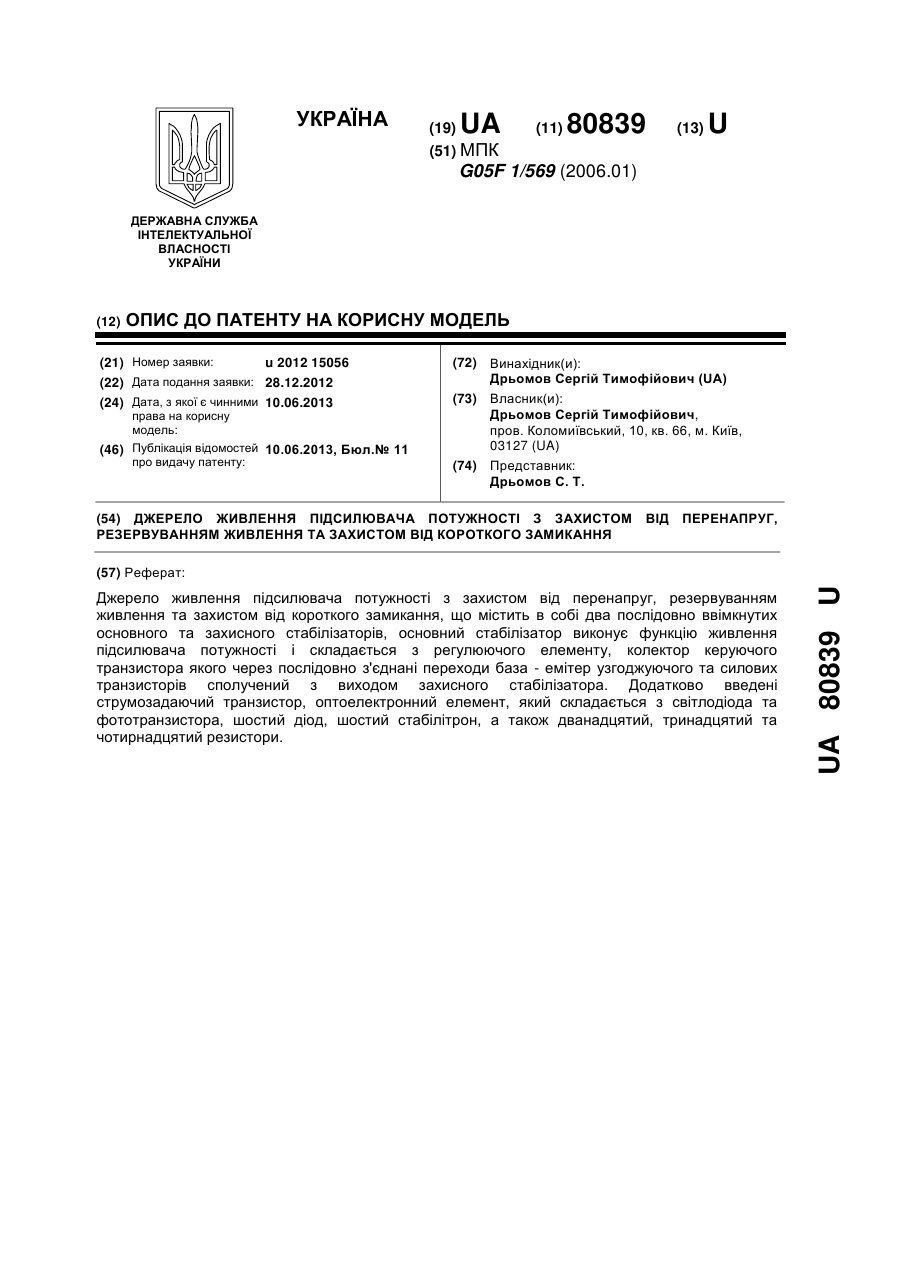

Джерело живлення підсилювача потужності з захистом від перенапруг, резервуванням живлення та захистом від короткого замикання, що містить в собі два послідовно ввімкнутих основного та захисного стабілізаторів, в якому основний стабілізатор виконує функцію живлення підсилювача потужності і складається з регулюючого елементу, колектор керуючого транзистора якого через послідовно з'єднані переходи база - емітер узгоджуючого та силових...

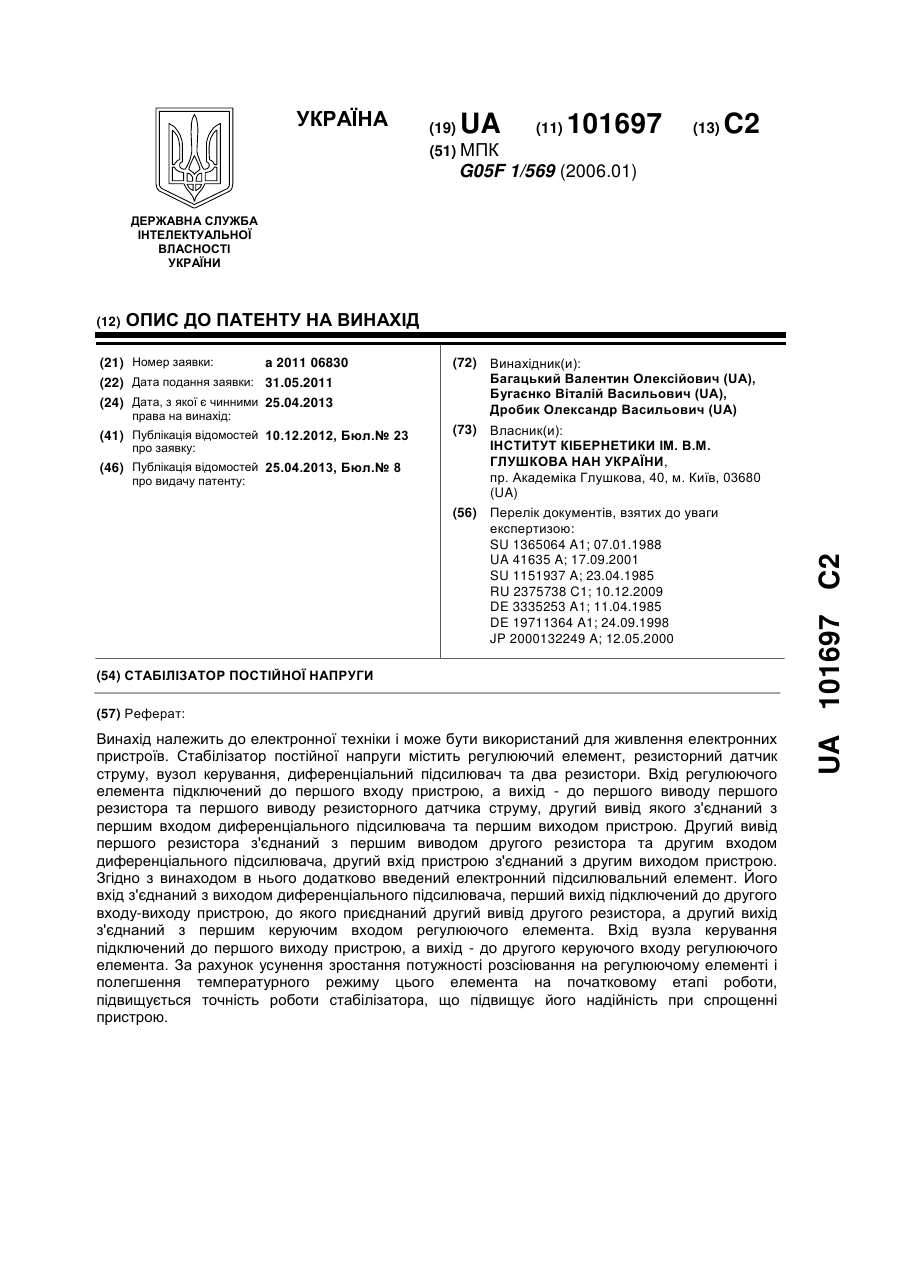

Номер патенту: 101697

Опубліковано: 25.04.2013

Автори: Бугаєнко Віталій Васильович, Багацький Валентин Олексійович, Дробік Олександр Васильович

МПК: G05F 1/569

Мітки: стабілізатор, постійної, напруги

Формула / Реферат:

Стабілізатор постійної напруги, що містить регулюючий елемент, резисторний датчик струму, вузол керування, диференціальний підсилювач та два резистори, причому вхід регулюючого елемента підключений до першого входу пристрою, а вихід - до першого виводу першого резистора та першого виводу резисторного датчика струму, другий вивід якого з'єднаний з першим входом диференціального підсилювача та першим виходом пристрою, а другий вивід першого...

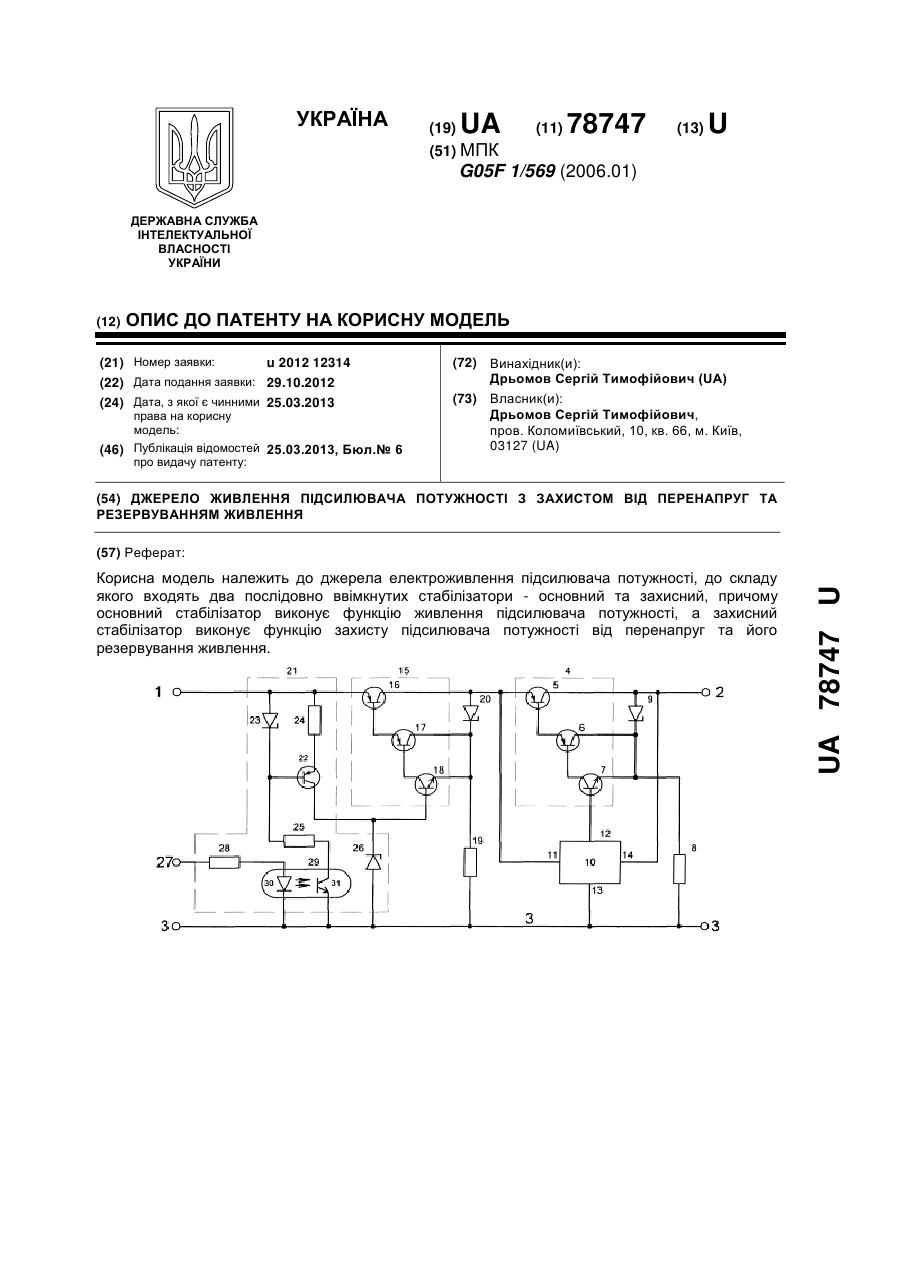

Номер патенту: 78747

Опубліковано: 25.03.2013

Автор: Дрьомов Сергій Тимофійович

МПК: G05F 1/569

Мітки: захистом, підсилювача, живлення, потужності, джерело, перенапруг, резервуванням

Формула / Реферат:

Джерело електроживлення підсилювача потужності з захистом від перенапруг та резервуванням живлення, що містить в собі два послідовно ввімкнутих стабілізатори - основний та захисний, причому основний стабілізатор виконує функцію живлення підсилювача потужності і складається з регулюючого елемента, що включає силовий, узгоджуючий та керуючий транзистори, а також вузла керування з вхідним виводом, з'єднаним зі входом основного стабілізатора, з...

Номер патенту: 101232

Опубліковано: 11.03.2013

Автори: Бугаєнко Віталій Васильович, Багацький Валентин Олексійович, Дробік Олександр Васильович

МПК: G05F 1/569

Мітки: стабілізатор, постійної, напруги

Формула / Реферат:

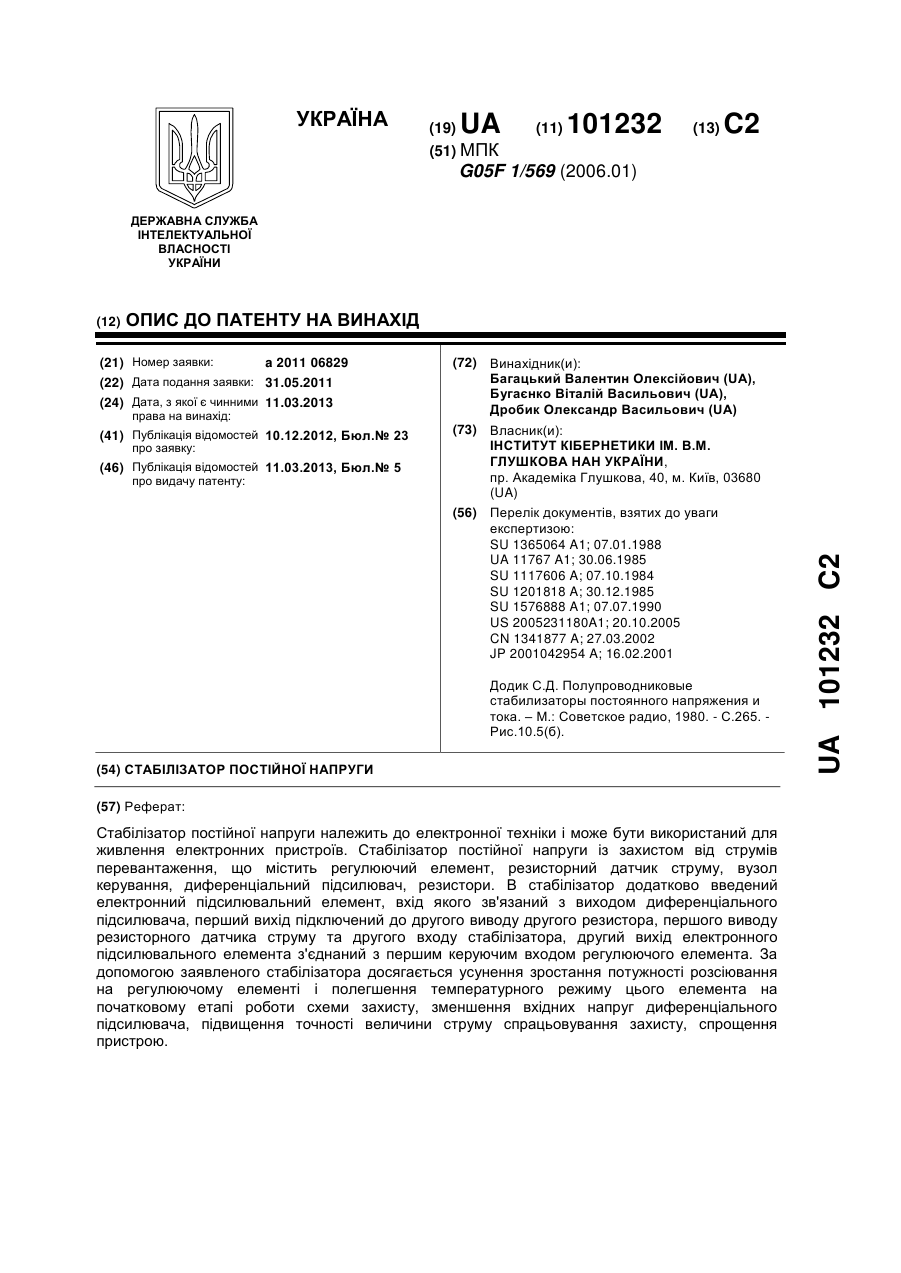

Стабілізатор постійної напруги, що містить регулюючий елемент, резисторний датчик струму, вузол керування, диференціальний підсилювач, перший і другий резистори, причому вхід регулюючого елемента підключений до першого входу стабілізатора, а вихід підключений до першого виводу першого резистора, другий вивід якого з'єднаний з першим виводом другого резистора та першим входом диференціального підсилювача, який відрізняється тим, що в нього...

Номер патенту: 101231

Опубліковано: 11.03.2013

Автори: Багацький Валентин Олексійович, Бугаєнко Віталій Васильович, Дробік Олександр Васильович

МПК: G05F 1/569

Мітки: стабілізатор, напруги, постійної

Формула / Реферат:

Стабілізатор постійної напруги, що містить регулюючий елемент, резисторний датчик струму, вузол керування, диференціальний підсилювач, резистори, причому вхід регулюючого елемента підключений до першого входу стабілізатора, а вихід - до першого виводу першого резистора та першого виводу резисторного датчика струму, другий вивід якого з'єднаний з першим входом диференціального підсилювача та першим виходом стабілізатора, а другий вивід...

Номер патенту: 101230

Опубліковано: 11.03.2013

Автори: Багацький Валентин Олексійович, Бугаєнко Віталій Васильович, Дробік Олександр Васильович

МПК: G05F 1/569

Мітки: стабілізатор, напруги, постійної

Формула / Реферат:

Стабілізатор постійної напруги, що містить регулюючий елемент, резисторний датчик струму, вузол керування, диференціальний підсилювач та перший і другий резистори, причому вхід регулюючого елемента підключений до першого входу стабілізатора, а вихід підключений до першого виводу першого резистора, другий вивід якого з'єднаний з першим виводом другого резистора та з першим входом диференціального підсилювача, який відрізняється тим, що в...

Номер патенту: 63670

Опубліковано: 10.10.2011

Автори: Дрьомов Сергій Тимофійович, Зайцев Анатолій Якимович, Ліпатов Валерій Павлович, Сидорцева Ірина Юріївна, Кулініч Володимир Вікторович, Євстратенко Олександр Адамович, Попко Сергій Мусійович, Дрьомов Олег Сергійович

МПК: G05F 1/56, G05F 1/569

Мітки: постійної, живлення, споживача, стабілізатор, резервуванням, напруги

Формула / Реферат:

Стабілізатор постійної напруги з резервуванням живлення споживача, який містить перший та другий регулюючі елементи, що ввімкнені в різнополярні силові шини, струмозадавальні двополюсники, елемент опорної напруги, вимірювальний подільник вихідної напруги, оптоелектронний елемент та підсилювач зворотного зв'язку, база вхідного транзистора якого сполучена з елементом опорної напруги, його колектор з'єднаний з вихідною шиною відповідної...

Номер патенту: 48913

Опубліковано: 12.04.2010

Автори: Бонєв Дмитро Борисович, Бекіров Ескендер Алімович

МПК: G05F 1/569, H02M 7/53

Мітки: батарей, комутації, блок, сонячних, навантажень

Формула / Реферат:

Блок комутації навантажень сонячних батарей (БКНСБ), який включає перший пристрій порівняння (ППП), виконаний на компараторі, і елемент пам'яті, виконаний у вигляді RS-тригера, який відрізняється тим, що додатково уведено другий пристрій порівняння (ДПП), виконаний на компараторі, при цьому вихід ППП підключений до "R" входу RS-тригера, а вихід ДПП підключений до "S" входу RS-тригера, а інверсний вхід ППП через перший...

Номер патенту: 26629

Опубліковано: 25.09.2007

Автори: Деменін Микола Іванович, Зайцев Анатолій Якимович, Мартинов Володимир Олександрович, Дрьомов Сергій Тимофійович, Ліпатов Валерій Павлович, Остапенко Дмитро Андрійович

МПК: G05F 1/569

Мітки: джерело, постійної, двополярне, напруги, стабілізоване

Формула / Реферат:

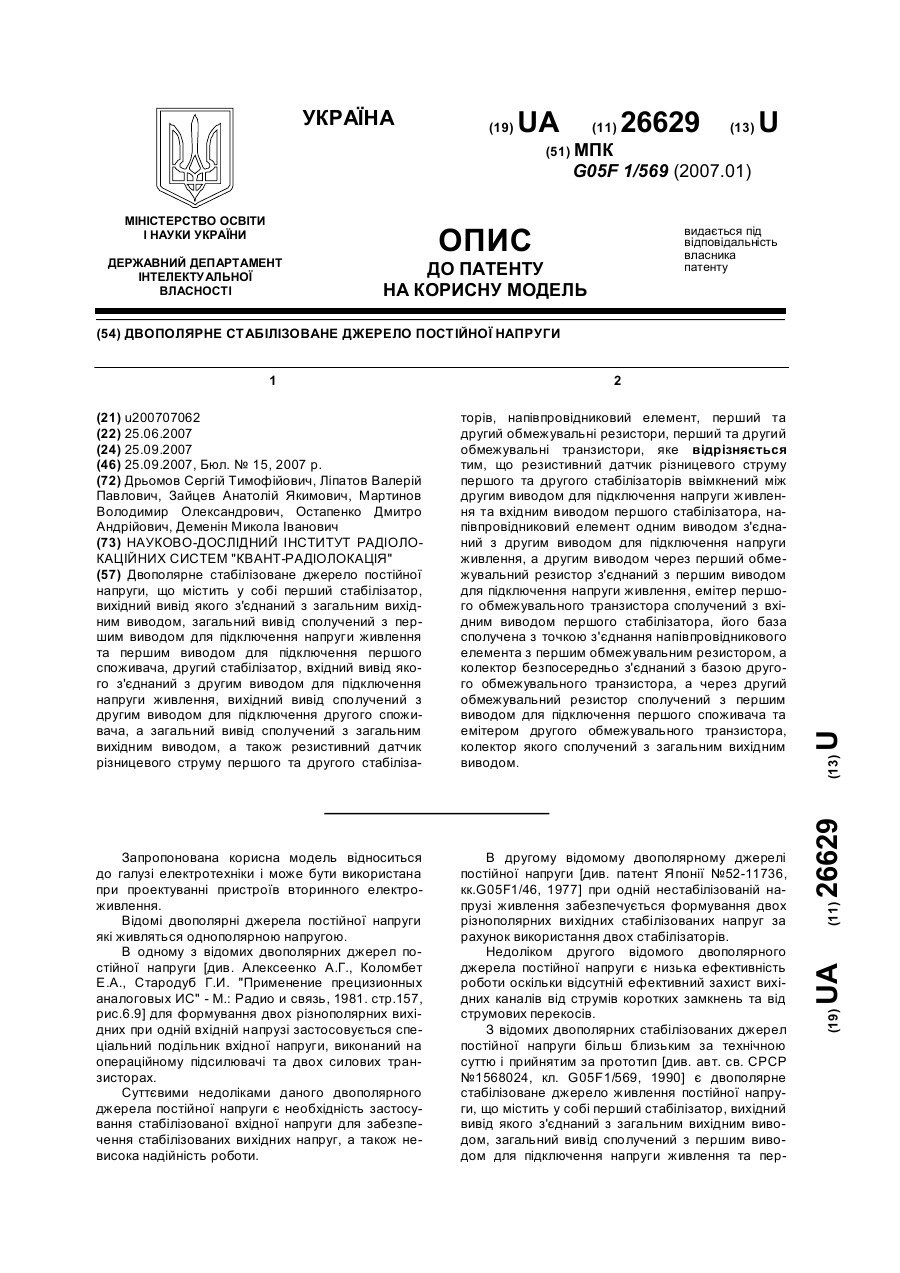

Двополярне стабілізоване джерело постійної напруги, що містить у собі перший стабілізатор, вихідний вивід якого з'єднаний з загальним вихідним виводом, загальний вивід сполучений з першим виводом для підключення напруги живлення та першим виводом для підключення першого споживача, другий стабілізатор, вхідний вивід якого з'єднаний з другим виводом для підключення напруги живлення, вихідний вивід сполучений з другим виводом для підключення...

Номер патенту: 63726

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: G05F 1/569, H02M 7/539

Мітки: джерел, живлення, пристрій, коротких, вихідної, замикань, перевищення, напруги, захисту, перевантажень

Формула / Реферат:

1. Пристрій захисту джерел живлення, що включає датчик струму з транзистором захисту по струму, який відрізняється тим, що додатково введено блок порівняння, інвертор і блок пам'яті, причому вихід блока порівняння підключений до входу блока пам'яті через інвертор.2. Пристрій за п. 1, який відрізняється тим, що блок порівняння виконаний на транзисторі, база якого через резистор з'єднана з виходом стабілізатора напруги, а колектор...

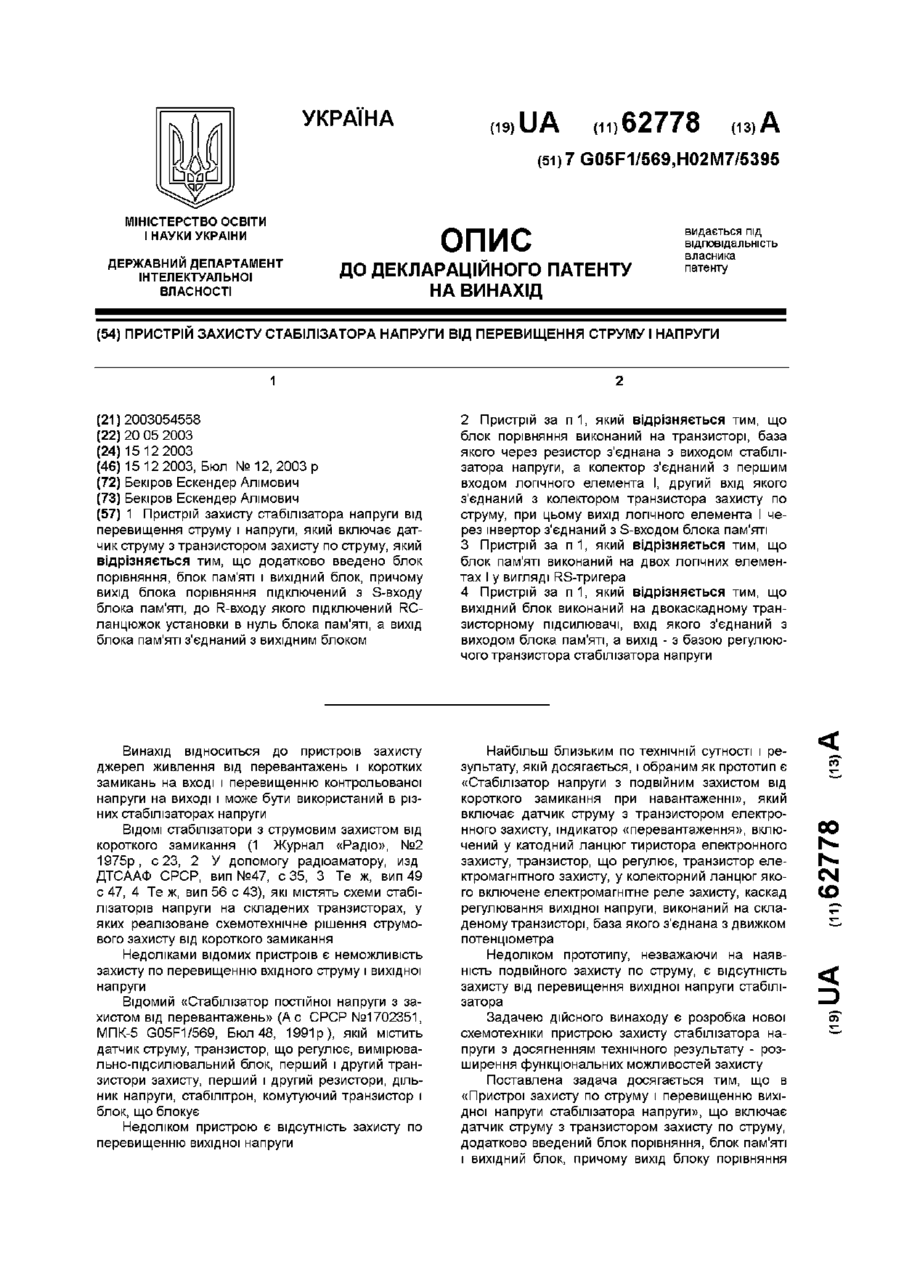

Номер патенту: 62778

Опубліковано: 15.12.2003

Автор: Бекіров Ескендер Алімович

МПК: G05F 1/569, H02M 7/539

Мітки: пристрій, перевищення, захисту, струму, напруги, стабілізатора

Формула / Реферат:

1. Пристрій захисту стабілізатора напруги від перевищення струму і напруги, який включає датчик струму з транзистором захисту по струму, який відрізняється тим, що додатково введено блок порівняння, блок пам'яті і вихідний блок, причому вихід блока порівняння підключений з S-входу блока пам'яті, до R-входу якого підключений RC-ланцюжок установки в нуль блока пам'яті, а вихід блока пам'яті з'єднаний з вихідним блоком.2. Пристрій за п....

Номер патенту: 11767

Опубліковано: 25.12.1996

Автори: Гресько Дмитро Ілліч, Лагун Едуард Йосипович

МПК: G05F 1/569

Мітки: напруги, стабілізатор, постійної

Формула / Реферат:

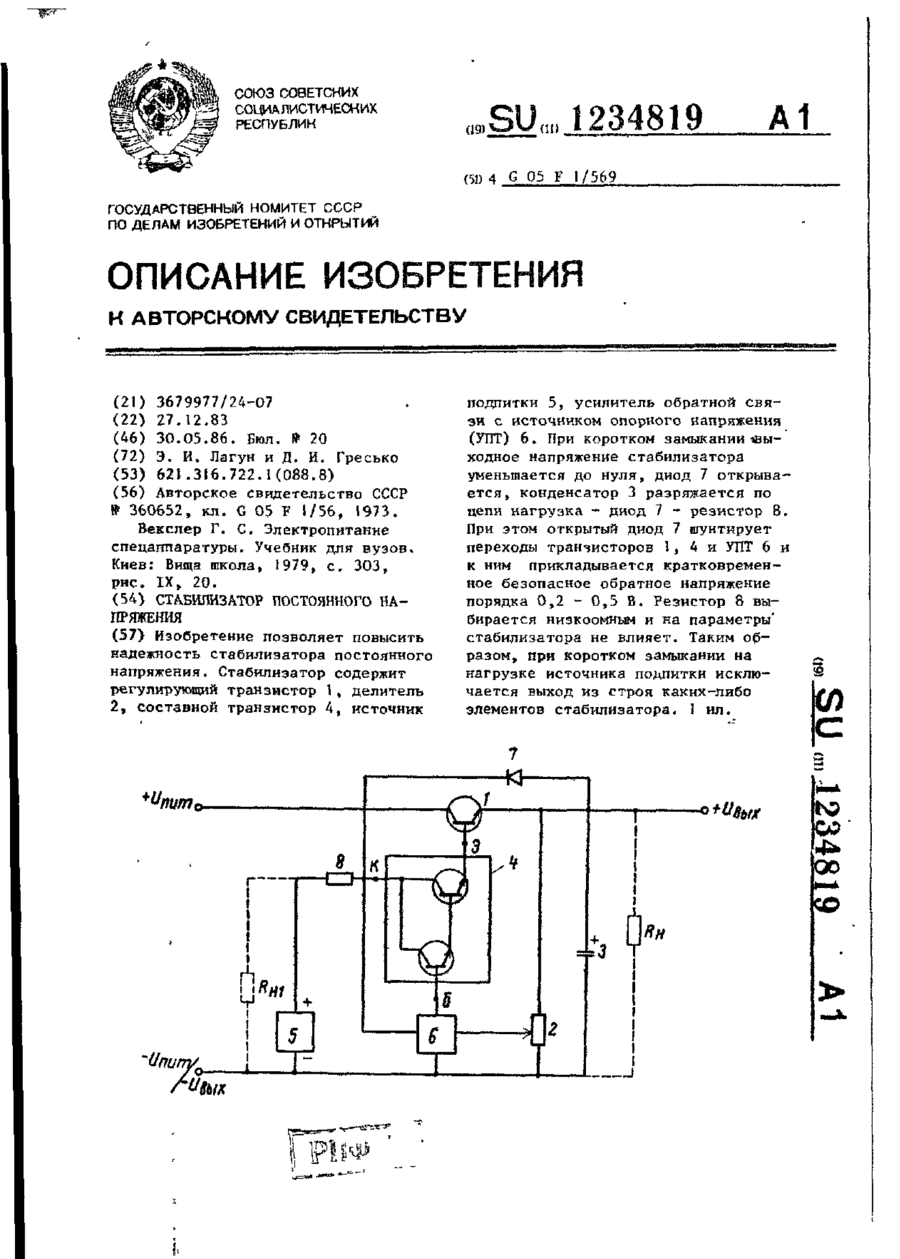

Стабилизатор постоянного напряжения, со­держащий регулирующий элемент, выполненный по схеме составного транзистора на n-транзисторах и соединенный коллектором с входной питаю­щей клеммой, эмиттером через резистивный датчик тока - с выходной клеммой, эмиттером транзистора защиты и одним из выводов делителя выходного напряжения, другой вывод которого подключен к общей шине, согласующий транзи­стор, эмиттером соединенный с управляющим вхо­дом...

Номер патенту: 11761

Опубліковано: 25.12.1996

Автори: Гресько Дмитро Ілліч, Лагун Едуард Йосипович

МПК: G05F 1/569

Мітки: постійної, напруги, стабілізатор

Формула / Реферат:

Стабилизатор постоянного напряжения, со­держащий регулирующий транзистор, коллектор которого соединен с положительным входным вы­водом, эмиттер - с положительным выходным вы­водом, делитель напряжения и конденсатор, включенные параллельно выходным выводам, составной транзистор, эмиттер которого соединен с базой регулирующего транзистора, источник под­питки, отрицательный вывод которого соединен с общей шпион, усилитель цепи обратной связи с...

Номер патенту: 8820

Опубліковано: 30.09.1996

Автори: Носов Євген Володимирович, Волков Олександр Васильович, Грінченко Олександр Семенович, Танаєвський Володимир Петрович

МПК: G05F 1/569

Мітки: імпульсний, напруги, стабілізатор, струму, постійного

Формула / Реферат:

1. Импульсный стабилизатор напряжения постоянного тока, содержащий регулирующий ор­ган и DLC-фильтр, включенные последовательно между выводами для подключения первичного ис­точника питания и нагрузки, датчики тока и на­пряжения, входы которых соединены с выходом DLC-фильтра, элемент И, выход которого подклю­чен к цепи управления регулирующего органа, а один из входов - к выходу триггера Шмитта, узел управления, сигнальный вход которого...

Номер патенту: 7605

Опубліковано: 29.09.1995

Автори: Бахмут Олексій Вікторович, Кириченко Борис Мефодієвич, Діденко Валерій Петрович

МПК: G05F 1/569

Мітки: іскробезпечне, електроживлення, джерело, вторинного

Формула / Реферат:

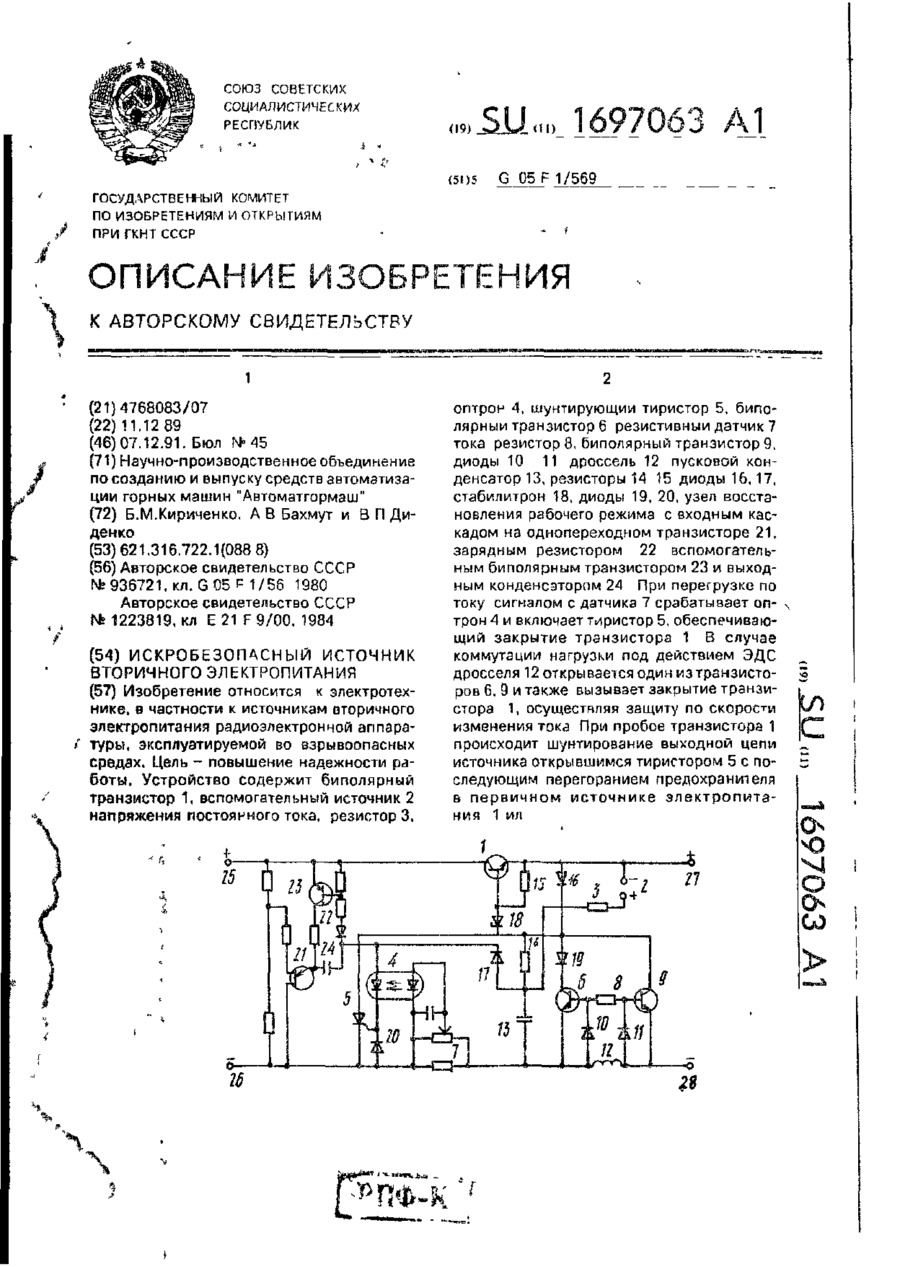

Искробезопасный источник вторичного элект­ропитания, содержащий первый биполярный транзи­стор, коллекторно-эмиттерный переход которого включен между первыми выводами для подключения снабженного предохранителем первичного источника электропитания и нагрузки, вспомогательный источ­ник напряжения постоянного тока, один из полюсов которого подключен к эмиттеру первого биполяр­ного транзистора, а другой полюс через последова­тельно включенные...

Номер патенту: 7595

Опубліковано: 29.09.1995

Автори: Кириченко Борис Мефодієвич, Єфремов Олександр Петрович, Магілат Генадій Йосипович, Коваленко Наталія Іванівна

МПК: G05F 1/569

Мітки: струму, схем, шахтної, система, іскробезпечного, управління, автоматики, електроживлення, мережі, змінного, дистанційного

Формула / Реферат:

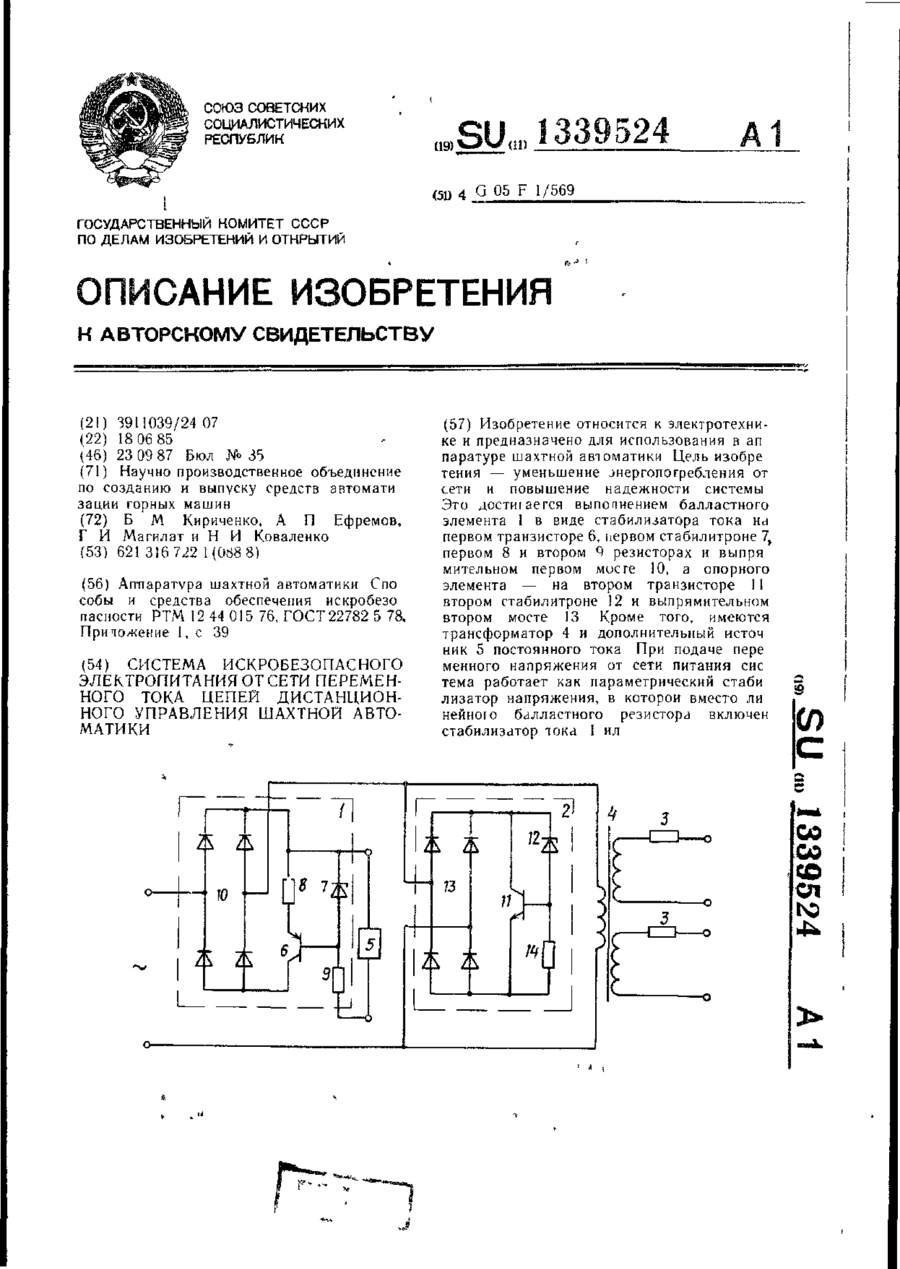

Система искробезопасного электропитания от сети переменного тока цепей дистанционного управ­ления шахтной автоматики, содержащая парамет­рический стабилизатор на балластном и опорном элементах и токсюграничивающие резисторы, отличающаяся тем, что, с целью уменьшения энергопотребления от сети и повышения надежности системы, в нее введены трансформатор и дополни­тельный источник постоянного тока, балластный элемент выполнен в виде стабилизатора...

Номер патенту: 6831

Опубліковано: 31.03.1995

Автори: Глухенький Аркадій Леонідович, Мельник Григорій Харитонович

МПК: G05F 1/569

Мітки: пристрій, захисту, живлення, джерел

Формула / Реферат:

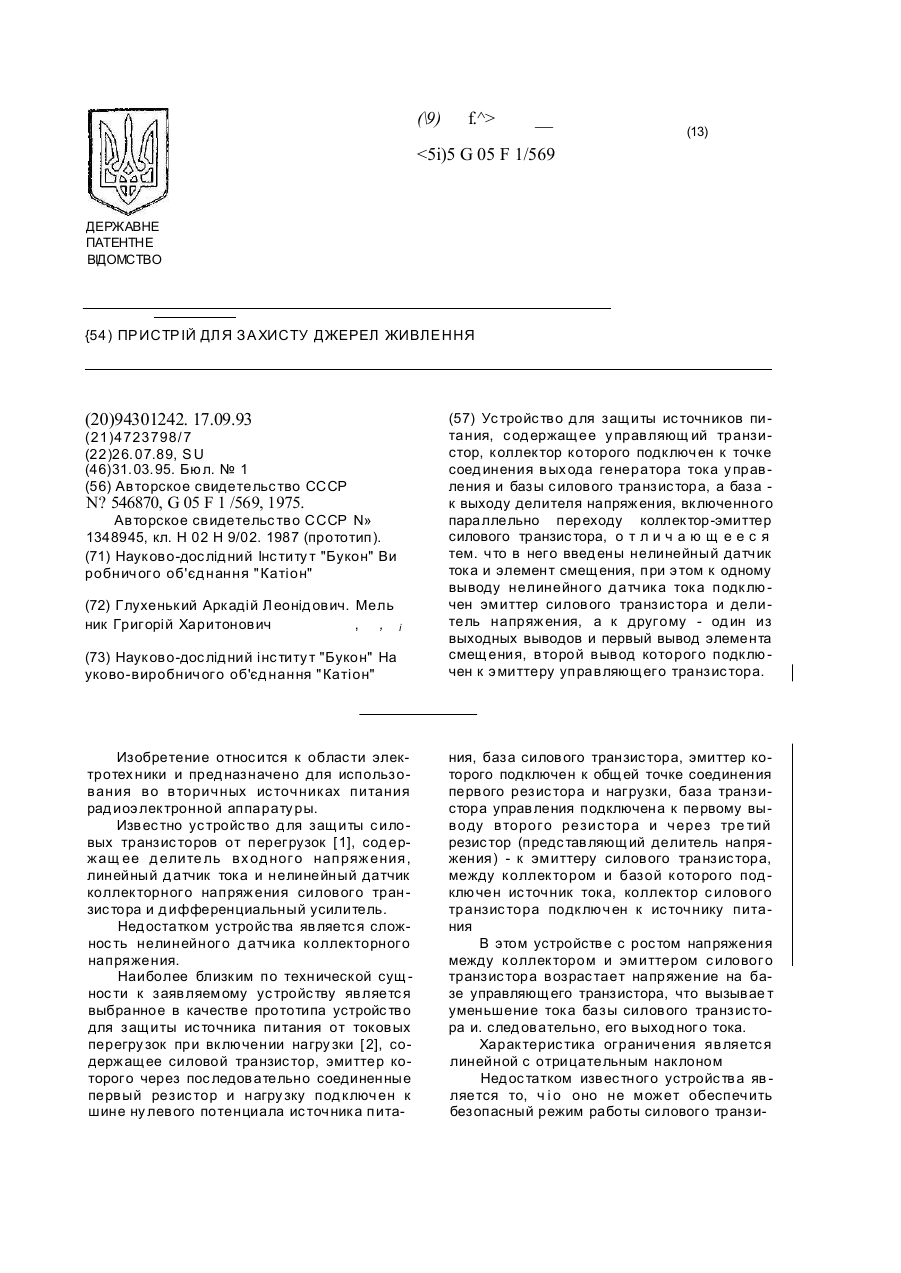

(57) Устройство для защиты источников питания, содержащее управляющий транзистор, коллектор которого подключен к точке соединения выхода генератора тока управления и базы силового транзистора, а база - к выходу делителя напряжения, включенного параллельно переходу коллектор-эмиттер силового транзистора, отличающееся тем, что в него введены нелинейный датчик тока и элемент смещения, при этом к одному выводу нелинейного датчика тока подключен...
